BRUKSANVISNING Express GV7150 TEFAL

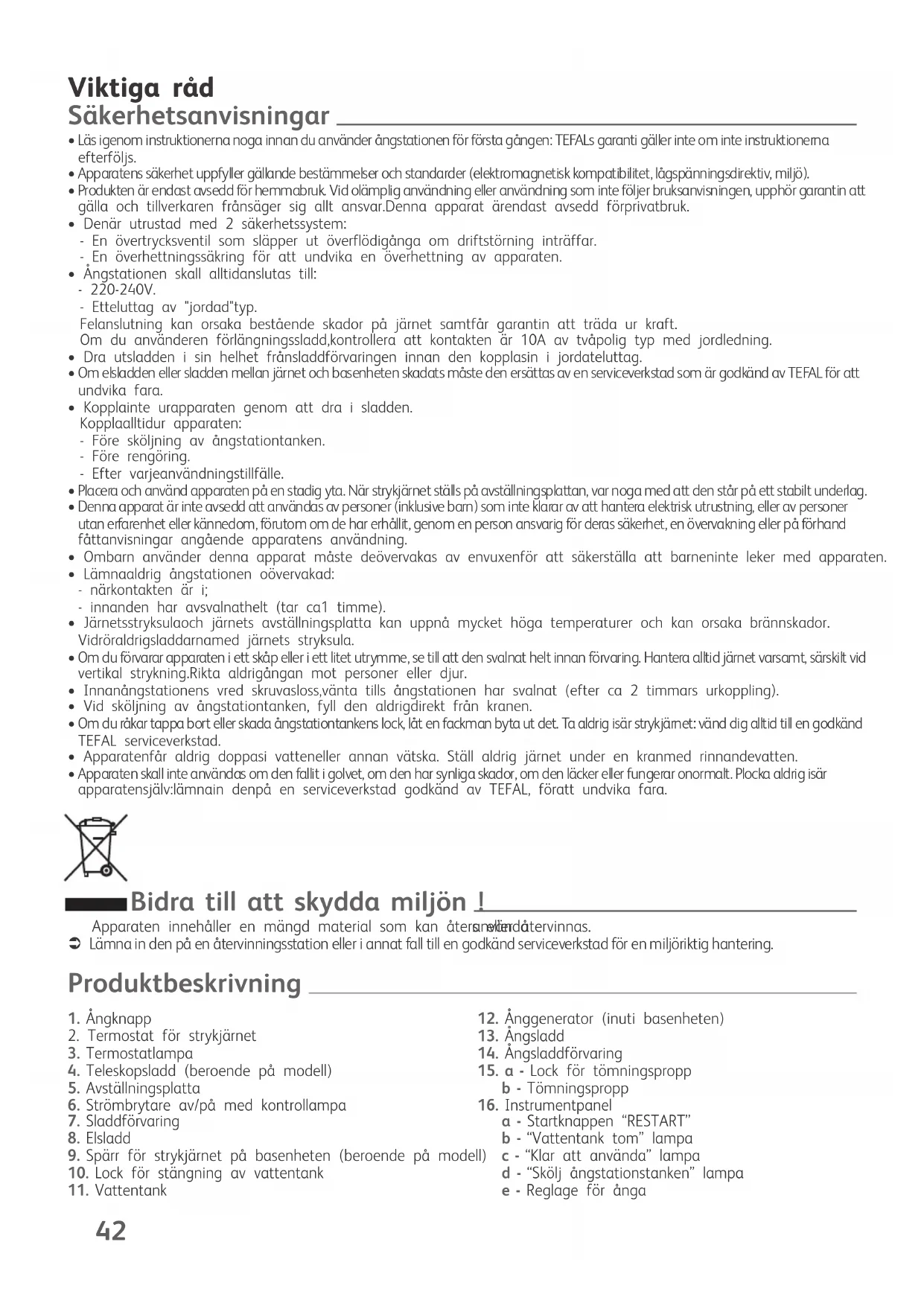

• Läs igenom instruktionernanoga innan du använder ångstationen förförsta gången:TEFALs garanti gällerinte ominte instruktionerna

• Apparatens säkerhetuppfyller gällande bestämmelser och standarder (elektromagnetiskkompatibilitet,lågspänningsdirektiv, miljö).

• Produkten är endastavseddförhemmabruk. Vidolämpliganvändningeller användning som inte följerbruksanvisningen, upphörgarantin att

gälla och tillverkaren frånsäger sig allt ansvar.Denna apparat ärendast avsedd förprivatbruk.

• Denär utrustad med 2 säkerhetssystem:

- En övertrycksventil som släpper ut överflödigånga om driftstörning inträffar.

- En överhettningssäkring för att undvika en överhettning av apparaten.

• Ångstationen skall alltidanslutas till:

- Etteluttag av "jordad"typ.

Felanslutning kan orsaka bestående skador på järnet samtfår garantin att träda ur kraft.

Om du använderen förlängningssladd,kontrollera att kontakten är 10A av tvåpolig typ med jordledning.

• Dra utsladden i sin helhet frånsladdförvaringen innan den kopplasin i jordateluttag.

• Om elsladden eller sladden mellan järnetoch basenhetenskadatsmåste den ersättas av en serviceverkstad som är godkänd av TEFAL för att

• Kopplainte urapparaten genom att dra i sladden.

Kopplaalltidur apparaten:

- Före sköljning av ångstationtanken.

- Efter varjeanvändningstillfälle.

• Placera och använd apparaten påen stadig yta. När strykjärnetställspå avställningsplattan, var noga med att den står påett stabiltunderlag.

• Denna apparat är inte avsedd att användasav personer(inklusive barn)som inte klarar av att hantera elektrisk utrustning, eller av personer

utan erfarenhet eller kännedom, förutomom de har erhållit,genomen person ansvarig förderas säkerhet, en övervakningeller påförhand

fåttanvisningar angående apparatens användning.

• Ombarn använder denna apparat måste deövervakas av envuxenför att säkerställa att barneninte leker med apparaten.

• Lämnaaldrig ångstationen oövervakad:

- närkontakten är i;

- innanden har avsvalnathelt (tar ca1 timme).

• Järnetsstryksulaoch järnets avställningsplatta kan uppnå mycket höga temperaturer och kan orsaka brännskador.

Vidröraldrigsladdarnamed järnets stryksula.

• Om du förvarar apparaten i ett skåpelleri ett litet utrymme,se till att den svalnat heltinnan förvaring. Hantera alltid järnet varsamt, särskilt vid

vertikal strykning.Rikta aldrigångan mot personer eller djur.

• Innanångstationens vred skruvasloss,vänta tills ångstationen har svalnat (efter ca 2 timmars urkoppling).

• Vid sköljning av ångstationtanken, fyll den aldrigdirekt från kranen.

• Om du råkar tappa bort eller skada ångstationtankens lock, låt en fackman byta ut det. Ta aldrig isärstrykjärnet:vänd digalltid till en godkänd

TEFAL serviceverkstad.

• Apparatenfår aldrig doppasi vatteneller annan vätska. Ställ aldrig järnet under en kranmed rinnandevatten.

• Apparatenskallinte användas om den falliti golvet, om den har synligaskador,om den läcker eller fungeraronormalt.Plocka aldrigisär

apparatensjälv:lämnain denpå en serviceverkstad godkänd av TEFAL, föratt undvika fara.

Apparaten innehåller en mängd material som kan återanvända

 Lämna in den på en återvinningsstation eller i annat fall till en godkänd serviceverkstad för en miljöriktig hantering.

2. Termostat för strykjärnet

4. Teleskopsladd (beroende på modell)

5. Avställningsplatta

6. Strömbrytare av/på med kontrollampa

9. Spärr för strykjärnet på basenheten (beroende på modell)

10. Lock för stängning av vattentank

12. Ånggenerator (inuti basenheten)

14. Ångsladdförvaring

b - “Vattentank tom” lampa

c - “Klar att använda” lampa

d - “Skölj ångstationstanken” lampa

e - Reglage för ånga

Bidra till att skydda miljön !

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:12 Page 4243

GB D F NL I P DK S FIN N GR TR PL CZ SK SLO RO H SR HR BG RF Spärr för strykjärnet på basenheten - ”Lås – System”

(beroende på modell)

Ångstationen är utrustad med en spärr som låser strykjärnet på basenheten för att

underlätta transport och förvaring -

• För att transportera ångstationen med strykjärnets handtag:

- ställ strykjärnet på avställningsytan och fäll upp spärren på strykjärnet ända tills den

låses (ett ”klick” hörs) -

- fatta tag i strykjärnets handtag för att transportera ångstationen -

Vilket vatten bör användas ?

• Strykjärnet är avsett att användas med kranvatten.

• Använd inga tillsatser, vatten från torktumlare, kylskåp eller klimatanläggningar,

parfymerat vatten eller regnvatten. Alla de här innehåller organiska ämnen eller

mineraler som genom värmen förtätas, vilket orsakar igensättning av ångkanalerna,

missfärgning av vattnet eller oönskad förslitning av strykjärnet.

Fyll på vattentanken

• Placera ångstationen på en stadig och plan yta som tål värme.

• Kontrollera att apparaten är urkopplad och har svalnat.

• Öppna luckan för påfyllning av vattentanken –

• Fyll på vattentanken med hjälp av en vattenkanna utan att överskrida maxstrecket -

• Stäng luckan till vattentanken.

Ta fram och använd teleskopsladden (beroende på modell)

• Strykjärnet är utrustat med en teleskopsladd för att undvika att sladden släpar på

strykplagget och på nytt skrynklar till det.

• Ta fram ångsladden i sin helhet.

• Avlägsna snodden för att frigöra sladden.

• Tryck på knappen Eject -

fig.6. så kommer teleskopsladden automatiskt fram.

Om vattnet är mycket

kranvatten och destillerat

vatten (hälften-hälften).

Start av ångstationen

• Rulla ut både elsladd och ångsladd helt och hållet från sina förvaringsutrymmen.

• Fäll ned säkerhetsspärren -

• Anslut din ångstation till ett jordat vägguttag.

• Tryck på den upplysta av-/påknappen (sitter på basenhetens sida). Den tänds och

ångstationen värms upp: den gröna lampan (sitter på kontrollpanelen) blinkar -

Det tar ca 2 minuter innan ångfunktionen kommer igång, vilket indikeras av att den

gröna lampan slutar blinka.

• Ställ in strykjärnets temperatur efter det material som ska strykas (se tabellen nedan).

• Termostatlampan börjar lysa. Ångstationen är klar att användas när termostatlampan

släcks och då lyser den gröna "ångstationknappen" konstant.

• Justera ångreglaget som sitter på kontrollpanelen.

• Medan man stryker tänds och släcks lampan ovanpå järnet samt lampan för "ångan är

klar" beroende på behovet av värme. Detta påverkar inte strykningen.

• Tryck på knappen med ångsymbolen på handtagets undersida för att få ånga -

Genom att släppa knappen upphör ångflödet.

• Apparaten är utrustad med en pump. Denna pump sprutar in vatten i ångstationen

efter ca en minut och därefter med jämna mellanrum under användning. Detta alstrar

ett ljud vilket är normalt.

• Om stärkelsemedel används ska det sprayas på avigsidan av plagget som skall strykas.

användningstillfället, kan rök-

förekomma, vilket är normalt

och inte skadligt på något

sätt. Detta försvinner med

Undvik att ställa järnet på ett

metallställ då det kan skada

sulan. Ställ järnet på

avställningsplattan: den är

utrustad med glidsäkra tassar

och specialkonstruerad för att

tåla höga temperaturer.

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:12 Page 4344

användningstillfället eller om

ångan inte använts på några

minuter: håll järnet borta från

strykplagget och tryck flera

gånger i rad på ångknappen.

På så sätt avlägsnas

kallvattnet ut ur ångkretsen.

• Termostatinställning:

- Börja med material som kräver låg stryktemperatur (•) och avsluta med att stryka

material som tål högre temperaturer (••• eller Max).

- Om ni stryker material bestående av blandfibrer, anpassa stryktemperaturen efter den

ömtåligaste fibersorten.

- Om ni stryker ylleplagg, tryck på järnets ångknapp i flera omgångar utan att ställa järnet

fig.8. På så vis undviker man att det blir blankslitet.

• Inställning av ångflödet:

- Om ni stryker ett tjockt tyg, öka ångflödet.

- Om ni stryker vid låg temperatur, ställ in vattentankens ångtryck på lågt läge.

• Tryck inte på ångknappen på strykjärnet.

• Ställ in strykjärnets termostat och ångreglaget (sitter p

å kontrollpanelen) på maxläge.

• Häng upp plagget på en galge och sträck tyget något med ena handen.

Ångan som utlöses är mycket het. Vertikalånga därför aldrig kläder som bärs

av en person, utan klädesplagget ska hänga på en klädhängare.

• Håll järnet lodrätt och framåtlutat, tryck på ångknappen (på handtagets undersida) –

fig.8 i omgångar medan du för järnet uppifrån och ned - fig.9.

Påfyllning av vattentanken

När den röda lampan “tom vattentank” lyser, det kan inte prod

• Koppla ur järnet. Öppna luckan för påfyllning av vattentanken -

• Fyll på vattentanken med hjälp av en vattenkanna utan att överskrida maxstrecket -

• Stäng luckan till vattentanken.

• Koppla in ångstationen igen och tryck in knappen "RESTART" för att återuppta

När den gröna lampan slutar blinka är ångan klar.

Skötsel och rengöring

Råd: Vid andra material än

linne eller bomull, håll

stryksulan en bit från plagget

• Använd inga rengöringsmedel eller avkalkningsmedel vid rengöring av stryksulan eller

• Stoppa aldrig järnet eller basenheten under rinnande vatten.

• Töm och skölj vattentanken.

• Rengör stryksulan med jämna mellanrum med en fuktad svamp som ej repar.

• Rengör då och då apparatens plastdelar med en mjuk, lätt fuktad trasa.

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:12 Page 4445

GB D F NL I P DK S FIN N GR TR PL CZ SK SLO RO H SR HR BG RF Sköljning av ångstationtanken

• För att förlänga ångstationens livslängd och undvika kalkavlagringar, är ångstationen

utrustad med en orange lampa ”skölj ångstationtanken” som blinkar på

instrumentpanelen efter ca vart 10:e användningstillfälle -

• Om den orange lampan ”skölj ångstationtanken” blinkar, kan du fortsätta att stryka

som vanligt, men tänk på att skölja ångstationen innan nästa användningstillfälle.

• Kontrollera att ångstationen har kallnat och att den inte har varit ansluten de

Med hjälp av tömningsslang

• För att effektivisera och underlätta sköljningen av behållaren rekommenderas

användningen av tömningsslangen som medföljer. Genom att skölja behållaren med

hjälp av tömningsslangen undviker du onödig hantering av ångstationen.

• Tömningsslangen är utformad för att passa in på de flesta kranar. Det finns 2 slags

kopplingar att välja mellan (a eller b) -

fig.13. Välj den koppling som passar bäst för

den kran som används.

• Ställ ångstationen på kanten av diskbänken, strykjärnet bredvid stående på sin häl.

• Skruva loss locket för tömningsproppen ett kvarts varv moturs -

• Avlägsna försiktigt behållarens tömningspropp med hjälp av ett mynt -

• Placera tömningsslangens plastmunstycke i behållarens öppning och vrid lätt till

höger tills den sitter på plats. Se till att öppningen är ovanför vasken -

• Fäst tömningsslangens gummimunstycke vid kranen -

• Öppna kranen lite i sänder och låt det kalla vattnet rinna långsamt ner i vasken

genom tömningsslangen i ca 1 minut -

• Stäng kranen och avlägsna tömningsslangen.

• Sätt fast behållarens tömningspropp genom att vrida den på plats med hjälp av

• Skruva tillbaka locket för tömningsproppen.

• För att återuppta strykningen, tryck in knappen "RESTART"

ELLER Utan hjälp av tömningsslang

• Ställ ångstationen på kanten av diskbänken, strykjärnet bredvid stående på sin häl.

• Skruva loss locket för tömningsproppen ett kvarts varv moturs -

• Avlägsna försiktigt behållarens tömningspropp med hjälp av ett mynt -

• Håll ångstationen i lutande ställning och fyll behållaren med 2,5 dl kranvatten med

hjälp av en vattenkanna -

• Skaka behållaren en stund och töm den sedan på allt vatten i vasken -

Upprepa sköljningen av behållaren en andra gång för att uppnå ett gott resultat.

• Sätt fast behållarens tömningspropp genom att vrida den på plats med hjälp av

• Skruva tillbaka locket för tömningsproppen.

• För att återuppta strykningen, tryck in knappen "RESTART"

Det är viktigt att inte

använda avkalkningsmedel

ångstationen: det kan skada

sköljning av ångstationen,

är det nödvändigt att den

svalnar i mer än 2 timmar,

för att undvika all risk för

Förvaring av ångstationen

• Rulla ihop elsladden och stoppa in den i förvaringsutrymme

• Fäll upp spärren på strykjärnet ända tills den låses (ett ”klick” hörs) -

fig.2. Strykjärnet är nu

säkert spärrat på basenheten.

Se upp så att du inte vidrör stryksulan som fortfarande

• Fäst teleskopsladden i spärren (beroende på modell). Fatta tag i den yttre änden av sladden och

tryck för att föra in den flexibla delen i basen.

• Förvaring av ångsladden: ta sladden och vik den dubbelt så att den bildar en ögla. Stoppa in

öglan i förvaringsutrymmet och putta försiktigt in den tills du ser sladden på andra sidan -

• Nu kan du ställa undan ångstationen för förvaring genom att transportera den med järnets

Termostatlampan och på/av

Ångstationen är inte påsatt. Kontrollera att din ångstation är korrekt

installerad och tryck på strömbrytaren på/av

(som sitter på basenhetens sida).

Vattnet rinner ut ur stryksulans hål. Det finns kondensvatten i ledningarna för det

är första gången du använder ånga eller så har

du inte använt ånga på en längre tid.

Vänta tills strykjärnets kontrollampa har släckts

innan du trycker på knappen för ånga. Tryck på

ångknappen tills järnet avger ånga.

Du trycker på knappen för ånga när strykjärnet

inte ännu är tillräckligt varmt.

Minska ångflödet när du stryker vid låg

temperatur (ångmängden regleras på

Termostaten är trasig: järnet blir inte tillräckligt

Kontakta en auktoriserad serviceverkstad.

Vattenränder syns på tvätten. Din strykbräda är genomdränkt av vatten

eftersom den inte är anpassad för kraften från

Kontrollera att din strykbräda passar (skall ha

ett trådnät som släpper igenom ångan).

Det rinner vit- eller brunfärgad

vätska ur hålen på stryksulan.

Ångstationen avger kalkavlagringar för att den

inte sköljs med jämna mellanrum.

Sköljångstationtanken.

Brunfärgat vatten rinner ut ur

stryksulans hål och lämnar fläckar

Du använder kemiska avkalkningsmedel eller

tillsatser i strykvattnet.

Tillsätt aldrig dessa produkter vattentanken

eller i ångstationen (se rekommendationer

under vatten som skall användas).

Kontakta en auktoriserad serviceverkstad.

Stryksulan är smutsig eller

brunfärgad ochriskerar att lämna

Vald temperatur är för hög. Var god se våra råd angående

temperaturinställning.

Dina plagg har inte sköljts tillräckligt eller du

har strukit ett nytt plagg innandu tvättade det.

Se till att plaggen är tillräckligt sköljda för att

avlägsna eventuella tvättmedelsrester eller

kemiska produkter från nya plagg.

Så använder du stärkelse. Spreja alltid stärkelse på motsatt sidatill den

Järnet avger lite ånga eller ingen

Vattentanken är tom (indikeringslampa för

Fyll på vattentanken..

Ångreglaget är ställt på minimum. Öka ångflödet (reglage på panelen).

Stryksulans temperatur är satt på maximum. Ångstationen fungerar men stryksulanär

väldigt varm och torr. Som en konsekvens blir

ångan knappt synbar.

Den röda lampan "tom

vattentank" lyser efter påfyllning.

Du har inte tryckt på knappen "Restart". Tryck på knappen "Restart".

Ånga sipprar ut från tankens lock. Locket är ej påskruvat ordentligt. Dra åt locket.

Locketspackning är skadad. Kontakta en godkänd serviceverkstad för att

beställa en ny packning.

Det kommer ut ångaunder

Apparaten är defekt. Sluta att använda apparatenoch kontakta en

auktoriseradserviceverkstad.

För alla andra problem, kontakta en godkänd serviceverksta

d som kan kontrollera strykjärnet.

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:12 Page 4647

Bruk alltid teleskopledningen,
