MANUALE UTENTE Express GV7150 TEFAL

GB D F NL I P DK S FIN N GR TR PL CZ SK SLO RO H SR HR BG RF Importanti raccomandazioni

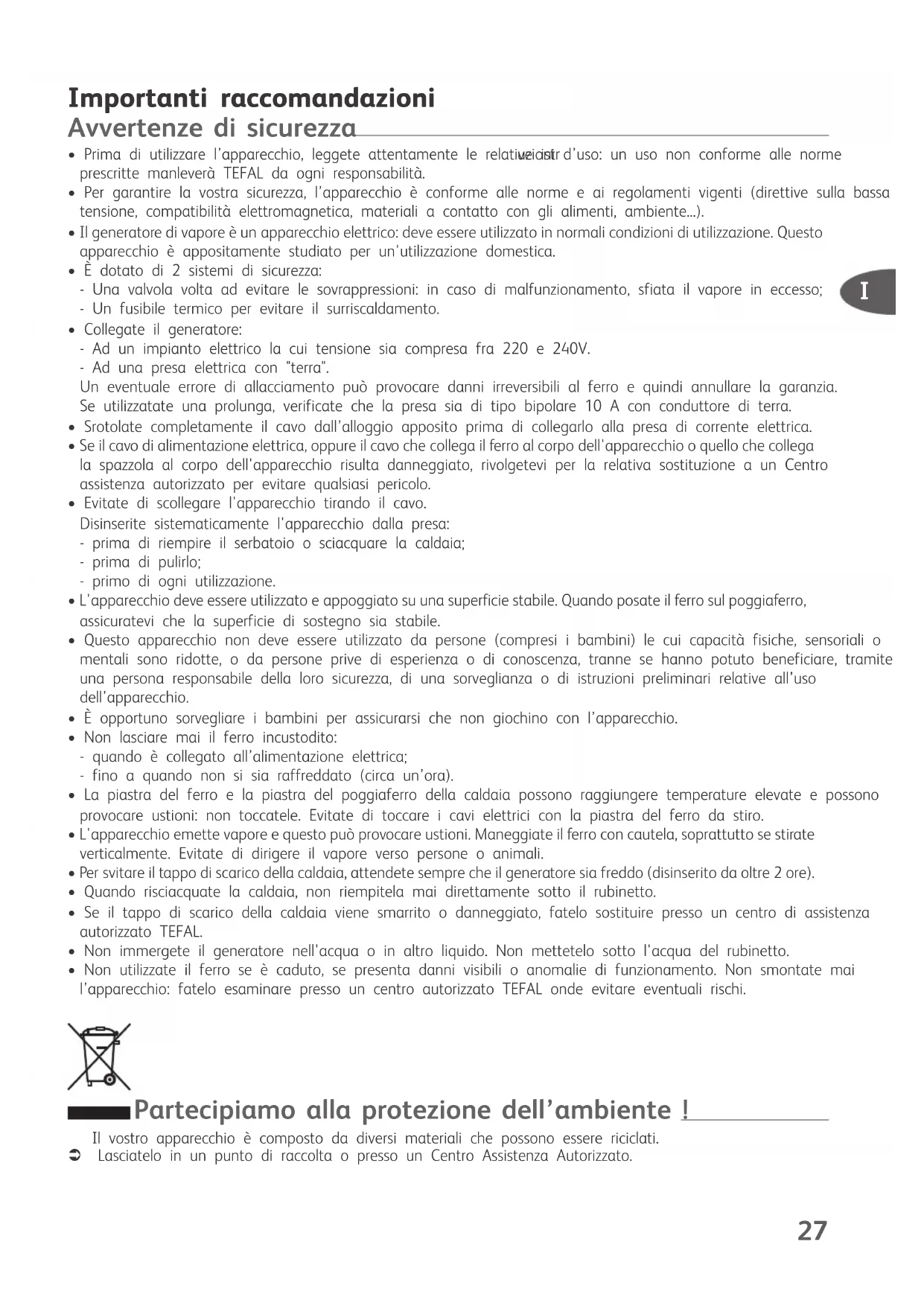

Avvertenze di sicurezza

• Prima di utilizzare l’apparecchio, leggete attentamente le relative istr

uzioni d’uso: un uso non conforme alle norme

prescritte manleverà TEFAL da ogni responsabilità.

• Per garantire la vostra sicurezza, l’apparecchio è conforme alle norme e ai regolamenti vigenti (direttive sulla bassa

tensione, compatibilità elettromagnetica, materiali a contatto con gli alimenti, ambiente...).

• Il generatore di vapore è un apparecchio elettrico: deve essere utilizzato in normali condizioni di utilizzazione. Questo

apparecchio è appositamente studiato per un'utilizzazione domestica.

• È dotato di 2 sistemi di sicurezza:

- Una valvola volta ad evitare le sovrappressioni: in caso di malfunzionamento, sfiata il vapore in eccesso;

- Un fusibile termico per evitare il surriscaldamento.

• Collegate il generatore:

- Ad un impianto elettrico la cui tensione sia compresa fra 220 e 240V.

- Ad una presa elettrica con "terra".

Un eventuale errore di allacciamento può provocare danni irreversibili al ferro e quindi annullare la garanzia.

Se utilizzatate una prolunga, verificate che la presa sia di tipo bipolare 10 A con conduttore di terra.

• Srotolate completamente il cavo dall’alloggio apposito prima di collegarlo alla presa di corrente elettrica.

• Se il cavo di alimentazione elettrica, oppure il cavo che collega il ferro al corpo dell'apparecchio o quello che collega

la spazzola al corpo dell'apparecchio risulta danneggiato, rivolgetevi per la relativa sostituzione a un Centro

assistenza autorizzato per evitare qualsiasi pericolo.

• Evitate di scollegare l'apparecchio tirando il cavo.

Disinserite sistematicamente l'apparecchio dalla presa:

- prima di riempire il serbatoio o sciacquare la caldaia;

- primo di ogni utilizzazione.

• L'apparecchio deve essere utilizzato e appoggiato su una superficie stabile. Quando posate il ferro sul poggiaferro,

assicuratevi che la superficie di sostegno sia stabile.

• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) le cui capacità fisiche, sensoriali o

mentali sono ridotte, o da persone prive di esperienza o di conoscenza, tranne se hanno potuto beneficiare, tramite

una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari relative all’uso

• È opportuno sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

• Non lasciare mai il ferro incustodito:

- quando è collegato all’alimentazione elettrica;

- fino a quando non si sia raffreddato (circa un’ora).

• La piastra del ferro e la piastra del poggiaferro della caldaia possono raggiungere temperature elevate e possono

provocare ustioni: non toccatele. Evitate di toccare i cavi elettrici con la piastra del ferro da stiro.

• L'apparecchio emette vapore e questo può provocare ustioni. Maneggiate il ferro con cautela, soprattutto se stirate

verticalmente. Evitate di dirigere il vapore verso persone o animali.

• Per svitare il tappo di scarico della caldaia, attendete sempre che il generatore sia freddo (disinserito da oltre 2 ore).

• Quando risciacquate la caldaia, non riempitela mai direttamente sotto il rubinetto.

• Se il tappo di scarico della caldaia viene smarrito o danneggiato, fatelo sostituire presso un centro di assistenza

• Non immergete il generatore nell'acqua o in altro liquido. Non mettetelo sotto l'acqua del rubinetto.

• Non utilizzate il ferro se è caduto, se presenta danni visibili o anomalie di funzionamento. Non smontate mai

l’apparecchio: fatelo esaminare presso un centro autorizzato TEFAL onde evitare eventuali rischi.

Il vostro apparecchio è composto da diversi materiali che possono essere riciclati.

 Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato.

Partecipiamo alla protezione dell’ambiente !

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:11 Page 27Sistema di blocco del ferro sulla base - Lock-system

(secondo il modello)

Il vostro generatore di vapore è dotato di un archetto di bloccaggio del ferro situato sul suo

contenitore per poterlo trasportare e riporre facilmente -

Per trasportare il generatore di vapore mediante l'impugnatura del ferro:

- posate il ferro sul supporto poggiaferro del generatore e portate l'archetto di

mantenimento sul ferro fino a bloccarlo (udirete un "clic") -

- afferrate il ferro per l'impugnatura per trasportare il generatore -

Che acqua utilizzare ?

• L’apparecchio è stato progettato per funzionare con acqua

• Non utilizzate mai acqua contenente additivi (amido, essenze profumate, sostanze

aromatiche, addolcenti, ecc.), né l'acqua delle batterie o prodotta dalla condensazione (ad

esempio l'acqua degli asciugabiancheria, l'acqua dei frigoriferi o dei condizionatori, l'acqua

piovana). Queste contengono rifiuti organici o elementi minerali che si concentrano sotto

l’effetto del calore e provocano crepitii, colature scure o un deperimento prematuro

Riempite il serbatoio

• Posizionate il generatore su un piano stabile, orizzontale, lontano da fonti di calore.

• Controllare che il generatore sia freddo e staccare la spina.

• Aprite lo sportello di riempimento del serbatoio -

• Riempite il serbatoio senza oltrepassare il livello Maxi -

• Richiudete lo sportello di riempimento.

Utilizzate l'uscita del cavo telescopico

(secondo il modello)

• Il ferro è dotato di un'uscita del cavo telescopico per evit

are che il cavo possa sfregare sulla

biancheria e sgualcirla durante la stiratura.

• Estraete il cavo vapore dal suo vano e srotolatelo completamente.

• Rimuovete il laccio per liberare l'uscita del cavo.

• Premete il tasto EJECT -

fig.6 e l'uscita del cavo telescopico si svolge automaticamente.

• Quando l'uscita del cavo si muove, il sistema telescopico si svolge automaticamente senza

bisogno di premere il tasto EJECT.

Ma se l’acqua contiene molto

calcare, potete utilizzare

l'acqua demineralizzata in

Per maggiore comodità,

utilizzate sempre l'uscita del

Accendere il generatore

• Abbassare l’archetto per sbloccare l’impugnatura -

• Collegarlo allo alla presa di corrente.

• Accendete l’interruttore luminoso acceso/spento: la spia verde (posizionata sul pannello di

controllo) lampeggia e la caldaia si scalda -

Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto.

utilizzazione, può esserci una

fuoriuscita di fumo o di odore

innocua. Tale fenomeno non

sull'utilizzazione e scomparirà

Manopola di regolazione della temperatura del ferro

Spia luminosa del ferro

Uscita cavo telescopico (secondo il modello)

Supporto poggiaferro

Archetto di mantenimentoLock-System (secondo il modello)

Caldaia (sull’unità di base)

Cavo vapore ferro-caldaia

- Copertura del tappo di risciacquo della caldaia

- Tappo di scarico della caldaia

Pannello di controllo

Tasto di accensione “RESTART”

Spia Serbatoio d'acqua vuoto

Spia “Pronto vapore”

Spia arancione: risciacquo caldaia

Pulsante di regolazione erogazione vapore

• Posizionate il cursore di regolazione della temperatura d

el ferro sul tipo di tessuto da stirare

(vedi la tabella sottostante).

• La spia luminosa del ferro si accende. Attenzione! Il ferro è pronto quando la spia del

termostato si spegne e quando la spia verde di “pronto vapore” rimane fissa.

• Regolate l’emissione della quantità di vapore (sul pannello di controllo).

• Durante la stiratura,la spia luminosa del ferro e laspia luminosa del vapore pronto si

accende e si spegne, a seconda delle esigenzedi riscaldamento senza interrompere l’utilizzo.

• Per ottenere vapore, premere sul comando vapore situato sull’impugnatura del ferro.

Il vapore si ferma rilasciando il comando -

fig.8. Il vapore si ferma rilasciando il comando.

• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato

l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.

• Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare.

Regolazione la temperatura

Al momento della prima

utilizzazione o se non avete

usato il vapore da un po' di

tempo: premete più volte

successivamente il pulsante

vapore con il ferro lontano

dai panni da stirare. Ciò

permetterà l'eliminazione

dell'acqua fredda dal circuito

• Regolazione del cursore della temperatura del ferro da sti

- Cominciare prima con i tessuti che si stirano a bassa temperatura (•) e terminare con

quelli che richiedono temperature più elevate (••• o Max).

- Se si stirano tessuti di fibre miste, regolare la temperatura di stiratura in base alla fibra

- Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro

da stiro con una serie di impulsi -

fig.8, senza appoggiare il ferro da stiro sull’abito.

Eviterete in tal modo di rovinarlo.

• Regolazione della vaporizzazione:

- Se si stira un tessuto spesso, aumentare la vaporizzazione.

- Se si stira a bassa temperatura, regolare il comando vaporizzatore della base sulla

Stirare senza vapore

• Non premere il pulsante di controllo vapore sull’impugnat

Stiratura in verticale

• Regolate il cursore della temperatura del ferro e l'erogaz

ione di vapore della caldaia

(situati sul pannello di controllo) in posizione maxi.

• Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano.

Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito

su una persona, ma sempre su una gruccia.

• Mantenendo il ferro in posizione verticale premete in modo intermittente il comando

vapore (posto sull’impugnatura del ferro) -

fig.8 effettuando un movimento dall'alto

Riempite nuovamente il serbatoio

• Non è possibile erogare vapore e la spia rossa "serbatoio vuoto" si accende - fig.10.

• Scollegate il ferro. Aprite lo sportello di riempimento del serbatoio -

• Riempite il serbatoio senza oltrepassare il livello Maxi -

• Richiudete lo sportello di riempimento.

• Ricollegate. Premete il tasto “RESTART” -

fig.11 per proseguire la stiratura. Quando la

spia verde resta accesa, il vapore è pronto.

I nostri consigli: per i tessuti

diversi dal lino o dal cotone,

mantenete il ferro ad alcuni

centimetri di distanza per

non bruciare il tessuto.

T IPO DI TESSUTO REGOLAZIONE DELLA MANOPOLA DELLA TEMPERATURA R EGOLAZIONE DEL PULSANTE DEL VAPORE Lino / Cotone

Tessuti sintetici (poliestere,

acetato, acrilico, poliammide)

• REGOLAZIONE DELLA TEMPERATURA E DEL VAPORE IN FUNZIONE DEL TIPO DI TESSUTO DA STIRARE: Non posate il ferro su

superfici metalliche. Durante

le pause di stiratura, posate il

ferro sull'apposita piastra del

corpo dell'apparecchio,

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:11 Page 2930

Pulizia e manutenzione

Pulite il vostro generatore

• Non utilizzate prodotti detergenti o di decalcificazione

per pulire la piastra o la caldaia.

• Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Svuotate e pulite il serbatoio dell'acqua amovibile.

• Pulitelo regolarmente utilizzando una spugna ruvida per stoviglie non metallica inumidita.

• Pulite di tanto in tanto le parti di plastica con un panno morbido.

Sciacquate la caldaia

• Per prolungare l'efficienza della caldaia ed evitare fuor

iuscite di calcare, il vostro generatore è

dotato di una spia arancione "risciacquo della caldaia" che lampeggia sul pannello di controllo

dopo 10 utilizzi circa -

• Quando la spia arancione "risciacquo della caldaia" lampeggia, potete continuare a stirare

normalmente ma ricordatevi di sciacquare la caldaia prima dell'utilizzo successivo.

• Controllare che il generatore sia freddo e staccare la spina per più di 2 ore. con l'accessorio

con l'accessorio per lo scarico

• Utilizzate l'accessorio che trovate all'interno della confezione. Vi faciliterà la sciacquatura della

caldaia limitando le manipolazioni del generatore.

• L’accessorio di scarico è stato concepito per funzionare sul maggior numero di rubinetti

possibile. Scegliete la membrana (a e b) -

fig.13 più adatta al vostro rubinetto.

• Posate il generatore di vapore sul bordo del lavello con il ferro a lato sul suo piede di appoggio.

• Svitare in senso anti-orario, facendo un quarto di giro, la copertura del tappo di risciacquo della

• Utilizzando una moneta, svitate delicatamente il tappo della caldaia -

• Mettete la ghiera di plastica del tubo di scarico nel foro della caldaia e girate leggermente verso

destra fino a sentire lo scatto. L’uscita di questa ghiera deve essere posizionata al di sopra

• Collegate l'altra estremità dell'accessorio di scarico al rubinetto -

• Aprite progressivamente e moderatamente il rubinetto e fate scolare l’acqua fredda nel

lavandino attraverso il tubo di scarico per circa 1 minuto.

• Chiudete il rubinetto e togliete il tubo di scarico.

• Riponete e stringete il tappo della caldaia con la moneta.

• Riposizionare la copertura del tappo di risciacquo della caldaia.

• Per riprendere a stirare, premete il tasto “Restart” per spegnere la spia arancione -

OPPURE senza l’accessorio di scarico

• Posate il generatore di vapore sul bordo dellavello con ilferro a lato sul suo piede di appoggio.

• Svitare in senso anti-orario, facendo un quarto di giro, la copertura del tappo di risciacquo della

• Utilizzando una moneta, svitate delicatamente il tappo della caldaia -

• Tenendo il generatoreinclinato eusando una caraffa, riempire la caldaia (nella base) con 1/4litro

d'acqua del rubinetto -

• Agitate la caldaia per qualche istante e svuotatela completamente sul lavandino -

Perottenereimiglorimiglioririsultati,raccomandiamochequestaoperazionesiafattaduevolte.

• Riponete e stringete il tappo della caldaia con la moneta.

• Per riprendere a stirare, premete il tasto “Restart” per spegnere la spia arancione -

Prima di effettuare qualsiasi

manutenzione, assicuratevi

che l'apparecchio sia

disinserito e che la piastra ed

il supporto poggiaferro siano

Per sciacquare la caldaia

assolutamente prodotti di

potrebbero danneggiarla.

Prima di procedere alla

pulizia o allo scarico del

generatore, è necessario

spegnerlo, scollegarlo e

lasciarlo raffreddare per più

di 2 ore, per evitare ogni

rischio di scottatura.

Riporre il vostro generatore

• Premete l’interruttore luminoso acceso/spento per spegn

ere il generatore e togliete la spina.

Riponete il cavo elettrico nel suo alloggio -

• Portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") -

sarà così bloccato in tutta sicurezza sulla caldaia. Attenzione: non toccate la piastra ancora

• Inserite l'uscita del cavo telescopico nella scanalatura (secondo il modello). Afferrate

l'estremità dell'uscita del cavo e premete per fare rientrare la parte flessibile nella base.

• Sistemate il cavo nell'apposito alloggio. Piegatelo in due come per fare un nodo. Inserite la

parte finale di questo anello nell'alloggiacavo e spingete delicatamente fino a vedere

l'estremità dall'altro lato dell'alloggio stesso -

• Prima di riporre il generatore in un armadietto o in uno spazio ristretto, lasciatelo raffreddare.

• Trasportate l'apparecchio mediante l'impugnatura del ferro -

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:11 Page 30PROBLEMI POSSIBILI CAUSE SOLUZIONI Il generatore non si accende. La spia deltermostato e il tasto on/off sono spenti.L’elettrodomestico non è acceso. Verificate che l’apparecchio siacorrettamente collegatoe premetesull’interruttore acceso/spento.L’acqua cola attraverso i fori dellapiastra.L'acqua si è condensatanei tubi poichéutilizzate il vapore per la prima volta onon l'avete utilizzata da qualche tempo.Premete il comando vapore finché il ferrocomincia ad erogare vapore.Utilizzate il comando vapore prima che ilferro sia caldo.Diminuite la potenza di erogazione delvapore quando stirate a bassatemperatura (comando vapore sulpannello di controllo).Attendete che la spia del ferro si spengaprima di azionare il comando vapore.Il termostato non funziona: il ferro non èabbastanza caldo.Contattate un Centro AssistenzaAutorizzato.Strisce d’acqua rimangono sullabiancheria.L’asse da stiro è impregnato di acquaperché non è adatto per la potenza delgeneratore.Controllate che l’asse siaadatto (assecon griglia che previene la condensa).Colature bianche o scure escono dai foridella piastra.Dalla caldaia fuoriesce il calcare poichénon è sciacquata regolarmente.Sciacquate la caldaia.Dai fori dellapiastra fuoriesceunamateria nerastra che sporca gliindumenti.State utilizzando sostanze chimichedecalcificanti o additivi nell'acqua dastiro.Non aggiungere questi tipi di prodottinel serbatoio d’acqua o nella caldaia.Contattate un Centro AssistenzaAutorizzato.La piastra è sporca o nerastra e rischia disporcare gli indumentiViene utilizzata una temperaturaeccessiva.Consultate i consigli sulla regolazionedella temperatura.Gli indumenti non sono sufficientementerisciacquati o avete stirato un nuovoindumento senza lavarlo.Assicuratevi che la biancheria sia bensciacquata cosicché non ci siano residuidi sapone o altri prodotti chimici sugliindumenti.Utilizzate dell'amido. Spruzzate l’amido sul rovescio deltessuto da stirare.Non c’è vapore o c’èpoco vapore. Il serbatoio d’acqua è vuoto (spia rossa). Riempite il serbatoio d’acquaamovibile.La potenza di erogazione del vapore èregolata al minimo.Aumentate la potenza di erogazione delvapore.La temperatura della piastra è impostatasul massimo.Il generatore funziona ma il vapore èmolto caldo e umido, di conseguenza èmeno visibile.La spia rossa "serbatoio d'acquaamovibile vuoto" è accesa.Non avete premuto il tasto Restart.Premete il tasto RestartPremete il tasto Restart.Fuoriesce vapore dal tappo della caldaia. Il tappo di scarico è mal avvitato. Stringete il tappo di scarico.La guarnizione del tappo è danneggiata. Contattate un Centro AssistenzaAutorizzato per ordinare una guarnizionedi ricambio.Fuoriesce vapore da sotto l’apparecchio. L'apparecchio è difettoso. Non utilizzate più il generatore econtattate un centro di assistenzaautorizzato. 31

GB D F NL I P DK S FIN N GR TR PL CZ SK SLO RO H SR HR BG RF Un problema con il tuo generatore ?

Se non è possibile determinare la causa di un guasto, rivolge

tevi a un Centro di assistenza autorizzato.

1800114819-centrale_vapeur_express.qxd:Mise en page 1 9/02/09 16:11 Page 3132
