BRUKSANVISNING HTM1722V HOTPOINT

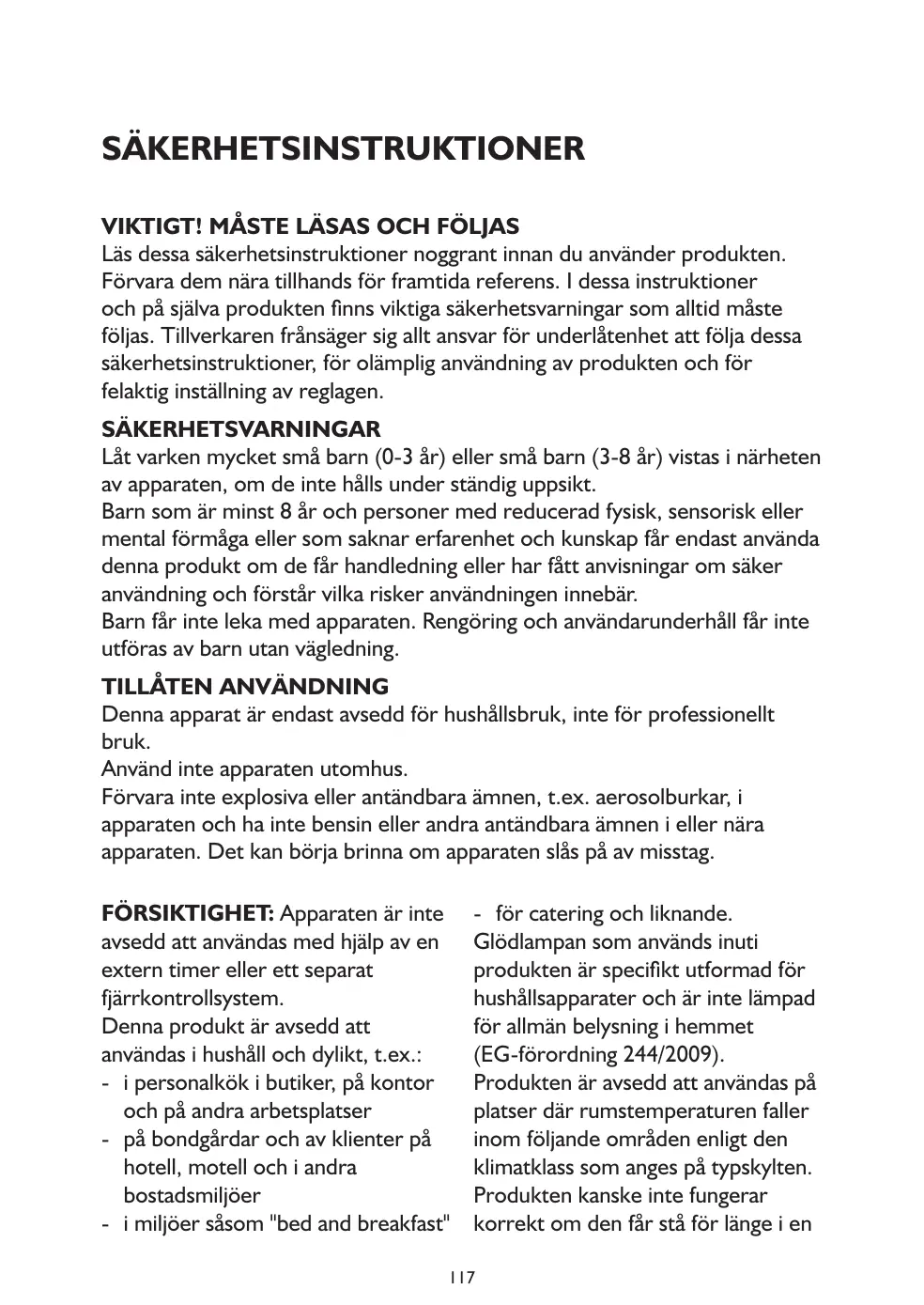

SÄKERHETSINSTRUKTIONER VIKTIGT! MÅSTE LÄSAS OCH FÖLJAS Läs dessa säkerhetsinstruktioner noggrant innan du använder produkten. Förvara dem nära tillhands för framtida referens. I dessa instruktioner och på själva produkten finns viktiga säkerhetsvarningar som alltid måste följas. Tillverkaren frånsäger sig allt ansvar för underlåtenhet att följa dessa säkerhetsinstruktioner, för olämplig användning av produkten och för felaktig inställning av reglagen. SÄKERHETSVARNINGAR Låt varken mycket små barn (0-3 år) eller små barn (3-8 år) vistas i närheten av apparaten, om de inte hålls under ständig uppsikt. Barn som är minst 8 år och personer med reducerad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap får endast använda denna produkt om de får handledning eller har fått anvisningar om säker användning och förstår vilka risker användningen innebär. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan vägledning.

Denna apparat är endast avsedd för hushållsbruk, inte för professionellt bruk. Använd inte apparaten utomhus. Förvara inte explosiva eller antändbara ämnen, t.ex. aerosolburkar, i apparaten och ha inte bensin eller andra antändbara ämnen i eller nära apparaten. Det kan börja brinna om apparaten slås på av misstag. FÖRSIKTIGHET: Apparaten är inte avsedd att användas med hjälp av en extern timer eller ett separat fjärrkontrollsystem. Denna produkt är avsedd att användas i hushåll och dylikt, t.ex.: - i personalkök i butiker, på kontor och på andra arbetsplatser - på bondgårdar och av klienter på hotell, motell och i andra bostadsmiljöer - i miljöer såsom "bed and breakfast" - för catering och liknande. Glödlampan som används inuti produkten är specifikt utformad för hushållsapparater och är inte lämpad för allmän belysning i hemmet (EG-förordning 244/2009). Produkten är avsedd att användas på platser där rumstemperaturen faller inom följande områden enligt den klimatklass som anges på typskylten. Produkten kanske inte fungerar korrekt om den får stå för länge i en

anslutna till en vattenledning får endast fyllas på med rent dricksvatten. temperatur utanför det specificerade området. Klimatklass - Rums- temperatur (°C) SN Från 10 till 32 Från 16 till 32 ST Från 16 till 38 Från 16 till 43 Denna produkt innehåller inte CFC. Kylsystemet innehåller R600a (HC). Produkter med isobutan (R600a): isobutan är en miljövänlig naturgas, men den är brandfarlig. Se därför noga till att kylsystemets rör inte skadas. Var särskilt uppmärksam på förekomst av skadade rör som tömmer kylsystemet. VARNING : Automatiska ismaskiner och/eller vattenautomater måste anslutas till en vattenledning som endast levererar rent dricksvatten, med ett vattentryck mellan 0,17 och 0,81 MPa (1,7 - 8,1 bar). VARNING : Se till att rören i produktens kylsystem inte skadas. VARNING : Se till att ventilationsöppningarna i produktens hölje eller i den inbyggda strukturen inte sätts igen. VARNING : Använd inga mekaniska, elektriska och kemiska metoder utöver de som rekommenderas av tillverkaren för att påskynda avfrostningen. VARNING : Använd inte och placera inte elektriska enheter i produkten, såvida de inte är av en typ som uttryckligen är godkänd av tillverkaren. VARNING : Ismaskiner och/eller vattenautomater som inte är direkt Svälj inte innehållet (ej giftigt) i frysblocken (på vissa modeller). Ät inte isbitar eller isglassar direkt efter att de tagits ut ur frysen. Den låga temperaturen kan orsaka köldskador. På produkter där ett luftfilter ska sitta inuti en åtkomlig fläktkåpa måste filtret alltid vara på plats när kylskåpet är igång. Förvara inte glasbehållare som innehåller vätska i frysdelen. De kan spricka. Blockera inte fläkten (om sådan finns) med matvaror. När maten har lagts in, kontrollera att dörrarna, särskilt frysdörren, stänger korrekt. En skadad tätningslist måste snarast bytas ut. Använd kyldelen endast till att förvara färska livsmedel och frysdelen endast till att förvara frysta livsmedel, frysa in färska livsmedel och tillverka isbitar. Undvik att förvara ej inslagna livsmedel i direkt kontakt med de invändiga ytorna i kyl- eller frysdelen. Det kan finnas särskilda lådor och

fack i produkten (för färskvaror, för nollgradig förvaring, osv). Om inte annat anges i produktens särskilda handbok kan de tas ut utan att prestationerna ändras. C-pentan används som blåsmedel i isoleringsskummet och är en brandfarlig gas. INSTALLATION Installation och reparationer ska göras av en kvalificerad tekniker enligt tillverkarens anvisningar och lokala säkerhetsföreskrifter. Reparera inte och byt inte ut någon del av produkten, såvida det inte anges att det ska göras i bruksanvisningen. Barn får inte utföra installationsarbeten. Se till att barn vistas på avstånd under installationen. Förvara förpackningsmaterialet (plastpåsar, delar i styrenplast, osv.) utom räckhåll för barn under och efter installationen. För att hantera och installera produkten krävs minst två personer. Använd skyddshandskar när du packar upp och installerar produkten. Var försiktig så att golvet (t.ex. parkettgolv) inte skadas när produkten flyttas. Installera produkten på ett golv som klarar att bära upp produktens tyngd och på en plats som är lämplig för produktens storlek och användning. Kontrollera att produkten inte har skadats under transporten när du har packat upp den. Vid problem, kontakta din återförsäljare eller närmsta kundservice. Produkten får inte vara ansluten till elnätet under installationsproceduren. Se till att nätkabeln inte kommer i kläm och skadas av produkten under installationen. För att säkerställa fullgod ventilation måste det finnas tillräckligt med utrymme omkring produkten, både ovanför och på sidorna. Avståndet mellan produktens baksida och väggen bakom produkten ska vara minst 50 mm, för att förhindra kontakt med heta ytor. Att reducera detta avstånd betyder ökad energiförbrukning. Sätt inte på produkten förrän installationen har avslutats. Vänta i minst två timmar innan du sätter på produkten. Denna tid krävs för att kylsystemet ska fungera korrekt. Placera inte produkten i närheten av värmekällor.

VARNINGAR GÄLLANDE ELEKTRICITET

För att installationen ska uppfylla kraven i gällande säkerhetsbestämmelser krävs en omnipolär strömbrytare med minst 3 mm kontaktavstånd och produkten måste vara jordad.

Om den monterade stickkontakten inte passar i eluttaget, kontakta en behörig elektriker. Nätkabeln måste vara tillräckligt lång för att produkten ska kunna anslutas till eluttaget när produkten har ställts på plats. Dra inte i nätkabeln. Om nätkabeln skadas, ersätt den med en identisk kabel. Nätkabeln får endast bytas av en behörig elektriker enligt tillverkarens anvisningar och gällande säkerhetsföreskrifter. Kontakta en auktoriserad serviceverkstad. Om den monterade stickkontakten inte passar i eluttaget, kontakta en behörig elektriker. Använd inte förlängningskablar, grenade uttag eller adaptrar. Använd inte produkten om nätkabeln eller stickkontakten är skadad, om produkten inte fungerar som den ska eller om den skadats eller fallit. Håll kabeln borta från heta ytor. De elektriska komponenterna får inte vara åtkomliga för användaren efter installationen. Vidrör inte produkten med våta kroppsdelar och sätt inte igång den när du är barfota.

RENGÖRING OCH UNDERHÅLL

Använd skyddshandskar vid rengöring och underhåll. Produkten måste alltid kopplas bort från elnätet före underhåll. Använd aldrig ångrengörare. Använd inte slipande eller starka rengöringsmedel som fönsterspray, skurpulver, antändbara vätskor, rengöringsvax, koncentrerade rengöringsmedel, blekmedel eller rengöringsmedel som innehåller bensin på delarna i plast, interiören eller dörrarnas tätningslister eller tätningarna. Använd inte pappershanddukar, skursvampar eller andra hårda rengöringsanordningar.

MILJÖSKYDD KASSERING AV FÖRPACKNINGSMATERIALET Förpackningsmaterialet kan återvinnas till 100 %, vilket framgår av återvinningssymbolen. De olika delarna av förpackningsmaterialet måste därför kasseras på ett ansvarsfullt sätt enligt gällande lokala bestämmelser om avfallshantering.

KASSERING AV HUSHÅLLSAPPARATER

Gör produkten obrukbar genom att kapa nätkabeln innan den skrotas. Avlägsna även eventuella hyllor och dörrar så att barn inte riskerar att bli instängda i produkten. Denna produkt är tillverkad av material som kan eller återvinnas. återanvändas Kassera den enligt de lokala bestämmelserna om avfallshantering. För mer information om hantering, återvinning och återanvändning av elektriska hushållsapparater, var god kontakta behörig lokal myndighet, en insamlingsplats för hushållsavfall eller butiken där produkten inhandlades. Denna produkt är märkt enligt EU-direktiv 2012/19/EU beträffande kassering av elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiellt negativa konsekvenser för vår miljö och vår hälsa, vilket däremot kan bli följden om produkten inte hanteras på rätt sätt. på produkten eller i medföljande Symbolen dokumentation anger att den inte får behandlas som hushållsavfall, utan måste lämnas in på en miljöstation för återvinning av elektrisk och elektronisk utrustning.

TIPS FÖR ENERGIBESPARING

Installera produkten i ett torrt rum med god ventilation på avstånd från värmekällor (t.ex. element, spis osv.) och på en plats som inte utsätts för direkt solljus. Använd vid behov en isoleringsplatta. För att säkerställa tillräcklig ventilation måste du följa installationsanvisningarna. Otillräcklig ventilation på produktens baksida ökar energiförbrukningen och minskar kylförmågan. Produktens inre temperatur kan påverkas av rumstemperaturen, av hur ofta dörrarna öppnas och av produktens placering. Dessa faktorer ska övervägas vid temperaturinställning. Öppna dörrarna så lite som möjligt. När frysta livsmedel ska tinas, placera dem i kylen. Den låga temperaturen på de frysta livsmedlen kyler varorna i kylen. Låt varm mat och dryck svalna innan de placeras i produkten. Hur hyllorna är placerade i kylskåpet påverkar inte energieffektiviteten. Livsmedel ska placeras på hyllorna på ett sådant sätt att luften kan cirkulera ordentligt (livsmedlen ska inte vidröra varandra och det måste vara avstånd mellan livsmedlen och den bakre väggen). Du kan öka förvaringskapaciteten för frysta livsmedel genom att ta bort korgar och i förekommande fall Stop Frost-hyllan utan att energiförbrukningen påverkas. Produkter med hög energiklass är utrustade med högeffektiva motorer som fortsätter arbeta under en längre tid, men har en lägre energiförbrukning. Oroa dig inte om motorn fortsätter att arbeta längre perioder.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Denna produkt har designats, tillverkats och distribuerats i överensstämmelse med Europadirektiv: LVD 201/35/EU, EMC 2014/30/EU och RoHS 2011/65/EU. Denna produkt har designats, tillverkats och distribuerats i överensstämmelse med Ecodesign- och energimärkningskraven i EGdirektiv: 2009/125/EG och 2010/30/EU.

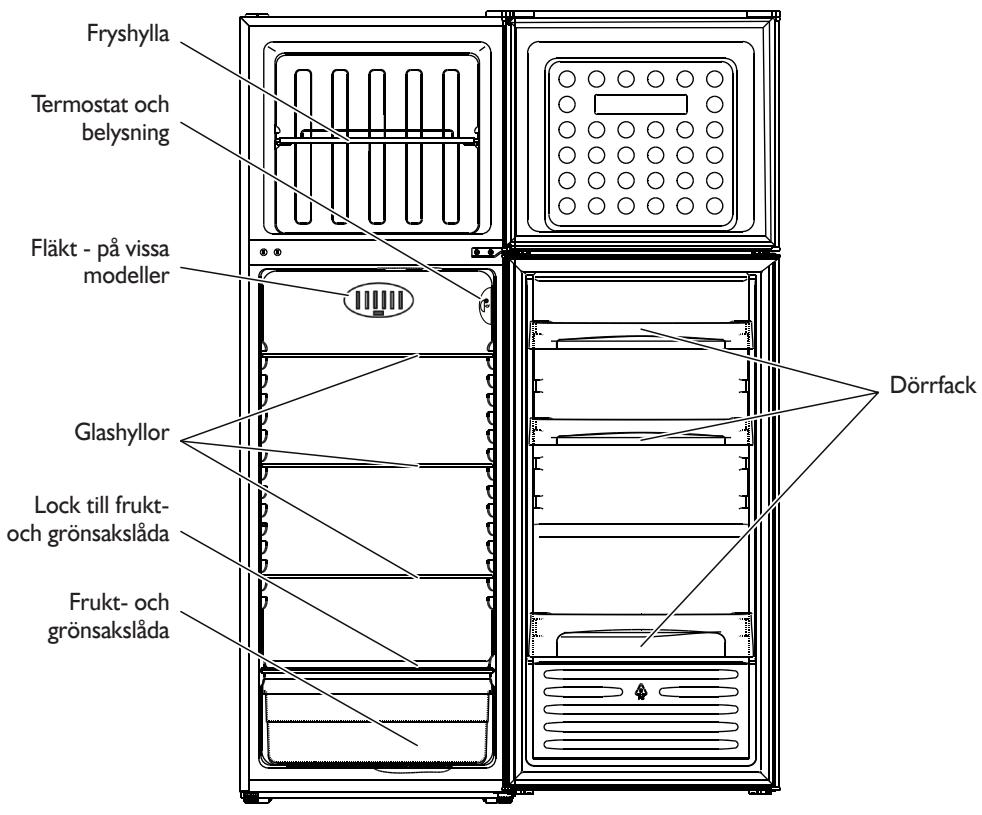

ÖVERSIKT Fryshylla Termostat och belysning Fläkt - på vissa modeller Dörrfack Glashyllor Lock till fruktoch grönsakslåda Frukt- och grönsakslåda Denna illustration är endast vägledande. För detaljerad information, kontrollera din produkt.

ANVÄNDNING AV KYLDELEN OCH DESS

FUNKTIONER Denna apparat är ett kylskåp med -stjärnig frysdel. Avfrostningen av kyldelen sker helt automatiskt. Att ta kylskåpet i bruk Sätt in stickkontakten i eluttaget. Termostaten används för att reglera temperaturen i både kyloch frysdelen. Temperaturreglering i kyl och frys:

1. För korrekt funktion och optimal livsmedelsförvaring,

följ anvisningarna om termostatinställning i det medföljande produktbladet.

2. Ändra temperaturen i kyldelen genom att vrida

termostatratten till:

• de lägsta numren/MIN för att få HÖGRE invändig temperatur.
• de högsta numren/MAX för att få LÄGRE invändig temperatur. Termostaten inställd på 0: ingen funktion, ingen belysning.

3. Tryck på motsvarande knapp (fig. G) för att aktivera

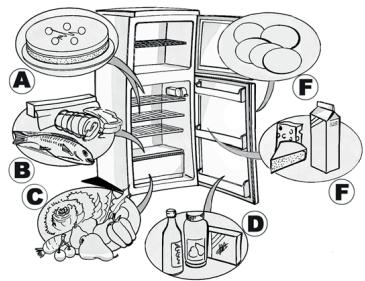

kondensskyddet. Anmärkning: Rumstemperaturen, apparatens placering och hur ofta skåpdörrarna öppnas påverkar den invändiga temperaturen. Dessa faktorer måste beaktas vid inställning av termostaten. Placering av livsmedel i kyldelen Placera livsmedlen som på bilden. A. Tillagade livsmedel B. Fisk, kött C. Frukt- och grönsaker D. Flaskor E. Ägg F. Smör, ost och mjölkprodukter Anmärkning:

• I det tomma utrymmet mellan hyllorna och kylskåpets bakre innervägg ska luften kunna cirkulera obehindrat.
• Placera inte matvaror direkt mot den bakre väggen i kyldelen.
• Placera inte varma livsmedel i kyl- eller frysdelen.
• Förvara vätskor i behållare med lock.
• När grönsaker med hög vätskehalt förvaras i kylen kan det bildas kondens på grönsakslådan. Detta inverkar inte negativt på apparatens funktion.

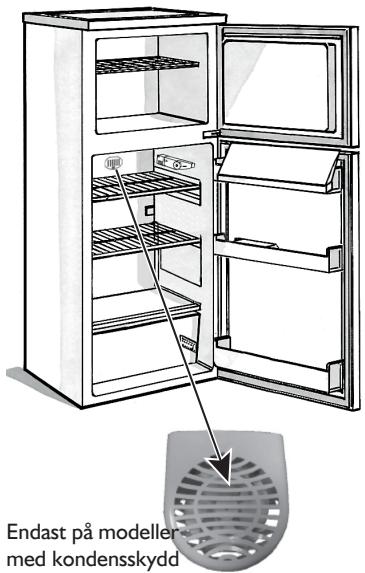

Endast på modeller med kondensskydd fig. G

ANVÄNDNING AV FRYSDELEN OCH DESS

FUNKTIONER Frysdelen är -stjärnig. I frysdelen går det att lagra frysta livsmedel under så lång tid som anges på livsmedelsförpackningen. Dessutom kan den användas för att frysa in färska livsmedel. Livsmedel som ska frysas in ska läggas på gallret. Frysta livsmedel ska däremot placeras längst ned i frysen, så att de inte kommer i kontakt med livsmedlen som ska frysas in. På typskylten anges vilken mängd färska livsmedel det går att frysa in under ett dygn (24 timmar). Viktigt: Slå in eller lägg färska matvaror som ska frysas i:

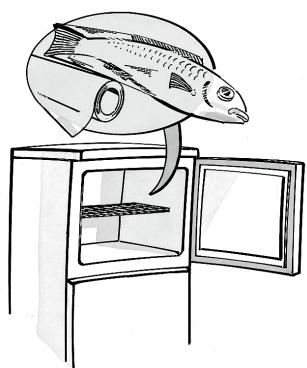

• aluminiumfolie, plastfolie, luft- och vattentäta plastpåsar, plastburkar med lock eller frysbehållare som är lämpliga för infrysning av livsmedel.
• I frysdelen bibehålls lämplig temperatur för livsmedelsförvaring, även om det blir strömavbrott. Vi rekommenderar dock att frysdelens dörr inte öppnas under strömavbrott. Viktigt: I tabellen anges rekommenderad längsta förvaringstid för frysta färska livsmedel. Att tänka på när du köper frysta livsmedel:
• Försäkra dig om att förpackningen eller omslaget är intakt (kvaliteten på fryst mat i en skadad förpackning kan ha försämrats). Om förpackningen är skrovlig eller har fuktfläckar har livsmedlet inte förvarats på optimalt sätt och det finns risk att det har börjat tina.
• Planera din runda i livsmedelsaffären så att du går till frysdisken det sista du gör och använd fryspåsar för hemtransporten.
• Lägg in de frysta livsmedlen i frysen så fort du kommer hem.
• Tinade livsmedel får inte frysas in på nytt. De måste förtäras inom 24 timmar.
• Se till att temperaturvariationerna i matvarorna blir så små som möjligt. Respektera det "bäst före datum" som anges på förpackningen.
• Följ alltid anvisningarna om frysförvaring som finns på matförpackningen. Tillverkning av isbitar

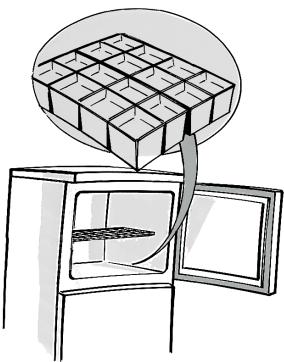

• Fyll isbitslådan till 3/4 med vatten och placera den längst ned i frysdelen. Använd inte spetsiga eller vassa föremål för att få loss isbitslådan om den har fastnat på botten av frysdelen.

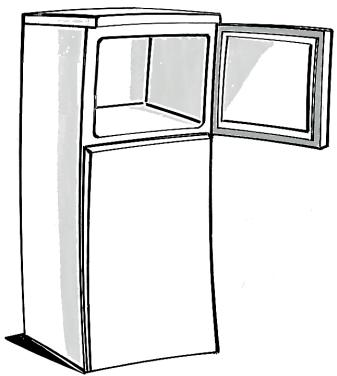

FRYSDELEN Frosta av frysdelen en eller två gånger per år eller när islagret på väggarna blivit ca 3 mm tjockt. Passa om möjligt på att frosta av frysen när den är nästan tom.

1. Ta ut alla matvaror ur frysen, slå in dem i tidningspapper

och lägg dem tätt intill varandra på en sval plats eller i en frysväska.

2. Dra ut stickkontakten ur eluttaget.

3. Låt dörren stå öppen så att frosten kan smälta.

4. Torka upp avfrostningsvattnet som samlats på frysdelens

5. Rengör insidan med en svamp som fuktats i en blandning av

ljummet vatten och milt rengöringsmedel. Använd inte slipmedel.

6. Skölj och torka noggrant.

Anmärkning: Använd aldrig spetsiga eller vassa föremål för att skrapa bort isen. Värm inte frysdelen med artificiella medel.

RENGÖRING AV KYLDELEN

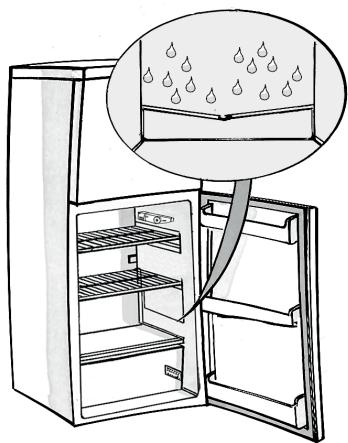

Rengör kyldelens insida regelbundet. Avfrostningen av kyldelen sker helt automatiskt. Det är helt normalt att det bildas vattendroppar på kyldelens bakre innervägg och det visar att det automatiska avfrostningsprogrammet pågår. Vattnet från avfrostningen leds till ett dräneringshål och samlas sedan upp i en behållare där det förångas. Dra alltid ut stickkontakten ur eluttaget innan någon typ av rengöring görs.

• Rengör med en svamp som fuktats i ljummet vatten och/ eller milt rengöringsmedel.
• Skölj och torka torrt med en mjuk trasa. Använd inte slipande ämnen.

1. Töm kyl- och frysdelen.

2. Dra ut stickkontakten ur eluttaget.

3. Frosta av frysdelen. Rengör både kyl- och frysdel invändigt och torka

4. Lämna dörrarna öppna för att förhindra att det uppstår dålig lukt.

1. Om apparaten inte fungerar.

• Är det strömavbrott?
• Är stickkontakten ordentligt insatt i eluttaget?
• Har strömmen brutits av den tvåpoliga strömbrytaren?
• Har det gått en säkring?
• Är nätkabeln skadad?
• Är termostaten inställd på 0 (Stopp)?

2. Temperaturen inuti kyl- och frysdelen är

inte tillräckligt låg.

• Är dörren ordentligt stängd?
• Står produkten i närheten av en värmekälla?
• Är termostaten inställd på rätt sätt?
• Finns det något som hindrar att luften cirkulerar genom ventilationsgallren?

3. Temperaturen inuti kyldelen är alltför låg.

• Är termostaten inställd på rätt sätt?

4. Det finns vatten på kyldelens botten.

• Finns det något som hindrar att avfrostningsvattnet rinner undan?

5. Den invändiga belysningen fungerar inte.

Kontrollera först punkt 1 och gör sedan följande:

• Koppla från apparaten från elnätet. I den medföljande översikten finns anvisningar och ritningar som förklarar hur man kommer åt glödlampan.
• Kontrollera glödlampan och byt eventuellt till en ny. Byt till en lampa på max 15 W.

6. Onormal isbildning i frysdelen

• Är dörren ordentligt stängd?
• Hindrar livsmedlen att dörren stängs ordentligt? Anmärkningar:
• Framkanten på apparaten kan bli het. Detta hindrar att det bildas kondens och är ingen defekt.
• Blås- och gurgelljud som kommer från kylsystemet är helt normala. KUNDSERVICE Innan du kontaktar Kundservice:

1. Försök att lösa problemet på egen hand med

hjälp av avsnittet "Felsökning".

2. Sätt på produkten igen för att se om felet har

åtgärdats. Om så inte är fallet kopplar du bort apparaten från elnätet, väntar en timme och försöker sedan igen.

3. Om du inte lyckas åtgärda felet på egen hand

kontaktar du Kundservice. Uppge:

• vilken typ av problem det rör sig om

• servicenumret (numret efter ordet SERVICE på typskylten som finns inuti produkten)
• din fullständiga adress
• ditt telefon- och riktnummer. Anm. Dörrens öppningsriktning kan ändras. Omhängning av dörrar som utförs av Kundservice täcks inte av garantin.

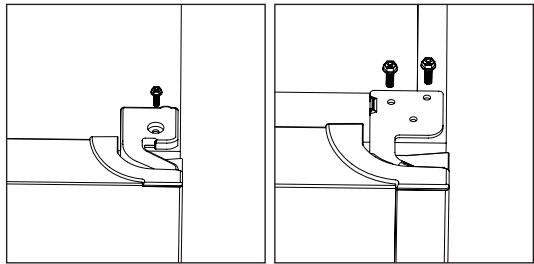

OMHÄNGNING AV DÖRRAR

Nödvändiga verktyg: Philips skruvmejsel, plattskruvmejsel, sexkantsnyckel.

• Kontrollera att apparaten är frånkopplad och att den är tom.
• För att man ska kunna ta av dörren måste apparaten lutas bakåt. Låt apparaten vila på någonting stadigt, så att den inte glider iväg under omhängningen av dörrarna.
• Alla borttagna delar måste sparas för att dörren ska kunna sättas tillbaka.
• Lägg inte ner apparaten platt på golvet. Det kan skada kylsystemet.
• Det är lämpligt att 2 personer hanterar apparaten under monteringen.

1. Skruva loss skyddet från det översta gångjärnet och skruva sedan loss det översta gångjärnet.

Lyft sedan av den översta dörren och lägg den på ett mjukt underlag så att den inte repas eller skadas.

2. Avlägsna stiftet med en skruvmejsel och vänd gångjärnsfästet upp och ned. Sätt sedan tillbaka

stiftet i gångjärnsfästet.

3. Ta bort skruvskyddet högst upp på vänster sida.

4. Skruva loss det mittersta gångjärnet.

5. Flytta skyddet som sitter över gångjärnshålen på den nedersta dörren till motsatt sida. Lyft sedan

av den nedersta dörren och lägg den på ett mjukt underlag så att den inte repas.

6. Flytta skydden som sitter över gångjärnshålen från vänster till höger sida.

7. Skruva loss det nedersta gångjärnet. Ta sedan av de ställbara benen på båda sidor.

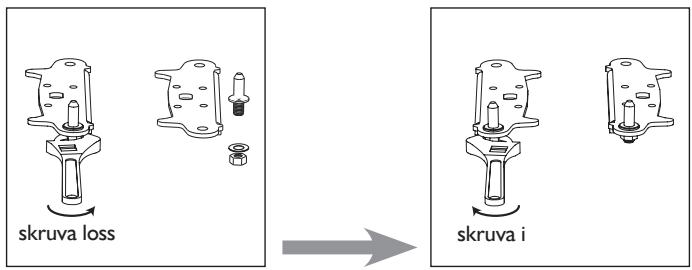

8. Skruva loss och ta bort stiftet i det nedersta gångjärnet, vänd fästet upp och ned och sätt tillbaka

9. Sätt tillbaka det nedersta gångjärnets stift i fästet. Sätt de båda ställbara benen på plats igen. Sätt

den nedersta dörren på plats.

10. Vänd det mittersta gångjärnet 180 grader och flytta det sedan till rätt plats på vänster sida. Sätt i

det mittersta gångjärnets stift i det översta hålet på den nedersta dörren. Dra sedan åt skruvarna.

11. Sätt tillbaka den övre dörren. Kontrollera att dörren hänger rakt både i horisontal- och

vertikalriktningen och att isoleringslisterna sluter tätt på alla sidor innan du drar åt det översta gångjärnet. Sätt sedan tillbaka det översta gångjärnet och skruva fast det högst upp på apparaten. Fäst gångjärnsskyddet (i påsen med tillbehör) med en skruv.

12. Fäst skruvskyddet.

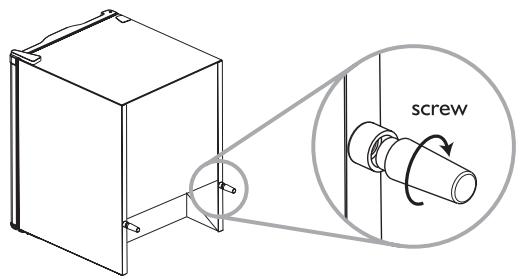

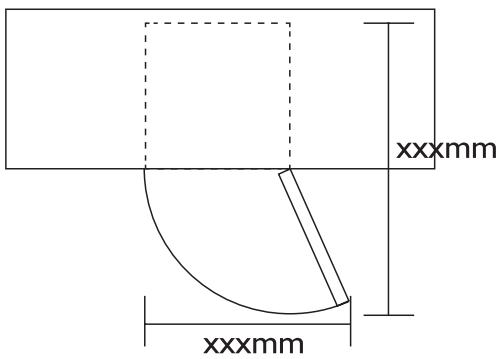

Skruva fast distanshållarna på apparatens baksida. UTRYMMESKRAV

• Se till att det finns tillräckligt med utrymme för att kunna öppna dörren.
• Det ska vara minst 50 mm tomrum på båda sidorna.

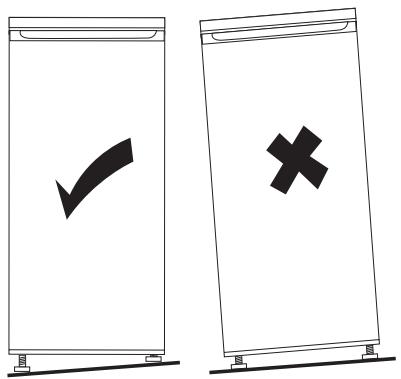

STÄLLA PRODUKTEN I VÅG

Använd de två fötterna på produktens framsida i detta syfte. Om produkten inte står helt plant sluter de magnetiska tätningslisterna inte tätt runt dörrarna.
