SDS 1722 J/HA - Kylskåp HOTPOINT - Gratis bruksanvisning och manual

Märke	Hotpoint
Modell	SDS 1722 J/HA
Produkttyp	Kylskåp
Höjd	185 cm
Bredd	60 cm
Djup	65 cm
Nettovikt	70 kg
Elektrisk anslutning	220-240 V, 50 Hz
Energiklass	A+
Total netto volym	320 liter
Kylskåpsvolym	240 liter
Frysvolym	80 liter
Kyltyp	Statisk kyla (manuell avfrostning)
Invändig belysning	LED
Hyllor	Justerbara glashyllor
Antal hyllor	4
Grönsakslåda	1 grönsakslåda
Reversibel dörr	Ja (reversibel)
Underhåll och rengöring	Rengör med en mjuk trasa och tvålvatten; avfrosta regelbundet
Säkerhetsanvisningar	Respektera ventilationsavstånd, blockera inte gallren
Reservdelar och reparerbarhet	Delar finns på Hotpoints officiella webbplats

Vanliga frågor - SDS 1722 J/HA HOTPOINT

Hur ställer man in temperaturen på kylskåpet Hotpoint SDS 1722 J/HA?

Använd termostatratten inuti kylskåpet. Vrid den till en inställning mellan 1 och 5, där 1 är minst kallt och 5 är kallast. Ideal temperaturen är omkring 4°C för huvudfacket.

Kylskåpet låter, är det normalt?

Ja, vissa ljud är normala: kompressorn kan surra, köldmediet kan porla och fläktarna kan blåsa. Om ljudet blir mycket högt eller oregelbundet, se manualen.

Hur avfrostar man frysen på Hotpoint SDS 1722 J/HA?

Koppla bort apparaten, ta bort maten, och lämna dörren öppen så att isen smälter. Använd inte vassa föremål för att skrapa bort isen. Torka upp avfrostningsvattnet med en trasa.

Vad gör man om dörren inte stänger ordentligt?

Kontrollera att dörrtätningen är ren och inte deformerad. Se till att inget blockerar stängningen (matvaror, hyllor). Om tätningen är skadad måste den bytas.

Hur byter man dörrens öppningsriktning?

Dörren är reversibel. För att vända riktningen, demontera gångjärnen enligt instruktionerna i manualen, och montera dem på andra sidan. Ibland måste även handtaget vändas.

Varför samlas vatten i botten av kylskåpet?

Det kan bero på en propp i avloppsröret för avfrostningsvattnet. Rengör röret med en flexibel stav eller liten borste. Kontrollera också att uppsamlingsbrickan inte är full.

Vad är energiförbrukningen för detta kylskåp?

Förbrukningen beror på användningen. För modellen SDS 1722 J/HA är energiklassen A+. Den ungefärliga årliga förbrukningen är cirka 250 kWh.

Kan jag frysa färska livsmedel i denna frys?

Ja, frysfacket gör det möjligt att frysa färska livsmedel. Se till att inte överskrida fryskapaciteten som anges i manualen (vanligtvis 4 kg på 24 h).

Hur rengör man insidan av kylskåpet?

Koppla bort apparaten, ta bort mat och hyllor. Rengör med en mjuk trasa fuktad med ljummet vatten och mild tvål. Skölj med rent vatten och torka noggrant innan du sätter på den igen.

Var hittar man reservdelar till denna modell?

Reservdelar finns på Hotpoints officiella webbplats (hotpoint.fr) eller hos auktoriserade återförsäljare. Du kan också kontakta kundtjänst.

BRUKSANVISNING SDS 1722 J/HA HOTPOINT

Innehållsförteckning

Bruksanvisning, 2

Kundservice, 6

Beskrivning av apparaten, 12

Omhängning av dörrar, 14

Installation, 51

Start och användning, 51

Underhåll och skötsel, 52

Säkerhetsföreskrifter och råd, 53

Fel och ätgärder, 54

Norsk

Bruksanvisning KOMBINERT KJ∅LE-/ FRYSESKAP

Innhold

Bruksanvisning, 2

• Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).
• Om apparaten inte fungerar och felet inte kan åtgärdas trots alla kontroller kan du ringa till närmaste servicecenter.

Uppge:

• typ av fel
• maskinmodell (Mod.)
  • serienummer (S/N)

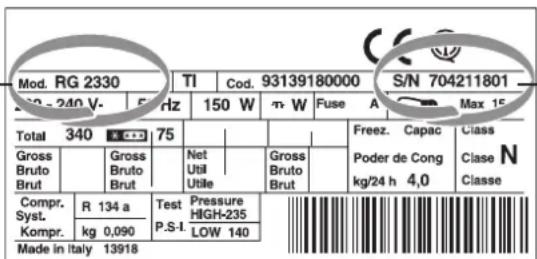

Denna information anges på märkskylten som sitter i kylutrymmet nedan till vänster.

Vänd dig aldrig till ej auktoriserade tekniker och tillåt inte att reservdelar som inte är original monteras.

IT	- modello
GB	- model
FR	- modèle
DE	- modell
NL	- model
ES	- modelo
PT	- modelo
PL	- model
DK	- model
SE	- modell
NO	- modell
FI	- malli

IT - numero di serie
GB - serial number
FR - numéro de série
DE - modellnummer
NL - serienummer
ES - número de serie
PT - número de série
PL - numer seryjny
DK - serienummer
SE - serienummer
NO - serienummer
FI - sarjanumero

NO

Teknisk assistanse

Før du kontakter Teknisk assistanse:

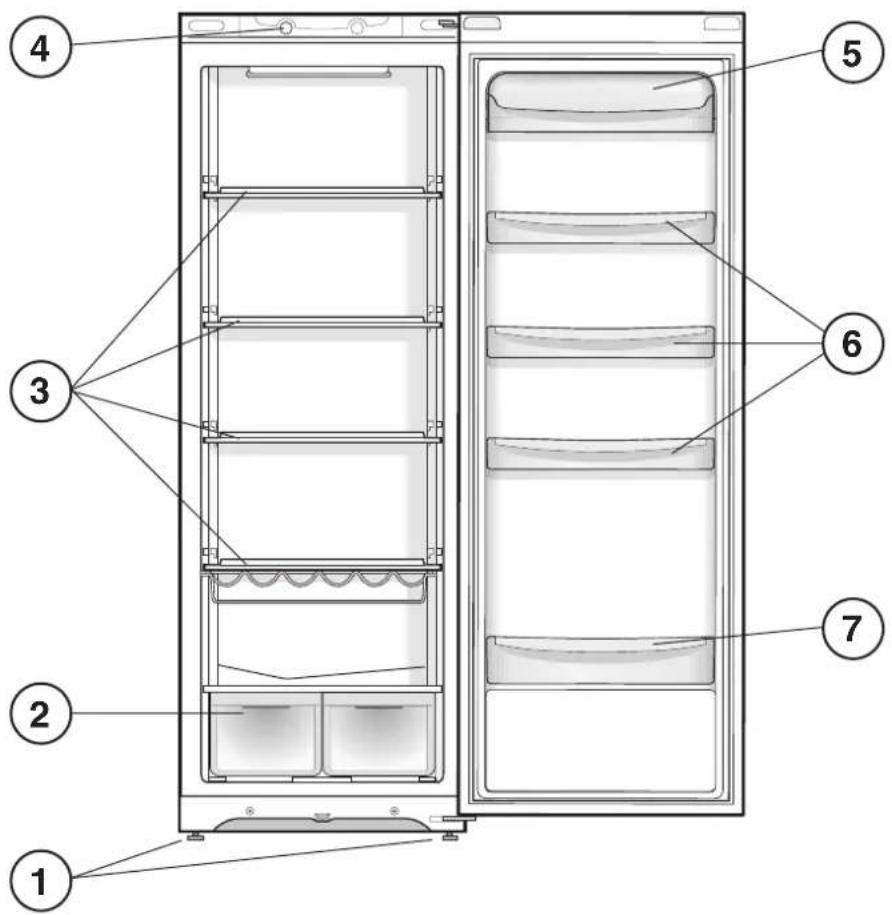

Beskrivning av apparaten Översiktsvy

Anvisningarna angående användning gäller för flera olika modeller och därför kan delar i figuren skilja sig åt i förhållande till din inköpta apparat. Beskrivning av mer komplicerade delar finns på följande sidor.

1 JUSTERFOT
2 Låda för FRUKT och GRÖNSAKER
3 HYLLAS•
4 TEMPERATURVREDET
5 Utdragbar hylla med lock med ÄGGHÅLLARE
6 Utdragbar HYLLA FÖR VAROR•
7 FLASKHYLLA•

- Variabler för nummer och/eller position.

Om det är nödvändigt ändra öppningsriktning för dörrarna hänvisas till serviceverkstaden.

NO

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.
! Läs noggrant anvisningarna: Viktig information angående installation, användning och säkerhet anges.

Placering och anslutning

Placering

1. Placera apparaten i en välventilerad och ej fuktig omgivning.
2. Sätt inte igen de bakre ventilationsgallren: Kompressorn och kondensatorn avger värme och kräver en god ventilation för att fungera på ett korrekt sätt och med låg elförbrukning.
3. Lämna ett avständ på minst 10 cm mellan apparatens övre del och eventuella ovanstående möbler och minst 5 cm mellan sidostycken och sidostående möbler eller väggar.
4. Apparaten ska stå på ett långt avstånd från värmekällor (direkt solljus, elspis).
5. Se till att det upprätthålls ett optimalt avständ mellan apparaten och den bakomliggande väggen genom att montera de distanser som finns i installationssatsen. Följ anvisningarna i instruktionsbladet.

Nivellering

1. Installera apparaten på ett plant och stabilt golv.
2. Om golvet inte är fullständigt horisontellt kan du kompensera genom att skruva på de främre stödfötterna.

Elanslutning

Placera apparaten vertikalt efter transporten och vänta minst 3 timmar innan den ansluts till elsystemet. Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.
• Vägguttaget lål maskinens max. effektbelastning som anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex. 150 W).
• Matningsspänningen är inom de värden som anges på märkskylten som sitter nedan till vänster (t.ex. 220 - 240 V).
• Vägguttaget är kompatibelt med apparatens stickkontakt. I annat fall ska du låta en auktoriserad tekniker byta ut stickkontakten (se Kundservice). Använd inte förlängningssladdar och grenuttag.

! När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

! Kabeln ska inte böjas eller pressas samman.

! Kabeln ska kontrolleras regelbundet och får endast bytas ut av auktoriserade tekniker(se Kundservice).

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Stödbygel

OBSERVERA! För att undvika att kylskåpet vinklas framåt ska det hållas på plats med den därtill avsedda stödbygeln. Stödbygeln ska monteras av kunden.

Stödbygeln monteras på golvet eller väggen baktill på kylskåpet och hakas fast på kylskåpets stödplatta som fäster apparaten.

Stödbygeln ska monteras på ett stadigt sätt enligt anvisningarna nedan INNAN kylskåpet används.

Notering: Kylskåpet är tungt och var därför försiktig när det flyttas.

1. Placera kylskåpet på den plats som du har valt.

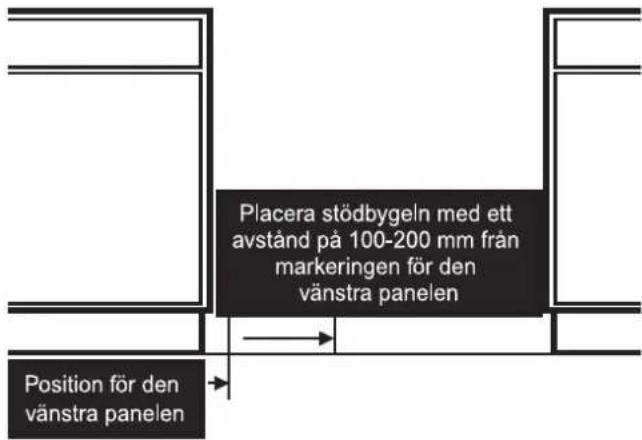

2. Med kylskåpet framför dig ska du markera läget för den vänstra panelen.
3. Flytta kylskåpet så att du har plats för att komma åt väggen baktill.
4. För att frigöra komponenterna på kompressorns fästplatta ska stödbygeln placeras på golvet mellan 100-200 mm till höger om markeringen för den vänstra panelen.
5. Markera och borra fästhålen med en borrmaskin. Stick in lämpliga skruvar för att bära upp bygeln.
6. Sätt försiktigt kylskåpet åter på plats. Kontrollera att kompressorns stödplatta sitter fast på stödbygeln.

Start och användning

Start av apparaten

! Innan apparaten startas ska installationsanvisningarna följas (se Installation).

! Innan apparaten ansluts ska utrymmena och tillbehören rengöras med ljummel vatten och bikarbonat.

1. Sätt in stickkontakten i vägguttaget och försäkra dig om att lampan för den inre belysningen tänds.
2. Vrid TEMPERATURVREDET till ett medelvärde. Efter några timmar kan livsmedlen ställas in i kylen.

Använd kylen på bästa sätt

Temperaturen inuti kylutrymmet regleras automatiskt, beroende på termostatvredets läge.

1 = minst kallt MAX = mest kallt

Vi råder dig dock att använda ett mellanläge.

För att öka utrymmet och för en förbättring ur praktisk och estetisk synvinkel, är den kylande delen för apparaten placerad

inuti kylutrymmets bakre vägg. Under driften täcks denna vägg med frost eller valtendroppar, beroende på om kompressorn är igång eller i pausläge. Oroa dig inte för detta! Kylskåpet fungerar på ett normalt sätt.

Om vredet för TEMPERATURVREDET är inställd på höga värden med stor mängd livsmedel och en hög omgivningstemperatur kan apparaten fungera kontinuerligt och ge en överdriven frostbildning och elförbrukning: Vrid vredet till lägre värden (en automatisk avfrostning utförs).

I statiska apparater cirkulerar luften på ett naturligt sätt: Den kallaste luften tenderar att sjunka eftersom den är tyngst. Fördela livsmedlen på följande sätt:

Mat	Placering i kylskåpet
Kött och rensad fisk	Ovanför lädorna för frukt och grönsaker
Färskost	Ovanför lädorna för frukt och grönsaker
Tillagad mat	På vilken hylla som helst
Salami, formbröd, choklad	På vilken hylla som helst
Frukt och grönsaker	I lädorna för frukt och grönsaker
Ägg	I därtill avsedd dörrhylla
Smör och margarin	I därtill avsedd dörrhylla
Flaskor, läskburkar, mjölk	I därtill avsedd dörrhylla

• Ställ endast in kall eller ljummen mat och undvik att ställa in varm mat (se Säkerhetsföreskrifter och råd).
• Kom ihåg att tillagade livsmedel inte håller längre än råa livsmedel.
• Ställ inte in vätskor i behållare utan lock: Detta ökar fuktigheten inuti kylen och kondens bildas.

HYLLOR: Täckta eller galler.

Hyllorna kan dras ut och regleras i höjd med därtill avsedda skenor (se figur) för placering av större behållare eller livsmedel. För att reglera höjden behöver inte hyllan dras ut fullständigt.

TEMPERATURINDIKATOR: För att fastställa det kallaste området i kylen.

1. Kontrollera att indikatorn visar OK (se figur).

1. Om texten OK inte visas betyder det att temperaturen är för hög: Vrid vredet för TEMPERATURVREDET till ett högre läge (kallare) och vänta cirka 10 timmar tills temperaturen har stabiliserats.

* Finns endast på vissa modeller.

1. Kontrollera indikatorn igen: Reglera på nytt om det är nödvändigt. Om stora mängder livsmedel har ställts in eller om dörren för kylen har öppnats ofta är det normalt att indikatorn inte visar OK. Vänta minst 10 timmar innan vredet för TEMPERATURVREDET vrids till ett högre läge.

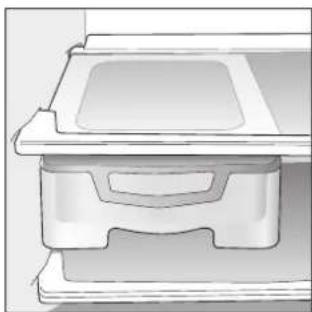

FRUKOSTFACK*: Idealisk behållare för frukostmaten. Behållaren kan dras ut och användas för att servera maten på bordet. Tack vare dess speciella form bevaras matens temperatur längre. Genom att använda de särskilda handtagen kan locket även användas som en praktisk bricka. Frukostfacket kan även användas som charklåda för mat som måste skyddas för att bibehållas.

1. Elter inköpet av matvarorna ska du la bort alla yttre emballage bestående av papper/kartong eller andra förpackningsmaterial, som kan medföra att bakterier eller smuts kommer in i kylskåpet.
2. Skydda matvarorna, (särskilt de med kort hållbarhet och de som avger en stark arom), så att de inte kommer i kontakt med varandra, på detta sätt eliminerar du både risken att mikroorganismer/bakterier samt speciella odörer sprids inuti kylskåpet
3. Placera matvarorna så att luften kan cirkulera fritt mellan dem
4. Håll rent inuti kylen, och se till att inte använda rengöringsmedel som är frätande eller innehåller slipmedel
5. Ta bort de livsmedel som överskridit datumet för hållbarhet
6. För att bevara livsmedel med kort hållbarhet på bästa sätt (färskostar, rå fisk, kött, etc...) ska de placeras i den kallaste zonen, dvs. ovanför grönsakslådorna, där temperaturvisaren finns.

Underhåll och skötsel

Koppla från strömmen

Vid rengöring och underhåll ska apparaten kopplas från elnätet, genom att dra ur stickkontakten ur vägguttaget: Det är inte tillräckligt att vrida temperaturvredet till läget OFF (avstängd apparat) för att eliminera all typ av elektrisk kontakt.

Rengör apparaten

• De yttre och inre delarna samt tätningslisten av gummi kan rengöras med en svamp indränkt med ljummet vatten och natriumbikarbonat eller mild tvål. Använd inte lösningsmedel, slipmedel, blekmedel eller ammoniak.
• De utdragbara tillbehören kan blötläggas i varmt vatten och tvål eller handdiskmedel. Skölj och torka dem försiktigt.
• Apparatens baksida har en benägenhet bli dammig. Dammet kan tas bort försiktig med hjälp av dammsugarröret efter att apparaten har stängts av och stickkontakten har dragits ut. Ställ in dammsugaren på medeleffekt.

Undvik mögel och dålig lukt

• Apparaten är tillverkad av hygieniska material som inte överför lukt. För att bibehålla denna effekt är det nödvändigt att maten alltid täcks över och försluts ordentligt. Detta förhindra dessutom att fläckar bildas.
• Om du vill stänga av apparaten under en längre tid ska den rengöras invändigt. Lämna sedan dörrarna öppna.

Frosta av apparaten

! Följ anvisningarna nedan.

När utrustningen frostas av ska inte vassa föremål användas, som kan skada kylsystemet på ett sådant sätt att det inte kan repareras.

Kylen är utrustad med automatisk avfrostning: Vattnet leds mot den bakre väggen genom ett därtill avsett dräneringshål (se figur) där värmen som produceras av kompressorn gör att vattnet avdunstar. Det enda du behöver göra är att regelbundet rengöra dräneringshålet så att vattnet kan rinna ut utan problem.

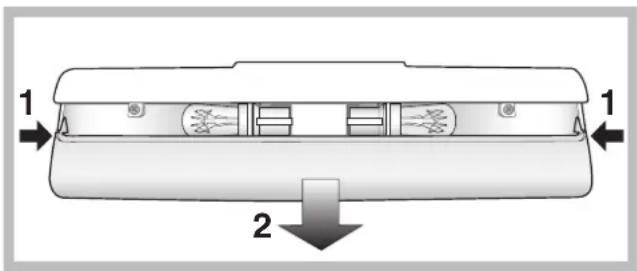

Stickkontakten ska dras ut ur vägguttaget när lampan i kylutrymmet byts ut. Följ anvisningarna nedan. Ta bort skyddet för att komma åt lampan, se figuren. Byt ut lampan mot en likadan med den effekt som anges på skyddet (10 W eller 15 W).

Säkerhetsföreskrifter och råd

! Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa föreskrifter ingår i bruksanvisningen av säkerhetsskäl och ska läsas med stor uppmärksamhet.

Denna apparat är i enlighet med följande EU-direktiv:

• 73/23/CEE från 19/02/73 (Lågspänningsdirektiv) och följande ändringar.
• 89/336/CEE från 03/05/89 (Elektromagnetisk kompatibilitet) och följande ändringar.
• 2002/96/CE.

Säkerhet i allmänhet

• Apparaten är avsedd för en ej yrkesmässig användning i hemmet.
• Apparaten ska användas för att förvara och frysa mat. Apparaten ska endast användas av vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.
• Apparaten får inte installeras utomhus (ej heller om utrymmet är skyddat) eftersom det är mycket farligt att läta den utsättas för väder och vind.
• Ta inte i apparaten med bara fötter eller med våta eller fuktiga händer eller fötter.
• Ta inte på de inre kyldelarna: Det finns risk för köldskador och andra skador.
• Ta tag i stickkontakten när du ska dra ut den ur vägguttaget. Dra inte i sladden.
• Stickkontakten ska dras ut innan rengörings- och underhållsmoment utförs. Det är inte tillräckligt att vrida TEMPERATURVREDET till läget OFF (avstängd apparat) för att eliminera all typ av elektrisk kontakt.
• Ingrip aldrig på inre mekanismer för att försöka reparera apparaten vid funktionsfel.
• Använd aldrig andra anordningar eller verktyg än den medlevererade därtill avsedda skrapan inuti utrymmena.
• Stoppa inte in iskuber i munnen som precis har tagits ut ur friesen.
• Denna utrustning ska inte användas av barn, personer med psykiska eller fysiska handikapp eller som saknar erfarenhet av utrustningen. Undantag kan göras om utrustningen används under översikt av en vuxen eller om erforderliga anvisningar har getts angående användningen av utrustningen av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt för att försäkra dig om att de inte leker med utrustningen..
• Emballagematerialet ska inte användas som leksaker för barn.

Kassering

• Kassering av emballagematerialet: Respektera lokala föreskrifter, så att emballaget kan återanvändas.
• Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat.

Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Spara energi och värna om miljön

• Installera apparaten i en sval och välventilerad omgivning. Skydda apparaten mot direkt solljus och undvik att placera den i närheten av värmekällor.
• Öppna dörrarna så lite som möjligt när du ställer in eller tar ut livsmedel ur apparaten.

Varje gång som dörrarna öppnas förbrukas en stor mängd energi.

• Fyll inte apparaten med för mycket livsmedel: För en god förvaring ska den kalla luften kunna cirkulera fritt. Om cirkuleringen förhindras arbetar kompressorn oavbrutet.

• Ställ inte in varma livsmedel: En höjning av den inre temperaturen tvingar kompressorn att arbete hårt och mycket energi slösas bort.

• Frosta av apparaten när is bildas (se Underhåll). Ett tjocktislager gör det svårare för kylan att sprida sig till livsmedlen och detta gör att energiförbrukningen ökar.

• Se till att tätningslisterna alltid är rena och i ett gott skick så att det sluter åt ordentligt mot dörrarna och inte släpper ut kylan (se Underhåll).

Fel och åtgärder

Det kan inträffa att apparaten inte fungerar. Innan du ringer till Kundservice (se Kundservice) ska du kontrollera att det inte rör sig om ett problem som kan åtgårdas på ett enkelt sätt med hjälp av följande lista.

Lampan för den inre belysningen tänds inte.

• Stickkontakten är inte ordentligt instucken i vägguttaget (eller inte tillräckligt instucken för att ge kontakt), i annat fall kan det saknas ström i huset.
  • TEMPERATURVREDET är i läge OFF.

Kylen och frysen kyler dåligt.

• Dörren stänger inte ordentligt eller så är packningarna skadade.
  • Dörren öppnas väldigt ofta.
  • TEMPERATURVREDET är inte i korrekt läge.
• Kylskåpet eller frysen har fyllts för mycket.

Livsmedlen fryser i kylen.

• TEMPERATURVREDET är inte i korrekt läge.
- Livsmedlen är i kontakt med den bakre väggen.

Motorn är kontinuerligt i drift.

• Dörren är inte ordentligt stängd eller har öppnats ideligen.
• Omgivningstemperaturen är mycket hög.

Apparaten ger ifrån sig mycket buller.

• Apparaten står inte fullständigt plant (se Installation).
• Apparaten har installerats mellan möbler eller föremål som vibrerar och avger buller.
• Den inre kylgasen avger ett lätt buller även när kompressorn är stillastående: Detta är normalt.

Det finns frost eller vattendroppar nedtill på kylskåpsväggen.

• Detta är helt normalt för apparaten.

Det finns vatten på kylens botten.

- Dräneringshålet för vattnet är igensatt (se Underhåll).

Installasjon
