SDS 1722 J/HA - Réfrigérateur HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Marque	Hotpoint
Modèle	SDS 1722 J/HA
Type de produit	Réfrigérateur
Hauteur	185 cm
Largeur	60 cm
Profondeur	65 cm
Poids net	70 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A+
Volume total net	320 litres
Volume réfrigérateur	240 litres
Volume congélateur	80 litres
Type de froid	Froid statique (dégivrage manuel)
Éclairage intérieur	LED
Clayettes	Clayettes en verre réglables
Nombre de clayettes	4
Compartiment à légumes	1 bac à légumes
Porte reversible	Oui (réversible)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse ; dégivrer régulièrement
Consignes de sécurité	Respecter les distances de ventilation, ne pas obstruer les grilles
Pieces détachées et réparabilité	Pièces disponibles sur le site officiel Hotpoint

FOIRE AUX QUESTIONS - SDS 1722 J/HA HOTPOINT

Comment régler la température du réfrigérateur Hotpoint SDS 1722 J/HA ?

Utilisez le bouton de thermostat situé à l'intérieur du réfrigérateur. Tournez-le sur un réglage entre 1 et 5, où 1 est le moins froid et 5 le plus froid. La température idéale se situe autour de 4°C pour le compartiment principal.

Le réfrigérateur fait du bruit, est-ce normal ?

Oui, certains bruits sont normaux : le compresseur peut émettre un ronronnement, le fluide frigorigène un gargouillement, et les ventilateurs un souffle. Si le bruit devient très fort ou irrégulier, consultez la notice.

Comment dégivrer le congélateur du Hotpoint SDS 1722 J/HA ?

Débranchez l'appareil, retirez les aliments, et laissez la porte ouverte pour que la glace fonde. Ne pas utiliser d'objets tranchants pour gratter la glace. Épongez l'eau de dégivrage avec un chiffon.

Que faire si la porte ne ferme pas bien ?

Vérifiez que le joint de porte est propre et non déformé. Assurez-vous que rien ne bloque la fermeture (aliments, clayettes). Si le joint est abîmé, il faut le remplacer.

Comment changer le sens d'ouverture de la porte ?

La porte est réversible. Pour inverser le sens, démontez les charnières selon les instructions de la notice, puis remontez-les de l'autre côté. Il faut parfois aussi inverser la poignée.

Pourquoi de l'eau s'accumule au fond du réfrigérateur ?

Cela peut être dû à un bouchon dans le conduit d'évacuation de l'eau de dégivrage. Nettoyez le conduit avec une tige flexible ou une petite brosse. Vérifiez aussi que le bac de récupération n'est pas plein.

Quelle est la consommation énergétique de ce réfrigérateur ?

La consommation dépend de l'utilisation. Pour le modèle SDS 1722 J/HA, la classe énergétique est A+. La consommation annuelle approximative est d'environ 250 kWh.

Puis-je congeler des aliments frais dans ce congélateur ?

Oui, le compartiment congélateur permet de congeler des aliments frais. Veillez à ne pas dépasser la capacité de congélation indiquée dans la notice (généralement 4 kg en 24h).

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les aliments et les clayettes. Nettoyez avec un chiffon doux imbibé d'eau tiède et de savon doux. Rincez à l'eau claire et séchez soigneusement avant de remettre en marche.

Où trouver des pièces de rechange pour ce modèle ?

Les pièces de rechange sont disponibles sur le site officiel Hotpoint (hotpoint.fr) ou auprès de revendeurs agréés. Vous pouvez aussi contacter le service client.

MODE D'EMPLOI SDS 1722 J/HA HOTPOINT

Description de l'appareil, 9

Réversibilité des portes, 14

Installation, 23

Mise en marche et utilisation, 23

Entretien et soin, 25

Précautions et conseils, 25

Anomalies et remèdes, 26

IT

Italiano

Avant de contacter le centre d'Assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et si l'inconvénient persiste, appelez le service après-vente le plus proche.

Signalez-lui :

• le type d'anomalie
• le modèle de l'appareil (Mod.)
• le numéro de série (S/N)

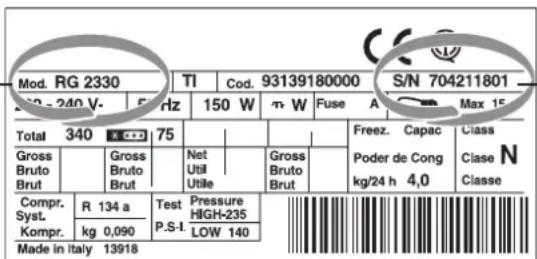

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agréés et exigez toujours l'installation de pièces détachées originales.

DE

Kundendienst

Description de l'appareil

Vue d'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

1 PIED de réglage
2 Bac FRUITS et LEGUMES
3 CLAYETTE•
4 Commande pour RÉGLER LA TEMPÉRATURE
5 Balconnet amovible à abattant, contenant un SUPPORT A OEUFS
6 Balconnet amovible PORTE-OBJETS•
7 Balconnet BOUTEILLES•

- Leur nombre et/ou leur emplacement peut varier.

DE

Réversibilité des portes

Si une inversion du sense d'ouverture des portes s'avère nécessaire, faire appel à notre service d'assistance technique.

DE

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une pièce bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);
- la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

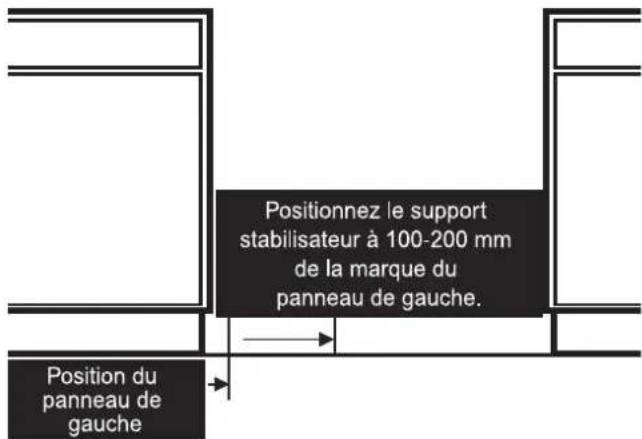

Support Stabilisateur

ATTENTION: Pour empêcher le réfrigérateur de basculer vers l'avant, il doit être maintenu en place avec le support stabilisateur fourni. Ceci est de la responsabilité du client.

Fixé au sol ou au mur à l'arrière du réfrigérateur, le support stabilisateur s'accroche sur la plaque de montage du compresseur, maintenant ainsi solidement le réfrigérateur.

Le support stabilisateur doit être installé solidement conformément à ces instructions AVANT d'utiliser le réfrigérateur.

Note: Ce réfrigérateur est lourd, il faut par onséquent faire attention lors de son déplacement.

1. Positionnez le réfrigérateur dans l'endroit de votre choix.
2. En regardant depuis l'avant du réfrigérateur, marquez la position du panneau de gauche.
3. Déplacez le réfrigérateur à une distance suffisante pour avoir un accès dégagé au mur situé à l'arrière.
4. Afin de ne pas encombrer les pièces sur la plaque de montage du compresseur, le support stabilisateur doit être positionné sur le sol entre 100 et 200 mm à droite de la marque du panneau de gauche.
5. Marquez et percez les trous de fixation et insérez des fixations appropriées pour maintenir le support solidement en place.
6. Repositionnez avec soin le réfrigérateur. Assurez-vous que la plaque de montage du compresseur soit positionnée dans le support stabilisateur.

Mise en marche et utilisation

Mise en service de l'appareil

! Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir Installation).

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l'eau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage intérieur s'allume.
2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

F

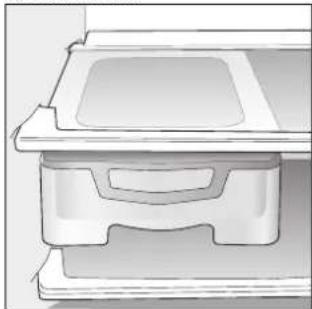

Pour profiter à plein de votre réfrigérateur

Le réglage de la température à l'intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat.

1 = moins froid MAX = plus froid

Nous conseillons toutefois une position intermédiaire.

Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet appareil loge sa "partie refroidissante" à l'intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement. Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé).

A l'intérieur des appareils statiques l'air circule de façon naturelle: l'air plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments:

Aliments	Rangement à l'intérieur du réfrigérateur
Viande et poisson évidé	Au-dessus des bacs à fruits et légumes
Fromages frais	Au-dessus des bacs à fruits et légumes
Aliments cuits	Sur n'importe quelle clayette
Saucissons, pain de mie, chocolat	Sur n'importe quelle clayette
Fruits et légumes	Dans les bacs à fruits et à légumes
Œufs Dans le balconnet prévu
Beurre et margarine	Dans le balconnet prévu
Bouteilles, boissons, lait	Dans le balconnet prévu

• N'introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de récipients non fermés contenant des liquides: ces derniers entraîneraient une augmentation de l'humidité et la formation d'eau condensée.

CLAYETTES: pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Indicateur de TEMPERATURE: pour repérer la zone la plus froide à l'intérieur du réfrigérateur.

1. Contrôler que l'indicateur affiche bien OK (voir figure).

* N'existe que sur certains modèles.

1. Si le message OK n'est pas affiché, c'est que la température est trop élevée : régler le bouton REGLAGE DE LA TEMPERATURE sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise.
2. Contrôler l'indicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosse quantités d'aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendre au moins 10 h avant de régler le bouton REGLAGE DE LA TEMPERATURE sur un chiffre plus élevé.

BREAKFAST BOX*: C'est la boîte de rangement idéale pour les aliments du petit-déjeuner. Vous pouvez aussi l'utiliser pour servir à table et, grâce à sa forme spéciale, les aliments maintiendront leur température plus longtemps. Muni de poignées, le couvercle peut se transformer en un plateau très pratique. La "Breakfast Box" peut aussi servir de bac à viande pour stocker des aliments qui doivent être protégés pour mieux se conserver.

L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l'intérieur du réfrigérateur.
2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d'odeurs particulières à l'intérieur du réfrigérateur.
3. Rangez les aliments de manière à ce que l'air puisse circuler librement entre eux.
4. Veillez à ce que l'intérieur du réfrigérateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.
5. Sortez les aliments du réfrigérateur dès qu'ils dépassent leur durée limite de conservation.
6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l'indicateur de température.

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton

de réglage de la température sur OFF (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.
• Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.

Dégivrage de l'appareil

! Conformez-vous aux instructions suivantes.

Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irréparablement le circuit réfrigérant.

Le réfrigérateur est muni d'un système de dégivrage automatique : l'eau est acheminée vers la paroi arrière par un trou d'évacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'écouler normalement.

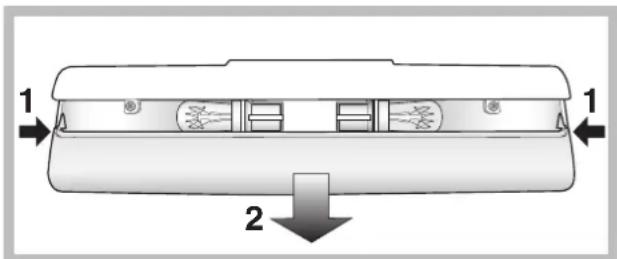

Remplacement de l'ampoule d'éclairage

Pour remplacer l'ampoule d'éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W ou 15 W).

Précautions et conseils

! L'appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.
• A l'intérieur des compartiments, n'utilisez aucun dispositif ou ustensile autre que la raclette fournie avec l'appareil.
• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gène considérablement la cession de froid aux aliments et augmente la consommation d'électricité.
• Gardez toujours les joints propres et en bon état pour qu'ils adhèrent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

L'éclairage intérieur ne s'allume pas.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact ou bien il y a une coupure de courant.
  • Le bouton de REGLAGE DE LA TEMPERATURE est sur OFF.

Le réfrigérateur refroidissent peu.

• La portes ne ferment pas bien ou les joints sont abîmés.
• Ouverture trop fréquente de porte.
• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte
  • Le réfrigérateur ne soit pas trop rempli.

Les aliments gèlent à l'intérieur du réfrigérateur.

• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte
• Les aliments touchent à la paroi arrière.

Le moteur est branché en permanence.

• La porte n'est pas bien fermée ou trop souvent ouverte.
• La température à l'extérieur est très élevée.

L'appareil est très bruyant.

• L'appareil n'a pas été installé bien à plat (voir Installation).
- L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
- Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.

Formation de givre ou de gouttelettes d'eau sur la paroi arrière du compartiment réfrigérateur

- Il s'agit du fonctionnement normal du produit.

Il y a de l'eau dans le fond du réfrigérateur.

• Le trou d'évacuation de l'eau est bouché (voir Entretien).

Installation

Hygiène van de etenswaren
