BRUKSANVISNING SDSY 1721 V J HOTPOINT

Innehållsförteckning

Bruksanvisning, 1

Kundservice, 3

Beskrivning av apparaten,6

Beskrivning av apparaten,9

Omhängning av dörrar,14

Installation, 19

Tillbehör, 20

Start och användning, 21

Underhåll och skötsel, 21

Säkerhetsföreskrifter och råd, 22

Fel och åtgärder, 22

Български

• Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).
• Om apparaten inte fungerar och felet inte kan åtgärdas trots alla kontroller kan du ringa till närmaste servicecenter.

Uppge:

• typ av fel
• maskinmodell (Mod.)
  • serienummer (S/N)

Denna information anges på märkskylten som sitter i kylutrymmet nedan till vänster.

Vänd dig aldrig till ej auktoriserade tekniker och tillåt inte att reservdelar som inte är original monteras.

NO

Teknisk assistanse

Før du kontakter Teknisk assistanse:

Beskrivning av apparaten

Kontrollpanel

1. ON/OFF

Hela produkten (både kyl- och frysutrymmet) kan sättas på genom att trycka ned denna knapp 2 sekunder. Senast inställda värden visas på skärmarna. När denna knapp trycks ned stängs produkten av. En signal bekräftar att produkten stängs av.

2. KylskÅpstemperatur justering och

Temperaturreglering KYL - och +.Modifierar inställningen av kylens temperatur och bekräftar den valda temperaturen på displayen

3. visa KYLSKÅP

Display för KYLVisar den temperatur som har ställts in för kyldelen.

4. SUPER COOL

Aktivera eller inaktivera SUPERKYL-funktionen (snabbkylning) och 'SC' visas på kylskåpets display.

NO

Temperaturreglering KYL - och +.Modifierar inställningen av kylens temperatur och bekräftar den valda temperaturen på displayen

3. Näytön JÄÄKAAPPI

Display för KYL Visar den temperatur som har ställts in för kyldelen.

4. Super Cool

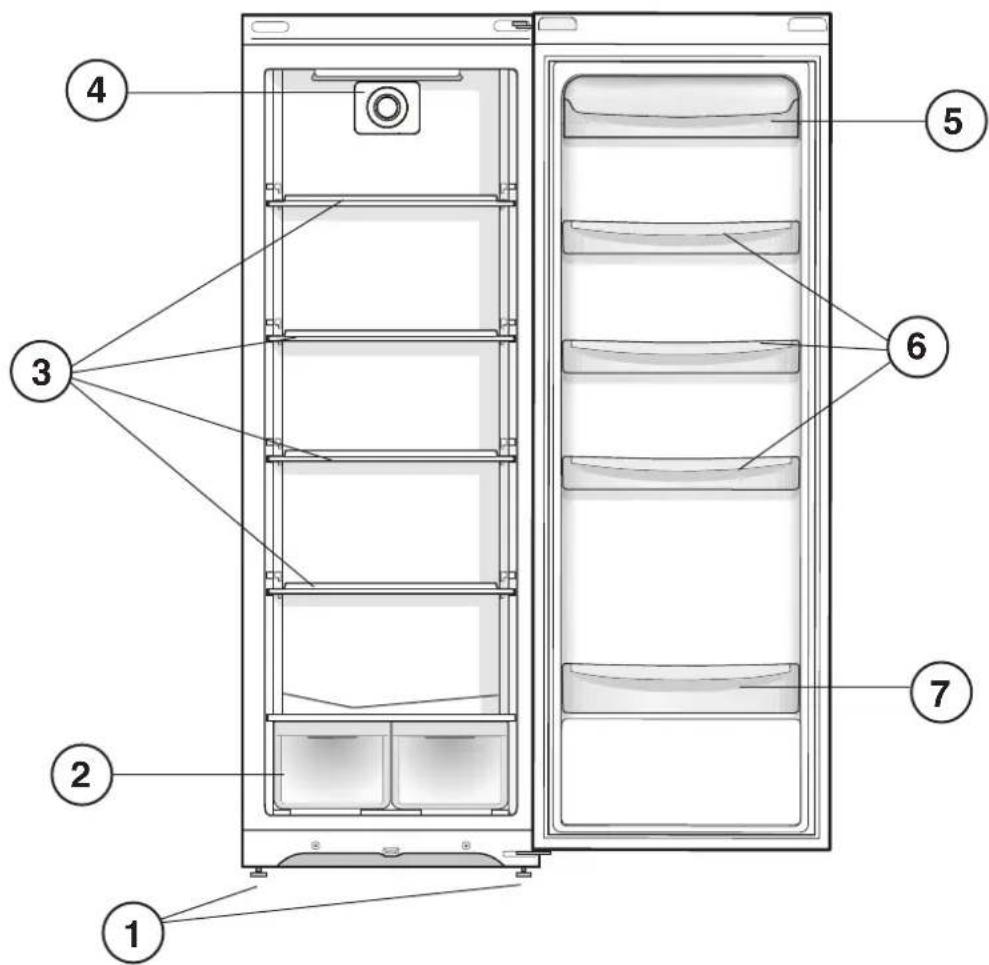

Beskrivning av apparaten

Översiktsvy

Anvisningarna angående användning gäller för flera olika modeller och därför kan delar i figuren skilja sig åt i förhållande till din inköpta apparat. Beskrivning av mer komplicerade delar finns på följande sidor.

1 JUSTERFOT
2 Låda för FRUKT och GRÖNSAKER
3 HYLLAS*
4 AIR
5 Utdragbar hylla med lock med ÄGGHÅLLARE
6 Utdragbar HYLLA FÖR VAROR*
7 FLASKHYLLA

Om det är nödvändigt ändra öppningsriktning för dörrarna hänvisas till serviceverkstaden.

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.

! Läs noggrant anvisningarna: Viktig information angående installation, användning och säkerhet anges.

Placering och anslutning

Placering

1. Placera apparaten i en välventilerad och ej fuktig omgivning.
2. Sätt inte igen de bakre ventilationsgallren: Kompressorn och kondensatorn avger värme och kräver en god ventilation för att fungera på ett korrekt sätt och med låg elförbrukning.
3. Lämna ett avständ på minst 10 cm mellan apparatens övre del och eventuella ovanstående möbler och minst 5 cm mellan sidostycken och sidostående möbler eller väggar.
4. Apparaten ska stå på ett långt avständ från värmekällor (direkt solljus, elspis).
5. Se till att det upprätthålls ett optimalt avständ mellan apparaten och den bakomliggande väggen genom att montera de distanser som finns i installationssatsen. Följ anvisningarna i instruktionsbladet.

Nivellering

1. Installera apparaten på ett plant och stabilt golv.
2. Om golvet inte är fullständigt horisontellt kan du kompensera genom att skruva på de främre stödfötterna.

Elanslutning

Placera apparaten vertikalt efter transporten och vänta minst 3 timmar innan den ansluts till elsystemet. Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.
• Vägguttaget tål maskinens max. effektbelastning som anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex. 150 W).
• Matningsspänningen är inom de värden som anges på märkskylten som sitter nedan till vänster (t.ex. 220 - 240 V).
• Vägguttaget är kompatibelt med apparatens stickkontakt. I annat fall ska du låta en auktoriserad tekniker byta ut stickkontakten (se Kundservice). Använd inte förlängningssladdar och grenuttag.

! När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

! Kabeln ska inte böjas eller pressas samman.

! Kabeln ska kontrolleras regelbundet och får endast bytas ut av auktoriserade tekniker(se Kundservice).

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Start och användning

Start av apparaten

! Innan apparaten startas ska installationsanvisningarna följas

(se Installation).

! Innan apparaten ansluts ska utrymmena och tillbehören rengöras

med ljummet vatten och bikarbonat.

! Apparaten är försedd med en motorskyddskontroll som gör att motorn endast startar cirka 8 minuter efter att apparaten har satts på. Detta sker även efter varje avsiktligt eller oavsiktligt strömavbrott.

Kylskåpet

Första gången som produkten sätts på rekommenderas att aktivera funktionen SUPER COOL (efter att önskad temperatur har ställts in) för att kyla ned frysdelen så snabbt som möjligt. Det rekommenderas att ställa in livsmedel i frysdelen först efter att funktionen SUPER COOL har avslutats.

Hur du förflyttar dig på displayen Inställning av temperaturer:

När produkten sätts på indikerar kylskåpets display inställt temperaturvärde. För att ändra temperaturen, tryck på knapparna - och +. Varje gång som knapparna trycks ned ökas eller minskas temperaturen och kylnivån som genereras inuti utrymmet justeras därefter. Temperaturvärdena som kan väljas för kyldelen är +8 °C, +7 °C, +6 °C, +5 °C, +4 °C, +3 °C och +2 °C. Om SUPERKYL-funktionen är aktiverad, kan inte kylens temperatur ändras.

Statiskt system

Modellerna utan A.I.R.-system har sin kyldel i den bakre innerväggen för utrymmena. Väggen täcks med frost eller vattendroppar beroende på om kompressorn är i drift eller i pausläge: Båda förhållandena är normala. Om vredet för KYLENS FUNKTION är inställd på höga värden med stor mängd livsmedel och en hög omgivningstemperatur kan apparaten fungera kontinuerligt och ge en överdriven frostbildning och elförbrukning: Vrid vredet till lägre värden (en automatisk avfrostning utförs). I statiska apparater cirkulerar luften på ett naturligt sätt: Den kallaste luften tenderar att sjunka eftersom den är tyngst. Fördela livsmedlen på följande sätt:

Mat	Placering i kylskåpet
Kött och rensad fisk	Ovanför lådorna för frukt och grönsaker
Färskost	Ovanför lådorna för frukt och grönsaker
Tillagad mat	På vilken hylla som helst
Salami, formbröd, choklad	På vilken hylla som helst
Frukt och grönsaker	I lådoma för frukt och grönsaker
Ägg	I därtill avsedd dörrhylla
Smör och margarin	I därtill avsedd dörrhylla
Flaskor, läskburkar, mjölk	I därtill avsedd dörrhylla

Använda kylen på bästa sätt.

• Reglera temperaturen på displayen.
- Tryck på knappen SUPER COOL (snabbkylning) för att snabbt sänka temperaturen, t.ex. när kylutrymmet har fyllts efter ett stort matinköp. Funktionen kopplar från automatiskt när nödvändig tid har förlutit.
- Ställ endast in kall eller ljummen mat och undvik att ställa in varm mat (se Säkerhetsföreskrifter och råd).
- Kom ihåg att tillagade livsmedel inte håller längre än råa livsmedel.
- Ställ inte in vätskor i behållare utan lock: Detta ökar fuktigheten inuti kylen och kondens bildas

HYLLOR: Täckta eller galler.

Hyllorna kan dras ut och regleras i höjd med därtill avsedda skenor för placering av större behållare eller livsmedel. För att reglera höjden behöver inte hyllan dras ut fullständigt.

AIR\*

Känns igen av anordningen som sitter på kylutrymmets övre vägg (se figur).

* Variabler för nummer och/eller position. Finns endast på vissa modeller.

AIR systemet ger en optimal förvaring av livsmedel eftersom den återställer temperaturen snabbt efter att dörren har öppnats och fördelar temperaturen jämnt: Den utblåsta luften (A) kyls ned när den kommer i kontakt med den kalla väggen, medan den varmare luften (B) sugs ut (se figur).

TEMPERATURINDIKATOR ^* : För att fastställa det kallaste området i kylen.

1. Kontrollera att indikatorn visar OK (se figur).

1. Om indikatorn är helt svart betyder det att temperaturen är för hög: Vrid vredet för KYLENS FUNKTION till ett högre läge (kallare) och vänta cirka 10 timmar tills temperaturen har stabiliserats.
2. Kontrollera indikatorn igen: Reglera på nytt om det är nödvändigt. Om stora mängder livsmedel har ställts in eller om dörren för kylen har öppnats ofta är det normalt att indikatorn inte visar OK. Vänta minst 10 timmar innan vredet för KYLENS FUNKTION vrids till ett högre läge.

Använd frysen på bästa sätt

• Reglera temperaturen på kontrollpanelen.
• Färska livsmedel ska inte placeras så att de kommer i kontakt med redan infrysta livsmedel. Färska livsmedel ska placeras i det övre utrymmet för INFRYSNING och FÖRVARING där temperaturen sjunker under -18 °C och garanterar en snabb infrysning.
• För att frysa in mat på ett korrekt och säkert sätt ska funktionen SUPER FREEZE aktiveras 24 timmar innan maten sätts in. Efter att maten har satts in måste funktionen SUPER FREEZE aktiveras igen. Sedan stängs funktionen av automatiskt efter 24 timmar.
• Frys inte in livsmedel som håller på att tina eller har tinat. Sådana livsmedel måste konsumeras inom 24 timmar eller frysas om efter tillagning.
• Lägg aldrig in igenkorkade eller hermetiskt tillslutna glasflaskor i frysen. De kan gå sönder.
• Max. mängd livsmedel som kan frysas in dagligen anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex.: 4 kg/24h).

! Undvik att öppna dörren under infrysningen.
! Vid strömavbrott eller vid fel ska dörren för frysen inte öppnas: På detta sätt kan kylda och frysta livsmedel förvaras utan problem under cirka 9 - 14 timmar.
! För att få större utrymme i frysdelen kan du ta ur lådorna (utom den längst ner och eventuellt lådan för COOL CARE ZONE med varierbar temperatur), och ordna matvarorna direktpå frysplattorna.

* Variabler för nummer och/eller position. Finns endast på vissa modeller.

Koppla från strömmen

Vid rengöring och underhåll ska apparaten kopplas från elnätet:

1. Håll knappen ON/OFF nedtryckt för att stänga av apparaten.
2. Dra ut stickkontakten ur vägguttaget.

! Om du inte följer denna procedur kan larmet lösa ut: Larmet beror inte på någon felfunktion. För att återställa den normala funktionen är det bara att hålla knappen ON/OFF intryckt i mer än två sekunder. Följ punkterna 1 och 2 för att koppla från apparaten från elnätet.

Rengör apparaten

• De yttre och inre delarna samt tätningslisten av gummi kan rengöras med en svamp indränkt med ljummet vatten och natriumbikarbonat eller mild tvål. Använd inte lösningsmedel, slipmedel, blekmedel eller ammoniak.
• De utdragbara tillbehören kan blötläggas i varmt vatten och tväl eller handdiskmedel. Skölj och torka dem försiktigt.
• Apparatens baksida har en benägenhet bli dammig. Dammet kan tas bort försiktig med hjälp av dammsugarröret efter att apparaten har stängts av och stickkontakten har dragits ut. Ställ in dammsugaren på medeleffekt.

Undvik mögel och dålig lukt

• Apparaten är tillverkad av hygieniska material som inte överför lukt. För att bibehålla denna effekt är det nödvändigt att maten alltid täcks över och försluts ordentligt. Detta förhindra dessutom att fläckar bildas.
• Om du vill stänga av apparaten under en längre tid ska den rengöras invändigt. Lämna sedan dörrarna öppna.

Frosta av apparaten

! Följ anvisningarna nedan.

Påskynda inte processen med andra anordningar eller verktyg än den medlevererade skrapan. I annat fall kan kylsystemet skadas.

Kylen är utrustad med automatisk avfrostning: Vattnet leds mot den bakre väggen genom ett därtill avsett dräneringshål (se figur) där värmen som produceras av kompressorn gör att vattnet avdunstar. Det enda du behöver göra är att regelbundet rengöra dräneringshålet så att vattnet kan rinna ut utan problem.

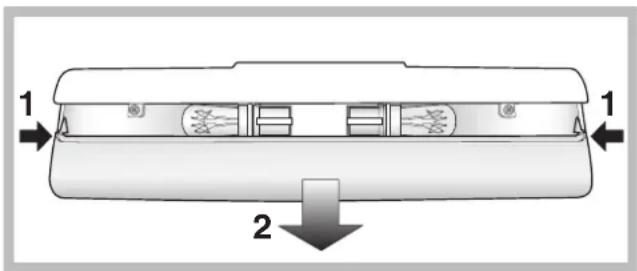

Stickkontakten ska dras ut ur vägguttaget när lampan i kylutrymmet byts ut. Följ anvisningarna nedan. Ta bort skyddet för att komma åt lampan, se figuren. Byt ut lampan mot en likadan med den effekt som anges på skyddet.

Säkerhetsföreskrifter och råd

! Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa föreskrifter ingår i bruksanvisningen av säkerhetsskäl och ska läsas med stor uppmärksamhet.

Denna apparat är i enlighet med följande EU-direktiv:

• 73/23/CEE från 19/02/73 (Lågspänningsdirektiv) och följande ändringar.
• 89/336/CEE från 03/05/89 (Elektromagnetisk kompatibilitet) och följande ändringar.
• 2002/96/CE.

Säkerhet i allmänhet

• Apparaten är avsedd för en ej yrkesmässig användning i hemmet.
• Apparaten ska användas för att förvara och frysa mat. Apparaten ska endast användas av vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.
• Apparaten får inte installeras utomhus (ej heller om utrymmet är skyddat) eftersom det är mycket farligt att låta den utsättas för väder och vind.
• Ta inte i apparaten med bara fötter eller med våta eller fuktiga händer eller fötter.
• Ta inte på de inre kyldelarna: Det finns risk för köldskador och andra skador.
• Ta tag i stickkontakten när du ska dra ut den ur vägguttaget. Dra inte i sladden.
• Stickkontakten ska dras ut innan rengörings- och underhållsmoment utförs. Det räcker inte med att trycka ned ON/OFF-knappen på displayen minst två sekunder för att eliminera all typ av elektrisk kontakt.
• Ingrip aldrig på inre mekanismer för att försöka reparera apparaten vid funktionsfel.
• Använd inga vassa verktyg eller elektriska apparater inuti utrymmen för fryst mat, såvida dessa inte har rekommenderats av tillverkaren.
• Stoppa inte in iskuber i munnen som precis har tagits ut ur friesen.
• Denna utrustning ska inte användas av barn, personer med psykiska eller fysiska handikapp eller som saknar erfarenhet av utrustningen. Undantag kan göras om utrustningen används under översikt av en vuxen eller om erforderliga anvisningar har getts angående användningen av utrustningen av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt för att försåkra dig om att de inte leker med utrustningen.
• Emballagematerialet ska inte användas som leksaker för barn.

Kassering

- Kassering av emballagematerialet: Respektera lokala föreskrifter, så att emballaget kan återanvändas.

- Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Spara energi och värna om miljön

• Installera apparaten i en sval och välventilerad omgivning. Skydda apparaten mot direkt solljus och undvik att placera den i närheten av värmekällor.
• Öppna dörrarna så lite som möjligt när du ställer in eller tar ut livsmedel ur apparaten.

Varje gång som dörrarna öppnas förbrukas en stor mängd energi.

• Fyll inte apparaten med för mycket livsmedel: För en god förvaring ska den kalla luften kunna cirkulera fritt. Om cirkuleringen förhindras arbetar kompressorn oavbrutet.
• Ställ inte in varma livsmedel: En höjning av den inre temperaturen tvingar kompressorn att arbete hårt och mycket energi slösas bort.
• Frosta av apparaten när is bildas (se Underhåll). Ett tjocktislager gör det svårare för kylan att sprida sig till livsmedlen och detta gör att energiförbrukningen ökar.

Fel och åtgärder

Det kan inträffa att apparaten inte fungerar. Innan du ringer till Kundservice (se Kundservice) ska du kontrollera att det inte rör sig om ett problem som kan åtgårdas på ett enkelt sätt med hjälp av följande lista.

Displayen är släckt.

- Stickkontakten är inte ordentligt instucken i vägguttaget eller inte tillräckligt instucken för att ge kontakt. I annat fall kan det saknas ström i huset.

Motorn startar inte.

- Apparaten är försedd med en motorskyddskontroll (se Start och användning).

Displayen lyser svagt.

- Dra ut stickkontakten, vrid den ett varv runt sig själv och stick sedan åter in den i vägguttaget.

Larmet ljuder, på displayen blinkar LARM ÖPPEN DÖRR (i stället för KYLENS temperatur visas "dr").

- Kylens dörr har varit öppen mer än två minuter. Ljudsignalen tystnar när dörren stängs eller genom att stänga av och sedan sätta på produkten.

Kylen och frysen kyler dåligt.

• Dörrarna stänger inte ordentligt eller så är packningarna skadade.
  • Dörrarna öppnas väldigt ofta.
• En för hög temperatur har ställts in (se Start och användning).
• Kylskåpet eller frysen har fyllts för mycket.

Livsmedlen fryser i kylen.

- En för låg temperatur har ställts in (se Start och användning).

Motorn är kontinuerligt i drift.

• Funktionen SUPER COOL har aktiverats
• Dörren är inte ordentligt stängd eller har öppnats ideligen.
- Omgivningstemperaturen är mycket hög.

Apparaten ger ifrån sig mycket buller.

• Apparaten står inte fullständigt plant (se Installation).
- Apparaten har installerats mellan möbler eller föremål som vibrerar och avger buller.
- Den inre kylgasen avger ett lätt buller även när kompressorn är stillastående: Detta är normalt.

Funktionerna avslutas i förtid.

- Elektriska störningar på elnätet eller kortare strömavbrott.

Det finns vatten på kylens botten.

- Dräneringshålet för vattnet är igensatt (se Underhåll).
