Produkttyp	Kyl-/fryskombination
Märke	Hotpoint
Modell	ENTMH 18320 VW O3
Färg	Vit
Kylsystem	Cirkulationskylning med AIR-system
Aktivt syre	Ja, ozon för att minska bakterier
Temperaturreglering	Mekanisk temperaturväljare (steg 1–5)
Kylavdelning avfrostning	Automatisk
Frysfackets avfrostning	Manuell
Användbar volym kylavdelning	Ca 200 liter (uppskattat)
Användbar volym frysfack	Ca 30 liter (uppskattat)
Frysningskapacitet	4 kg/24h (enligt typskylt)
Förvaringstid vid fel	9–14 timmar
Innelysning	Ja, utbytbar (15 W eller 25 W)
Justerbara hyllor	Ja, höjjusterbara glashyllor
Grönsakslåda	Med fuktighetsregulator
Ägghållare	Ja
Flaskhållare	Ja
Dörrslaget kan ändras	Ja, via kundservice
Nätspänning	220–240 V
Effektförbrukning	Max 150 W
Nivelleringsfötter	Ja, justerbara fram
Tillbehör ingår	Ägghållare, flaskhållare, avståndshållare

Vanliga frågor - ENTMH 18320 VW O3 HOTPOINT

Vad gör jag om innelysningen inte fungerar?

Kontrollera att stickkontakten sitter ordentligt i uttaget och att det finns ström. Om så är fallet, byt lampan: Dra ur kontakten, öppna lampkåpan (se bild) och byt lampan mot en med samma effekt (15 W eller 25 W).

Hur avfrostar du frysfacket?

Vrid temperaturväljaren till läge ● (Av). Slå in frysprylen och förvara den kall. Låt locket stå öppet tills frosten smält. Du kan ställa en kastrull med varmt vatten inuti för att påskynda processen. Rengör och torka facket noggrant innan du slår på apparaten igen.

Hur ställer jag in temperaturen korrekt?

Temperaturväljaren har steg från 1 (varmare) till 5 (kallare). För normal användning rekommenderar vi ett mellanläge. Kontrollera osttermometern (om sådan finns): Indikeringen 'OK' visar rätt temperatur. Om inte, ställ in ett högre steg och vänta 10 timmar.

Varför bildas frost på bakväggen i kylavdelningen?

Detta är helt normalt. Bakväggen innehåller en förångare som växelvis uppvisar frost eller vattendroppar beroende på kompressorns drift. Kylskåpet fungerar felfritt.

Vad är AIR-systemet?

AIR-systemet säkerställer en snabb och jämn temperaturfördelning i kylutrymmet efter att dörren öppnats. Det innehåller ett filter med silverjoner som minskar bakterier med 70 % och minskar lukter.

Hur byter man dörrslaget?

Dörrslaget kan bytas, men endast av auktoriserad kundservice. Kontakta Hotpoint kundservice om du vill byta slag.

Vad gör man vid ökat driftljud?

Se till att apparaten står vågrätt (justera nivelleringsfötterna) och inte har kontakt med möbler eller väggar. Ett svagt ljud från kylmedlet är normalt. Om apparaten vibrerar, kontrollera placeringen.

Kan jag byta lampkåpan själv?

Ja, dra först ur stickkontakten. Öppna lampkåpan enligt anvisningarna (oftast genom att trycka eller dra). Byt lampan mot en med samma effekt (15 W eller 25 W) och form. Sätt tillbaka kåpan.

Hur rengör jag kylskåpet på rätt sätt?

Stäng av apparaten och dra ur kontakten. Rengör inre och yttre ytor med en svamp och ljummet vatten med lite bikarbonat eller mild diskmedel. Använd inga slipmedel eller lösningsmedel. Tillbehören kan rengöras i varmt diskvatten.

Vad betyder symbolerna på Active Oxygen-enheten?

Enheten avger cykliskt ozon. Den gröna lysdioden indikerar aktiv ozonavgivning, den blå lysdioden standby-läget. Den lätta ozonlukten (som efter ett åskväder) är normal och ofarlig.

BRUKSANVISNING ENTMH 18320 VW O3 HOTPOINT

Innehållsförteckning

Bruksanvisning, 1

Kundservice, 4

Beskrivning av apparaten, 9

Omhängning av dörr, 12

Installation, 37

Start och användning, 38

Underhåll och skötsel, 38

Säkerhetsföreskrifter och råd, 39

Fel och åtgärder, 40

NO

Norsk

• Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).
• Om apparaten inte fungerar och felet inte kan åtgärdas trots alla kontroller kan du ringa till närmaste servicecenter.

Uppge:

• typ av fel
• maskinmodell (Mod.)
  • serienummer (S/N)

Denna information anges på märkskylten som sitter i kylutrymmet nedan till vänster.

Vänd dig aldrig till ej auktoriserade tekniker och tillåt inte att reservdelar som inte är original monteras.

NO

Teknisk assistanse

Før du kontakter Teknisk assistanse:

Beskrivning av apparaten Översiktsvy

Anvisningarna angående användning gäller för flera olika modeller och därför kan delar i figuren skilja sig åt i förhållande till din inköpta apparat. Beskrivning av mer komplicerade delar finns på följande sidor.

1 JUSTERFOT
2 FRUKT och GRÖNSAKER
3 HYLLAS*
4 TEMPERATURVREDET
5 AIR*
6 ACTIVE OXIGEN*
7 Utdragbar hylla med ÄGGHÅLLARE
8 Utdragbar hylla för VAROR*
9 FLASKHYLLA

* Variabler för nummer och/eller position, Finns endast på vissa modeller.

NO

Om det är nödvändigt ändra öppningsriktning för dörrarna hänvisas till serviceverkstaden.

NO

1 = menší chlad 5 = väčší chlad

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.

! Lås noggrant anvisningarna: Viktig information angående installation, användning och säkerhet anges.

Placering och anslutning

Placering

1. Placera apparaten i en välventilerad och ej fuktig omgivning.
2. Sätt inte igen de bakre ventilationsgallren: Kompressorn och kondensatorn avger värme och kräver en god ventilation för att fungera på ett korrekt sätt och med låg elförbrukning.
3. Lämna ett avständ på minst 10 cm mellan apparatens övre del och eventuella ovanstående möbler och minst 5 cm mellan sidostycken och sidostående möbler eller väggar.
4. Apparaten ska stå på ett långt avständ från värmekällor (direkt solljus, elspis).
5. Se till att det upprätthålls ett optimalt avständ mellan apparaten och den bakomliggande väggen genom att montera de distanser som finns i installationssatsen. Följ anvisningarna i instruktionsbladet.

Nivellering

1. Installera apparaten på ett plant och stabilt golv.
2. Om golvet inte är fullständigt horisontellt kan du kompensera genom att skruva på de främre stödfötterna.

Elanslutning

Placera apparaten vertikalt efter transporten och vänta minst 3 timmar innan den ansluts till elsystemet. Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.
• Vägguttaget tål maskinens max. effektbelastning som anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex. 150 W).
• Matningsspänningen är inom de värden som anges på märkskylten som sitter nedan till vänster (t.ex. 220 - 240 V).
• Vägguttaget är kompatibelt med apparatens stickkontakt. I annat fall ska du låta en aukloriserad tekniker byta ut stickkontakten (se Kundservice). Använd inte förlängningssladdar och grenuttag.

! När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

! Kabeln ska inte böjas eller pressas samman.

! Kabeln ska kontrolleras regelbundet och får endast bytas ut av auktoriserade tekniker(se Kundservice).

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Start och användning

Start av apparaten

! Innan apparaten startas ska installationsanvisningarna följas (se Installation).

! Innan apparaten ansluts ska utrymmena och tillbehören rengöras med ljummet vatten och bikarbonat.

1. Sätt in stickkontakten i vägguttaget och försäkra dig om att lampan för den inre belysningen tänds.
2. Vrid TEMPERATURVREDET till ett medelvärde. Efter några timmar kan livsmedlen ställas in i kylen.

Reglering av temperaturen

Temperaturen inuti kylutrymmet regleras automatiskt, beroende på termostatvredets läge.

$$ \mathbf {1} = \text { minst kallt } \quad \mathbf {5} = \text { mest kallt } $$

Vi råder dig dock att använda ett mellanläge.

För att öka utrymmet och för en förbättring ur praktisk och estetisk synvinkel, är den kylande delen för apparaten placerad inuti kylutrymmets bakre vägg. Under driften täcks denna vägg med frost eller vattendroppar, beroende på om kompressorn är igång eller i pausläge. Oroa dig inte för detta! Kylskåpet fungerar på ett normalt sätt.

Om vredet för KYLENS FUNKTION är inställd på höga värden med stor mängd livsmedel och en hög omgivningstemperatur kan apparaten fungera kontinuerligt och ge en överdriven frostbildning och elförbrukning: Vrid vredet till lägre värden (en automatisk avfrostning utförs). I statiska apparater cirkulerar luften på ett naturligt sätt: Den kallaste luften tenderar att sjunka eftersom den är tyngst. Fördela livsmedlen på följande sätt:

Mat	Placering i kylskåpet
Kött och rensad fisk	Ovanför lådorna för frukt och grönsaker
Färskost	Ovanför lådorna för frukt och grönsaker
Tillagad mat	På vilken hylla som helst
Salami, formbröd, choklad	På vilken hylla som helst
Frukt och grönsaker	I lådorna för frukt och grönsaker
Ägg	I därtill avsedd dörrhylla
Smör och margarin	I därtill avsedd dörrhylla
Flaskor, läskburkar, mjölk	I därtill avsedd dörrhylla

TEMPERATURINDIKATOR*: För att fastställa det kallaste området i kylen.

1. Kontrollera att indikatorn visar OK (se figur).

1. Om texten OK inte visas betyder det att temperaturen är för hög: Vrid vredet för KYLENS FUNKTION till ett högre läge (kallare) och vänta cirka 10 timmar tills temperaturen har stabiliserats
2. Kontrollera indikatorn igen: Reglera på nytt om det är nödvändigt. Om stora mängder livsmedel har ställts in eller om dörren för kylen har öppnats ofta är det normalt att indikatorn inte visar OK. Vänta minst 10 timmar innan vredet för KYLENS FUNKTION vrids till ett högre läge.

Använd kylen på bästa sätt

• Vrid på TEMPERATURVREDET för att reglera temperaturen (se Beskrivning).
• Ställ endast in kall eller ljummen mat och undvik att ställa in varm mat (se Säkerhetsföreskrifter och råd).
• Kom ihåg att tillagade livsmedel inte håller längre än råa livsmedel.
• Ställ inte in vätskor i behållare utan lock: Detta ökar fuktigheten inuti kylen och kondens bildas.

HYLLOR*: Täckta eller galler.

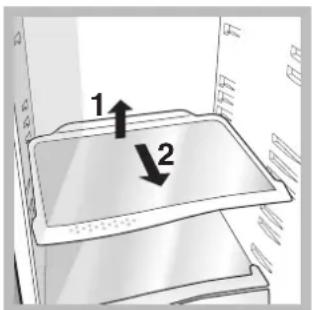

Hyllorna kan dras ut och regleras i höjd med därtill avsedda skenor (se figur) för placering av större behållare eller livsmedel. För att reglera höjden behöver inte hyllan dras ut fullständigt.

* Variabler för nummer och/eller position. Finns endast på vissa modeller.

ACTIVE OXIGEN

Denna anordning släpper ut ozonmolekyler i kylskåpet, ett ämne som finns i naturen och som angriper bakterier och mikroorganismer. På detta sätt minskas bakteriespridningen och dålig lukt inuti kylskåpet.

Den fastställer automatiskt nödvändig mängd ozon för att förlänga livsmedlens hållbarhetstid, minska dålig lukt och förebygga bakteriebildning.

Inuti kylskåpet kan man känna en svag lukt, som påminner om lukten man ibland kan känna efter ett åskväder. Detta beror på ozonet som bildas från blixtarna och är fullständigt normalt. Mängden som produceras av anordningen är mycket liten och sönderfaller snabbt med den antibakteriella effekten.

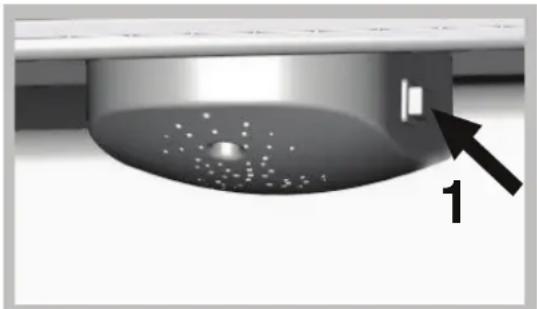

Anordningen aktiveras genom att trycka på därtill avsedd knapp på anordningens lock (kyldelen).

När funktionen Active Oxygen är aktiv, sänder anordningen omväxlande (och upprepade gånger tills funktionen inaktiveras) ut ozon (signaleras av grön lysdiod på anordningen inuti kylskåpet) följt av en paus när ingen ozon sänds ut (signaleras med den blå lysdioden).

AIR\*

Känns igen av anordningen som sitter på kylutrymmets övre vägg (se figur).

AIR systemet ger en optimal förvaring av livsmedel eftersom den återställer temperaturen snabbt efter att dörren har öppnats och fördelar temperaturen jämnt: Den utblåsta luften (A) kyls ned när den kommer i kontakt med den kalla väggen, medan den varmare luften (B) sugs ut (se figur).

* Variabler för nummer och/eller position. Finns endast på vissa modeller.

Produkterna AIR är dessutom försedda med ett filter som med hjälp av en särskild sammansättning med silverjoner medger att minska närvaron av bakterier med 70% och odörer inuti kylutrymmet. På så sätt konserveras maten på ett bättre sätt. Om vredet för KYLENS FUNKTION är inställd på höga värden med stor mängd livsmedel och en hög omgivningstemperatur kan apparaten fungera kontinuerligt och ge en överdriven frostbildning och elförbrukning: Vrid vredet till lägre värden (en automatisk avfrostning utförs).

FRUKT- OCH GRÖNSAKSLÅDA\*

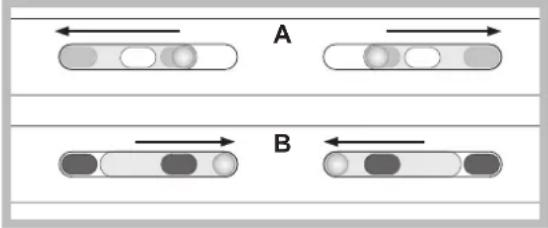

Frukt- och grönsakslådorna som finns i kylskåpet är särskilt utformade för att hålla frukt och grönsaker fräscha och krispiga. Öppna fuktreglaget (position B)om du vill förvara maten i en torrare miljö (t.ex. för grönsaker), eller stäng (läge A) för en fuktigare miljö (t.ex. för frukt).

Använd frysen på bästa sätt

• Frys inte in livsmedel som håller på att tina eller har tinat. Sådana livsmedel måste tillagas för att konsumeras (inom 24 timmar).
• Färska livsmedel ska inte placeras så att de kommer i kontakt med redan infrysta livsmedel. Färska livsmedel ska placeras i det övre utrymmet för INFRYSNING och FÖRVARING där temperaturen sjunker under -18 °C och garanterar en snabb infrysning.
• Lägg aldrig in igenkorkade eller hermetiskt tillslutna glasflaskor i frysen. De kan gå sönder.
• Max. mängd livsmedel som kan frysas in dagligen anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex.: 4 kg/24h).

! Undvik att öppna dörren under infrysningen.

! Vid strömavbrott eller vid fel ska dörren för frysen inte öppnas: På detta sätt kan kylda och frysta livsmedel förvaras utan problem under cirka 9 - 14 timmar.

! Om omgivningstemperaturen är lägre än 14 °C under en längre tid, nås inte nödvändig temperatur för att garantera en lång förvaring i frysutrymmet och förvaringstiden blir därför kortare.

Underhåll och skötsel

Koppla från strömmen

Vid rengöring och underhåll ska apparaten kopplas från elnätet, genom att dra ur stickkontakten ur vägguttaget: Det är inte tillräckligt att vrida temperaturvredet till läget (avstängd apparat) för att eliminera all typ av elektrisk kontakt.

Rengör apparaten

• De yttre och inre delarna samt tätningslisten av gummi kan rengöras med en svamp indränkt med ljummet vatten och natriumbikarbonat eller mild tvål. Använd inte lösningsmedel, slipmedel, blekmedel eller ammoniak.
• De utdragbara tillbehören kan blötläggas i varmt vatten och tvål eller handdiskmedel. Skölj och torka dem försiktigt.
• Apparatens baksida har en benägenhet bli dammig. Dammet kan tas bort försiktig med hjälp av dammsugarröret efter att apparaten har stängts av och stickkontakten har dragits ut. Ställ in dammsugaren på medeleffekt.

Undvik mögel och dålig lukt

• Apparaten är tillverkad av hygieniska material som inte överför lukt. För att bibehålla denna effekt är det nödvändigt att maten alltid täcks över och försluts ordentligt. Detta förhindra dessutom att fläckar bildas.
• Om du vill stänga av apparaten under en längre tid ska den rengöras invändigt. Lämna sedan dörrarna öppna.

Frosta av apparaten

! Följ anvisningarna nedan.

Påskynda inte processen med andra anordningar eller verktyg än den medlevererade skrapan. I annat fall kan kylsystemet skadas.

Kylen är utrustad med automatisk avfrostning: Vattnet leds mot den bakre väggen genom ett därtill avsett dräneringshål (se figur) där värmen som produceras av kompressorn gör att vattnet avdunstar. Det enda du behöver göra är att regelbundet rengöra dräneringshålet så att vattnet kan rinna ut utan problem.

Om frostskiktet är tjockare än 5 mm måste frysutrymmet frostas av manuellt:

1. Vrid TEMPERATURVREDET till läge.
2. Linda in kylda och frysta livsmedel med papper och placera dem på en sval plats.
3. Lämna dörren öppen tills frosten har smält fullständigt. Ställ in behållare med ljummet vatten för att underlätta avfrostningen.
4. Vissa apparater är försedda med ett DRÄNERINGSSYSTEM för att leda ut vattnet: låt vattnet rinna ut i en behållare
5. Vänta cirka 2 timmar innan varorna läggs in i frysskåpet så att det råder optimala förvaringsförhållanden.

Byte av lampa

Stickkontakten ska dras ut ur vägguttaget när lampan i kylutrymmet byts ut. Följ anvisningarna nedan. Ta bort skyddet för att komma åt lampan, se figuren. Byt ut lampan mot en likadan med den effekt som anges på skyddet (15 W eller 25 W).

Säkerhetsföreskrifter och råd

! Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa föreskrifter ingår i bruksanvisningen av säkerhetsskäl och ska läsas med stor uppmärksamhet.

Denna apparat är i enlighet med följande EU-direktiv:

• 73/23/CEE från 19/02/73 (Lågspänningsdirektiv) och följande ändringar.
• 89/336/CEE från 03/05/89 (Elektromagnetisk kompatibilitet) och följande ändringar.
• 2002/96/CE.

Säkerhet i allmänhet

• Apparaten är avsedd för en ej yrkesmässig användning i hemmet.
• Apparaten ska användas för att förvara och frysa mat. Apparaten ska endast användas av vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.
• Apparaten får inte installeras utomhus (ej heller om utrymmet är skyddat) eftersom det är mycket farligt att låta den utsättas för väder och vind.
• Ta inte i apparaten med bara fötter eller med våta eller fuktiga händer eller fötter.
• Ta inte på de inre kyldelarna: Det finns risk för köldskador och andra skador.
• Ta tag i stickkontakten när du ska dra ut den ur vägguttaget. Dra inte i sladden.
• Stickkontakten ska dras ut innan rengörings- och underhållsmoment utförs. Det är inte tillräckligt att vrida TEMPERATURVREDET till läget ● (avstängd apparat) för att eliminera all typ av elektrisk kontakt.
• Ingrip aldrig på inre mekanismer för att försöka reparera apparaten vid funktionsfel.
• Använd inga vassa verktyg eller elektriska apparater inuti utrymmen för fryst mat, såvida dessa inte har rekommenderats av tillverkaren.
• Stoppa inte in iskuber i munnen som precis har tagits ut ur frysen.
• Denna utrustning ska inte användas av barn, personer med psykiska eller fysiska handikapp eller som saknar erfarenhet av utrustningen. Undantag kan göras om utrustningen används under översikt av en vuxen eller om erforderliga anvisningar har getts angående användningen av utrustningen av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt för att försäkra dig om att de inte leker med utrustningen.
• Emballagematerialet ska inte användas som leksaker för barn.

Kassering

• Kassering av emballagematerialet: Respektera lokala föreskrifter, så att emballaget kan återanvändas.
• Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Spara energi och värna om miljön

• Installera apparaten i en sval och välventilerad omgivning. Skydda apparaten mot direkt solljus och undvik att placera den i närheten av värmekällor.
• Öppna dörrarna så lite som möjligt när du ställer in eller tar ut livsmedel ur apparaten. Varje gång som dörrarna öppnas förbrukas en stor mängd energi.
• Fyll inte apparaten med för mycket livsmedel: För en god förvaring ska den kalla luften kunna cirkulera fritt. Om cirkuleringen förhindras arbetar kompressorn oavbrutet.
• Ställ inte in varma livsmedel: En höjning av den inre temperaturen tvingar kompressorn att arbete hårt och mycket energi slösas bort.
• Frosta av apparaten när is bildas (se Underhåll). Ett tjocktislager gör det svårare för kylan att sprida sig till livsmedlen och detta gör att energiförbrukningen ökar.
• Se till att tätningslisterna alltid är rena och i ett gott skick så att det sluter åt ordentligt mot dörrarna och inte släpper ut kylan (se Underhåll).

Fel och åtgärder

Det kan inträffa att apparaten inte fungerar. Innan du ringer till Kundservice (se Kundservice) ska du kontrollera att det inte rör sig om ett problem som kan åtgårdas på ett enkelt sätt med hjälp av följande lista.

Lampan för den inre belysningen tänds inte.

- Stickkontakten är inte ordentligt instucken i vägguttaget (eller inte tillräckligt instucken för att ge kontakt), i annat fall kan det saknas ström i huset.

Kylen och frysen kyler dåligt.

• Dörrarna stänger inte ordentligt eller så är packningarna skadade.
  • Dörrarna öppnas väldigt ofta.
  • TEMPERATURVREDET är inte i korrekt läge.
• Kylskåpet eller frysen har fyllts för mycket.
• Rumstemperaturen där apparaten är placerad är lägre än 14 °C.

Livsmedlen fryser i kylen.

• TEMPERATURVREDET är inte i korrekt läge.
• Livsmedlen är i kontakt med den bakre väggen.

Motorn är kontinuerligt i drift.

• Dörren är inte ordentligt stängd eller har öppnats ideligen.
• Omgivningstemperaturen är mycket hög.
• Frostlagret är tjockare än 2 - 3 mm (se Underhåll).

Apparaten ger ifrån sig mycket buller.

• Apparaten står inte fullständigt plant (se Installation).
• Apparaten har installerats mellan möbler eller föremål som vibrerar och avger buller.
• Den inre kylgasen avger ett lätt buller även när kompressorn är stillastående: Detta är normalt.

Några av kylskåpets yttre delar håller en hög temperatur.

- Den höga temperaturen krävs för att undvika att det bildas kondens på några av apparatens delar.

Det finns frost eller vattendroppar nedtill på kylskåpsväggen.

• Detta är helt normalt för apparaten.

Det finns vatten på kylens botten.

- Dräneringshålet för vattnet är igensatt (se Underhåll).

Installasjon

Vi råder dig dock att använda ett mellanläge.
