Produkttype	Køle-fryseskab
Mærke	Hotpoint
Model	HTM1722V
Klimaklasse	SN (10-32°C), N (16-32°C), ST (16-38°C), T (16-43°C)
Kølemiddel	R600a (isobutan)
Antal stjerner i fryseren	4 stjerner (****)
Afrimning af køleskab	Automatisk
Afrimning af fryser	Manuel (1-2 gange om året)
Indvendig belysning	Specialpære, max 15 W
Termostat	Justerbar (fra 0 til MAX)
Nivelleringsfødder	Ja, justerbare foran

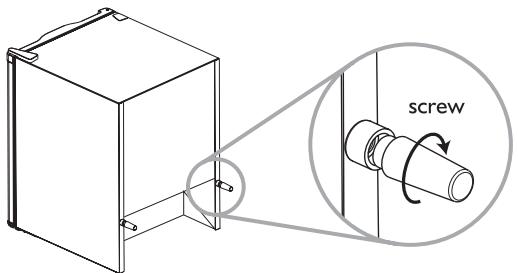

Bagstop	Ja, skal skrues i
Omvendt døråbningsretning	Muligt (kræver 2 personer)
Emballagematerialer	100% genanvendeligt
Isoleringsskummiddel	Cyclopentan (brandfarlig gas)
Strømforsyning	230 V, 50 Hz (standard estimat)
Energiforbrug	Energiklasse ikke specificeret, høj effektivitet
Rengøring	Blød svamp, lunkent vand, neutralt rengøringsmiddel; brug ikke slibende midler
Sikkerhed	Automatisk stop hvis dør åben (ikke specificeret), børnesikring (overvågning påkrævet)
Reservedele og reparationsmuligheder	Reparationer af kvalificeret tekniker; reservedele tilgængelige via serviceafdeling
Garanti	Omvendt døråbningsretning ikke dækket af garantien

Ofte stillede spørgsmål - HTM1722V HOTPOINT

Hvordan indstilles temperaturen i køleskabet og fryseren?

Brug termostaten: drej mod de laveste tal (MIN) for mindre kold temperatur, mod de højeste (MAX) for koldere. Position 0 stopper apparatet. Den ideelle temperatur afhænger af omgivelserne og hyppigheden af åbning.

Hvad gør jeg, hvis køleskabet ikke køler nok?

Kontroller, at døren lukker korrekt, at apparatet ikke er i nærheden af en varmekilde, at termostaten er indstillet korrekt, og at ventilationsgitrene ikke er blokerede.

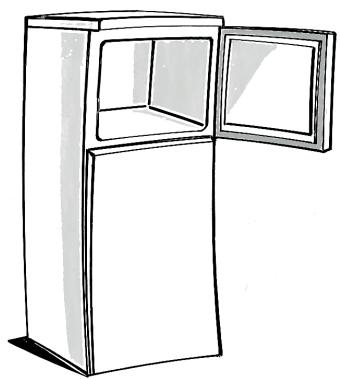

Hvordan afrimer jeg fryseren?

Tag stikket ud, tag maden ud (pakket i avis eller en køletaske), lad døren stå åben for at smelte isen. Fjern vandet, rengør med en svamp og lunkent vand. Skrab ikke isen med metalgenstande.

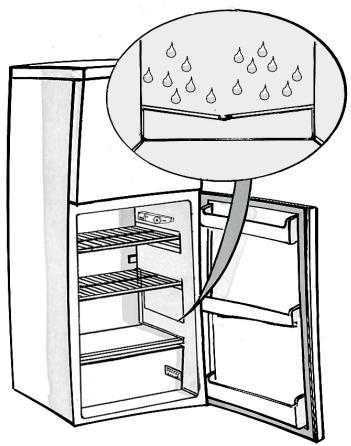

Hvorfor er der vand i bunden af køleskabet?

Afløbshullet for afrimningsvand er sandsynligvis tilstoppet. Rengør det med en piberenser eller en vatpind.

Hvad betyder gurglelyde og fløjtelyde fra apparatet?

Det er normale lyde fra kølemiddelkredsløbet. Det er ikke en fejl.

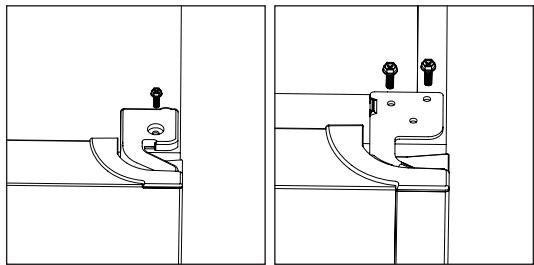

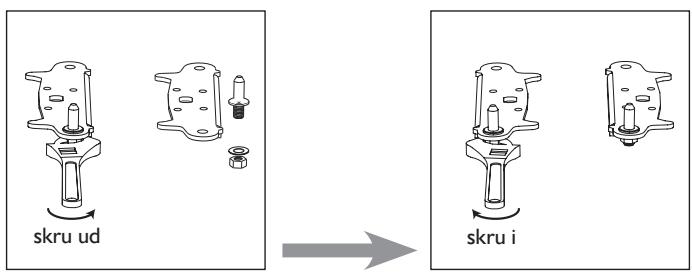

Hvordan vender jeg døråbningsretningen?

Tag stikket ud, tøm det. Med en stjerneskruetrækker, en flad skruetrækker og en unbrakonøgle demonterer du hængslerne og monterer dem på den anden side. Der kræves 2 personer. Se manualen for præcise trin.

Den indvendige belysning virker ikke, hvad gør jeg?

Kontroller strømforsyningen, tag derefter stikket ud. Udskift pæren med en ny af samme type (max 15 W). Hvis problemet fortsætter, kontakt serviceafdelingen.

Hvordan rengør jeg indersiden af køleskabet?

Tag stikket ud. Brug en svamp med lunkent vand og/eller neutralt rengøringsmiddel. Skyl og tør med en blød klud. Brug ikke slibende eller brændbare produkter.

Hvad er den maksimale mængde frisk mad, der kan fryses på 24 timer?

Mængden er angivet på apparatets typeskilt. Den er ikke specificeret i vejledningen, men afhænger af modellen.

Hvad gør jeg ved længerevarende strømsvigt?

Undgå at åbne fryserdøren. Maden forbliver frosset i flere timer, hvis døren forbliver lukket. Når strømmen er genoprettet, kontroller maden.

BRUGSANVISNING HTM1722V HOTPOINT

FORSIKTIG: Apparatet er ikke beregnet på å settes i gang ved hjelp av en ekstern timer eller et separat fjernkontrollsystem.

ADVARSEL: Ismaskiner og/eller vanndispensere som ikke er direkte tilkoblet vannforsyningen, må kun fylles med drikkevann.

ADVARSEL: Automatiske ismaskiner og/eller vanndispensere må kobles til en vannforsyning som kun leverer drikkevann (med et vanntrykk på mellom 0,17 og 0,81 MPa (1,7 og 8,1 bar)).

Ikke berør apparatet med våte kroppsdeler, og ikke betjen apparatet uten å ha på deg sko.

Koble apparatet til strømnettet.

1. Skyll og tørk omhyggelig.

I. Apparatet virker ikke.

• Er det strømbrudd?
• Står støpselet skikkelig i stikkontakten?
• Er topolbryteren slått på?
• Har sikringen gått?
• Er strømledningen skadet?
• Start termostaten innstilt på O (Stop)?

5. Interiørlyset virker ikke.

Kontroller først punkt I, deretter:

• Apparatets fremre kant kan være varm. Dette hindrer dannelse af kondens og er ikke en defekt. Gurglende og hvislende lyde fra kølekredsen er helt normalt.
• servicenummeret (står efter ordet SERVICE på typeskiltet inde i apparatet).
• din adresse
• dit telefonnummer

SERVICE 00000000000

Bemærk

Læs sikkerhedsanvisningerne omhyggeligt, inden apparatet tages i brug. Gem dem et lettilgængeligt sted til eventuel senere brug. Disse anvisninger og selve apparatet er forsynet med vigtige oplysninger om sikkerhed, der altid skal læses og overholdes. Producenten fralægger sig ethvert ansvar i forbindelse med manglende overholdelse af sikkerhedsanvisningerne, for ukorrekt brug af apparatet eller for forkert indstilling af betjeningsknapperne.

SIKKERHEDSADVARSLER

Meget små (0-3 år) og mindre børn (3-8 år) skal holdes på afstand af apparatet, medmindre de er under konstant opsyn.

Børn på 8 år og derover samt personer, der er fysisk, sensorisk og mentalt funktionshæmmede eller uden forudgående erfaring og viden, må udelukkende betjene apparatet, hvis de er under opsyn eller har fået den nødvendige oplæring i sikker brug af apparatet samt forstår farerne ved forkert brug.

Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn, medmindre de er under opsyn.

TILLADT BRUG

Dette apparat er kun beregnet til husholdningsbrug, ikke professionel brug. Brug ikke apparatet udendørs.

Opbevar ikke eksplosiver eller brændbare materialer som aerosoldåser, og anbring eller anvend ikke benzin eller andre brændbare materialer i nærheden af apparatet, da det kan medføre antændelse, hvis apparatet utilsigtet bliver tændt.

FORSIGTIG: Apparatet er ikke beregnet til at blive startet ved hjælp af en ekstern timer eller en separat fjernbetjening.

Dette apparat er beregnet til husholdningsbrug samt til brug:

• i køkkenet på arbejdspladser, kontorer og/eller forretninger.
• på landbrugsejendomme og af kunder på hoteller, moteller og andre typer beboelser.
• på steder med bed and breakfast.
• i forbindelse med catering og lignende uden for detailsalget.

Den pære, der bruges i apparatet, er specifikt beregnet til husholdningsapparater, og den er ikke velegnet til brug til rumbelysning i hjemmet (Kommissionens forordning (EF) nr. 244/2009).

Apparatet er beregnet til drift i omgivelser med rumtemperaturer

inden for følgende intervaller, der svarer til den klimakategori, som er angivet på typepladen. Apparatet kan ikke fungere korrekt, hvis det i en længere periode får lov til at stå i en temperatur over eller under det angivne interval.

Klimaklasse

Omgivelsestemperatur (°C)

SN Fra 10 til 32

N Fra 16 til 32

ST Fra 16 til 38

T Fra 16 til 43

Dette apparat indeholder/DDC. Kølesystemet indeholder R600a (HC).

Apparater, der indeholder isobutan (R600a):

Isobutan er en naturlig gasart, der ikke påvirker miljøet, men den er brændbar.

Det er således nødvendigt at sikre sig, at kølesystemet ikke er defekt.

Vær særligt opmærksom på lækage fra kølesystemet.

ADVARSEL: Beskadig ikke skabets kølesystem.

ADVARSEL: Sørg for, at ventilationsåbningerne i apparatets kabinet eller i skabet ved indbygning ikke blokeres eller tildækkes.

ADVARSEL: Brug aldrig andre mekaniske, elektriske eller kemiske anordninger til at fremskynde afrimningen end dem, der anbefales af producenten.

ADVARSEL: Brug aldrig og anbring aldrig andet elektrisk udstyr i

apparatet end det, der er udtrykkeligt autoriseret af producenten.

ADVARSEL: Ismaskiner og/eller vandautomater, der ikke er sluttet direkte til vandforsyningen, må udelukkende fyldes med drikkevand.

ADVARSEL: Automatiske ismaskiner og vandautomater skal sluttes til en vandhane, der udelukkende leverer drikkevand (med et tryk på mellem 0,17 og 0,81 Mpa (1,7 og 8,1 bar).

Væsken i fryseelementerne (ugiftig) må ikke indtages (findes i visse modeller).

Isterninger og sodavandsis må ikke indtages umiddelbart efter, at de er taget ud af fryseren, da de kan give frostskader.

Apparater, der er beregnet til brug med et luftfilter i ventilatordækslet, skal altid have filteret monteret korrekt, når køleafdelingen er i funktion.

Glasflasker med væsker må ikke anbringes i fryserafdelingen, da de kan gå i stykker.

Bloker ikke ventilatoren (hvis den findes) med madvarer.

Kontroller, at dørene lukker korrekt, specielt fryseafdelingens dør, når der er anbragt madvarer i apparatet.

Beskadigede pakninger skal udskiftes så hurtigt som muligt.

Brug kun køleafdelingen til opbevaring af friske madvarer og fryseafdelingen til opbevaring af frostvarer, indfrysning af friske

madvarer samt fremstilling af isterninger.

Opbevar ikke uindpakkede madvarer i direkte kontakt med køle- eller fryseafdelingens indvendige overflader.

Apparatet har muligvis specielle afdelinger (afdeling til friske madvarer, boksen Nul grader ...).

De kan fjernes (medmindre andet er angivet i den specifikke håndbog til produktet), uden at apparatets funktion påvirkes.

C-pentan anvendes som opskumningsmiddel i isoleringsskummet. Denne gas er brændbar.

INSTALLATION

Installationen eller vedligeholdelsen skal udføres af en faguddannet elinstallator i henhold til producentens anvisninger og gældende lovgivning. Reparer eller udskift ingen af apparatets dele, medmindre det kræves specifikt i brugerhåndbogen.

Børn på ferie, plattfjorden, skal opbevares uden for børns rækkevidde under og efter installationen.

Flytning og opstilling af apparatet skal foretages af to eller flere personer. Bær beskyttelseshandsker ved udpakning og installation af apparatet.

Vær forsigtig i forbindelse med flytninger, så gulvet ikke bliver beskadiget (f.eks. parketgulv).

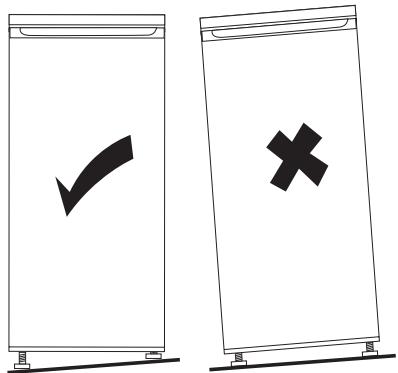

Opstil apparatet på et gulv eller en flade, som kan modstå vægten, og i omgivelser, som passer til dets anvendelse og størrelse.

Kontroller, at apparatet ikke er blevet beskadiget under transporten. Kontakt forhandleren eller serviceafdelingen, hvis der er problemer.

Under installationen kontrolleres det, at apparatet ikke beskadiger elkablet.

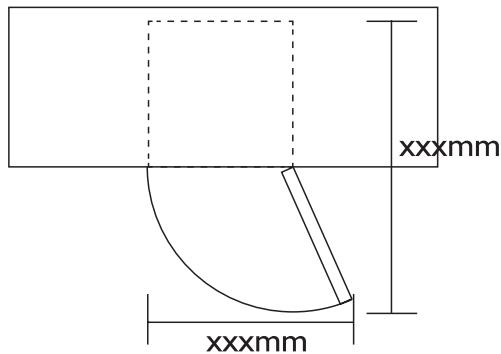

Der skal være fri plads på begge sider og over apparatet for at sikre tilstrækkelig ventilation.

Afstanden mellem apparatets bagside og væggen bagved skal være 50 mm for at undgå adgang til varme overflader. En reduktion af denne afstand vil øge produktets strømforbrug.

Tænd først for apparatet efter endt installation.

Det anbefales at vente mindst 2 timer efter installationen med at starte apparatet, således at kølesystemet fungerer perfekt.

Sørg for, at apparatet ikke opstilles i nærheden af en varmekilde.

ELEKTRISKE ADVARSLER

For at opfylde de gældende sikkerhedsbestemmelser for installationer skal der anvendes en multipolær afbryder med en afstand på mindst 3 mm mellem kontakterne, og apparatet skal ekstrabeskyttes.

Kontakt venligst en faguddannet tekniker for yderligere oplysninger, hvis det monterede stik ikke passer til stikkontakten.

Strømforsyningskablet skal være tilstrækkelig langt til, at det er muligt at slutte det indbyggede apparat til strømforsyningen. Ryk ikke strømforsyningskablet ud.

Udskift et beskadiget netkabel med et tilsvarende kabel.

Elkablet skal udskiftes af en faguddannet elinstallatør i henhold til producentens anvisninger og gældende lovgivning.

Kontakt et autoriseret servicecenter.

For apparater med fast stik skal man kontakte en faguddannet installatør, hvis stikket ikke passer til kontakten.

Der må ikke anvendes forlængerledninger eller multistikdåser.

Brug ikke apparatet, hvis det har en beskadiget netledning eller stik, hvis det ikke fungerer korrekt, eller hvis det er beskadiget eller er blevet tabt på gulvet. Hold netledningen væk fra varme overflader.

Efter endt installation må der ikke være direkte adgang til de elektriske dele. Rør ikke ved apparatet med våde kropsdele, og brug det ikke med bare fødder.

RENGØRING OG VEDLIGEHOLDELSE

Brug ikke rengøringsmidler til vinduer, skurende rengøringsmidler, brændbare væsker, rengøringsvoks, koncentrerede rengøringsmidler, blegemidler eller rengøringsmidler, der indeholder petroleum, på plastdele, skabets indersider og dørtætninger eller pakninger. Anvend ikke køkkenrulle, skuresvampe eller slibende rengøringsredskaber.

BESKYTTELSE AF MILJØET

BORTSKAFFELSE AF EMBALLAGEN

Emballagen kan genbruges 100% og er mærket med genbrugssymbolet.

Emballagen skal derfor bortskaffes i overensstemmelse med gældende, lokale regler for affaldshåndtering.

BORTSKAFFELSE AF HUSHOLDNINGSAPPARATER

Gør apparatet ubrugeligt ved at fjerne dørene og hylderne (hvis de findes) og klippe elkablet af, så børn ikke kan gemme sig i apparatet.

Apparatet er fremstillet af materialer, der kan genbruges.

Bortskaffelse skal ske i overensstemmelse med lokale regler for bortskaffelse af affald.

For yderligere oplysninger om behandling, genvinding og genbrug af elektriske husholdningsapparater skal man henvende sig til de lokale myndigheder, renovationsselskabet eller til den forretning, hvor apparatet er købt.

Dette apparat er i overensstemmelse med EU-direktiv 2012/19/EU, Affald af elektrisk og elektronisk udstyr (WEEE).

Ved at sikre at dette produkt bliver skrottet korrekt, hjælper man med til at forhindre potentielle, negative konsekvenser for miljøet og folkesundheden, der kunne opstå gennem uhensigtsmæssig bortskaffelse af dette produkt.

Symbolet på produktet eller på den ledsagende dokumentation angiver, at produktet ikke må behandles som husholdningsaffald, men skal afleveres på en genbrugsstation for elektrisk og elektronisk udstyr.

RÅD OM ENERGIBESPARELSE

Opstil apparatet et tørt sted med god ventilation og langt væk fra varmekilder (f.eks. radiator, komfur osv.), hvor det ikke udsættes for direkte sollys. Hvis det er nødvendigt, kan man bruge en isoleringsplade.

Følg anvisningerne på opstilling for at sikre passende ventilation.

Utilstrækkelig ventilation på apparatets bagside fører til øget energiforbrug og forringet afkølingseffektivitet.

Apparatets indvendige temperatur afhænger af rumtemperaturen, apparatets placering, og hvor tit døren åbnes. Disse faktorer skal tages i betragtning ved indstillingen af temperatur.

Lad dørene stå åbne så kort tid som muligt.

Optø frosne madvarer i køleafdelingen. De frosne madvarers lave temperatur afkøler madvarerne i køleafdelingen.

Lad varme madvarer og drikke køle ned, før de anbringes i apparatet.

Hyldernes placering i køleafdelingen påvirker ikke energiforbruget. Madvarerne skal anbringes på hylderne, så luften kan cirkulere korrekt (madvarerne må ikke berøre hinanden eller bagvæggen).

Fryseafdelingens opbevaringskapacitet kan udvides ved at fjerne kurvene og hylden Stop frost (hvis den findes), uden at det påvirker energiforbruget.

Produkter med høj energiklasse har højeffektive motorer, der kører i længere tid, men har et lavere energiforbrug.

Det er derfor helt normalt, at motoren kører i lang tid.

EU-OVERENSSTEMMELSESERKLÆRING

Dette apparat er udviklet, produceret og markedsført i overensstemmelse med kravene i følgende EU-direktiver:

LVD 2014/35/EU, EMC 2014/30/EU og RoHS 2011/65/EU.

Dette apparat er udviklet, produceret og markedsført i overensstemmelse med kravene om økonomisk design og energimærkning i EF-direktiverne: 2009/125/EF og 2010/30/EU.

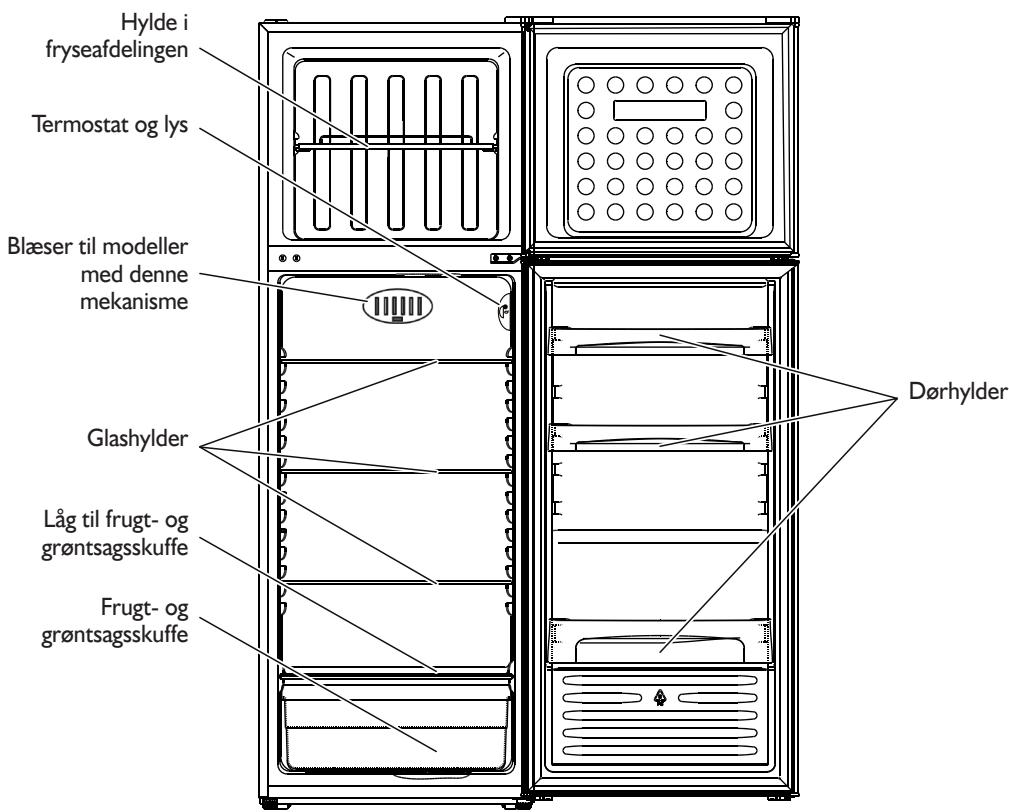

OVERSIGT

Denne illustration er kun vejledende, for yderligere detaljer se det pågældende apparat.

BRUG AF KØLEAFDELINGEN

Dette er et køleskab med ****-stjernet fryseafdeling.

Afrimningen af køleafdelingen er fuldautomatisk.

Igangsætning af køleskabet

Tilslut strøm til skabet.

Termostaten regulerer temperaturen i begge rum: køleafdeling og fryseafdeling.

I. For at sikre korrekt funktion og den bedst mulige opbevaring af madvarerne anbefales det at regulere termostaten i henhold til angivelserne på det medfølgende produktkort.

1. Når temperaturen i køleskabet ønskes ændret, skal man dreje termostatens reguleringsknap:
2. til de laveste tal/MIN, hvis der ønskes en MINDRE KOLD temperatur i skabet.
3. til de højeste tal/MAX, hvis der ønskes en KOLDERE temperatur.

Termostat på 0: køleskab og belysning er slukket.

1. Tryk på kontakten (fig. G) for at aktivere antikondensmekanismen.

Bemærk:

Rumtemperaturen, antallet af gange døren åbnes samt placeringen af skabet har betydning for temperaturen. Indstillingerne af termostaten skal derfor stå i forhold til disse faktorer.

Opbevaring af madvarer i køleskabet

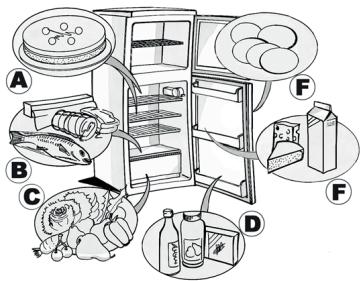

Anbring madvarerne som angivet på tegningen til højre.

A. Tilberedte madvarer B. Kød og fisk C. Frugt og grøntsager D. Flasker E. Æg F. Smør, mælkeprodukter, ost

Bemærk:

• Afstanden mellem hylderne og bagvæggen i køleskabet sikrer fri luftcirkulation.
• Madvarerne må ikke anbringes i direkte kontakt med skabets bagvæg.
• Læg ikke varme madvarer i køle- eller fryseafdelingen. Opbevar væsker i lukkede beholdere.
• Opbevaring af grøntsager med højt vandindhold kan medføre, at der dannes kondens på glashylden i grøntsagsskuffen. Dette påvirker ikke apparatets korrekte funktion.

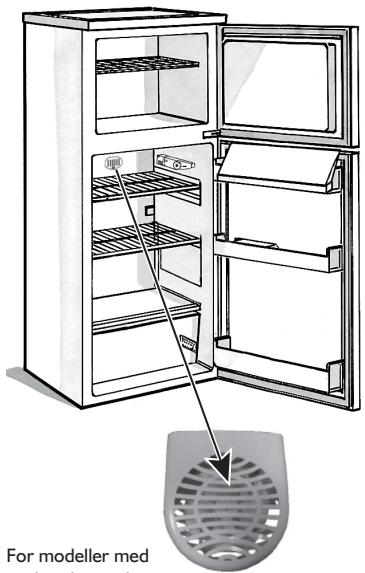

For modeller med antikondensmekanisme, se Fig. G

BRUG AF FRYSEAFDELINGEN

Fryseren er ***stjernet.

Her kan frostvarer opbevares i det antal måneder, der er angivet på pakningen. Herudover kan der indfryses friske madvarer, der skal anbringes på hylden øverst i fryseren, mens allerede frosne varer anbringes nederst, således at der ikke er kontakt til ikke-frosne varer. Mængden af friske madvarer, der kan indfryses på 24 timer, er angivet på typepladen.

Vigtigt:

Før indfrysningen skal de friske madvarer pakkes i:

• Stanniol, plastfilm, vandtætte plastbeholdere, lågbeholdere i polyethylen eller fryseemballage, som er egnet til de pågældende madvarer.
• I tilfælde af strømafbrydelse opretholder fryseren en passende temperatur til opbevaring af madvarer. Det anbefales dog at undlade at åbne fryseafdelingens dør under strømafbrydelsen.

Vigtigt:

Tabellen her viser den anbefalede maksimale opbevaringstid for dybfrosne ferskvarer.

Ved køb af frostvarer skal man:

• Kontrollere, at emballagen ikke er beskadiget (frossen mad i beskadiget emballage kan være forringet). Hvis en pakke er bulet eller har fugtige pletter, har den ikke været opbevaret under optimale betingelser og kan have været udsat for delvis optøning.
• Køb frostvarer som det sidste, og transporter produkterne i en termopose.

Læg varerne i fryseafdelingen straks ved hjemkomsten.

• Hvis en madvare har været optøet (også delvist), må den ikke nedfryses igen. Brug den inden for 24 timer.
• Undgå eller begræns temperaturudsving mest muligt. Overhold udløbsdatoen på emballagen.
• Følg altid anvisningerne på emballagen vedrørende opbevaring af frostvarer.

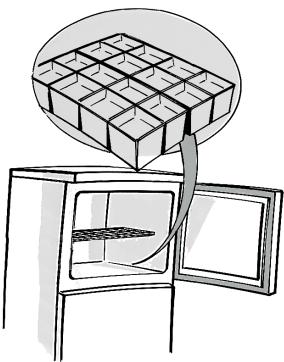

Fremstilling af isterninger

• Fyld isterningbakken 3/4 op med vand, og anbring den i bunden af fryseafdelingen. Hvis isterningbakken sidder fast på bunden, må man ikke anvende spidse eller skarpe genstande til at løsne den med.

MÅNEDER MADVARER

1-3
4-7
8-12

AFRIMNING OG RENGØRING AF FRYSEREN

Det anbefales at afrime fryseren 1 eller 2 gange årligt, eller når rimlaget på væggene er 3 mm tykt. Om muligt skal fryseren afrimes, når den er næsten tom.

1. Tag madvarerne ud af fryseafdelingen. Pak dem ind i avispapir, og læg dem et køligt sted eller i en termopose. 2. Tag stikket ud af stikkontakten. 3. Lad døren stå åben, således at isen på væggene kan smelte. 4. Fjern det afrimningsvand, der har samlet sig på bunden af fryseafdelingen. 5. Rengør med en svamp, der er fugtet med lunkent vand og neutralt rengøringsmiddel.

Der må ikke anvendes slibemidler.

1. Skyl indvendigt, og tør godt efter.

Bemærk: For at undgå uoprettelig skade på fryseafdelingen må der ikke anvendes spidse eller skærende genstande til at fjerne rimen med, og rummet må ikke opvarmes kunstigt.

RENGØRING AF KØLEAFDELINGEN

Koleafdelingen skal rengøres regelmæssigt indvendigt.

Afrimningen af køleafdelingen er fuldautomatisk.

Periodisk dannelse af vanddråber på køleskabets bagvæg betyder, at den automatiske afrimning er i gang.

Afrimningsvandet ledes via en afløbskanal ud i en beholder, hvor det fordamper.

For enhver form for rengøring skal stikket tages ud af stikkontakten.

• Rengør køleafdelingen med en svamp og lunkent vand og/eller et neutralt rengøringsmiddel.
• Skyl og tør grundigt med en blød klud.

Der må ikke anvendes slibemidler.

RENGØRING OG VEDLIGEHOLDELSE

Ferie

1. Tøm køle- og fryseafdelingerne. 2. Tag apparatets strømstik ud. 3. Afrim fryseafdelingen, og rengør og aftør både køleskab og fryser. 4. Lad døren stå åben, så der ikke opstår dårlig lugt.

FEJLFINDING

1. Apparatet fungerer ikke.

• Er der strømafbrydelse?
• Sidder stikket ordentligt i stikkontakten?
• Er den bipolære afbryder aktiveret?
• Er der gået en sikring?
• Er elkablet beskadiget?
• Er starttermostaten i position O (Stop)?

2. Temperaturen i afdelingerne er ikke lav nok.

• Er døren ordentligt lukket?
• Er apparatet opstillet tæt på en varmekilde?
• Er termostaten indstillet korrekt?
• Er luftcirkulationen gennem ventilationsristene blokeret?

3. Temperaturen i afdelingerne er for lav.

• Er termostaten indstillet korrekt?

4. Der er vand i bunden af køleafdelingen.

• Er afløbskanalen for afrimningsvand blokeret?

EFTERSALGSSERVICE

1. Undersøg, om det er muligt selv at rette fejlene (se "Fejlfindingsoversigt"). 2. Start apparatet igen for at se, om fejlen er afhjulpet. Hvis det ikke er tilfældet, afbrydes strømmen igen, og operationen gentages efter 1 time. 3. Hvis resultatet stadig er negativt, kontaktes Serviceafdelingen.

Ophys venligst:

• Fejltypen
• Modellen

5. Lyset virker ikke.

Kontroller først punkt 1, derefter:

• Tag stikket ud af stikkontakten.

Se vejledningen og illustrationen på den medfølgende tabel vedrørende adgang til pæren.

Kontroller pæren, og udskift den om nødvendigt. Pæren skal være på maks. 15 W.

6. Kraftig rimdannelse i fryseafdelingen.

• Er døren ordentligt lukket?
• Forhindrer madvarerne en korrekt lukning af døren?

Bemærk:

• Apparatets forkant kan blive varm. Det hindrer dannelsen af kondens og er ikke nogen fejl. Gurglende og hvislende lyde stammer fra kølesystemet og er helt normale.
• Servicenummeret (tallet står efter ordet SERVICE på typepladen, der er anbragt inden i apparatet)
• Fulde navn og adresse Telefonnummer.

SERVICE 00000000000

Bemærk

Dørens åbningsretning kan vendes. Hvis Serviceafdelingen udfører vending af døren, dækkes det ikke af garantien.

VENDING AF DØREN

Nødvendigt værktøj: Philips skruetrækker, flad skruetrækker, sekskantnøgle.

• Sørg for, at apparatet er koblet fra og tømt.
• For at tage døren af skal enheden vippes bagud. Enheden skal støtte mod noget fast, så den ikke kan glide i løbet af vendingen af døren.
• Alle fjernede dele skal gemmes til brug for geninstallation af døren.
• Læg ikke enheden ned, da det kan beskadige kølesystemet.
• Det tilrådes, at man er to personer om at håndtere enheden under samlingen.

I. Skru dækslet på det øverste hængsel af, og skru derefter hængslet af.

Løft den øverste dør, og placer den på et blødt underlag for at undgå ridser og skader.

1. Fjern tappen med en skruetrækker, og vend hængselbeslaget om. Fastgør derefter tappen igen i hængselbeslaget.

1. Skru den nederste hængseltap ud, og fjern den, vend beslaget om, og sæt den i igen.

1. Sæt beslaget på, og isæt tappen til nederste hængsel. Sæt begge justerbare fødder på. Sæt den nederste dør i sin rigtige stilling.

1. Vend det midterste hængsel 180 grader, og flyt det til den korrekte position i venstre side. Sæt det midterste hængseltap i det øverste hul på den nederste dør, og spænd skruerne.

II. Sæt den øverste dør på plads. Kontrollér, at døren er både vandret og lodret på linje, så tætningslisten er lukket på alle sider, før det øverste hængsel spændes fast. Isæt det øverste hængsel, og skru det fast foroven på enheden, og sæt hængseldækslet (i udstyrsposen) på med en skrue.

1. Fastgør skrueproppen.

INSTALLATION

BAGERSTE AFSTANDSSTYKKE

Skru de bagerste afstandsstykker i bag på enheden.

PLADSKRAV

Sørg for tilstrækkelig med afstand til at kunne åbne døren. Sørg for mindst 50 mm plads på to sider.

NIVELLERING AF ENHEDEN

Her til justeres de to nivelleringsfødder foran på enheden.

Hvis enheden ikke er i vater, kan dørene og de magnetiske pakninger ikke komme til at flugte korrekt.

VIGTIGT: LÆS VEJLEDNINGEN OG FØLG DEN
