Produkttype	Kjøleskap-fryser
Merke	Hotpoint
Modell	HTM1722V
Klimaklasse	SN (10-32°C), N (16-32°C), ST (16-38°C), T (16-43°C)
Kjølemiddel	R600a (isobutan)
Antall stjerner i fryseren	4 stjerner (****)
Avriming av kjøleskap	Automatisk
Avriming av fryser	Manuell (1-2 ganger i året)
Innvendig belysning	Spesiell pære, maks 15 W
Termostat	Justerbar (fra 0 til MAX)
Justeringsføtter	Ja, justerbare foran

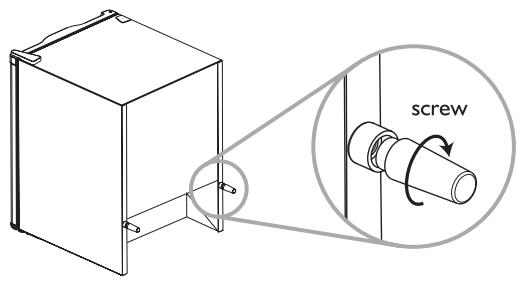

Bakkestopper	Ja, skrudd
Ombytting av døråpningsretning	Mulig (2 personer nødvendig)
Emballasjematerialer	100% resirkulerbare
Isolasjonsskumdrivmiddel	Cyklopentan (brennbar gass)
Strømforsyning	230 V, 50 Hz (standard estimat)
Energiforbruk	Energiklasse ikke spesifisert, høy effektivitet
Rengjøring	Myk svamp, lunkent vann, nøytralt vaskemiddel; ikke bruk slipende produkter
Sikkerhet	Automatisk stopp hvis døren er åpen (ikke spesifisert), barnesikring (overvåkning kreves)
Reservedeler og reparerbarhet	Reparasjoner av kvalifisert tekniker; deler tilgjengelig via ettersalgsservice
Garanti	Ombytting av døråpningsretning dekkes ikke av garantien

Ofte stilte spørsmål - HTM1722V HOTPOINT

Hvordan justere temperaturen i kjøleskapet og fryseren ?

Bruk termostaten: drei mot de laveste tallene (MIN) for mindre kald temperatur, mot de høyeste (MAX) for kaldere. Stilling 0 stopper apparatet. Ideell temperatur avhenger av omgivelsene og hyppigheten av døråpning.

Hva gjør jeg hvis kjøleskapet ikke kjøler nok ?

Kontroller at døren lukkes ordentlig, at apparatet ikke er nær en varmekilde, at termostaten er riktig innstilt, og at ventilasjonsgitteret ikke er blokkert.

Hvordan avrime fryseren ?

Koble apparatet fra strømmen, ta ut maten (pakket inn i avispapir eller en kjølebag), la døren stå åpen for å smelte isen. Fjern vann, rengjør med en svamp og lunkent vann. Ikke skrap isen med metallgjenstander.

Hvorfor er det vann i bunnen av kjøleskapet ?

Avrimingsvannets avløpsåpning er sannsynligvis tett. Rengjør den med en piperenser eller en bomullspinne.

Hva betyr gurgling og piping fra apparatet ?

Dette er normale lyder fra kjølemiddelkretsen. De er ikke en feil.

Hvordan bytte døråpningsretning ?

Koble apparatet fra strømmen, tøm det. Med en stjerneskrutrekker, en flat skrutrekker og en unbrakonøkkel, demonter hengslene og sett dem sammen på den andre siden. 2 personer er nødvendig. Se bruksanvisningen for nøyaktige trinn.

Innvendig belysning virker ikke, hva gjør jeg ?

Kontroller strømforsyningen, koble deretter apparatet fra strømmen. Bytt pæren med en ny av samme type (maks 15 W). Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjøre innsiden av kjøleskapet ?

Koble apparatet fra strømmen. Bruk en svamp dyppet i lunkent vann og/eller nøytralt vaskemiddel. Skyll og tørk med en myk klut. Ikke bruk slipende eller brennbare produkter.

Hva er maksimal mengde fersk mat som kan fryses på 24 timer ?

Mengden er angitt på typeskiltet til apparatet. Den er ikke spesifisert i manualen, men den avhenger av modellen.

Hva gjør jeg ved lengre strømbrudd ?

Unngå å åpne fryserdøren. Maten forblir frossen i flere timer hvis døren holdes lukket. Når strømmen er tilbake, kontroller tilstanden til maten.

BRUKSANVISNING HTM1722V HOTPOINT

Ta kjøleskapet i bruk

Sett støpselet inn i stikkontakten.

Plassering av matvarer i kjøleskapet

Plasser matvarene som på bildet.

Pakk inn eller legg ferske matvarer som skal fryses i:

Omhenging av dører som utføres av

Kundeservice dekkes ikke av garantien.

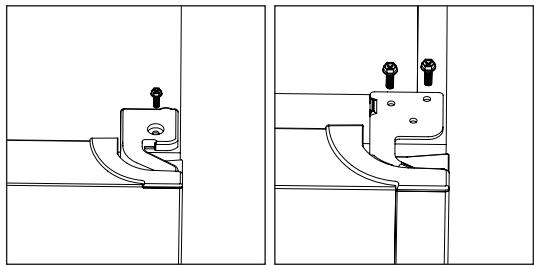

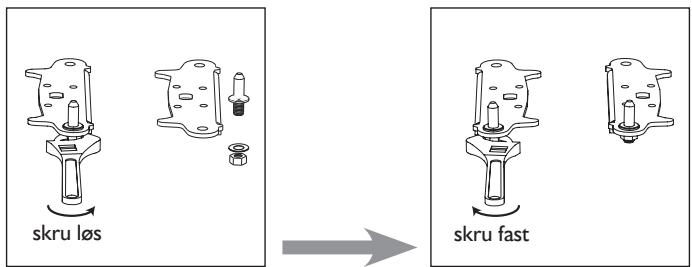

OMHENGING AV DØRER

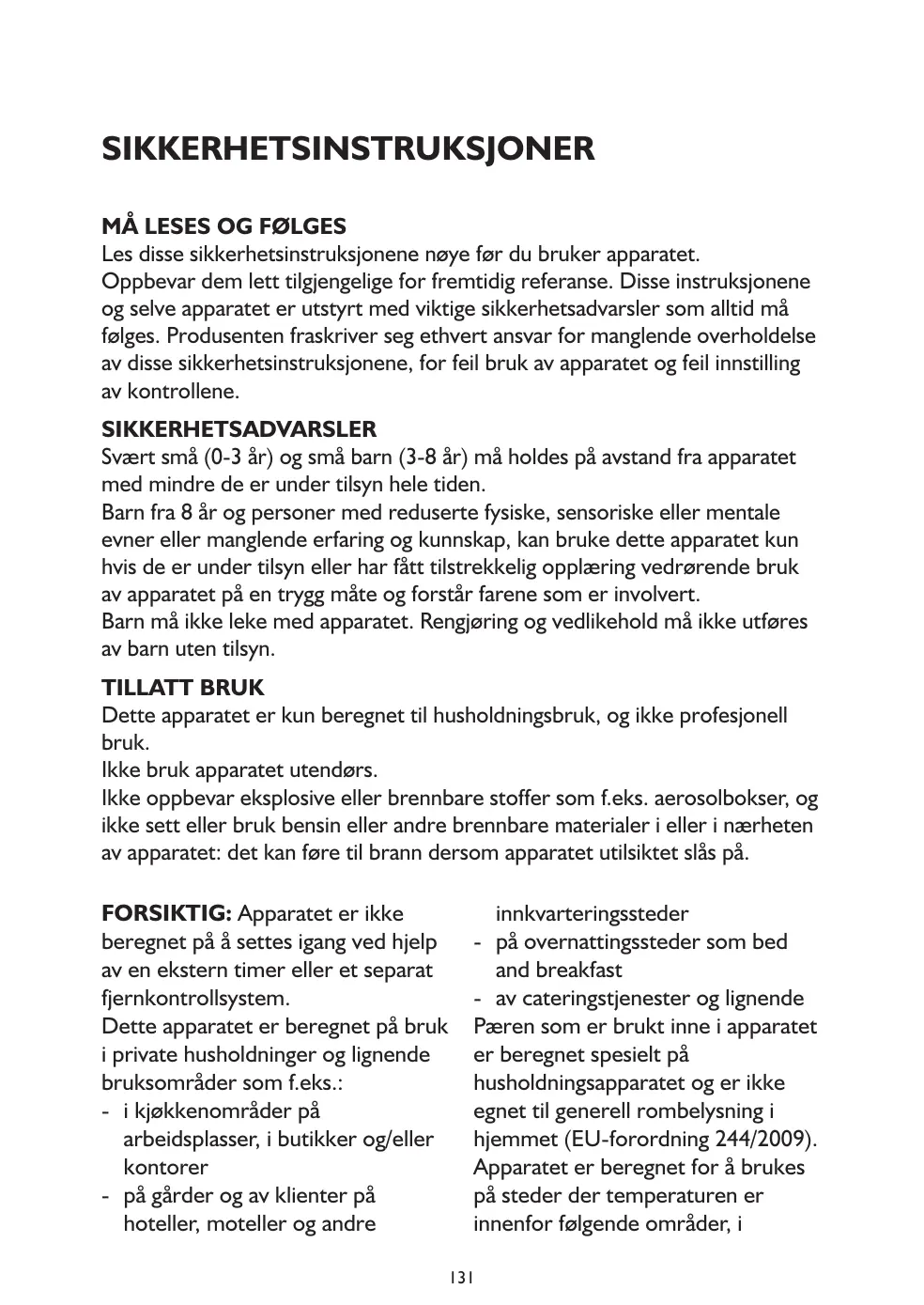

Les disse sikkerhetsinstruksjonene nøye før du bruker apparatet.

Oppbevar dem lett tilgjengelige for fremtidig referanse. Disse instruksjonene og selve apparatet er utstyrt med viktige sikkerhetsadvarsler som alltid må følges. Produsenten fraskriver seg ethvert ansvar for manglende overholdelse av disse sikkerhetsinstruksjonene, for feil bruk av apparatet og feil innstilling av kontrollene.

SIKKERHETSADVARSLER

Svært små (0-3 år) og små barn (3-8 år) holdes på avstand fra apparatet med mindre de er under tilsyn—hele tiden.

Barn fra 8 år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, kan bruke dette apparatet kun hvis de er under tilsyn eller har fått tilstrekkelig opplæring vedrørende bruk av apparatet på en trygg måte og forstår farene som er involvert.

Barn må ikke leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.

TILLATT BRUK

Dette apparatet er kun beregnet til husholdningsbruk, og ikke profesjonell bruk.

Ikke bruk apparatet utendørs.

Ikke oppbevar eksplosiver eller brennbare stoffer som f.eks. aerosolbokser, og ikke sett eller bruk bensin eller andre brennbare materialer i eller i nærheten av apparatet: det kan føre til brann dersom apparatet utilsiktet slås på.

Dette apparatet er beregnet på bruk i private husholdninger og lignende bruksområder som f.eks.:

• i kjøkkenområder på arbeidsplasser, i butikker og/eller kontorer
• på gårder og av klienter på hoteller, moteller og andre

innkvarteringssteder

• på overnattingssteder som bed and breakfast
• av cateringstjenester og lignende. Pærer som er brukt inne i apparatet er beregnet spesielt på husholdningsapparatet og er ikke egnet til generell rombelysning i hjemmet (EU-forordning 244/2009).

Apparatet er beregnet for å brukes på steder der temperaturen er innenfor følgende områder, i

samsvar med klimaklassen som er oppført på typeplaten. Det kan hende apparatet ikke fungerer korrekt dersom omgivelsestemperaturen over- eller underskrider de spesifiserte verdiene over lengre tid.

Klimaklasse Omgiv. t. (°C)

SN Fra 10 til 32

N Fra 16 til 32

ST Fra 16 til 38

T Fra 16 til 43

Dette apparatet er fritt for KFK. Kjølekretsen inneholder R600a (HC).

For apparater med isobutan (R600a):

isobutan er en naturlig gass uten innvirkning på miljøet, men den er brannfarlig.

Derfor må du passe på at rørene i kjølekretsen ikke er skadet. Vær oppmerksom på at ødelagte rør kan tømme kjølekretsen.

ADVARSEL: Pass på at det ikke oppstår skader på rørene i kjølekretsen på apparatet.

ADVARSEL: Pass på at ingen ventilasjonsåpninger er tildekket, verken i apparatets kabinett eller i den innebygde strukturen.

ADVARSEL: Ikke bruk andre hjelpemidler for å fremskynde avrimingen enn de som eventuelt anbefales av produsenten.

ADVARSEL: Ikke bruk elektrisk utstyr inne i apparatet, med mindre

dette uttrykkelig tillates av produsenten.

Ikke svelg væsken (ikke giftig) i kjøleelementene (i noen modeller). Ikke spis ispinner eller isterninger umiddelbart etter at de er tatt ut av fryseren. Det kan forårsake kuldesår.

For apparater som har et luftfilter inne i et tilgjengelig viftedeksel, skal filteret alltid være på plass når kjøleskapet er i funksjon.

Sett aldri glassbeholdere med væsker inn i fryseseksjonen, da de kan knuse.

Ikke blokker viften (noen modeller) med matvarer.

Når du har lagt inn matvarer, kontroller at døren på seksjonen lukker seg ordentlig, spesielt fryserdøren.

Bruk kjøleseksjonen kun for oppbevaring av fersk mat, og fryseseksjonen kun for å lagre frossen mat, fryse inn fersk mat og lage isbiter.

Unngå å oppbevare uinnpakket mat i

direkte kontakt med de innvendige overflatene i kjøleskapet eller fryseren.

Apparatet kan ha spesialseksjoner (ferskvareseksjon, nullgradsone,...). Hvis det ikke er spesifisert noe

annet i produkthåndboken, kan de tas ut. Ytelsen er den samme. Syklopentan brukes som blåsemiddel i isolasjonsskummet og er en brannfarlig gass.

INSTALLASJON

Installasjon og reparasjoner må utføres av en kvalifisert elektriker i samsvar med produsentens anvisninger og lokale sikkerhetsforskrifter. Forsøk aldri å reparere eller skifte ut deler av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisningen.

Barn skal ikke utføre installasjonsoppgaver. Hold barn på avstand under installasjonen. Hold emballasjemateriale (plastposer, deler av polystyren, osv.) utenfor barns rekkevidde, under og etter installasjonen.

Apparatet må flyttes og monteres av to eller flere personer. Bruk vernehansker ved utpakking og installasjon av apparatet.

Vær forsiktig så du ikke skader gulvet (f.eks. parkett) når du flytter apparatet. Installer apparatet på et gulv som er tilstrekkelig solid og på en plass som passer til størrelsen og bruken.

Pakk ut apparatet og forsikre deg om at det ikke er blitt skadet under transporten. Hvis det oppstår problemer, kontakt forhandleren eller nærmeste serviceavdeling.

Apparatet må alltid være frakoblet strømnettet før installasjon.

Under monteringen må du påse at strømledningen ikke kommer i klem og blir skadet.

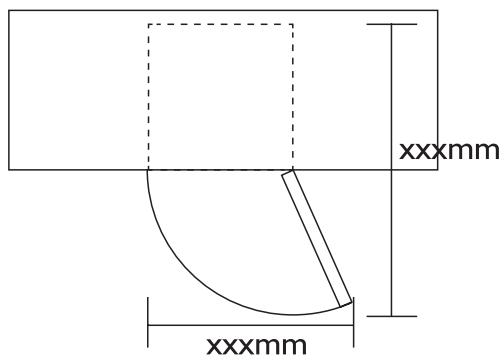

For å garantere tilstrekkelig ventilasjon må du sørge for luftrom på begge sider og over apparatet.

Avstanden mellom baksiden av apparatet og veggen bak skal være på 50 mm for å unngå tilgang til varme overflater. Dersom avstanden er kortere, vil apparatets strømforbruk øke.

Apparatet må kun aktiveres når installasjonen er fullført.

Det anbefales å vente minst to timer før apparatet settes i gang, slik at kjølekretsen virker maksimalt.

Pass på at apparatet ikke er i nærheten av en varmekilde.

ELEKTRISKE ADVARSLER

Det må brukes en flerpolet bryter med en kontaktåpning på minst 3 mm for at installasjonen skal oppfylle gjeldende sikkerhetsforskrifter, og apparatet må jordes.

Dersom støpselet ikke passer til stikkontakten i boligen din, vennligst kontakt en kvalifisert tekniker.

Strømledningen må være lang nok til at det innebygde apparatet kan kobles til stikkontakten. Ikke trekk i strømledningen.

Hvis strømledningen er skadet, må den skiftes ut med en av samme slag.

Strømledningen må kun skiftes ut av en kvalifisert tekniker etter produsentens anvisninger og i henhold til gjeldende lokale sikkerhetsforskrifter.

Kontakt et autorisert servicesenter.

Kontakt en kvalifisert tekniker dersom støpselet ikke passer til stikkontakten i boligen din (gjelder apparater som leveres med støpsel).

Ikke bruk skjøteledninger, multikontakter eller adaptere.

Ikke bruk dette apparatet dersom strømledningen eller støpselet er skadet, hvis det ikke fungerer som det skal, eller dersom det er blitt skadet eller har falt ned. Hold ledningen unna varme overflater.

De elektriske komponentene er ikke tilgjengelige for brukeren etter installasjonen.

Bruk vernehansker under rengjøring og vedlikehold.

Apparatet må alltid frakobles strømnettet før rengjøring eller vedlikehold. Bruk aldri damprengjøringsapparater.

Ikke bruk slipende eller sterke rengjøringsmidler, som for eksempel vindusspray, skuremidler, brannfarlige væsker, rengjøringsvoks, konsentrert vaskemiddel, blekemidler eller rengjøringsmidler som inneholder petroleumsprodukter på plastdeler, interiør eller pakninger. Ikke bruk tørkepapir, skuresvamper eller andre grove rengjøringshjelpemidler.

MILJØVENNLIG BRUK

AVHENDING AV EMBALLASJEN

Emballasjematerialet er fullstendig resirkulerbart og er merket med resirkuleringssymbolet. De ulike delene av emballasjen må derfor kasseres på en ansvarlig måte og i full overensstemmelse med gjeldende bestemmelser for avfallsbehandling.

AVHENDING AV BRUKTE HUSHOLDNINGSAPPARATER

Før apparatet kasseres, må man sørge for at det ikke kan tas i bruk igjen ved å klippe av strømledningen. Fjern også dørene og eventuelle hyller, slik at barn ikke kan stenge seg inne i det. Apparatet er fremstilt av materialer som kan resirkuleres eller brukes om igjen. Det må kasseres i samsvar med lokale miljø- og avfallsforskrifter.

For mer informasjon om behandling, gjenvinning og resirkulering av elektriske husholdningsapparater, kan du kontakte kommunen, det lokale renholdsverket eller butikken der du kjøpte apparatet.

Dette apparatet er merket i overensstemmelse med EU-direktiv 2012/19/EU - WEEE-direktivet (Waste Electrical and Electronic Equipment). Ved å sørge for riktig kassering av dette produktet, bidrar du til å forhindre de mulige negative miljø- og helsekonsekvensene som feil avfallshåndtering av dette produktet kan forårsake.

Symbolet på produktet, eller på de medfølgende dokumentene, indikerer at dette apparatet ikke skal behandles som husholdningsavfall, men at det må bringes til en innsamlingsstasjon for gjenvinning av elektrisk og elektronisk utstyr.

RÅD OM ENERGISPARING

Installer apparatet i et tørt, godt ventilert rom og på god avstand fra varmekilder (f.eks. radiator, komfyr osv.) og på et sted som ikke er utsatt for direkte sollys. Bruk en isolerende plate om nødvendig.

Følg installasjonsinstruksene nedenfor for å garantere tilstrekkelig ventilasjon.

Utilstrekkelig ventilasjon på baksiden av apparatet øker energiforbruket og reduserer kjøleeffekten.

Temperaturen i apparatet kan påvirkes av romtemperaturen, hvor ofte dørene åpnes og apparatets plassering. Temperaturreguleringen bør ta disse faktorene med i betraktning.

Hold døren åpen minst mulig.

Legg frosne varer som skal tines i kjøleskapet. Den lave temperaturen på de frosne varene kjøler ned maten i kjøleskapet.

La varme matvarer og drikker kjøle seg ned før du setter dem inn i apparatet.

Hyllenes plassering i kjøleskapet har ingen innvirkning på effektiv energibruk. Matvarene må plasseres på hyllene slik at de ikke hinder luftsirkulasjonen (matvarene skal ikke berøre hverandre og det må være rom mellom maten og bakveggen).

Du kan øke oppbevaringskapasiteten for frosne matvarer ved å ta ut kurver, og en eventuell Stopp Frost-hylle; energiforbruket er det samme. Apparater i høye energiklasser er utstyrt med høyeffektive motorer som er i drift lengre, men har et lavere strømforbruk.

Ikke bekymre deg hvis motoren fortsetter å gå over lengre tid.

SAMSVARSERKLÆRING

Dette apparatet er prosjektert, fremstilt og markedsført i henhold til kravene i følgende EU-direktiver:

LVD 2014/35/EU, EMC 2014/30/EU og RoHS 2011/65/EU.

Dette apparatet er prosjektert, fremstilt og markedsført i henhold til kravene om økodesign og energimerking i følgende EU-direktiver:

2009/125/EF og 2010/30/EU.

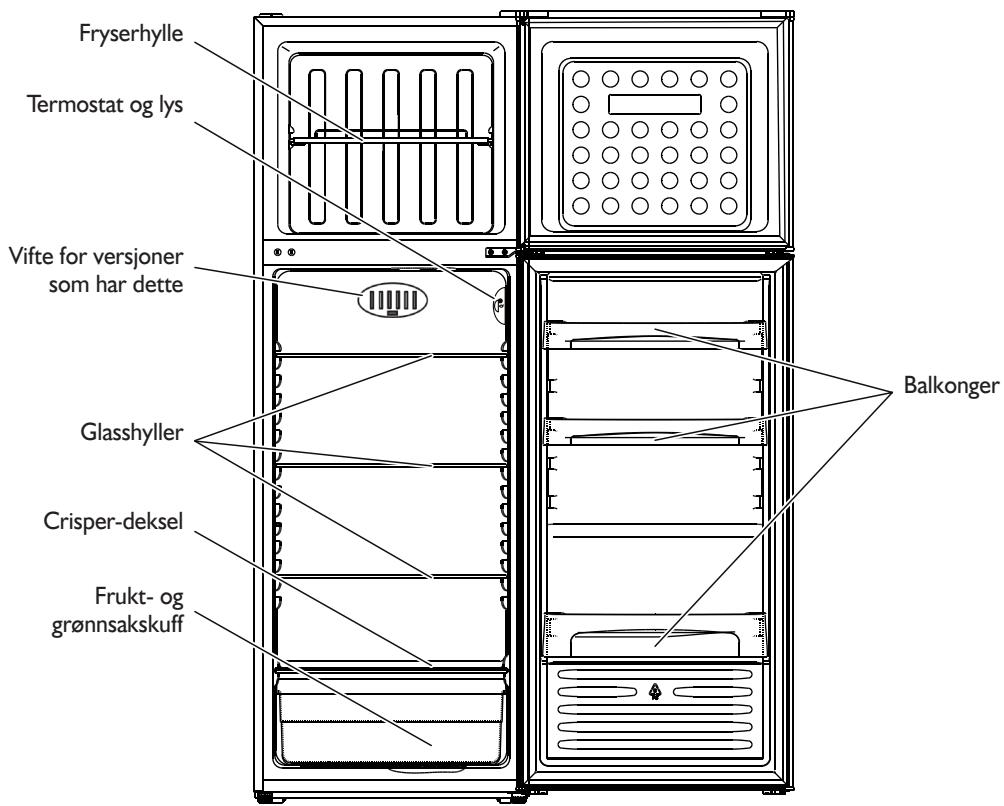

OVERSIKT

Denne illustrasjonen er kun veiledende, for mer informasjon kontroller apparatet ditt.

BRUK AV KJØLESEKSJONEN

Dette apparatet er et kjøleskap utstyrt med en *-stjerners seksjon.

Avriming av kjøleseksjonen skjer automatisk.

Igangsetting av kjøleskapet

Ved hjelp av termostaten kan man regulere temperaturen i begge seksjonene: kjøleskap og fryser.

Slik reguleres temperaturen i seksjonene:

I. For å sikre korrekt funksjon og best mulig oppbevaring av matvarer, anbefales det å regulere termostaten i henhold til vedlagte produktbeskrivelse.

1. Dersom du ønsker å endre temperaturen i kjøleseksjonen, dreies termostatbryteren:
2. på et lavt tall/MIN dersom du ønsker en MINDRE KALD oppbevaringstemperatur;
3. på et høyt tall/MAX dersom du ønsker en KALDERE oppbevaringstemperatur.

Termostat 0: kjøling og innvendig lys er skrudd av.

1. Trykk på bryteren (fig. G) for å aktivere antikondens-funksjonen.

Merk:

Romtemperaturen, hvor ofte døren åpnes og plasseringen av apparatet kan påvirke temperaturen i kjøleskapet. Disse forhold må tas i betraktning ved innstilling av termostaten.

Bruk av kjøleseksjonen

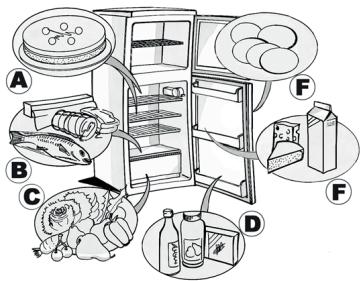

Plasser de forskjellige matvarene slik som vist på illustrasjonen.

A. Kokte matvarer B. Fisk, kjøtt C. Frukt og grønnsaker D. Flasker E. Egg F. Smør, ost og meieriprodukter

Merk:

• Avstanden mellom hyllene og bakveggen i kjøleseksjonen må ikke blokkeres, ellers kan ikke luften sirkulere fritt.
• Ikke plasser matvarer helt inntil bakveggen i kjøleseksjonen.
• Ikke sett matvarer som fortsatt er varme i kjøleskapet eller fryseren.
• Oppbevar væske i lukkede beholdere.
• Oppbevaring av grønnsaker med høyt vanninnhold kan føre til at det dannes kondens i crisper-skuffen. Dette har ingen innvirkning på apparatets funksjon.

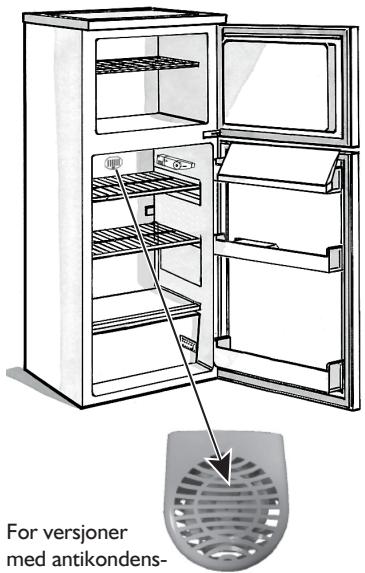

For versjoner med antikondensfunksjon fig. G

BRUK AV FRYSE-SEKSJONEN

Fryseseksjonen er ***-stjerners.

Her kan man oppbevare frysevarer så lenge som oppgitt på pakken. I tillegg kan man fryse inn ferske matvarer ved å plassere dem på fryseslyngene på det øverste nivået. Flytt først de frosne matvarene til den laveste sonen i seksjonen, slik at de ikke kommer i kontakt med matvarene som skal fryses inn. Den mengde ferske matvarer som kan fryses inn på 24 timer er oppgitt på typeplaten.

Merk:

De ferske matvarene som skal fryses inn må pakkes godt inn i:

• aluminiumsfolie, plastfolie, vanntette plastposer, polyetylenbokser med lokk, spesielle fryseposer/-bokser.
• Fryseseksjonen er i stand til å holde riktig oppbevaringstemperatur for matvarer også ved strømbrudd. Det anbefales imidlertid å unngå å åpne døren til seksjonen så lenge strømbruddet varer.

Merk:

Tabellen ved siden av viser anbefalt maksimal oppbevaringstid for frosne, ferske matvarer.

Når du kjøper frysevarer:

• Kontroller at emballasjen er i god stand (dypfryst mat i skadet emballasje kan ha blitt forringet). Dersom pakken buler ut eller det er våte flekker på den, er den ikke blitt oppbevart riktig og kan ha vært utsatt for en delvis opptining.
• Når du handler, kjøp alltid frysevarene til slutt og frakt dem hjem i kjølebag.
• Legg dem i fryseren med en gang du kommer hjem.
• Dersom matvarene er begynt å tine, må de aldri fryses inn på nytt. Bruk varene innen 24 timer.
• Unngå variasjoner i temperaturen eller reduser dem til et minimum.

Ta hensyn til holdbarhetsdatoen på emballasjen.

• Følg alltid instruksjonene på emballasjen for oppbevaring av frysevarene.

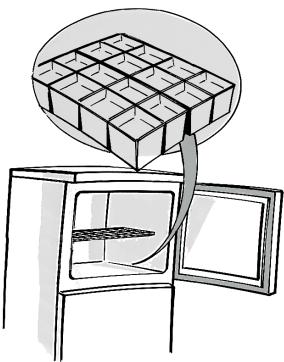

Produksjon av isterninger

• Fyll isterningbrettet 3/4 fullt med vann og plasser det i bunnen av fryseseksjonen.

Hvis brettet skulle fryse fast til bunnen av fryseseksjonen, må man ikke bruke skarpe gjenstander for å få det løs.

MÅNEDERS MATVARER

1-3
4-7
8-12

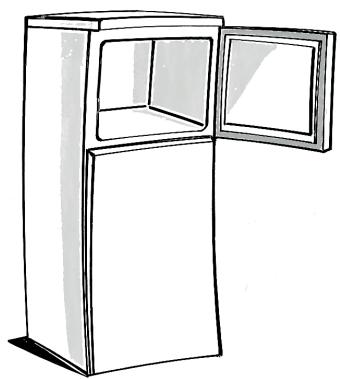

AVRIMING OG RENGJØRING AV FRYSESEKSJONEN

Det anbefales å avrime fryseseksjonen en eller to ganger i året, eller når islaget på veggene har nådd en tykkelse på 3 mm. Om det er mulig, bør fryseren avrimes når den er nesten tom.

1. Ta ut alle matvarene fra fryseren. Pakk dem inn i avispapir, og legg dem tett sammen på et kjølig sted eller i en kjølebag. 2. Koble apparatet fra strømnettet. 3. La døren stå åpen for å fremskynde nedsmeltingen. 4. Fjern smeltevannet som samles nederst i seksjonen. 5. Rengjør innsiden av seksjonen med en svamp fuktet i lunkent vann, eventuelt tilsatt et nøytralt vaskemiddel.

Ikke bruk skurende midler.

Merk: For å unngå varige skader på fryseseksjonen, må det ikke benyttes skarpe gjenstander eller kunstig varme til å fjerne isen på veggene.

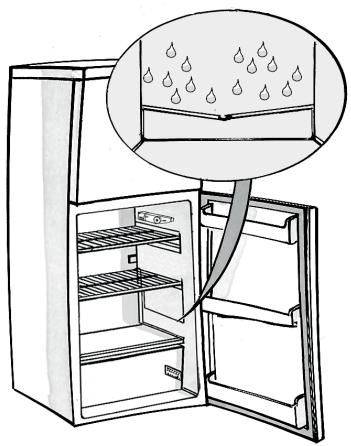

RENGJØRING AV KJØLESEKSJONEN

Kjøleseksjonen må rengjøres jevnlig.

Avriming av kjøleseksjonen skjer automatisk.

Tidvis dannelse av vanndråper på bakveggen i kjøleseksjonen viser at apparatet er i ferd med å avrime seg.

Smeltevannet renner ned gjennom et dreneringshull, og samles deretter opp i en beholder der det fordamper.

For enhver form for rengjøring eller vedlikehold av apparatet, må apparatet frakobles strømnettet.

• Benytt en svamp fuktet i lunkent vann, eventuelt tilsatt et nøytralt rengjøringsmiddel.
• Skyll og tørk med en myk klut.

Ikke bruk slipende rengjøringsmidler.

Ferie (Funksjonsmåten Ferie)

1. Tøm kjøle- og fryseseksjonen. 2. Koble apparatet fra strømnettet. 3. Avrim fryseseksjonen. Rengjør og tørk begge seksjonene. 4. La begge dørene stå åpne, slik at det ikke oppstår ubehagelig lukt.

FEILSØKINGSLISTE

2. Temperaturen i seksjonene er ikke kald nok.

• Er døren ordentlig lukket?
• Er apparatet plassert i nærheten av en varmekilde?
• Er termostaten riktig innstilt?
• Er luftsirkulasjonen gjennom ventilasjonsåpningene blokkert?

3. Temperaturen i kjøleseksjonen er for lav.

• Er termostaten riktig innstilt?

4. Det er vann i bunnen av kjøleseksjonen.

• Er dreneringshullet for avriming tilstoppet?

KUNDESERVICE

1. Forsøk å løse problemet på egen hånd (se "Feilsøkingsliste"). 2. Sett apparatet igang igjen for å se om problemet er løst. Hvis problemet vedvarer, frakobles apparatet fra strømnettet igjen og forsøket gjentas etter en time. 3. Hvis problemet fremdeles er der, kontakt serviceavdelingen.

Oppgi:

• hva problemer
• apparatmodellen

Koble apparatet fra strømnettet. For å få tilgang til lyspæren, se instruksjoner og tegning i vedlagte tabell. - Kontroller lyspæren og skift den om nødvendig ut med en ny. Maks. 15 W.

6. Overdreven rimdannelse i fryseseksjonen

• Er døren ordentlig lukket?
• Er noen av matvarene plassert slik at døren ikke lukker seg skikkelig?

Merk:

Dørene kan omhengsles. Dette arbeidet dekkes ikke av garantien dersom det utføres av kundeservice.

OMHENGSLING AV DØRENE

Nødvendig verktøy: Philips skrutrekker, flat skrutrekker, sekskantnøkkel.

• Pass på at enheten er frakoblet og tom.
• For å kunne ta av døren, må du vippe enheten bakover. Du bør la enheten hvile på noe solid slik at den ikke glir under omhengsling av døren.
• Alle delene du fjerner må oppbevares for å sette døren på igjen.
• Ikke legg enheten flatt da dette kan skade kjølesystemet.
• Det er best om 2 personer håndterer enheten under monteringen.

I. Skru av dekselet på det øverste hengslet og skru deretter av hengslet.

Løft så opp døren og sett den på et mykt underlag for å unngå riper og skader.

1. Fjern bolten med en skrutrekker og snu hengselbraketten. Sett deretter bolten inn i hengselbraketten igjen.

1. Ta av skruedekselet øverst til venstre.

1. Skru av hengslet midt på.

1. Flytt hengselhull-dekselet på den nederste øren over på den andre siden. Løft så opp den nederste øren og sett den på et mykt underlag for å unngå riper.

1. Flytt hengselhull-dekslene fra venstre side over til høyre side.

1. Skru av det nederste hengslet. Deretter fjerner du de justerbare føttene fra undersiden.

1. Skru av og fjern den nederste hengselbolten, snu braketten og sett den på igjen.

1. Sett på braketten for den nederste hengselbolten igjen. Sett på begge de justerbare føttene igjen. Sett den nederste døren i riktig stilling.

1. Snu hengslet på midten 180° C, og flytt det over til venstre side. Sett den midtre hengselbolten inn i det øverste hullet på den nederste døren, og stram så boltene.

II. Sett den øverste øren på plass igjen. Påse at øren er i flukt både vannrett og loddrett slik at tetningslistene sitter riktig på alle sidene før du strammer det øverste hengslet definitivt til. Sett deretter inn det øverste hengslet og skru det fast øverst på enheten. Fest så hengseldekselet (i tilbehørsposen) med skruen.

1. Fest skruedekselet.

INSTALLASJON

AVSTANDSSTYKKE BAK

Skru avstandsstykkene fast bak på enheten.

PLASSKRAV

Tilstrekkelig rom til å åpne døren. - Minst 50 mm avstand på begge sider.

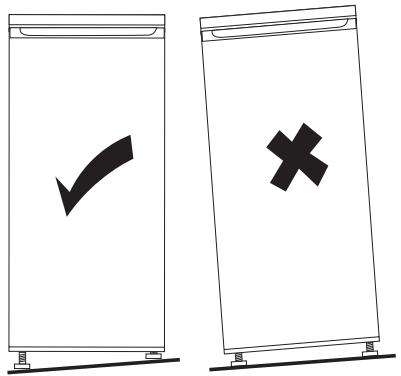

NIVELLERING AV ENHETEN

Juster de to nivelleringsføttene foran på enheten.

Hvis enheten ikke er i vater, vil de magnetiske tetningslistene ikke slutte godt til rundt dørene.

SIKKERHEDSANVISNINGER

Tag stikket ud af stikkontakten før enhver form for installationsindgreb.

Brug beskyttelseshandsker i forbindelse med rengøring og vedligeholdelsesindgreb.

Tag stikket ud af stikkontakten før enhver form for installationsindgreb. Brug aldrig damprensere.

Anvend ikke kraftige eller slibende rengøringsmidler, som f.eks.

1. Fjern skruproppen øverst til venstre.

1. Skru det midterste hængsel af.

1. Flyt dækslet over hængselhullet på den nederste dør til den anden side. Løft den nederste dør, og placer den på et blødt underlag for at undgå ridser.

1. Flyt dækslerne over hængselhullerne fra venstre til højre side.

1. Skru nederste hængsel ud. Fjern de justerbare fødder i begge sider.
