MANUAL DE UTILIZADOR HTM1722V HOTPOINT

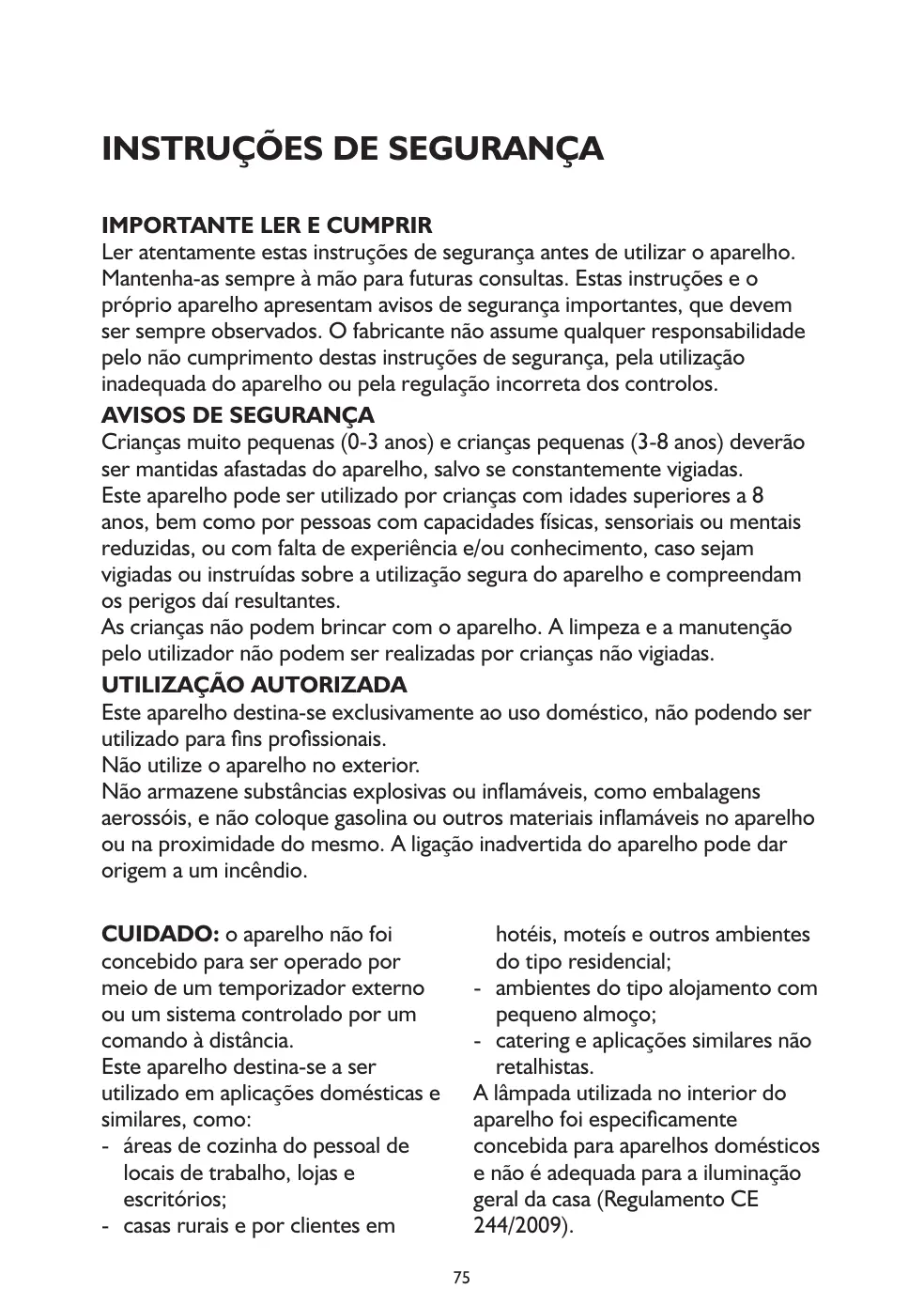

Ler atentamente estas instruções de segurança antes de utilizar o aparelho. Mantenha-as sempre à mão para futuras consultas. Estas instruções e o próprio aparelho apresentam avisos de segurança importantes, que devem ser sempre observados. O fabricante não assume qualquer responsabilidade pelo não cumprimento destas instruções de segurança, pela utilização inadequada do aparelho ou pela regulação incorreta dos controlos.

Crianças muito pequenas (0-3 anos) e crianças pequenas (3-8 anos) deverão ser mantidas afastadas do aparelho, salvo se constantemente vigiadas. Este aparelho pode ser utilizado por crianças com idades superiores a 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e/ou conhecimento, caso sejam vigiadas ou instruídas sobre a utilização segura do aparelho e compreendam os perigos daí resultantes. As crianças não podem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não podem ser realizadas por crianças não vigiadas.

UTILIZAÇÃO AUTORIZADA

Este aparelho destina-se exclusivamente ao uso doméstico, não podendo ser utilizado para fins profissionais. Não utilize o aparelho no exterior. Não armazene substâncias explosivas ou inflamáveis, como embalagens aerossóis, e não coloque gasolina ou outros materiais inflamáveis no aparelho ou na proximidade do mesmo. A ligação inadvertida do aparelho pode dar origem a um incêndio. CUIDADO: o aparelho não foi concebido para ser operado por meio de um temporizador externo ou um sistema controlado por um comando à distância. Este aparelho destina-se a ser utilizado em aplicações domésticas e similares, como: - áreas de cozinha do pessoal de locais de trabalho, lojas e escritórios; - casas rurais e por clientes em hotéis, moteís e outros ambientes do tipo residencial; - ambientes do tipo alojamento com pequeno almoço; - catering e aplicações similares não retalhistas. A lâmpada utilizada no interior do aparelho foi especificamente concebida para aparelhos domésticos e não é adequada para a iluminação geral da casa (Regulamento CE 244/2009).

WARNING: não utilize nem

introduza aparelhos elétricos no interior dos compartimentos do aparelho se estes não forem do tipo expressamente autorizado pelo fabricante. AVISO: as máquinas de gelo e/ou os dispensadores de água automáticos não diretamente ligados à alimentação hídrica devem ser enchidos apenas com água potável AVISO: as máquinas de gelo e/ou os dispensadores de água automáticos têm de estar ligados a uma rede hídrica que distribua exclusivamente água potável, com uma pressão de água entre 0,17 e 0,81 MPa (1,7 e 8,1 bar). Não beba o líquido (não tóxico) contido nos acumuladores de frio (em alguns modelos). Não coma cubos de gelo ou gelados imediatamente após retirá-los do congelador, dado que podem causar "queimaduras" de frio. Para produtos que devem utilizar um filtro de ar dentro de uma tampa de ventilador acessível, o filtro deverá estar sempre na posição correta quando o frigorífico se encontra em funcionamento. Não guarde recipientes de vidro com líquidos no compartimento congelador, pois poderão quebrar. Não obstrua o ventilador (se existente) com alimentos. Após colocar os alimentos, verifique se as portas dos compartimentos fecham adequadamente, especialmente a porta do congelador. Juntas danificadas têm de ser O aparelho está preparado para funcionar em ambientes com uma temperatura compreendida entre os seguintes intervalos, de acordo com a classe climática indicada na placa de características. O aparelho poderá não funcionar corretamente se for deixado durante um longo período a uma temperatura superior ou inferior à amplitude prevista. Classe Climática T. Amb. (°C) SN Entre 10 e 32 Entre 16 e 32 ST Entre 16 e 38 Entre 16 e 43 Este aparelho não contém CFCs. O circuito de refrigeração contém R600a (HC). Para aparelhos com Isobutano (R600a): o isobutano é um gás natural não prejudicial ao meio ambiente, mas inflamável. Por esse motivo, certifique-se de que os tubos do circuito de refrigeração não apresentam danos. Tenha especial atenção em caso de tubos danificados a verter líquido do circuito de refrigeração. AVISO: não danifique os tubos do circuito de refrigeração do aparelho. AVISO: mantenha as aberturas de ventilação, no corpo do aparelho ou na estrutura encastrada, livre de obstruções. AVISO: não utilize dispositivos mecânicos, elétricos ou químicos para acelerar o processo de descongelação, diferentes dos recomendados pelo fabricante.

substituídas o mais rapidamente possível. Utilize o compartimento frigorífico apenas para a conservação de alimentos frescos e o compartimento do congelador apenas para a conservação de alimentos congelados, para a congelação de alimentos frescos e a produção de cubos de gelo. Evite guardar alimentos não embrulhados em contacto direto com as superfícies internas dos compartimentos frigorífico ou congelador. Os aparelhos poderão ter compartimentos específicos (Compartimento dos Alimentos Fresco, Caixa de Zero Graus,...). Caso não sejam especificamente diferenciados no folheto do produto, podem ser removidos, mantendo dos respetivos desempenhos. O c-pentano é utilizado como agente de expansão na espuma de isolamento e é um gás inflamável. INSTALAÇÃO A instalação e as reparações têm de ser realizadas por um técnico devidamente qualificado, de acordo com as instruções fornecidas pelo fabricante e em conformidade com as normas de segurança locais. Não repare nem substitua qualquer peça do aparelho, salvo especificação em contrário no manual de instruções. As crianças não devem realizar operações de instalação. Mantenha as crianças afastadas durante a instalação. O material de embalagem (sacos de plástico, peças em poliestireno, etc.) deve ser mantido fora do alcance das crianças, durante e após a instalação. O aparelho deve ser manuseado e instalado por duas ou mais pessoas. Use luvas de proteção para desembalar e instalar o aparelho. Tenha cuidado para não danificar o pavimento (p. ex. parquet) ao deslocar o aparelho. Instale o aparelho sobre um pavimento ou apoio suficientemente forte para suportar o respetivo peso e num ambiente adequado às suas dimensões e utilização. Após a desembalagem do aparelho, certifique-se de que não foi danificado durante o transporte. Em caso de problemas, contacte o distribuidor ou o Serviço de Pós-Venda mais próximo. O aparelho tem de estar desligado da corrente antes de qualquer operação de instalação. Durante a instalação, certifique-se de que o aparelho não danifica o cabo de alimentação. Para garantir uma ventilação adequada, deixe um espaço em ambos os lados e por cima do aparelho. A distância entre a parte posterior do aparelho e a parede atrás do mesmo

deverá ser 50 mm, a fim de evitar o acesso a superfícies quentes. Reduzir este espaço aumentará o consumo energético do produto. Ativar o aparelho apenas quando a instalação estiver concluída. Espere pelo menos duas horas antes de ligar o aparelho, para permitir que o circuito de refrigeração esteja perfeitamente eficiente. Certifique-se de que o aparelho não está perto de uma fonte de calor.

Para que a instalação cumpra os regulamentos de segurança em vigor, é necessário um interruptor de corte omnipolar com uma distância entre contactos de, no mínimo, 3 mm e o aparelho deve estar ligado à terra. Se a ficha fornecida não for adequada à sua tomada, contacte um técnico qualificado. O cabo de alimentação tem de ser suficientemente longo para ligar o aparelho, assim que estiver corretamente posicionado, à rede elétrica. Não puxe o cabo de alimentação. Se o cabo elétrico estiver danificado, substitua por um idêntico. O cabo de alimentação só pode ser substituído por um técnico devidamente qualificado, de acordo com as instruções fornecidas pelo fabricante e em conformidade com as normas de segurança em vigor. Contacte um centro de assistência autorizado. Para aparelhos com ficha fornecida, se a ficha não for adequada à sua tomada, contacte um técnico qualificado. Não utilize extensões, tomadas múltiplas ou adaptadores múltiplos. Não opere o aparelho, caso o cabo de alimentação ou a ficha estejam danificados, se não estiver a funcionar adequadamente ou se tiver sido danificado ou deixado cair. Mantenha o cabo afastado de superfícies quentes. Os componentes elétricos não podem estar acessíveis ao utilizados após a instalação. Não toque no aparelho com qualquer parte do corpo molhada e não o opere descalço.

LIMPEZA E MANUTENÇÃO

Use luvas de proteção para a limpeza e a manutenção. O aparelho tem de estar desligado da corrente antes de qualquer operação de manutenção. Nunca utilize equipamento de limpeza a vapor. Não utilize produtos de limpeza abrasivos ou agressivos, como limpa-vidros, esfregões, líquidos inflamáveis, ceras de limpeza, detergentes concentrados, lixívias ou produtos de limpeza com substâncias à base de petróleo nas partes de plástico, no interior e nos revestimentos ou juntas das portas. Não utilize toalhetes, esfregões ou outros utensílios de limpeza agressivos.

PRESERVAÇÃO DO MEIO AMBIENTE

ELIMINAÇÃO DE MATERIAIS DE

EMBALAGEM O material da embalagem é 100 % reciclável e está identificado com o símbolo de reciclagem. Por esta razão, as várias partes da embalagem têm de ser eliminadas de forma responsável e em conformidade com os regulamentos de autoridades locais relativamente à eliminação de resíduos. DESMANTELAMENTO DE ELETRODOMÉSTICOS No momento do desmantelamento, torne o aparelho inutilizável cortando o cabo de alimentação e retirando as portas e as prateleiras (se existentes), de modo que as crianças não possam aceder facilmente ao interior do aparelho. Este aparelho é fabricado com materiais ou reutilizáveis. recicláveis Elimine-o em conformidade com as normas de eliminação de resíduos locais. Para mais informações sobre o tratamento, a recuperação e a reciclagem de eletrodomésticos, contacte as autoridades locais competentes, o serviço de recolha de resíduos domésticos ou a loja onde comprou o aparelho. Este aparelho cumpre o disposto na Diretiva Europeia 2012/19/UE, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao garantir a eliminação correta deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam resultar do manuseamento inadequado de resíduos deste produto.

SUGESTÕES PARA POUPAR DE ENERGIA

Instale o aparelho num local seco, bem ventilado, longe de qualquer fonte de calor (p. ex. radiador, fogão, etc.), e num local não exposto à luz direta do sol. Se necessário, utilize uma placa isolante. Para garantir a ventilação adequada, siga as instruções de ventilação. Uma ventilação insuficiente na parte de trás do produto aumenta o consumo de energia e reduz a eficiência de refrigeração. As temperaturas internas do aparelho podem ser influenciadas pela temperatura ambiente, pela frequência com que as portas são abertas e pela localização do aparelho. Ao regular a temperatura deve ter em consideração estes fatores. Reduza a um mínimo a abertura das portas. Ao descongelar alimentos congelados, coloque-os no frigorífico. A temperatura baixa dos produtos congelados arrefece os alimentos no frigorífico. Deixe que os alimentos e as bebidas quentes arrefeçam antes de os colocar no aparelho. O posicionamento das prateleiras no frigorífico não tem qualquer impacto na utilização eficiente da energia. Os alimentos deveriam ser colocados nas prateleiras, de modo a assegurar a circulação de ar adequada (os alimentos não deverão tocar uns nos outros e deverá ser mantida uma distância entre os alimentos e a parede traseira). Poderá aumentar a capacidade de armazenamento dos alimentos congelados, removendo cestos e, se existente, a prateleira para Descongelar, mantendo um consumo de energia equivalente. Os produtos da classe energética alta estão equipados com motores de alta eficiência, que se mantêm operacionais durante mais tempo, mas que têm um baixo consumo de energia. Não se preocupe se o motor continua a funcionar durante períodos de tempo mais longos. no produto ou na O símbolo documentação fornecida com o mesmo indica que não deverá ser tratado como lixo doméstico, devendo ser levado para um centro de recolha adequado para a reciclagem de equipamentos elétricos e eletrónicos.

DECLARAÇÃO DE CONFORMIDADE

O aparelho foi concebido, construído e distribuído em conformidade com os requisitos das Diretivas Europeias: DBT 201/35/UE, CEM 2014/30/UE e RSP 2011/65/UE. Este aparelho foi concebido, construído e distribuído em conformidade com os requisitos das Diretivas Europeias sobre a conceção ecológica e a rotulagem em matéria de eficiência energética: 2009/125/CE e 2010/30/UE.

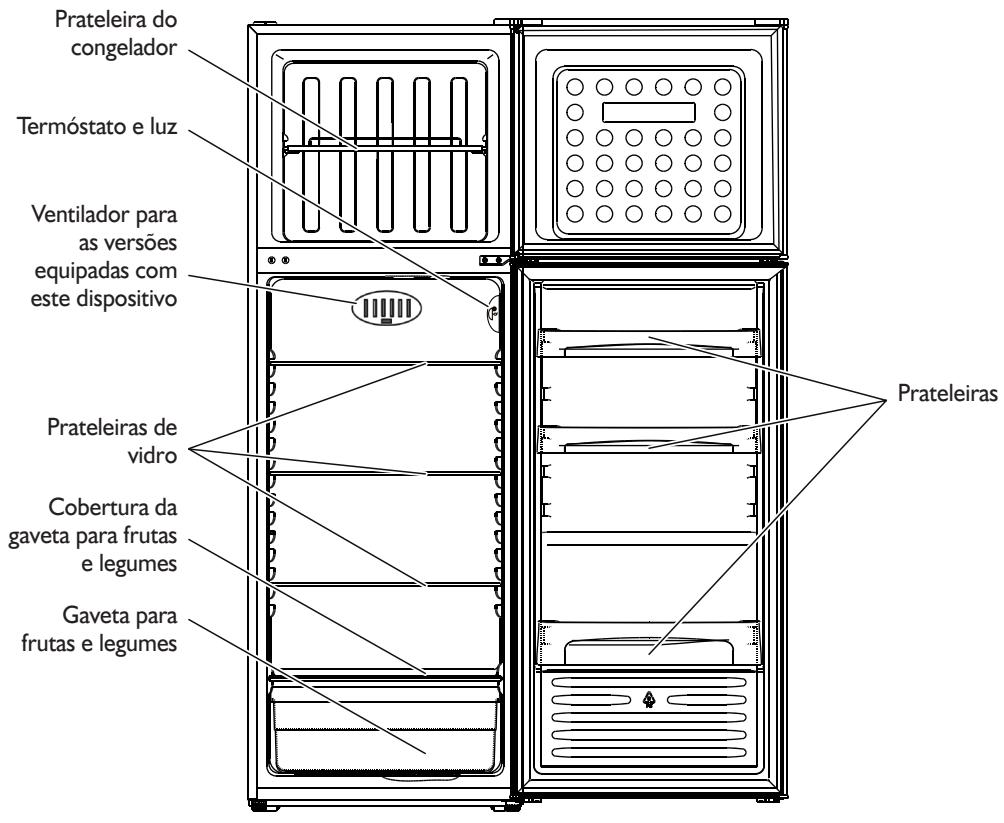

VISTA GERAL Prateleira do congelador Termóstato e luz Ventilador para as versões equipadas com este dispositivo Prateleiras Prateleiras de vidro Cobertura da gaveta para frutas e legumes Gaveta para frutas e legumes A ilustração serve apenas para referência, para mais detalhes verifique o seu aparelho.

COMO UTILIZAR O COMPARTIMENTO

FRIGORÍFICO Este aparelho é um frigorífico com compartimento congelador estrelas. A descongelação do compartimento frigorífico é completamente automática. Ligar o frigorífico pela primeira vez Insira a ficha do aparelho na tomada. O termóstato permite regular a temperatura de ambos os compartimentos: frigorífico e congelador. Como regular a temperatura dos compartimentos:

1. Para o funcionamento correto e um armazenamento

perfeito dos alimentos, siga as instruções apresentadas na ficha do produto para o ajuste do termóstato.

2. Sempre que pretender alterar a temperatura no

compartimento frigorífico, rode o botão de regulação do termóstato para:

• números mais baixos/MIN para as temperaturas internas MENOS FRIAS;
• números mais altos/MAX para as temperaturas internas MAIS FRIAS. Termóstato regulado para 0: sem funcionamento, sem luz.

3. Pressione o botão correspondente (fig. G) para ativar o

dispositivo de anticondensação. Nota: A temperatura ambiente, a frequência com que a porta é aberta e o posicionamento do aparelho podem influenciar as temperaturas internas. As posições do termóstato devem variar em função destes fatores. Como conservar os alimentos no compartimento frigorífico Coloque os alimentos conforme ilustrado na figura ao lado. A. Alimentos cozinhados B. Peixe, carne C. Frutas e vegetais D. Garrafas E. Ovos F. Manteiga, queijo e laticínios Nota:

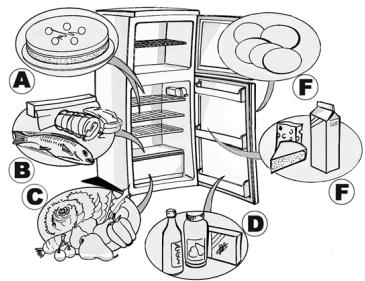

• A distância entre as prateleiras e a parede traseira do compartimento frigorífico garante a livre circulação do ar.
• Não coloque os alimentos em contacto direto com a parede traseira do compartimento frigorífico.
• Não introduza alimentos quentes no congelador ou no frigorífico.
• Guarde os líquidos em recipientes fechados.
• Guardar vegetais com um elevado teor de água pode resultar na condensação na gaveta para frutas e legumes: isto não afetará o funcionamento correto do aparelho.

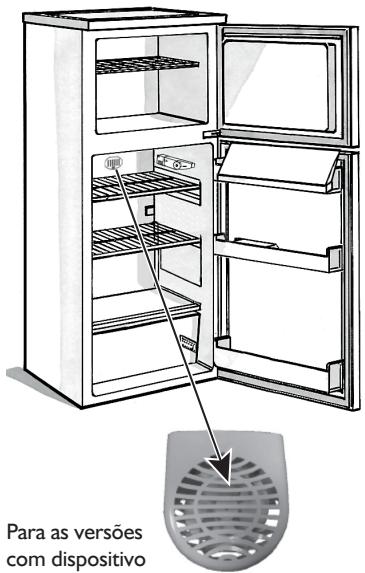

Para as versões com dispositivo anticondensação Fig. G

COMO UTILIZAR O COMPARTIMENTO

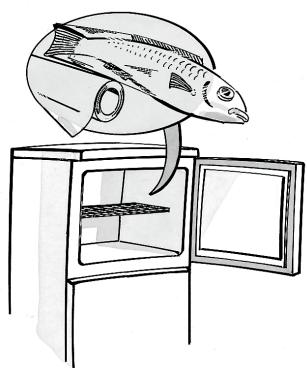

CONGELADOR O congelador é um compartimento de estrelas. Neste compartimento podem ser conservados alimentos congelados durante o período indicado na embalagem. Para além disto, é possível congelar os alimentos frescos, colocando-os sobre as grelhas; colocando os alimentos já congelados no cesto inferior do compartimento, de modo que não entrem em contacto com os alimentos ainda por congelar. A quantidade de alimentos frescos que é possível congelar em 24 horas encontra-se indicada na placa de características. Importante: Antes de congelar, embrulhe e vede os alimentos frescos em:

• folha de alumínio, película transparente, embalagens impermeáveis de plástico, caixas de polietileno com tampas ou recipientes próprios para congelar alimentos.
• em caso de corte de energia, o compartimento congelador mantém uma temperatura suficientemente baixa para conservar os alimentos. Contudo, é aconselhável não abrir a porta do compartimento durante esse período. Importante: A tabela ao lado apresenta o tempo de armazenamento máximo recomendado para alimentos frescos congelados. Quando comprar produtos congelados, verifique se:
• A embalagem ou o pacote estão intactos, uma vez que o produto congelado se pode ter deteriorado na embalagem danificada. Se uma embalagem estiver inchada ou mostrar sinais de humidade, significa que pode não ter sido armazenada nas melhores condições e pode ter sofrido um início de descongelação.
• Quando for às compras, deixe os alimentos congelados para último e transporte-os em sacos térmicos.
• Logo que chegue a casa, coloque os artigos no congelador.
• Se os alimentos tiverem descongelado, mesmo que parcialmente, não os volte a congelar. Consuma-os num período de 24 horas.
• Evite ou reduza ao mínimo as variações de temperatura. Respeite o prazo de validade indicado na embalagem.
• Siga as instruções de conservação dos alimentos que se encontram na embalagem. Cubos de gelo

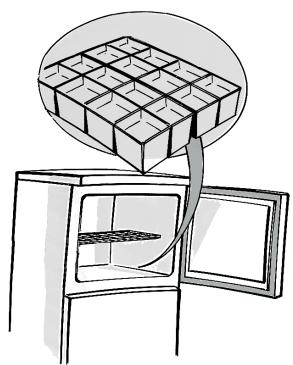

• Encha as cuvetes de gelo com 3/4 de água e coloque-as sobre o fundo do compartimento congelador. Se a cuvete colar ao fundo do congelador, não utilize objetos pontiagudos ou cortantes para a remover.

COMO DESCONGELAR E LIMPAR O

CONGELADOR Descongele o compartimento congelador 1 ou 2 vezes por ano, ou quando a camada de gelo das paredes tiver 3 mm de espessura. Se possível, descongele o congelador quando estiver quase vazio.

1. Abra a porta, retire os alimentos do congelador e

embrulhe-os em folhas de jornal. Coloque-os num local fresco ou num saco térmico.

2. Desligue o aparelho da tomada.

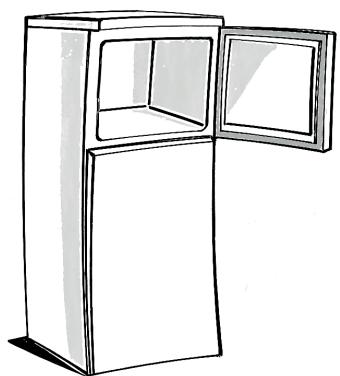

3. Deixe a porta do congelador aberta para permitir a

4. Retire a água de descongelação depositada no fundo do

5. Limpe o interior com uma esponja embebida numa solução

de água morna e detergente neutro. Não utilize produtos abrasivos.

6. Lave o interior e seque bem.

Nota: Para evitar danos irreparáveis no compartimento, não utilize instrumentos pontiagudos ou metálicos para soltar o gelo, nem o aqueça artificialmente.

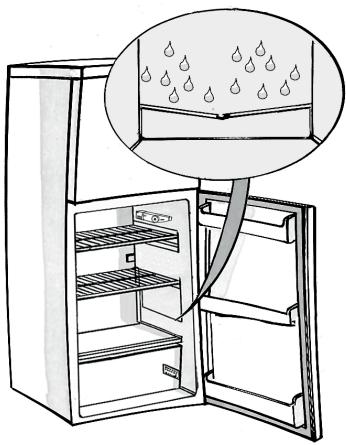

COMO LIMPAR O COMPARTIMENTO

FRIGORÍFICO Limpe periodicamente o interior do compartimento frigorífico. A descongelação do compartimento frigorífico é completamente automática. A presença periódica de gotas de água na parede traseira interna do compartimento frigorífico indica que o ciclo de descongelação automático periódico está em curso. A água de descongelação é automaticamente escoada por um orifício de descarga e, de seguida, é recolhida num recipiente onde evapora. Antes de qualquer operação de limpeza, retire a ficha da tomada.

• Utilize uma esponja humedecida em água morna e/ou detergente neutro.
• Lave e seque com um pano macio. Não utilize produtos de limpeza abrasivos.

LIMPEZA E MANUTENÇÃO

1. Esvazie os compartimentos frigorífico e congelador.

2. Desligue o aparelho da corrente elétrica.

3. Descongele o compartimento congelador, limpe e seque ambos os

4. Deixe as portas abertas para impedir a formação de odores.

RESOLUÇÃO DE PROBLEMAS

5. A luz interna não funciona.

Verifique primeiro o ponto 1 e depois:

• Desligue o aparelho da corrente elétrica. Para substituir a lâmpada, veja as instruções e o desenho da ficha do aparelho em anexo.
• Controle a lâmpada e substitua-a, se necessário, por uma nova. Substitua por uma lâmpada com potência máxima de 15W.

6. Formação excessiva de gelo no

compartimento congelador

• A porta está bem fechada?
• Os alimentos impedem o fecho da porta? Atenção:
• A extremidade dianteira do aparelho poderá estar quente. Isto previne a formação de condensação e não se trata de uma anomalia.
• Os ruídos de borbulhar e os sopros de expansão, no circuito de refrigeração, são considerados normais.

1. O aparelho não funciona.

• Houve um corte de energia?
• A ficha está bem inserida na tomada?
• O interruptor bipolar está ligado?
• O fusível está queimado?
• O cabo de alimentação está danificado?
• O termóstato está na posição 0 (Stop)?

2. A temperatura no interior dos

compartimentos não é suficientemente baixa.

• A porta está bem fechada?
• O aparelho foi instalado perto de uma fonte de calor?
• O termóstato está bem regulado?
• As grelhas de circulação do ar estão obstruídas?

3. A temperatura no interior do

compartimento frigorífico está demasiado baixa.

• O termóstato está bem regulado?

4. Há água no fundo do compartimento

• O orifício de descarga da água de descongelação está obstruído?

Antes de contactar o Serviço Pós-venda:

1. Verifique se consegue resolver o problema

pessoalmente (consulte o "Guia de resolução de problemas").

2. Volte a ligar o aparelho para se certificar

de que o problema ficou resolvido. Se o problema persistir, desligue e volte a ligar o aparelho após uma hora.

3. Se o aparelho continuar a não funcionar,

contacte o Serviço de Assistência. Indique:

• a natureza do problema
• o modelo do aparelho,
• o número Service (o número que encontra depois da palavra SERVICE na placa de características situada na parte posterior do aparelho)
• o seu endereço completo
• o seu número de telefone e o indicativo da área de residência. Nota O sentido de abertura da porta pode ser mudado. Se esta operação for realizada pelo Serviço Pós-venda, não será coberta pela garantia.

REVERSIBILIDADE DAS PORTAS

Ferramenta necessária: Chave Philips, chave de fendas, chave sextavada.

• Certifique-se de que a unidade está desconectada e vazia.
• Para remover a porta é necessário inclinar a unidade para trás. Deverá apoiar a unidade em qualquer coisa sólida, para que não escorregue durante o processo de reversão da porta.
• Todas as peças removidas têm de ser guardadas para posterior remontagem.
• Não deite a unidade, uma vez que pode danificar o sistema de refrigeração.
• É melhor que a unidade seja manuseada por 2 pessoas durante a montagem.

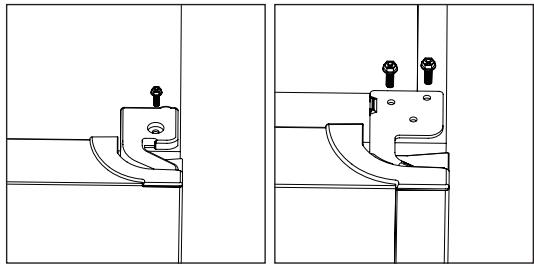

1. Desaparafuse a cobertura da dobradiça superior e desaparafuse depois a dobradiça superior.

Levante depois a porta superior e coloque-a sobre uma almofada macia, para evitar riscos e danos.

2. Remova o pino com uma chave de fendas e vire o suporte da dobradiça. Volte a colocar o pino no

suporte da dobradiça.

5. Mova a cobertura com o orifício da dobradiça, na porta inferior, para o outro lado. Levante

depois a porta inferior e coloque-a sobre uma almofada macia, para evitar riscos.

6. Mova as coberturas com orifícios da dobradiça do lado esquerdo para o lado direito.

7. Desaparafuse a dobradiça inferior. Remova depois os pés ajustáveis de ambos os lados.

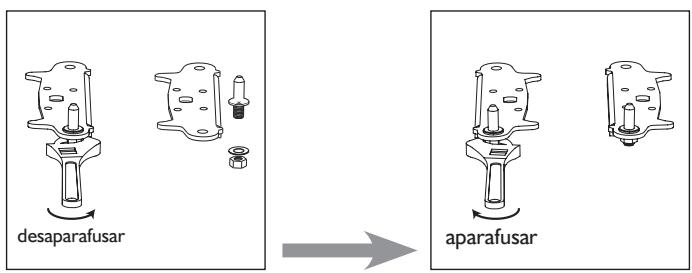

8. Desaperte e retire o pino da dobradiça inferior, vire o suporte ao contrário e volte a apertá-lo.

9. Monte novamente o suporte de instalação do pino da dobradiça inferior. Monte novamente

ambos os pés ajustáveis. Transfira a porta inferior para a posição correta.

10. Faça a dobradiça intermédia inverter 180 graus o sentido e transfira-a para a posição esquerda

correta. Insira o pino da dobradiça intermédia no orifício superior da porta inferior e aperte os parafusos.

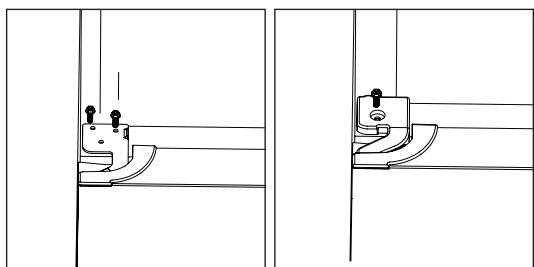

11. Volta a colocar a porta superior. Verifique se a porta está alinhada horizontal e verticalmente, de

modo que as vedações fiquem bem fixas em todos os lados antes de aparafusar definitivamente a dobradiça superior. Introduza depois a dobradiça superior e aparafuse-a na parte superior da unidade e fixe depois a cobertura da dobradiça, aparafusando.

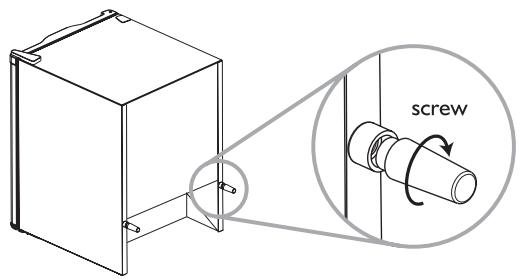

Aparafuse os espaçadores traseiros na traseira da unidade.

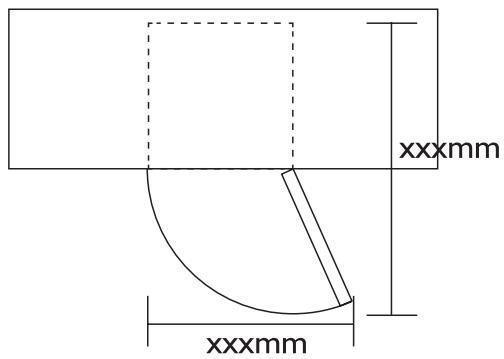

REQUISITOS DE ESPAÇO

• Mantenha espaço suficiente para a abertura da porta.
• Mantenha, no mínimo, uma distância de 50 mm nos dois lados.

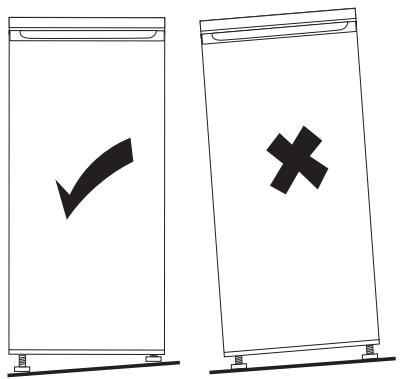

NIVELAMENTO DA UNIDADE

Para tal, ajuste os dois pés de nivelamento na parte da frente da unidade. Se a unidade não estiver nivelada, as portas e os alinhamentos dos vedantes magnéticos não serão adequadamente cobertos.
