RBS9485IN - Fläkt ROSIERES - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	ROSIERES
Modell	RBS9485IN
Driftlägen	Frånluft (utomhusavluftning) och recirkulation (inomhusrecirkulation)
Matningsspänning	230 V ~ 50 Hz
Elektrisk klass	Klass II (utan jordning)
Minsta säkerhetsavstånd	65 cm mellan fläkten och spisytan
Motorhastigheter	3 hastigheter + intensivfunktion (10 min)
Belysning	Halogen- eller glödlampor (beroende på version)
Fettfilter	Maskindiskbara, varannan månad
Aktivt kolfilter	Ej tvättbara, byte var 4:e månad
Filtermättnadsindikator	Blinkande display eller diod för fett (F) och kol (A)
Timer	Automatisk avstängning efter 15 minuter
Clean Air-funktion	Automatisk start 10 min/h på första hastigheten
Manövrering	Pekskärm (fig.8) eller mekaniska knappar (fig.9)
Elanslutning	Uttag med 3A säkring eller tvåpolig brytare
Installation	Väggmonterad med dekorativa teleskoprör
Underhåll	Utvändig rengöring med denaturerad sprit eller neutralt rengöringsmedel
Byte av lampor	Halogen genom att lyfta glaset, glödlampor efter borttagning av filter
Kundtjänst	Kontakta teknisk support med serienumret (16 tecken som börjar med 3)

Vanliga frågor - RBS9485IN ROSIERES

Vad är minsta säkerhetsavstånd mellan fläkten och spisen ?

Minsta avstånd mellan spisytan och fläktens lägsta del är 65 cm.

Hur tvättar jag fettfiltren ?

Fettfiltren är maskindiskbara eller kan tvättas för hand. De måste rengöras varannan månad för att undvika brandrisk.

När måste aktivt kolfilter bytas ?

Aktivt kolfilter måste bytas var 4:e månad. De kan varken tvättas eller återvinnas.

Hur nollställer jag filtermättnadsindikatorn ?

Efter rengöring eller byte av filter, tryck på belysningsknappen (knapp A) i 5 sekunder tills lampan slutar blinka.

Vad gör jag om fläkten inte fungerar ?

Kontrollera först att kontakten sitter ordentligt i uttaget. Om problemet kvarstår, stäng av apparaten och kontakta teknisk support. Försök inte reparera själv.

Vad är Clean Air-funktionen ?

Funktionen Clean Air startar motorn varje timme i 10 minuter på första hastigheten för att byta luften i rummet. Den stängs av genom att trycka på valfri knapp utom belysning.

Hur byter jag en halogenlampa ?

För att byta en halogenlampa, bänd försiktigt bort skyddsglaset i de avsedda springorna. Byt till en lampa av samma typ utan att röra lampan med fingrarna.

Kan jag använda fläkten med en gasspis ?

Ja, men säkerhetsavståndet på 65 cm måste hållas. Se till att rummet är ordentligt ventilerat för att undvika problem med omvänt drag.

Hur ställer jag in den automatiska avstängningstimern ?

Tryck på Timer-knappen för att aktivera automatisk avstängning efter 15 minuter. Decimalpunkten blinkar på displayen. Tryck igen för att avaktivera.

Vad betyder blinkandet på belysningsknapparna ?

Långsam blinkning (varannan sekund) innebär att fettfiltren måste tvättas. Snabb blinkning (var 0,5 sekund) innebär att kolfiltren måste bytas.

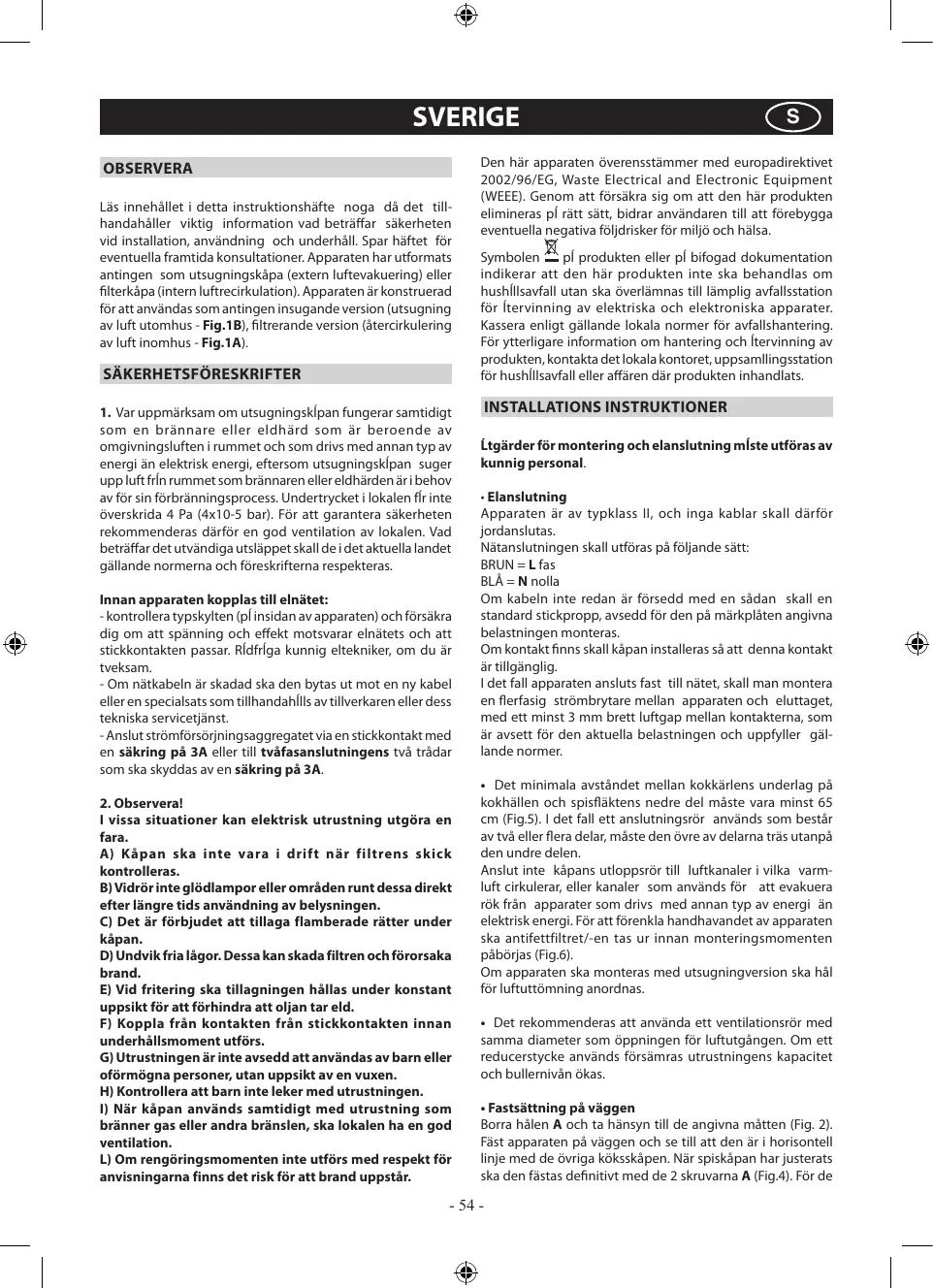

BRUKSANVISNING RBS9485IN ROSIERES

För kontakt med teknisk service:

Läs innehållet i detta instruktionshäfte noga då det tillhandahåller viktig information vad beträffar säkerheten vid installation, användning och underhåll. Spara häftet för eventuella framtida konsultationer. Apparaten har utformats antingen som utsugningskåpa (extern luftevakuering) eller filterkåpa (intern luftrecirkulation). Apparaten är konstruerad för att användas som antingen insugande version (utsugning av luft utomhus - Fig.1B), filtrerande version (återcirkulering av luft inomhus - Fig.1A).

SÄKERHETSFÖRESKRIFTER

1. Var uppmärksam om utsugningskåpan fungerar samtidigt som en brännare eller eldhärd som är beroende av omgivningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugningskåpan suger upp luft från rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Undertrycket i lokalen får inte överstiga 4 Pa (4x10-5 bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträffar det utvändiga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras.

Innan apparaten kopplas till elnätet:

• kontrollera typskylten (på insidan av apparaten) och försäkra dig om att spänning och effekt motsvarar elnätets och att stickkontakten passar. Rådfråga en auktoriserad elektriker, om du är tveksam.
• Om nätkabeln är skadad ska den bytas ut mot en ny kabel eller en specialkabel som tillhandahålls av tillverkaren eller dess tekniska servicetjänst.
• Anslut strömförsörjningsaggregatet via en stickkontakt med en säkring på 3A eller till tvåfasanslutningen två trådar som ska skyddas av en säkring på 3A.

2. Observera!

I vissa situationer kan elektrisk utrustning utgöra en fara.

A) Kåpan ska inte vara i drift när filtrens skick kontrolleras. B) Vidrör inte glödlampor eller områden runt dessa direkt efter längre tids användning av belysningen. C) Det är förbjudet att tillaga flamberade rätter under kåpan. D) Undvik fria lågor. Dessa kan skada filtren och förorsaka brand. E) Vid fritering ska tillagningen hållas under konstant uppsikt för att förhindra att oljan tar eld. F) Koppla från kontakten från stickkontakten innan underhållsmoment utförs. G) Utrustningen är inte avsedd att användas av barn eller oförmögna personer, utan uppsikt av en vuxen. H) Kontrollera att barn inte leker med utrustningen. I) När kåpan används samtidigt med utrustning som bränner gas eller andra bränslen, ska lokalen ha en god ventilation. L) Om rengöringsmomenten inte utförs med respekt för anvisningarna finns det risk för att brand uppstår.

Den här apparaten överensstämmer med europadirektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras på rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa.

Symbolen på produkten eller i bifogad dokumentation indikerar att den här produkten inte ska behandlas som hushållsavfall utan ska överlämnas till lämplig avfallsstation för återvinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och återvinning av produkten, kontakta det lokala kontoret, uppsamlingsstationen för hushållsavfall eller affären där produkten inhandlats.

INSTALLATIONSINSTRUKTIONER

Åtgärder för montering och elanslutning måste utföras av kunnig personal.

- Elanslutning

Apparaten är av typklass II, och inga kablar ska därför jordanslutas.

Nätanslutningen ska utföras på följande sätt:

BRUN = L (fas)

BLÅ = N (nolla)

Om kabeln inte redan är försedd med en sådan ska en standard stickpropp, avsedd för den på märkplåten angivna belastningen, monteras.

Om kontakten finns ska kabeln installeras så att denna kontakt är tillgänglig.

I det fall apparaten ansluts fast till nätet, ska man montera en flerfasig strömbrytare mellan apparaten och eluttaget, med ett minst 3 mm brett luftgap mellan kontakterna, som är avsedd för den aktuella belastningen och uppfyller gällande normer.

• Det minimala avståndet mellan kokkärlens underlag på kokhällen och spisfläktens nedre del måste vara minst 65 cm (Fig.5). I det fall att anslutningsrör används som består av två eller flera delar, måste den övre av delarna träs utanpå den undre delen.

Anslut inte kåpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evakuera rök från apparater som drivs med annan typ av energi än elektrisk energi. För att förenkla handhavandet av apparaten ska antifettfiltret/-en tas ur innan monteringsmomenten påbörjas (Fig.6).

• Det rekommenderas att använda ett ventilationsrör med samma diameter som öppningen för luftutgången. Om ett reducerstycke används försämras utrustningens kapacitet och bullernivån ökas.

Fastsättning på väggen

Borra hålen A och ta hänsyn till de angivna måtten (Fig. 2). Fäst apparaten på väggen och se till att den är horisontell linje med de övriga köksskåpen. När spiskåpan har justerats ska den fästas definitivt med de 2 skruvarna A (Fig. 4). För de

olika monteringarna ska skruvar och expansionspluggar som är lämpliga för väggen användas (t.ex. armerad betong, gips o.s.v.). Om skruvar och expansionspluggar medlevereras med produkten ska du försäkra dig om att de är lämpliga för den typ av vägg där spiskåpan ska fästas.

- Fastsättning av skorstensförlängning - insugande version

Montera elmatningen innanför skorstensförlängningen. Om din utrustning ska installeras som insugande version, ska ett hål göras för att leda ut luften. Reglera bredden för överdelens fästen (Fig. 3). Fäst sedan fästet i taket med skruvarna A (Fig. 3) så att det är i linje med din spiskåpa och ta hänsyn till avståndet till taket som anges i Fig. 2. Anslut flänsen C med ett anslutningsrör avsett för utsugning av luft (Fig. 4).

Skjut in överdelen inuti underdelen. Fäst underdelen i spiskåpan med de medlevererade skruvarna B (Fig. 4). Dra upp överdelen till fästet och fäst den med skruvarna B (Fig. 3).

För att modifiera spiskåpan från insugande version till filtrerande version ska du beställa kolfilter från din återförsäljare och följ sedan monteringsanvisningarna.

- Filtrerande version

Installera spiskåpan och skorstensförlängningens över- och underdel enligt avsnittet angående montering av spiskåpan för insugande version. För montering av den filtrerande delen, se anvisningarna som följer med satsen.

Kolfiltren sitter redan på utrustningen (Fig. 7).

• Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter apparaten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut.

Kåpan ska underhållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsfiltret och filtret med aktivt kol.

• Avfettningsfiltret har till uppgift att stoppa fetpartiklarna som finns i luften. Detta filter sätts igen efter en viss tid, beroende på hur mycket utrustningen används.
• För att förhindra eventuell brand ska avfettningsfiltren rengöras max. varannan månad. Avfettningsfiltren kan rengöras i diskmaskinen.
• En viss färgförändring kan synas efter några rengöringar. Detta är inget skäl till reklamation för eventuellt byte.

Vid försummelse av anvisningarna för byte och rengöring av avfettningsfiltren finns det risk för att dessa antänds.

• Filtren med aktivt kol används för att rengöra luften som återförs i rummet. Dessa filter kan inte rengöras eller regenereras och måste bytas ut max. vart fjärde månad. Mättnaden av det aktiva kolet beror på hur länge utrustningen används, typen av kok och hur ofta som avfettningsfiltret rengörs.
• Rengör kåpan regelbundet både på insidan och utsidan med en trasa fuktad med denaturerad sprit eller milt flytande rengöringsmedel som inte slipar.
• Belysningen är avsedd att endast vara tänd under tillagningen och inte för att lysa upp rummet i allmänhet under en längre tid. Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt.

Lägsta hastigheten. Om kåpan fungerar skall tangenten tryckas in halv sekund för att slå av den. Om kåpan fungerar med den lägsta hastigheten behöver man inte hålla tangenten intryckt för att stänga av den. Minskar motorns hastighet.

Display C = anger den valda motorhastigheten och aktiveringen av timern.

Tangent D = slår på kåpan. Ökar motorns hastighet. Om tangenten för den tredje hastigheten trycks in startar den intensiva hastigheten under 10 sekunder för att sedan återgå till den arbetshastighet som var aktiv före ingreppet. Displayen blinkar under denna funktion.

Tangent E = Timer ställer in funktionstiderna vid aktiveringen på 15 minuter, varefter de stängs av. Avaktivera timern genom att trycka på knapp E. När funktionen Timer är aktiv på displayen ska decimalpunkten blinka.

Genom att trycka på knapp E i 2 sekunder, när apparaten är avstängd, så aktiveras funktionen "clean air". Denna tänder motorn i 10 minuter varje timme på första hastigheten. Under funktionen ska displayen visa via de perifera segmentens rotation.

När denna tid gått ut släcks motorn och displayen visar den lysande bokstaven "C" tills motorn efter ytterligare 50 minuter startar igen och går i 10 minuter igen och så vidare.

- Orena fettfilter/aktivt kolfilter:

- När displayen C blinkar och visar omväxlande driftstastigheten och bokstaven F (t.ex. 1 och F) ska fettfiltren rengöras.

- När displayen C blinkar och visar omväxlande driftstastigheten och bokstaven A (t.ex. 1 och A) ska kolfiltren bytas ut.

När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka ned knappen A i cirka 5 sekunder tills signalerna F eller A slutar att blinka på displayen C.

Manöverfunktioner: (fig. 9 A) lysande beskrivs symbolerna här nedan:

A = knapp för BELYSNING

B = knapp OFF

C = knapp FÖRSTA HASTIGHET

D = knapp ANDRA HASTIGHET

E = knapp TREDJE HASTIGHET

F = TIMER FÖR AUTOMATISK AVSTÄNGNING EFTER 15 minuter.

• Tryck på knapp F i 2 sekunder (när fläkten är avstängd) för att sätta igång funktionen "clean air". Genom denna funktion sätts fläktmotorn igång i 10 minuter varje timme på hastighet ett.

Omedelbart efter att ha aktiverat denna funktion, sätts motorn igång på hastighet ett under 10 minuter, medan knapp F och knapp C samtidigt blinkar.

Därefter släcks motorn och lysdiod F förblir tänd med fast ljus ända tills motorn efter ytterligare 50 minuter startar igen på hastighet ett och lysdioderna F och C börjar blinka igen i 10 minuter osv. Genom att trycka på vilken som helst av knapparna, förutom belysningsknappen, återgår fläkten omedelbart till normal funktion (t.ex. om jag trycker på knapp D så sätts "clean air" ur funktion och motorn går genast på hastighet två; genom att trycka på knapp B sätts den ur funktion).

- Orena fettfilter/aktivt kolfilter:

• När knappen A blinkar med ett intervall på 2 sek ska fettfiltren rengöras.
• När knappen A blinkar med ett intervall på 0,5 sek ska kolfiltren bytas ut.

När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka på knapp A i cirka 5 sek tills varningslampan slutar att blinka.

• Manöverfunktioner: (Fig. 9 B) Mekaniska beskrivs symbolerna här nedan:

A = knapp för BELYSNING

För att byta halogenlamporna B, bänd upp glaset C i springorna.

Byt ut mot lampor av samma typ.

OBS! Ta inte i lampan med bara händer.

• Byta glödlampor (Fig. 11).

För att byta glödlampan, ta bort fettfiltren enligt beskrivningen (fig. 6) och ta bort lampan.

Byt mot lampa av samma typ (Fig. 11).

TEKNISK KUNDTJÄNST

Innan du kontaktar den tekniska kundtjänsten:

Vid felfunktion på produkten rekommenderas att:

• Kontrollera att stickkontakten är ordentligt isatt i uttaget.

Om orsaken till felfunktion inte kan finnas, stäng av utrustningen, mixtra inte med den och ring kundtjänst.

PRODUKTENS SERIENUMMER. Var finns den?

Det är viktigt att du uppger produktens förkortning och serienummer (16 tecken som börjar med siffran 3) som anges på garantibeviset eller på märketiketten som sitter inuti utrustningen.

På detta sätt kan onödiga resekostnader för teknikern undvikas.

TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVENTUELLA SKADOR SOM ORSAKATS P.G.A. ATT OVANSTÅENDE INSTRUKTIONER INTE RESPEKTERATS
