RBS9485IN - Campana extractora ROSIERES - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	ROSIERES
Modelo	RBS9485IN
Modos de funcionamiento	Aspirante (evacuación exterior) y filtrante (reciclaje interior)
Tensión de alimentación	230 V ~ 50 Hz
Clase eléctrica	Clase II (sin puesta a tierra)
Distancia mínima de seguridad	65 cm entre la campana y la superficie de cocción
Velocidades del motor	3 velocidades + función intensiva (10 min)
Iluminación	Lámparas halógenas o incandescentes (según versión)
Filtros antigrasa	Lavables en lavavajillas, cada 2 meses
Filtros de carbón activo	No lavables, reemplazo cada 4 meses
Indicador de saturación de filtros	Visualización parpadeante o diodo para antigrasa (F) y carbón (A)
Temporizador	Apagado automático después de 15 minutos
Función Clean Air	Encendido automático 10 min/h en la 1ª velocidad
Controles	Teclas táctiles (fig.8) o mecánicas (fig.9)
Conexión eléctrica	Toma con fusible 3A o disyuntor bipolar
Instalación	De pared con conectores telescópicos decorativos
Mantenimiento	Limpieza exterior con alcohol desnaturalizado o detergente neutro
Reemplazo de bombillas	Halógenas levantando el vidrio, incandescentes después de retirar el filtro
Servicio de asistencia	Contactar al servicio técnico con el número de serie (16 caracteres que comienzan con 3)

Preguntas frecuentes - RBS9485IN ROSIERES

¿Cuál es la distancia mínima de seguridad entre la campana y la cocina?

La distancia mínima entre la superficie de cocción y la parte más baja de la campana es de 65 cm.

¿Cómo lavar los filtros antigrasa?

Los filtros antigrasa son lavables en lavavajillas o a mano. Hay que limpiarlos cada 2 meses para evitar cualquier riesgo de incendio.

¿Cuándo hay que reemplazar los filtros de carbón activo?

Los filtros de carbón activo deben reemplazarse cada 4 meses. No son lavables ni regenerables.

¿Cómo poner a cero el indicador de saturación de los filtros?

Después de haber limpiado o reemplazado los filtros, presione la tecla de iluminación (tecla A) durante 5 segundos hasta que el indicador deje de parpadear.

¿Qué hacer si la campana no funciona?

Verifique primero que el enchufe esté bien insertado en la toma. Si el problema persiste, desconecte el aparato y contacte al servicio de asistencia técnica. No intente repararlo usted mismo.

¿Qué es la función Clean Air?

La función Clean Air pone en marcha el motor cada hora durante 10 minutos en la primera velocidad para renovar el aire de la habitación. Se desactiva presionando cualquier tecla excepto la de iluminación.

¿Cómo reemplazar una bombilla halógena?

Para reemplazar una bombilla halógena, haga palanca en el vidrio protector en las ranuras previstas. Reemplace por una bombilla del mismo tipo sin tocar la lámpara con los dedos.

¿Puedo usar la campana con una placa de gas?

Sí, pero se debe respetar la distancia de seguridad de 65 cm. Asegúrese de que la habitación esté correctamente ventilada para evitar un problema de inversión de flujo.

¿Cómo ajustar el temporizador de apagado automático?

Presione la tecla Temporizador para activar un apagado automático después de 15 minutos. El punto decimal parpadea en la pantalla. Presione nuevamente para desactivar.

¿Qué significa el parpadeo de las teclas de iluminación?

Un parpadeo lento (cada 2 segundos) indica que hay que lavar los filtros antigrasa. Un parpadeo rápido (cada 0,5 segundos) indica que hay que reemplazar los filtros de carbón.

MANUAL DE USUARIO RBS9485IN ROSIERES

CAMPANA EXTRACTORA - Manual de uso

Fig.1 Fig.2

Fig.3

Fig.4

Fig.5

Fig.6

Fig.7

Fig.8

Fig.9 A

Fig.9 B

Fig.10

Fig.11

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones, ya que contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento. Consérvelo para una posible consulta posterior. El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire desde el exterior - Fig.1B) o filtrante (reciclaje del aire en el interior - Fig.1A).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

• Controle los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y que el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado.

Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que pueda suministrar tanto el fabricante como el servicio de asistencia técnica.

• Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible de 3A o a los dos cables de la línea bifásica protegidos por un fusible de 3A.

2. ¡Atención!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funcionamiento. B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas. C) Está prohibido cocinar a fuego directo debajo de la campana. D) Evite la llama libre porque pueda dañar los filtros y constituya un riesgo de incendio. E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego. F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica. G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión. H) Controle que los niños no jueguen con el aparato. I) Cuando la campana se utilice simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe quedar adecuadamente ventilado. L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al lugar en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

- Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe conectar ningún cable a la toma de tierra.

La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L línea.

AZUL = N neutro.

Si no está incluido, monte en el cable un enchufe normalizado para la energía indicada en la etiqueta de las características. Si está provista de enchufes, coloque la campana de tal forma que el enchufe quede en un sitio accesible. En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3 mm, adecuado a la energía y que responda a las normas vigentes.

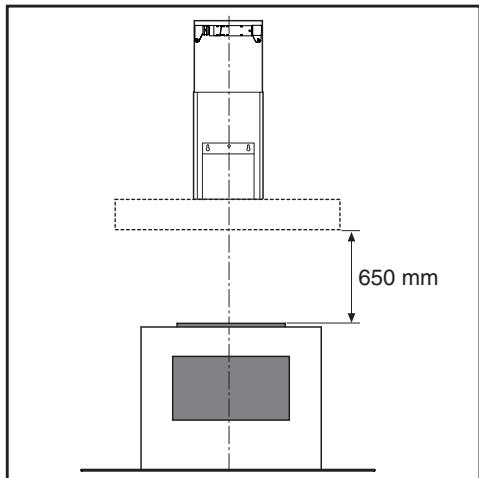

• La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe ser de al menos 65 cm (Fig.5). Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circule aire caliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica. Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los filtro/s antigrasa (Fig.6).
• En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación de aire.
• Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podrá disminuir las prestaciones del producto y aumentar el ruido.

Fijar a la pared

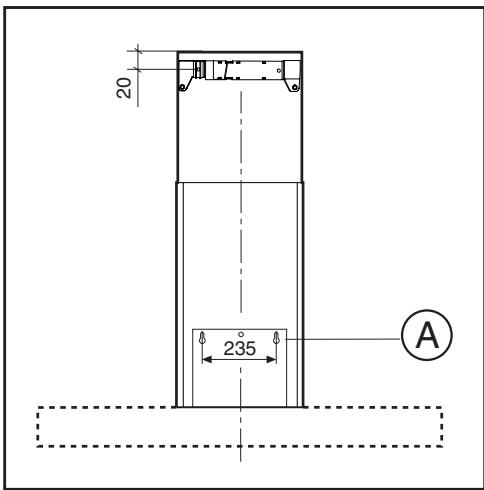

Efectúe los agujeros A respetando las cotas indicadas (Fig.2). Fije el aparato a la pared y póngalo en línea en posición

horizontal con los armarios de pared. Una vez efectuada la regulación, fije la campana definitivamente mediante los dos tornillos A (Fig.4). Para los montajes en general, utilice los tornillos y los tacos que se expandan adecuados al tipo de pared (por ejemplo, cemento armado, cartón piedra, etc.). En el caso de que los tornillos y los tacos estén en dotación con el producto, asegúrese de que sean adecuados al tipo de pared en que se debe fijar la campana.

- Fijar los racores telescópicos decorativos - versión extractora

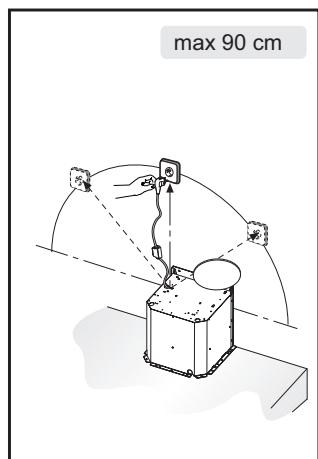

Prepare la alimentación eléctrica debajo del espacio ocupado por el racor decorativo. Si su aparato debe instalarse en la versión extractora, prepare el orificio de salida de aire. Regule la longitud del estribo de soporte del racor superior (Fig.3).

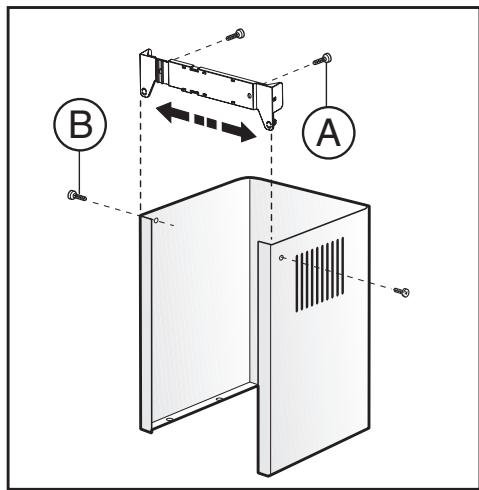

A continuación, fíjelo al techo de modo que esté en línea con su campana mediante los tornillos A (Fig.3) y respetando la distancia del techo indicada en la Fig.2. Conecte, mediante un tubo de empalme, la brida C al agujero para la evacuación del aire (Fig.4).

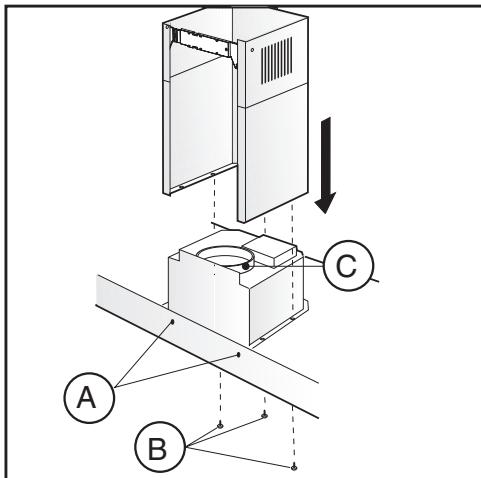

Inserte el racor superior en el interior del racor inferior. Fije el racor inferior a la campana utilizando los tornillos B incluidos (Fig.4), extraiga el racor superior hasta el estribo y fíjelo mediante los tornillos B (Fig.3).

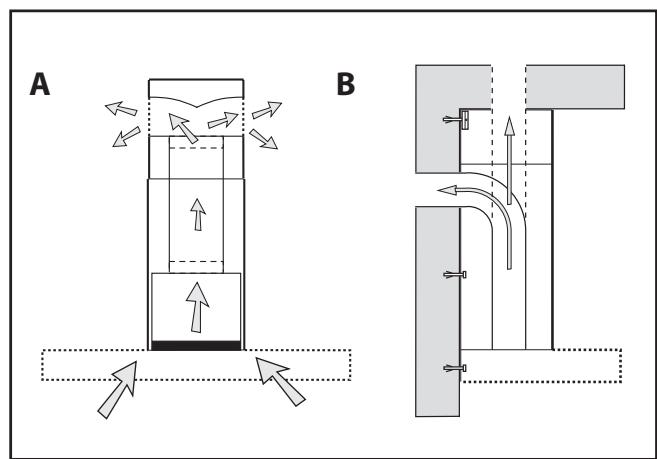

Para transformar la campana de la versión aspiradora a la versión filtrante, solicite a su vendedor los filtros de carbón activo y las instrucciones de montaje.

- Versión filtrante

Instale la campana y los dos racores como se indica en el párrafo correspondiente al montaje de la campana en la versión aspiradora. Para el montaje del racor filtrante, siga las instrucciones contenidas en el juego.

Los filtros de carbono ya están preparados en el aparato (fig.7).

USO Y MANTENIMIENTO

• Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de cualquier alimento. Se recomienda también dejar funcionando el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.

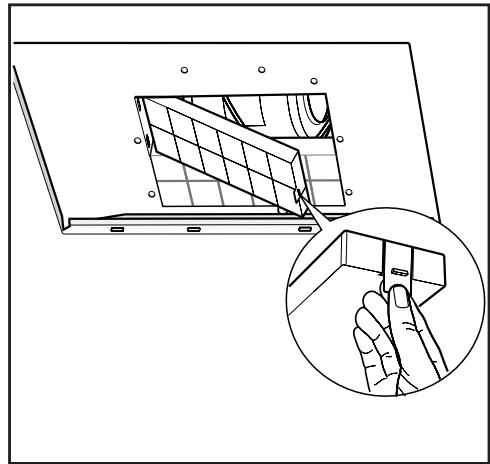

• El filtro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato.
• Para prevenir el peligro de incendios, es necesario lavar los filtros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas.
• Después de algunos lavados, se puede verificar alteraciones del color.

Si esto sucede, no constituye motivo de reclamo para su sustitución.

Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los filtros antigrasa.

• Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente.

Los filtros no se pueden lavar o regenerar y deben sustituirse cada cuatro meses como máximo.

La saturación del carbón activo depende del uso más o menos

prolongado del aparato, del tipo de comida y de la regularidad con la que se realiza la limpieza del filtro antigrasa.

• Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.
• La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente.

El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas.

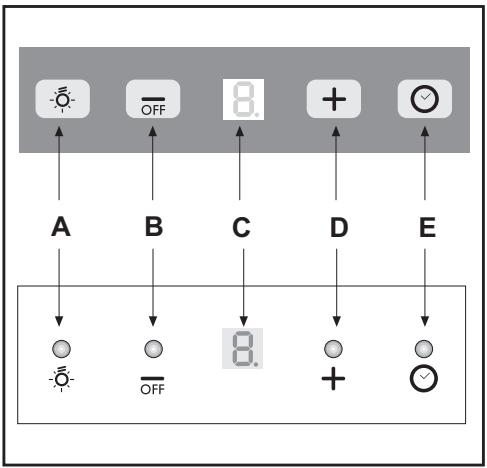

Mandos: (Fig.8)

Botón A = enciende/apaga las luces.

Botón B = enciende/apaga la campana. El aparato se pone en marcha en la 1ª velocidad. Si la campana está encendida, apriete el botón 2 segundos para apagar. Si la campana está en la 1ª velocidad, no hay que apretar el botón para apagar. Disminuya la velocidad del motor.

Display C = indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparato hace a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampaguea.

Botón E = El Timer temporiza las aspiraciones, al momento de la activación, por 15 minutos antes de que se hayan apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando el Timer está encendido, en el display debe relampaguear el punto decimal.

Si oprime el botón E por un par de segundos, cuando el aparato está apagado, se activa la función "clean air".

Que enciende el motor en la primera velocidad a 10 minutos por cada hora.

Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra "C" fija en el display, después de 50 minutos este arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualquiera de los botones excepto el de la luz. Para desactivar la dirección oprima el botón E.

- Saturación de los filtros antigrasa/carbón activo. Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los filtros antigrasa.

• Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), deben sustituirse los filtros de carbón.

Después que ha vuelto a colocar el filtro limpio, deben resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deje de centellear la señalización F o A del display C.

• Mandos: (Fig.9 A) Luminosos. La simbología es la siguiente:

A=botón ILUMINACIÓN.

B=botón OFF.

C=botón PRIMERA VELOCIDAD.

D=botón SEGUNDA VELOCIDAD.

E=botón TERCERA VELOCIDAD.

F=botón TIMER PARADA AUTOMÁTICA 15 MINUTOS.

• Cuando la función está activa, el LED parpadea. Para interrumpirla antes de los 10 minutos, presione la tecla E de nuevo. Presionando el botón F por dos segundos (con la campana apagada) se activa la función "clean air".

Esta función enciende el motor por 10 minutos cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1ª velocidad por un periodo de 10 minutos, durante los cuales deben parpadear los botones F y C contemporáneamente. Terminado este periodo, el motor se apaga y el LED del botón F se mantiene encendido con una luz fija por 50 minutos. En ese momento, el motor arranca en la primera velocidad, los LEDs F y C vuelven a parpadear por 10 minutos y se repite el ciclo.

Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su configuración normal (ej. presionando el botón D se desactiva la función "clean air" y el motor cambia a la 2ª velocidad; presionando el botón B la función se desactiva).

• Saturación de los filtros antigrasa/carbón activo:
• Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados.
• Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón deben ser sustituidos.

Después de que se vuelva a colocar el filtro limpio, es necesario reiniciar la memoria electrónica presionando el botón A durante 5 seg., hasta que cese de centellear.

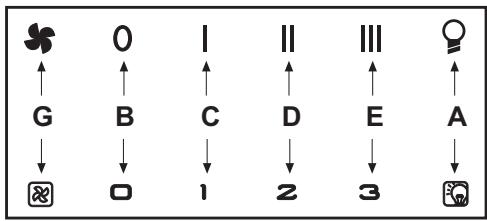

• Mandos: (Fig.9 B) Mecánicos, la simbología es la siguiente:

A=botón ILUMINACIÓN.

B=botón OFF

C=botón PRIMERA VELOCIDAD.

D=botón SEGUNDA VELOCIDAD.

E= botón TERCERA VELOCIDAD.

G = luz indicadora MOTOR EN FUNCIONAMIENTO.

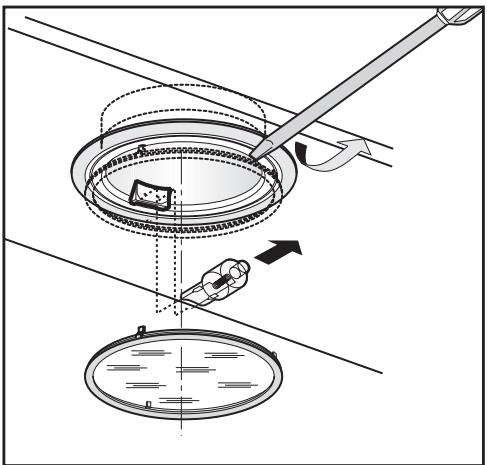

• Sustitución de las lámparas halógenas (Fig.10).

Para sustituir las lámparas halógenas B quite el vidrio.

Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos sin protección.

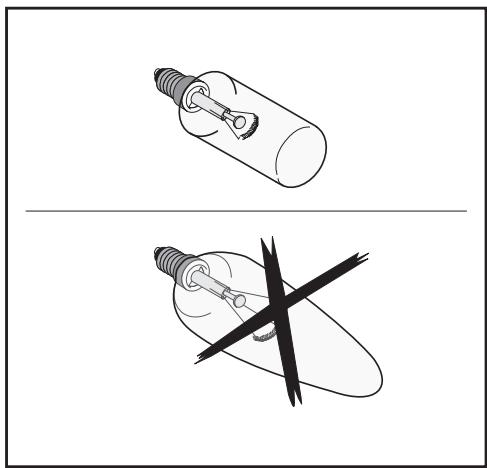

• Sustitución de las lámparas incandescentes (Fig.11).

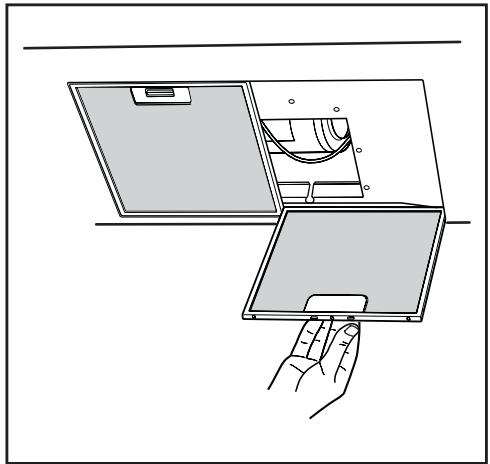

Para cambiar la lámpara incandescente, quite los filtros anti-grasa como se describe en la (Fig.6) y quite la lámpara.

SERVICIO DE ASISTENCIA AL CLIENTE

Antes de llamar al servicio de Asistencia Técnica

Si el producto no funciona, le aconsejamos:

• Controle que el enchufe está correctamente introducido en la toma de corriente.

Si no se encuentra la causa del mal funcionamiento: Apague el aparato, no lo fuerce, llame al Servicio de Asistencia Técnica.

MATRÍCULA DEL PRODUCTO ¿Dónde se encuentra?

Es importante que comunique al servicio de asistencia la sigla del producto y el número de matrícula (16 caracteres).

que comienzan con la cifra 3) que encontrará en el certificado de garantía o bien en la placa de la matrícula colocada debajo del aparato.

De este modo podrá evitar desplazamientos inútiles del técnico, ahorrando sobre todo en costos.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.

GENERALIDADES

De esta forma, podrá contribuir a evitar visitas inútiles del técnico, economizando también los respectivos costos.

SE DECLINA CUALQUIER RESPONSABILIDAD POR EVENTUALES DAÑOS PROVOCADOS POR LA INOBSERVANCIA DE LAS ADVERTENCIAS ANTERIORES.
