RBS9485IN - Liesituuletin ROSIERES - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	ROSIERES
Malli	RBS9485IN
Toimintatilat	Imu (ulospuhallus) ja suodatus (sisäinen kierto)
Syöttöjännite	230 V ~ 50 Hz
Sähköluokka	Luokka II (ilman maadoitusta)
Pienin turvaetäisyys	65 cm liesituulettimen ja keittotason välillä
Moottorin nopeudet	3 nopeutta + tehostustoiminto (10 min)
Valaistus	Halogeeni- tai hehkulamput (versiosta riippuen)
Rasvasuodattimet	Pestävissä astianpesukoneessa, 2 kuukauden välein
Aktiivihiilisuodattimet	Ei pestäviä, vaihto 4 kuukauden välein
Suodattimien kyllästymisen ilmaisin	Vilkkuminäyttö tai ledi rasvalle (F) ja hiilelle (A)
Ajastin	Automaattinen pysäytys 15 minuutin jälkeen
Clean Air -toiminto	Automaattinen käynnistys 10 min/h 1. nopeudella
Ohjaus	Kosketuspainikkeet (kuva 8) tai mekaaniset painikkeet (kuva 9)
Sähköliitäntä	Pistorasia 3A sulakkeella tai kaksinapainen katkaisija
Asennus	Seinäasennus teleskooppisilla koristeellisilla liittimillä
Huolto	Ulkopinnan puhdistus denaturoidulla alkoholilla tai neutraalilla pesuaineella
Lamppujen vaihto	Halogeenit nostamalla lasia, hehkulamput suodattimen poiston jälkeen
Tekninen tuki	Ota yhteyttä tekniseen tukeen sarjanumerolla (16 merkkiä, alkaa numerolla 3)

Usein kysytyt kysymykset - RBS9485IN ROSIERES

Mikä on pienin turvaetäisyys liesituulettimen ja lieden välillä?

Pienin etäisyys keittotason ja liesituulettimen alimman osan välillä on 65 cm.

Kuinka pestä rasvasuodattimet?

Rasvasuodattimet ovat pestävissä astianpesukoneessa tai käsin. Ne on puhdistettava 2 kuukauden välein tulipaloriskin välttämiseksi.

Milloin aktiivihiilisuodattimet on vaihdettava?

Aktiivihiilisuodattimet on vaihdettava 4 kuukauden välein. Ne ole pestäviä eikä uudelleenkäytettäviä.

Kuinka nollata suodattimien kyllästymisen ilmaisin?

Kun suodattimet on puhdistettu tai vaihdettu, paina valaistuspainiketta (painike A) 5 sekunnin ajan, kunnes merkkivalo lakkaa vilkkumasta.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin, että pistoke on kunnolla pistorasiassa. Jos ongelma jatkuu, katkaise laitteen virta ja ota yhteyttä tekniseen tukeen. Älä yritä korjata itse.

Mikä on Clean Air -toiminto?

Clean Air -toiminto käynnistää moottorin tunnin välein 10 minuutiksi ensimmäisellä nopeudella huoneilman uusimiseksi. Se poistuu käytöstä painamalla mitä tahansa painiketta paitsi valaistusta.

Kuinka vaihtaa halogeenilamppu?

Vaihtaaksesi halogeenilampun, vivuta suojalasia varattujen rakojen kohdalta. Vaihda saman tyyppinen lamppu koskematta lamppuun sormin.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta 65 cm turvaetäisyyttä on noudatettava. Varmista, että huone on asianmukaisesti tuuletettu virtauksen kääntymisen ongelman välttämiseksi.

Kuinka asettaa automaattisen pysäytyksen ajastin?

Paina Ajastin-painiketta aktivoidaksesi automaattisen pysäytyksen 15 minuutin jälkeen. Desimaalipiste vilkkuu näytöllä. Paina uudelleen poistaaksesi käytöstä.

Mitä valaistuspainikkeiden vilkkuminen tarkoittaa?

Hidas vilkkuminen (2 sekunnin välein) tarkoittaa, että rasvasuodattimet on pestävä. Nopea vilkkuminen (0,5 sekunnin välein) tarkoittaa, että hiilisuodattimet on vaihdettava.

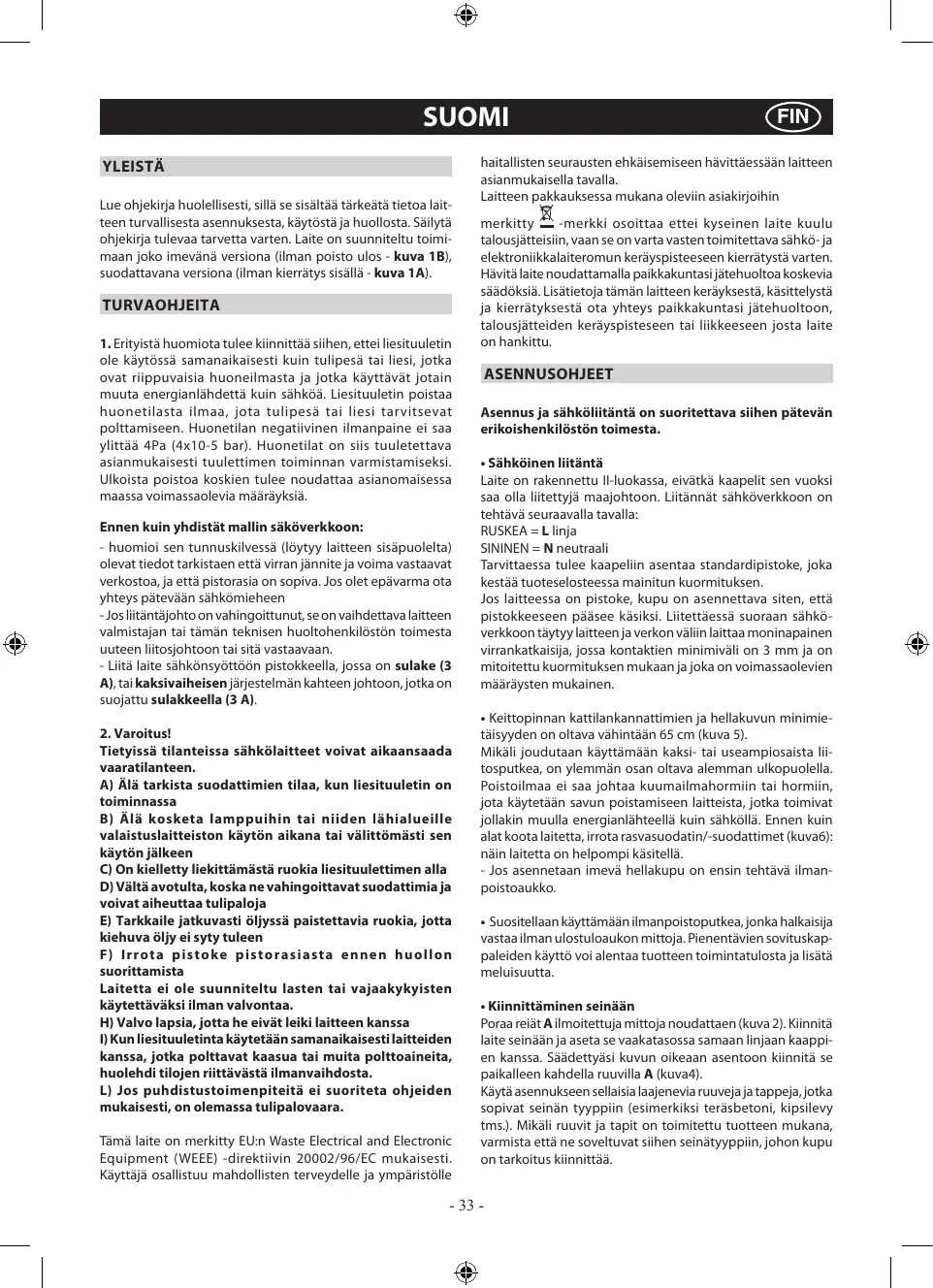

KÄYTTÖOHJE RBS9485IN ROSIERES

Lue ohjekirja huolellisesti, sillä se sisältää tärkeitä tietoja laitteen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevänä versiona (ilman poistoa ulos - kuva 1B), suodattavana versiona (ilman kiertoa sisällä - kuva 1A).

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta energianlähdettä kuin sähkö. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittää 4 Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia määräyksiä.

Ennen kuin yhdistät mallin sähköverkkoon:

• huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta) olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma, ota yhteys pätevään sähkömieheen.
• Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen valmistajan tai tämän teknisen huoltohenkilöstön toimesta uuteen liitosjohtoon tai sitä vastaavaan.
• Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3 A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on suojattu sulakkeella (3 A).

2. Varoitus!

Tietyissä tilanteissa sähkölaitteet voivat aiheuttaa vaaratilanteen.

A) Älä tarkista suodattimien tilaa, kun liesituuletin on toiminnassa. B) Älä kosketa lamppuihin tai niiden lähialueille valaistuslaitteiston käytön aikana tai välittömästi sen käytön jälkeen.

C) On kielletty liekittämästä ruokia liesituulettimen alla.

D) Vältä avotulta, koska ne vahingoittavat suodattimia ja voivat aiheuttaa tulipaloja. E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta kiehuva öljy ei syty tuleen. F) Irrota pistoke pistorasiasta ennen huollon suorittamista.

Laitetta ei ole suunniteltu lasten tai vajaakykyisten käytettäväksi ilman valvontaa.

H) Valvo lapsia, jotta he eivät leiki laitteen kanssa. I) Kun liesituuletinta käytetään samanaikaisesti laitteiden kanssa, jotka polttavat kaasua tai muita polttoaineita, huolehdi tilojen riittävästä ilmanvaihdosta. L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden mukaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 2002/96/EC mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle

haitallisten seurausten ehkäisemiseen hävitettäessä laite asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin

merkitty merkki osoittaa, ettei kyseinen laite kuulu talousjätteisiin, vaan se on erikseen toimitettava sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätystä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säännöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä ja kierrätyksestä saat ottamalla yhteyttä paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteeseen tai liikkeeseen, josta laite on hankittu.

ASENNUSOHJEET

Asennus ja sähköliitäntä on suoritettava siihen pätevän erikoishenkilöstön toimesta.

Sähköinen liitäntä

Laite on rakennettu luokkaan II, eivätkä kaapelit sen vuoksi saa olla liitettyjä maajohtoon. Liitännät sähköverkkoon on tehtävä seuraavalla tavalla:

RUSKEA = L (vaihe)

SININEN = N (nolla)

Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka kestää tuoteselosteessa mainitun kuormituksen.

Jos laitteessa on pistoke, se on asennettava siten, että pistokkeeseen pääsee käsiksi. Liitettäessä suoraan sähköverkkoon täytyy laitteen ja verkon väliin laittaa moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassa olevien määräysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimietäisyyden on oltava vähintään 65 cm (kuva 5). Mikäli joudutaan käyttämään kaksi- tai useampiosaista liitosputkea, on ylemmän osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta, irrota rasvasuodattimet/-suodattimet (kuva 6): näin laitetta on helpompi käsitellä.
• Jos asennetaan imevä hellakupu, on ensin tehtävä ilmanpoistoaukko.
• Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Pienentävien sovituskappaleiden käyttö voi alentaa tuotteen toimintatulosta ja lisätä meluisuutta.

- Kiinnittäminen seinään

Poraa reiät A ilmoitettuja mittoja noudattaen (kuva 2). Kiinnitä laite seinään ja aseta se vaakatasossa samaan linjaan kaappien kanssa. Säädettyäsi kuvun oikeaan asentoon kiinnitä se paikalleen kahdella ruuvilla A (kuva 4).

Käytä asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinän tyyppiin (esimerkiksi teräsbetoni, kipsilevy tms.). Mikäli ruuvit ja tapit on toimitettu tuotteen mukana, varmista että ne soveltuvat siihen seinätyyppiin, johon kupu on tarkoitus kiinnittää.

- Koristeteleskooppiliittimien kiinnittäminen - imevä versio

Varmista sähkövirran syöttö koristeliittimen tilaan. Jos on asennettava laitteen imevä versio, on varmistettava että laitteessa on ilmanpoistoaukko. Säädä ylemmän liittimen kannattimen leveys sopivaksi (kuva 3).

Kiinnitä se tämän jälkeen ruuveilla A (kuva 3) käyttämällä kattoon niin, että se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etäisyyttä katosta. Liitä liitosputken välityksellä laippa C ilmanpoistoaukkoon (kuva 4).

Työnnä ylempi liitin alemman liittimen sisään. Kiinnitä alempi liitin kupuun käyttämällä laitteen mukana toimitettuja ruuveja B (kuva 4), vedä ylempää liitintä ulos kannattimeen asti ja kiinnitä se ruuveilla B (kuva 3).

Muuttaaksesi kuvun imevästä mallista suodattavaksi malliksi pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa asennusohjetta.

- Suodattava malli

Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta koskevassa kappaleessa on esitetty. Ohje suodattavan liittimen asennusta varten löytyy varusteiden pakkauksesta.

Hiilisuodattimet on jo asennettu laitteeseen (kuva 7).

KÄYTTÖ JA HUOLTO

• Suositellaan käynnistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruoanvalmistuksesta aiheutuneet käryt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää rasvasuodattimeen ja aktiivihiilisuodattimeen. Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjakson, jonka pituus vaihtelee laitteen käytön mukaan.
• Tulipalovaaran estämiseksi vähintään joka 2 kuukauden välein tulee pestä rasvasuodattimet, jotka voidaan pestä myös astianpesukoneessa.
• Muutaman pesukerran jälkeen voi tapahtua värimuutoksia. Tämä tosiasia ei anna oikeutta vaatia niiden vaihtamista.

Mikäli ei noudateta vaihtamista tai pesemistä koskevia ohjeita, rasvasuodattimien tulipalovaara lisääntyy.

- Aktiivihiilisuodattimia käytetään puhdistamaan ilma, joka palautetaan huonetilaan. Suodattimia ei voi pestä tai käyttää uudelleen, ja ne tulee vaihtaa vähintään joka neljäs kuukausi. Aktiivihiilen kyllästyminen riippuu laitteen käyttöajan pituudesta, ruuanvalmistustavoista ja säännöllisyydestä, jolla suoritetaan rasvasuodattimen puhdistus. - Puhdista liesituuletin säännöllisesti sekä sisältä että ulkoa käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla. - Valaistuslaitteisto on suunniteltu käytettäväksi ruokien kypsennyksen aikana, ei pitkäaikaiseen yleisvalaistukseen. Valaistuksen pitkäaikainen käyttö heikentää huomattavasti lamppujen keskimääräistä käyttöikää.

- Ohjaimet: (kuva 8)

Näppäin A = sytyttää / sammuttaa valot

Näppäin B = käynnistää / sammuttaa kuvun. Laite käynnistyy ensimmäiselle nopeudelle.

Jos liesikupu on päällä, paina näppäintä 2 sekunnin ajan ja sen toiminta lakkaa. Jos laite toimii ykkösnopeudella, näppäintä ei

tarvitse pitää alas painettuna laitetta sammutettaessa. Laskee moottorin nopeutta.

Näyttö C = ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin.

Näppäin D = käynnistää kuvun. Nostaa moottorin nopeutta. Painamalla näppäintä kolmannella nopeudella laite toimii täydellä teholla 10 sekunnin ajan, sen jälkeen laite alkaa toimia aktivoidulla nopeudella. Tämän toiminnon ajan näytön valo vilkkuu.

Näppäin E = Ajastin ajastaa toiminnot käynnistämishetkellä 15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta, kun painat uudelleen näppäintä E. Kun ajastintoiminto on päällä, desimaalipisteen on välkyttävä näytöllä.

Painamalla näppäintä E 2 sekunnin ajan, laitteen ollessa sammuksissa, "clean air"-toiminto käynnistyy. Tämä toiminto käynnistää moottorin joka tunti, 10 minuutin ajaksi ykkösnopeudella. Toiminnan aikana näytön reunoilla tulee näkyä pyörivä liike. Tämän ajan kuluttua moottori sammuu ja näytöllä tulee näkyä "C"-kirjain seuraavien 50 minuutin ajan, kunnes moottori taas käynnistyy seuraavaksi 10 minuutiksi ja niin edelleen.

Rasva-/aktiivihiilisuodattimien täyttyminen:

- Kun näyttö C vilkkuu ja siihen tulee näkyviin vuorotellen toimintonopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet tulee pestä.

• Kun näyttö C vilkkuu ja siihen tulevat näkyviin vuorotellen toimintonopeus ja kirjain A (esim. 1 ja A), aktiivihiilisuodattimet tulee vaihtaa.

Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes näytön C ilmoitus F tai A lakkaa vilkkumasta.

Ohjaimet: (kuva 9 A) valolla varustetut

A = Valaistuksen painike

B = OFF

C = ensimmäisen nopeuden painike

D = toisen nopeuden painike

E = kolmannen nopeuden painike

F = Automaattiajastin (15 min.)

• Jos painat nappainta F noin 2 sekuntia (tuulettimen ollessa pois päältä), käynnistät toiminnon "clean air". "Clean air" käynnistää tuulettimen kymmeneksi minuutiksi tunnin välein alimmalla kierrosnopeudella. Jos valitset tämän toimintamuodon, laite käynnistyy kymmeneksi minuutiksi, joiden aikana vilkkuvat nappainten F ja C valomerkit. Kymmenen minuutin jakson päätyttyä moottori pysähtyy ja vain nappaimen F valomerkki jää päälle, kunnes 50:nnen minuutin kuluttua moottori käynnistyy uudelleen ja nappaimien F ja C valomerkit vilkkuvat jne. Valiten minkä tahansa muun nappaimen - valaisinta lukuunottamatta - tuuletin palautuu heti normaaliin käyttöön (esim. jos painat nappainta D, "clean air" poistuu käytöstä ja tuuletin pyörii toisella nopeudella; painaen nappainta B toiminta poistuu käytöstä).

- Rasva-/aktiivihiilisuodattimien täyttyminen:

- Kun nappain A vilkkuu 2 sekunnin välein, rasvasuodattimet tulee pestä.

• Kun nappain A vilkkuu 0,5 sekunnin välein, aktiivihiilisuodattimet tulee vaihtaa.

Kun puhdas suodatin on liitetty, tulee elektroninen muisti

nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

- Ohjaimet: (kuva 9 B) mekaaniset:

A = Valaistuksen painike B = OFF C = ensimmäisen nopeuden painike D = toisen nopeuden painike E = kolmannen nopeuden painike G = Moottorin käynnistymisen merkkivalo

- Halogeenilamppujen vaihtaminen (Kuva 10).

Halogenilamppujen vaihtamiseksi ota lamppu irti käyttäen asianmukaisia aukkoja. Vaihda tilalle vastaavan tyyppinen lamppu.

Varoitus: älä koske lamppuun paljain käsin.

- Hehkulamppujen vaihtaminen (Kuva 11).

Hehkulamppua vaihdettaessa poista rasvasuodattimet Kuvan 6 esittämällä tavalla, ja poista lamppu.

Vaihda tilalle vastaavan tyyppinen lamppu. (Kuva 11).

ASIAKASPALVELU

Ennen kuin otat yhteyttä tekniseen asiakaspalveluun

Tuotteen toimintahäiriön esiintyessä suosittelemme tarkistamaan seuraavat seikat:

-Tarkista johdon asianmukainen liitäntä pistorasiaan.

Jos toimintahäiriön syy ei tästä huolimatta selviä: Sammuta laite, älä yritä korjata sitä vaan ota yhteys asiakaspalveluun.

TUOTTEENTUNNUS. Mistä se löytyy?

On tärkeä ilmoittaa asiakaspalvelulle tuotteen tunnus ja numero (16 merkkiä, jotka alkavat numerolla 3), jotka löytyvät vakuutustodistuksesta tai laitteen sisällä olevasta arvokilvestä.

Näin vältetään teknisen henkilökunnan tarpeeton siirtyminen paikasta toiseen ja siihen liittyvät kulut.

LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA, JOTKA OVAT AIHEUTUNEET YLLÄMAINITTUJEN OHJEIDEN LAIMINLYÖNNISTÄ.
