Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RBS9485IN
Modes de fonctionnement	Aspirant (évacuation extérieure) et filtrant (recyclage intérieur)
Tension d'alimentation	230 V ~ 50 Hz
Classe électrique	Classe II (sans mise à la terre)
Distance minimale de sécurité	65 cm entre la hotte et la surface de cuisson
Vitesses moteur	3 vitesses + fonction intensive (10 min)
Éclairage	Lampes halogènes ou incandescentes (selon version)
Filtres anti-graisse	Lavables au lave-vaisselle, tous les 2 mois
Filtres à charbon actif	Non lavables, remplacement tous les 4 mois
Indicateur saturation filtres	Affichage clignotant ou diode pour anti-graisse (F) et charbon (A)
Minuteur	Arrêt automatique après 15 minutes
Fonction Clean Air	Mise en marche automatique 10 min/h à la 1ère vitesse
Commandes	Touches tactiles (fig.8) ou mécaniques (fig.9)
Raccordement électrique	Prise avec fusible 3A ou disjoncteur bipolaire
Installation	Murale avec raccords télescopiques décoratifs
Entretien	Nettoyage extérieur avec alcool dénaturé ou détergent neutre
Remplacement ampoules	Halogènes par levage du verre, incandescentes après retrait filtre
Service assistance	Contacter le service technique avec le numéro de série (16 caractères commençant par 3)

FOIRE AUX QUESTIONS - RBS9485IN ROSIERES

Quelle est la distance minimale de sécurité entre la hotte et la cuisinière ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte est de 65 cm.

Comment laver les filtres anti-graisse ?

Les filtres anti-graisse sont lavables au lave-vaisselle ou à la main. Il faut les nettoyer tous les 2 mois pour éviter tout risque d'incendie.

Quand faut-il remplacer les filtres à charbon actif ?

Les filtres à charbon actif doivent être remplacés tous les 4 mois. Ils ne sont ni lavables ni régénérables.

Comment remettre à zéro l'indicateur de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, appuyer sur la touche d'éclairage (touche A) pendant 5 secondes jusqu'à ce que le voyant cesse de clignoter.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que la fiche est bien enfoncée dans la prise. Si le problème persiste, mettez l'appareil hors tension et contactez le service d'assistance technique. Ne tentez pas de réparer vous-même.

Qu'est-ce que la fonction Clean Air ?

La fonction Clean Air met en marche le moteur chaque heure pendant 10 minutes à la première vitesse pour renouveler l'air de la pièce. Elle se désactive en appuyant sur n'importe quelle touche sauf l'éclairage.

Comment remplacer une ampoule halogène ?

Pour remplacer une ampoule halogène, faites levier sur le verre protecteur dans les fentes prévues. Remplacez par une ampoule de même type sans toucher la lampe avec les doigts.

Puis-je utiliser la hotte avec une plaque à gaz ?

Oui, mais la distance de sécurité de 65 cm doit être respectée. Assurez-vous que la pièce est correctement ventilée pour éviter un problème d'inversion de flux.

Comment régler le minuteur d'arrêt automatique ?

Appuyez sur la touche Minuteur pour activer un arrêt automatique après 15 minutes. Le point décimal clignote sur l'écran. Appuyez à nouveau pour désactiver.

Que signifie le clignotement des touches d'éclairage ?

Un clignotement lent (toutes les 2 secondes) indique qu'il faut laver les filtres anti-graisse. Un clignotement rapide (toutes les 0,5 secondes) indique qu'il faut remplacer les filtres à charbon.

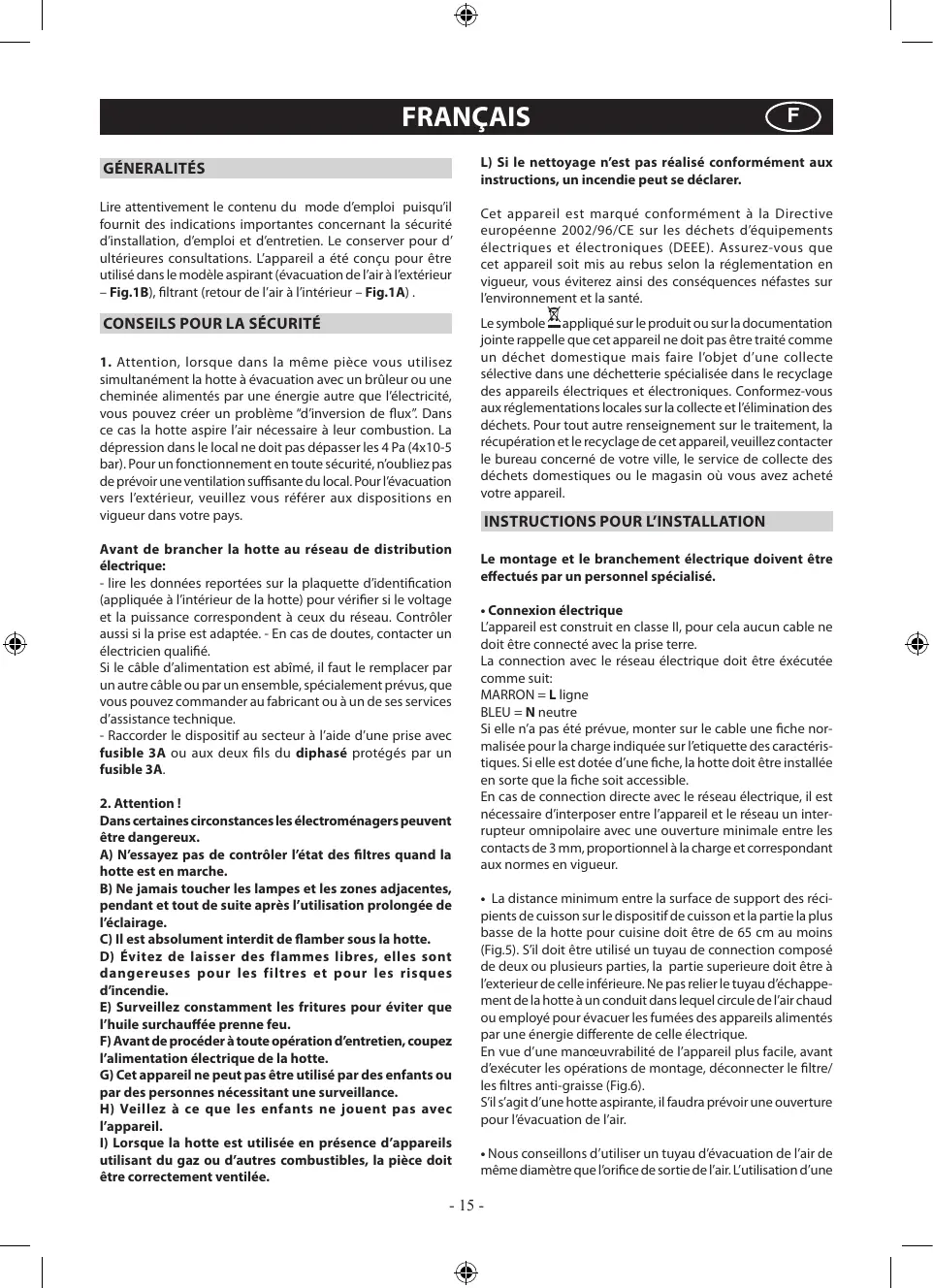

MODE D'EMPLOI RBS9485IN ROSIERES

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le mode aspirant (évacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doute, contacter un électricien qualifié.

Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble spécialement prévu, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

• Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.

2. Attention !

Dans certaines circonstances les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.

C) Il est absolument interdit de flamber sous la hotte.

D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebut selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole apposé sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique, mais doit faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

- Connexion électrique

L'appareil est construit en classe II ; pour cela, aucun câble ne doit être connecté à la prise de terre.

La connexion avec le réseau électrique doit être exécutée comme suit :

MARRON = L (ligne)

BLEU = N (neutre)

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée de sorte que la fiche soit accessible.

En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimale entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être d'au moins 65 cm (Fig. 5). S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de la partie inférieure. Ne pas relier le tuyau d'évacuation de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de l'électricité. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le ou les filtres anti-graisse (Fig. 6). S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une

réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Fixation murale

Exécuter les trous A en respectant les cotes indiquées (Fig. 2). Fixer l'appareil au mur et l'aligner horizontalement avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de différents montages, utiliser des vis et des chevilles adaptés au type de mur (par exemple béton armé, placoplâtre, etc.). Si les vis et les chevilles sont fournies avec l'appareil, s'assurer qu'elles sont adaptées au type de paroi où sera fixée la hotte.

Fixation des raccords télescopiques de décoration - version à évacuation extérieure

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. En cas d'installation de l'appareil en version évacuation, il faut prévoir un orifice d'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig. 3), puis la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte, au moyen des vis A (Fig. 3), tout en respectant la distance depuis le plafond indiquée à la Fig. 2.

Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig. 4). Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord supérieur à la hotte au moyen des vis B fournies (Fig. 4), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig. 3). Si l'on veut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres à charbon actif et suivre les instructions de montage.

- Modèle filtrant

Installer la hotte et les deux raccords suivant les indications reportées au paragraphe concernant le montage de la hotte dans le module aspirant. En cas de montage du raccord filtrant, se reporter aux instructions figurant dans le jeu.

L'appareil est fourni équipé de filtres à charbon (fig. 7).

EMPLOI ET ENTRETIEN

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.

Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois ; ces derniers sont lavables même au lave-vaisselle.
• Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement.

Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.

• Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins

tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.

• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

Commandes : (fig.8)

Touche A = allume/éteint les lumières.

Touche B = allume/éteint la hotte. L'appareil s'allume à la 1ère vitesse. Si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour l'éteindre. Si la hotte se trouve à la 1ère vitesse, il n'est pas nécessaire de tenir la touche appuyée pour l'éteindre. Diminue la vitesse du moteur.

Display C = indique la vitesse du moteur sélectionné et l'activation du timer.

Touche D = allume la hotte. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse, la fonction intensive s'active pendant 10', puis l'appareil recommence à fonctionner à la vitesse en vigueur au moment de la première activation. Pendant cette fonction, le display clignote.

Touche E = au moment de l'activation, le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran.

En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement, l'écran doit visualiser un mouvement rotatif des segments périphériques. Après que le moteur s'éteint, l'écran doit visualiser la lettre "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal, presser n'importe quelle touche sauf celle de l'éclairage. Pour désactiver la fonction, presser la touche "E".

- Saturation filtres anti-gras/charbon actif :

• Quand l'afficheur C clignote et visualise alternativement la vitesse de fonctionnement et la lettre F (1 et F par ex.), il est temps de laver les filtres anti-gras.
• Quand l'écran C clignote et visualise alternativement la vitesse de fonctionnement et la lettre A (1 et A par ex.), il est temps de changer les filtres à charbon actif.

Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cesse de clignoter sur l'afficheur C.

• Commandes : (fig. 9 A) les symboles lumineux sont les suivants :

A = touche ÉCLAIRAGE, B = touche OFF, C = touche PREMIÈRE VITESSE, D = touche DEUXIÈME VITESSE, E = touche TROISIÈME VITESSE

F = touche MINUTEUR ARRÊT AUTOMATIQUE 15 minutes

• En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps.

À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de luminosité, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se désactive et le moteur passe directement à la 2ème vitesse ; en appuyant sur le bouton B la fonction se désactive).

• Saturation filtres anti-gras/charbon actif :
• Quand la touche A se met à clignoter par intervalles de 2 secondes, il est temps de laver les filtres anti-gras.
• Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres à charbon.

Après avoir remis le filtre propre à sa place, procédez à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que cette dernière cesse de clignoter.

• Commandes : (fig.9 B) mécaniques, les symboles sont les suivants :

A = touche ÉCLAIRAGE, B = touche OFF, C = touche PREMIÈRE VITESSE, D = touche DEUXIÈME VITESSE, E = touche TROISIÈME VITESSE, G = voyant MOTEUR EN MARCHE

• Remplacement des lampes halogènes (Fig. 10).

Pour changer les lampes halogènes B, retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention : ne touchez pas aux lampes avec les mains nues.

• Remplacement des lampes à incandescence (Fig. 11).

Pour changer l'ampoule à incandescence, retirez le filtre anti-graisse comme illustré à la Fig.6 pour pouvoir enlever la lampe.

Remplacez-la par une lampe de même type (Fig.11).

SERVICE ASSISTANCE CLIENTS

Avant de faire appel au service d'assistance technique.

En cas de non fonctionnement du produit, nous vous conseillons de :

• vérifier que la fiche est bien enfoncée dans la prise de courant

Si vous n'arrivez pas à identifier la cause du mauvais fonctionnement : mettez l'appareil hors tension et appelez le service d'assistance technique. N'essayez surtout pas de le réparer vous-même.

OÙ SE TROUVE LE NUMÉRO DE SÉRIE DU PRODUIT ?

Il est important de communiquer au service d'assistance technique le sigle du produit ainsi que son numéro de série

(16 caractères commençant par le chiffre 3) que vous trouverez dans le certificat de garantie ou bien sur la plaque d'immatriculation située à l'intérieur de l'appareil.

Vous éviterez ainsi que le technicien n'effectue des déplacements inutiles et économiserez par la même occasion sur les frais correspondants.

NOUS DÉCLINONS TOUTE RESPONSABILITÉ POUR LES ÉVENTUELS DÉGÂTS PROVOQUÉS PAR L'INOBSERVATION DES SUSPITES INSTRUCTIONS.

GÉNÉRAL

Avant de brancher ou de modifier le modèle au réseau électrique :
