Produkttype	Avtrekkshette
Merke	ROSIERES
Modell	RBS9485IN
Driftsmoduser	Avtrekk (ekstern avlufting) og filtrering (intern resirkulering)
Spenning	230 V ~ 50 Hz
Elektrisk klasse	Klasse II (uten jording)
Minste sikkerhetsavstand	65 cm mellom hetten og kokeflaten
Motorhastigheter	3 hastigheter + intensivfunksjon (10 min)
Belysning	Halogen- eller glødepærer (avhengig av versjon)
Fettfiltre	Kan vaskes i oppvaskmaskin, hver 2. måned
Aktivt kullfilter	Kan ikke vaskes, byttes hver 4. måned
Filtermetningsindikator	Blinkende display eller diode for fett (F) og kull (A)
Timer	Automatisk stopp etter 15 minutter
Clean Air-funksjon	Automatisk start 10 min/time på 1. hastighet
Betjening	Trykkskjerm (fig.8) eller mekaniske (fig.9)
Elektrisk tilkobling	Stikkontakt med 3A sikring eller topolet bryter
Installasjon	Vegmontering med dekorative teleskopkoblinger
Vedlikehold	Utvendig rengjøring med denaturert alkohol eller nøytralt vaskemiddel
Pæreskift	Halogen ved å løfte glasset, glødepærer etter fjerning av filter
Kundestøtte	Kontakt teknisk støtte med serienummeret (16 tegn, starter med 3)

Ofte stilte spørsmål - RBS9485IN ROSIERES

Hva er minste sikkerhetsavstand mellom hetten og komfyren?

Minste avstand mellom kokeflaten og den laveste delen av hetten er 65 cm.

Hvordan vaske fettfiltrene?

Fettfiltrene kan vaskes i oppvaskmaskin eller for hånd. De må rengjøres hver 2. måned for å unngå brannfare.

Når må aktivt kullfilter skiftes?

Aktivt kullfilter må skiftes hver 4. måned. De kan ikke vaskes eller regenereres.

Hvordan nullstille filtermetningsindikatoren?

Etter å ha rengjort eller byttet filtre, trykk på belysningsknappen (knapp A) i 5 sekunder til lampen slutter å blinke.

Hva gjør jeg hvis hetten ikke fungerer?

Kontroller først at støpselet er skikkelig satt i stikkontakten. Hvis problemet vedvarer, slå av apparatet og kontakt teknisk støtte. Ikke prøv å reparere selv.

Hva er Clean Air-funksjonen?

Clean Air-funksjonen starter motoren hver time i 10 minutter på første hastighet for å friske opp luften i rommet. Den deaktiveres ved å trykke på en hvilken som helst knapp bortsett fra belysning.

Hvordan skifte en halogenpære?

For å skifte en halogenpære, løft på beskyttelsesglasset i de angitte sporene. Bytt med en pære av samme type uten å berøre lampen med fingrene.

Kan jeg bruke hetten med en gasskomfyr?

Ja, men sikkerhetsavstanden på 65 cm må overholdes. Sørg for at rommet er godt ventilert for å unngå tilbakestrømming.

Hvordan stille inn automatisk stopptimer?

Trykk på Timer-knappen for å aktivere automatisk stopp etter 15 minutter. Desimaltegnet blinker på skjermen. Trykk igjen for å deaktivere.

Hva betyr blinking av belysningsknappene?

Langsom blinking (hvert 2. sekund) indikerer at fettfiltrene må vaskes. Rask blinking (hvert 0,5 sekund) indikerer at kullfilteret må skiftes.

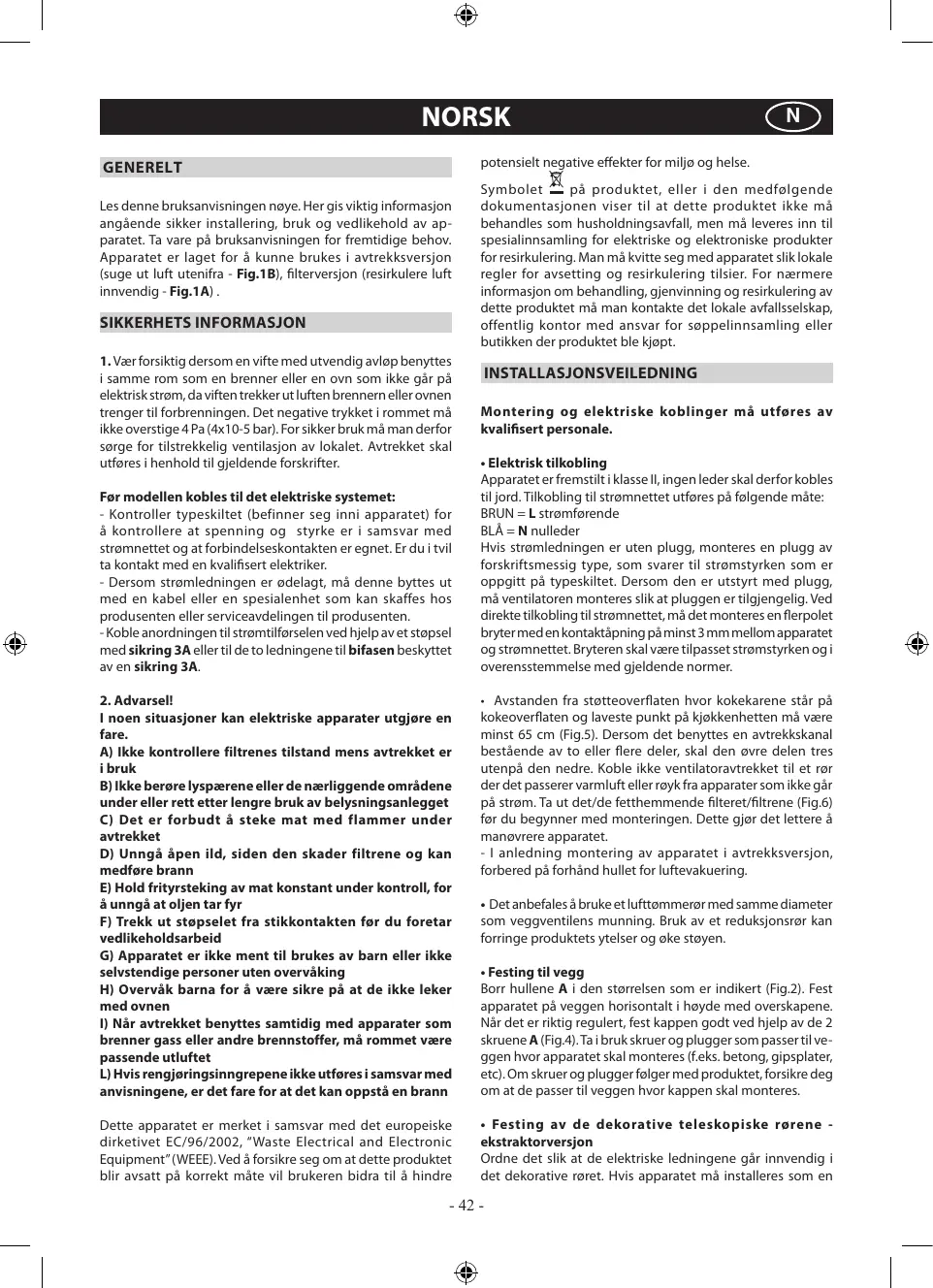

BRUKSANVISNING RBS9485IN ROSIERES

Den elektriske forbindelsen.

Tast A = tenner/slukker lysene.

Les denne bruksanvisningen nøye. Her gis viktig informasjon angående sikker installering, bruk og vedlikehold av apparatet. Ta vare på bruksanvisningen for fremtidige behov. Apparatet er laget for å kunne brukes i avtrekksversjon (suge ut luft utenfra - Fig.1B), filterversjon (resirkulere luft innvendig - Fig.1A).

SIKKERHETSINFORMASJON

1. Vær forsiktig dersom en vifte med utvendig avløp benyttes i samme rom som en brenner eller en ovn som bruker elektrisk strøm, da viften trekker ut luften brenneren eller ovnen trenger til forbrenningen. Det negative trykket i rommet må ikke overstige 4 Pa (4x10-5 bar). For sikker bruk må man derfor sørge for tilstrekkelig ventilasjon av lokalet. Avtrekket skal utføres i henhold til gjeldende forskrifter.

Før modellen kobles til det elektriske systemet:

• Kontroller typeskiltet (befinner seg inni apparatet) for å kontrollere at spenning og styrke er i samsvar med strømnettet og at forbindelseskontakten er egnet. Er du i tvil, ta kontakt med en kvalifisert elektriker.
• Dersom strømledningen er ødelagt, må den byttes ut med en kabel eller en spesialenhet som kan skaffes hos produsenten eller serviceavdelingen til produsenten. Koble anordningen til strømtilførselen ved hjelp av et støpsel med sikring 3A eller til de to ledningene til bifasen beskyttet av en sikring 3A.

2. Advarsel!

I noen situasjoner kan elektriske apparater utgjøre en fare.

A) Ikke kontroller filtrene mens avtrekket er i bruk. B) Ikke berør lyspærene eller de nærliggende områdene under eller rett etter lengre bruk av belysningsanlegget. C) Det er forbudt å steke mat med flammer under avtrekket. D) Unngå åpen ild, siden den skader filtrene og kan medføre brann.

E) Hold frityrsteking av mat konstant under kontroll, for å unngå at oljen tar fyr.

F) Trekk ut støpselet fra stikkontakten før du foretar vedlikeholdsarbeid. G) Apparatet er ikke ment for bruk av barn eller ikke selvstendige personer uten overvåking. H) Overvåk barna for å være sikre på at de ikke leker med ovnen. I) Når avtrekket benyttes samtidig med apparater som brenner gass eller andre brennstoffer, må rommet være passende utluftet. L) Hvis rengjøringsintervallene ikke utføres i samsvar med anvisningene, er det fare for at det kan oppstå en brann.

Dette apparatet er merket i samsvar med det europeiske direktivet EC/96/2002, "Waste Electrical and Electronic Equipment" (WEEE). Ved å forsikre seg om at dette produktet blir avsatt på korrekt måte, vil brukeren bidra til å hindre

potensielt negative effekter for miljø og helse.

Symbolet på produktet, eller i den medfølgende dokumentasjonen, viser til at dette produktet ikke må behandles som husholdningsavfall, men må leveres inn til spesialinnsamling for elektriske og elektroniske produkter for resirkulering. Man må kvitte seg med apparatet slik lokale regler for avsetting og resirkulering tilsier. For nærmere informasjon om behandling, gjenvinning og resirkulering av dette produktet må man kontakte det lokale avfallsselskap, offentlig kontor med ansvar for søppelinnsamling eller butikken der produktet ble kjøpt.

INSTALLASJONSVEILEDNING

Montering og elektriske koblinger må utføres av kvalifisert personale.

- Elektrisk tilkobling

Apparatet er fremstilt i klasse II, ingen leder skal derfor kobles til jord. Tilkobling til strømnettet utføres på følgende måte: BRUN = L strømførende, BLÅ = N nuleder.

Hvis strømledningen er uten plugg, monteres en plugg av forskriftsmessig type, som svarer til strømstyrken som er oppgitt på typeskiltet. Dersom den er utstyrt med plugg, må ventilatoren monteres slik at pluggen er tilgjengelig. Ved direkte tilkobling til strømnettet, må det monteres en flerpolet bryter med en kontaktåpning på minst 3 mm mellom apparatet og strømnettet. Bryteren skal være tilpasset strømstyrken og i overensstemmelse med gjeldende normer.

• Avstanden fra støtteoverflaten hvor kokevarene står på kokeoverflaten og laveste punkt på kjøkkenhetten må være minst 65 cm (Fig.5). Dersom det benyttes en avtrekkskanal bestående av to eller flere deler, skal den øvre delen tres utenpå den nedre. Koble ventilatorens avtrekk til et rør der det passerer varmluft eller røyk fra apparater som ikke går på strøm. Ta ut det/de fettavskillende filteret/filtrene (Fig.6) før du begynner med monteringen. Dette gjør det lettere å manøvrere apparatet.
• I anledning montering av apparatet i avtrekksversjon, forbered på forhånd hullet for luftevakuering.
• Det anbefales å bruke et lufttømmerør med samme diameter som veggventilens munning. Bruk av et reduksjonsrør kan forringe produktets ytelser og øke støyen.

Festing til vegg

Borr hullene A i den størrelsen som er indikert (Fig.2). Fest apparatet på veggen horisontalt i høyde med overskapene. Når det er riktig regulert, fest kappen godt ved hjelp av de 2 skruene A (Fig.4). Ta i bruk skruer og plugger som passer til veggen hvor apparatet skal monteres (f.eks. betong, gipsplater, etc.). Om skruer og plugger følger med produktet, forsikre deg om at de passer til veggen hvor apparatet skal monteres.

Festing av de dekorative teleskopiske rørene - ekstraktorversjon

I ekstraktorversjon, se til at et luftutslippshull har blitt klargjort. Reguler bredden på det øverste rørets støttearm (Fig.3).

Fest den deretter med skruene A (Fig.3) til taket slik at den er i akse med kappen. Pass på at den gitte avstanden fra taket, i Fig.2, blir overholdt. Kople kraven C til hullet for utsuging av luft ved hjelp av et rør (Fig.4).

For å skifte fra avtrekksversjon til filterversjon, spør forhandleren din etter filter i aktivt karbon og følg monteringsanvisningene.

- Filterversjon

Installer kappen og de to rørene slik som vist i paragrafen for montering av avtrekkskappen. Når du skal montere filterøret, følg anvisningene som du finner i settet.

Den effektive ytelsen til kjøkkenviften avhenger av stadig vedlikehold; antifettfilteret og det aktive karbonfilteret krever begge ekstra vedlikehold.

• Antifettfilteret brukes til å samle opp alle fetpartikler som finnes i lufta, og dermed er det utsatt for metning (tiden det tar for at filteret blir fullt avhenger av maten apparatet brukes på).
• For å forhindre potensiell brannfare skal antifettfiltrene vaskes minst hver 2. måned (det er mulig å bruke oppvaskmaskinen til dette).

-Etter noen få vask, kan det hende at fargen på filtrene endres. Dette betyr ikke at de må skiftes ut.

Hvis utskiftnings- og vaskeinstruksjonene ikke følges, kan antifettfiltrene utgjøre en brannfare.

• De aktive karbonfiltrene brukes til å rense luften, som deretter slippes ut tilbake til rommet igjen. Filtrene kan ikke vaskes og er ikke gjenbrukbare, slik at de må erstattes minst hver fjerde måned. Metningsnivået til det aktive kullfilteret avhenger av brukshyppigheten til apparatet, typen matlaging som utføres og hvor regelmessig antifettfiltrene rengjøres.
• Rengjør kjøkkenviften ofte, både på innsiden og utsiden, ved bruk av en klut som er fuktet i denaturert alkohol eller nøytralt flytende vaskemiddel uten skureeffekt.
• Belysningsanlegget er prosjektert for bruk under matlaging og for lengre opplysing av rommet. Forlenget bruk av belysningen minsker varigheten av lyspærene betraktelig.

Kontroller: (fig.8)

Tast A = lys på/av

Display C = indikerer den valgte motorhastigheten og aktivering av tidsur.

Tast D = starter ventilatoren. Øker motorens hastighet. Ved å trykke på tasten fra 3. hastighet vil intensiv-funksjonen aktiveres i 10 minutter. Deretter vil apparatet gjenoppta den

normale hastigheten det gikk på da funksjonen ble aktivert. Displayet vil blinke så lenge funksjonen er aktivert.

Tast E = Tidsbryteren bryter av funksjonene etter en bestemt tid. Etter at E er blitt aktivert, vil funksjonene slå seg av etter 15 minutter. Tidsbryteren vil bli deaktivert ved å trykke en gang til på tast E. Når tidsbryterfunksjonen er aktiv, vil man på skjermen se desimalpunktet som blinker.

Ved å trykke på tast E i 2 sekunder med avslått apparat, vil funksjonen "clean air" aktiveres. Denne funksjonen slår på motoren i 10 minutter hver time, ved laveste hastighet. Under bruk vil motoren slå seg av og man vil på skjermen kunne se bokstaven "C" lyse, til motoren starter opp igjen etter 50 minutter for å være i virksomhet 10 minutter til.

• Når man på skjermen C ser at bokstaven F blinker, med vekslende hastighet (f.eks. 1 og F), må fettfiltrene rengjøres.
• Når man på skjermen C ser at bokstaven A blinker, med vekslende hastighet (f.eks. 1 og A), må karbonfiltrene skiftes. Etter at det rene filteret er plassert riktig, skal det elektroniske minnet tilbakestilles ved å trykke på knappen A i ca. 5 sekunder, inntil indikasjonen F eller A som vises på displayet C slutter å blinke.
• Kontroller: (fig.9 A) med lys, benyttes følgende symboler:

• Ved å trykke på tasten F i 2 sekunder (når viften er avslått), aktiveres funksjonen "clean air". Denne funksjonen gjør at motoren startes i 10 minutter hver time på laveste hastighet. Med en gang funksjonen aktiveres, starter motoren på laveste hastighet og varer i 10 minutter. I disse 10 minuttene blinker både tasten F og tasten C. Etter disse 10 minuttene stopper motoren og lyset til tasten F forblir påslått inntil motoren starter igjen etter 50 minutter. Da begynner lysene til F og C å blinke igjen i 10 minutter osv. Ved å trykke på hvilken som helst tast på viften (ikke tastene tilhørende lysene), går viften tilbake til sin normale funksjon (f.eks. hvis du trykker på tasten D stanses funksjonen "clean air" og motoren startes øyeblikkelig på hastighetsnivå 2; ved å trykke på tasten B stanses funksjonen).

Overmetning av aktiv-karbonfilteret/avfettingsfilteret:

• Når tasten A blinker med en frekvens på 2 sek., er det nødvendig å gjøre rent avfettingsfiltrene.
• Når tasten A blinker med en frekvens på 0,5 sek., er det nødvendig å bytte ut karbonfiltrene.

Deretter settes det rene filteret tilbake på plass, og man stiller så tilbake minnet ved å trykke på tast A i ca 5 sekunder, helt til det slutter å blinke.

• Kontroller: (Fig.9 B) Mekaniske benyttes følgende symboler:

• Utskifting av halogene lyspærer (Fig.10).

For å skifte ut de halogene lyspærene B ta av glasset C ved å trykke på hakkene.

Skifte ut med lyspærer av samme type.

Advarsel: Ikke ta på lyspærene med bare hender.

• Utskifting av glødelamper (Fig.11).

For å fjerne glødepærer tas fettfiltrene ut etter beskrivelsen i (fig. 6), og deretter tas pæren ut.

Skift ut med en ny pære av samme type (fig. 11).

KUNDESERVICE

• kontrollerer at pluggen er satt riktig inn i strømuttaket.

Hvis du ikke kan finne årsaken til feilen: slå av apparatet (ikke utsett det for hard behandling), og ta kontakt med hjelpservice.

Dette vil hjelpe til med å unngå bortkastede teknikerturer, og dermed (viktigst) spares tilsvarende oppdragskostnader.

PRODUSENTEN FRASKRIVER SEG ETHVERT ANSVAR FOR SKADER SOM SKYLDES AT OVENNEVNTE RETNINGSLINJER IKKE ER BLITT FULGT
