RBS9485IN - Exaustor ROSIERES - Manual de utilização gratuito

Tipo de produto	Coifa
Marca	ROSIERES
Modelo	RBS9485IN
Modos de funcionamento	Aspirante (evacuação externa) e filtrante (reciclagem interna)
Tensão de alimentação	230 V ~ 50 Hz
Classe elétrica	Classe II (sem aterramento)
Distância mínima de segurança	65 cm entre a coifa e a superfície de cozimento
Velocidades do motor	3 velocidades + função intensiva (10 min)
Iluminação	Lâmpadas halógenas ou incandescentes (conforme versão)
Filtros anti-gordura	Laváveis na máquina de lavar louça, a cada 2 meses
Filtros de carvão ativado	Não laváveis, substituição a cada 4 meses
Indicador de saturação dos filtros	Exibição piscante ou diodo para anti-gordura (F) e carvão (A)
Timer	Desligamento automático após 15 minutos
Função Clean Air	Ligação automática 10 min/h na 1ª velocidade
Comandos	Teclas táteis (fig.8) ou mecânicas (fig.9)
Conexão elétrica	Tomada com fusível 3A ou disjuntor bipolar
Instalação	De parede com conexões telescópicas decorativas
Manutenção	Limpeza externa com álcool desnaturado ou detergente neutro
Substituição de lâmpadas	Halógenas levantando o vidro, incandescentes após remoção do filtro
Serviço de assistência	Contatar o serviço técnico com o número de série (16 caracteres começando por 3)

Perguntas frequentes - RBS9485IN ROSIERES

Qual é a distância mínima de segurança entre a coifa e o fogão?

A distância mínima entre a superfície de cozimento e a parte mais baixa da coifa é de 65 cm.

Como lavar os filtros anti-gordura?

Os filtros anti-gordura são laváveis na máquina de lavar louça ou à mão. É necessário limpá-los a cada 2 meses para evitar risco de incêndio.

Quando é necessário substituir os filtros de carvão ativado?

Os filtros de carvão ativado devem ser substituídos a cada 4 meses. Eles não são laváveis nem regeneráveis.

Como redefinir o indicador de saturação dos filtros?

Após limpar ou substituir os filtros, pressione a tecla de iluminação (tecla A) por 5 segundos até que o indicador pare de piscar.

O que fazer se a coifa não funcionar?

Verifique primeiro se o plugue está bem inserido na tomada. Se o problema persistir, desligue o aparelho e contate o serviço de assistência técnica. Não tente reparar você mesmo.

O que é a função Clean Air?

A função Clean Air liga o motor a cada hora por 10 minutos na primeira velocidade para renovar o ar do ambiente. Ela é desativada ao pressionar qualquer tecla exceto a de iluminação.

Como substituir uma lâmpada halógena?

Para substituir uma lâmpada halógena, faça alavanca no vidro protetor nas fendas previstas. Substitua por uma lâmpada do mesmo tipo sem tocar na lâmpada com os dedos.

Posso usar a coifa com uma placa a gás?

Sim, mas a distância de segurança de 65 cm deve ser respeitada. Certifique-se de que o ambiente esteja bem ventilado para evitar um problema de inversão de fluxo.

Como ajustar o timer de desligamento automático?

Pressione a tecla Timer para ativar um desligamento automático após 15 minutos. O ponto decimal pisca no visor. Pressione novamente para desativar.

O que significa o piscar das teclas de iluminação?

Um piscar lento (a cada 2 segundos) indica que é necessário lavar os filtros anti-gordura. Um piscar rápido (a cada 0,5 segundos) indica que é necessário substituir os filtros de carvão.

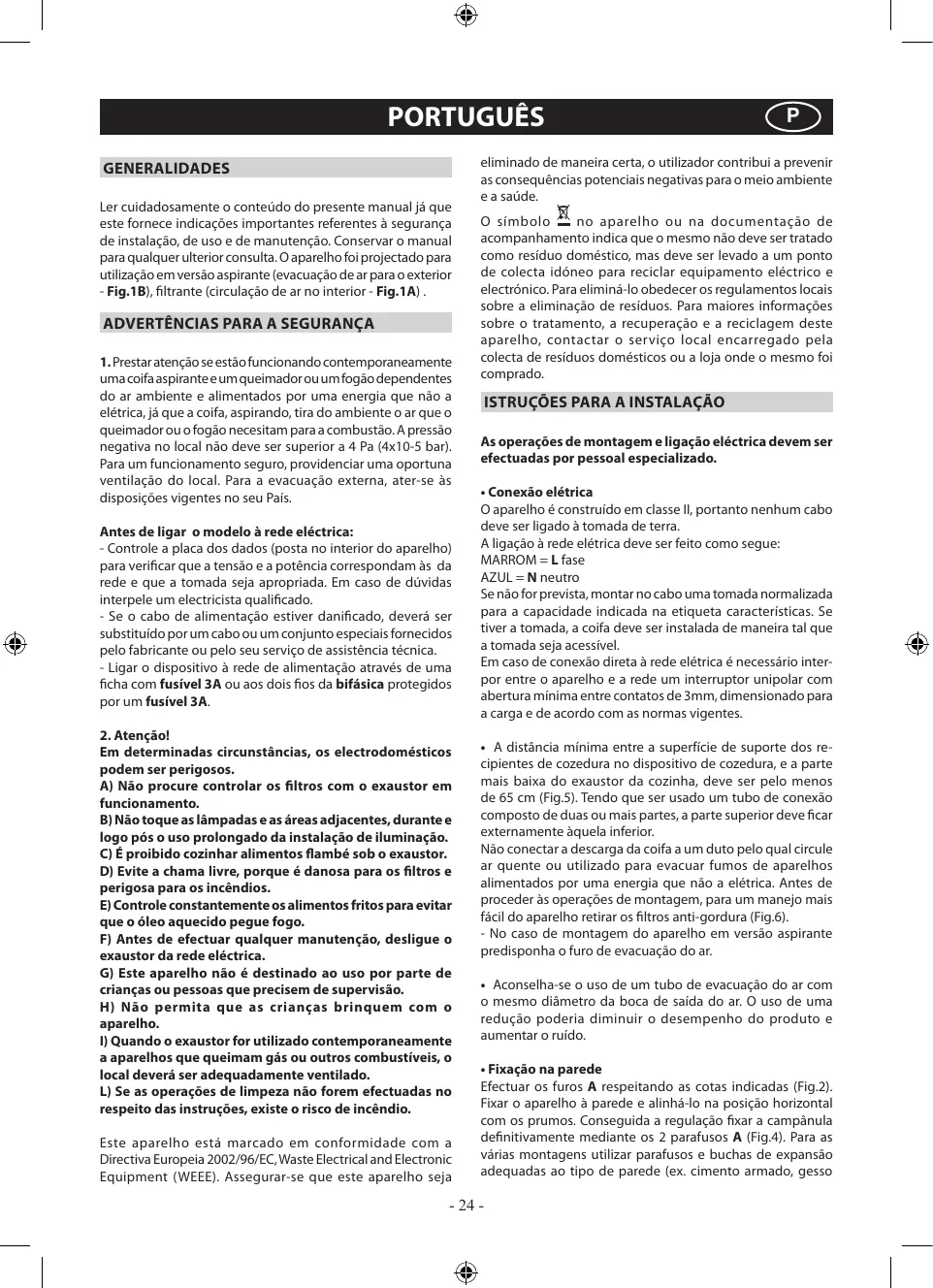

MANUAL DE UTILIZADOR RBS9485IN ROSIERES

Substitua por uma lâmpada do mesmo tipo (Fig.11).

Leia cuidadosamente o conteúdo do presente manual, pois fornece importantes referências referentes à segurança de instalação, de uso e de manutenção. Conserve o manual para qualquer consulta futura. O aparelho foi projetado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B) e filtrante (circulação de ar no interior - Fig.1A).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Preste atenção se está funcionando contemporaneamente a coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necessitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providencie uma oportuna ventilação do local. Para a evacuação externa, atenda às disposições vigentes no seu país.

• Controle a placa de dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas, consulte um eletricista qualificado.
• Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especial fornecido pelo fabricante ou pelo seu serviço de assistência técnica.
• Ligue o dispositivo à rede de alimentação através de uma ficha com fusível de 3A ou aos dois fios da bifásica protegidos por um fusível de 3A.

2. Atenção!

Em determinadas circunstâncias, os eletrodomésticos podem ser perigosos.

A) Não procure controlar os filtros com o exaustor em funcionamento. B) Não toque nas lâmpadas e nas áreas adjacentes, durante ou logo após o uso prolongado da instalação de iluminação. C) É proibido cozinhar alimentos flambados sob o exaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo.

F) Antes de efetuar qualquer manutenção, desligue o exaustor da rede elétrica.

G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho. I) Quando o exaustor for utilizado contemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deve ser adequadamente ventilado. L) Se as operações de limpeza não forem efetuadas no respeito das instruções, existe o risco de incêndio.

Este aparelho está marcado em conformidade com a Diretiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegure-se de que este aparelho será

eliminado de maneira correta, o que contribui para prevenir as consequências potencialmente negativas para o meio ambiente e a saúde.

O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de coleta adequado para reciclar equipamento elétrico e eletrônico. Para eliminá-lo, obedecer aos regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela coleta de resíduos domésticos ou a loja onde o mesmo foi comprado.

INSTRUÇÕES PARA A INSTALAÇÃO

As operações de montagem e ligação elétrica devem ser efetuadas por pessoal especializado.

- Conexão elétrica

O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra.

A ligação à rede elétrica deve ser feita como segue:

MARROM = Fase

AZUL = Neutro

Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta característica. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível.

Em caso de conexão direta à rede elétrica, é necessário interpor entre o aparelho e a rede um interruptor unipolar com abertura mínima entre contatos de 3 mm, dimensionado para a carga e de acordo com as normas vigentes.

• A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura e a parte mais baixa do exaustor da cozinha deve ser pelo menos de 65 cm (Fig.5). Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve fazer externamente à inferior.

Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho, retirar os filtros anti-gordura (Fig.6).

• No caso de montagem do aparelho em versão aspirante, predisponha o furo de evacuação do ar.
• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído.

Fixação na parede

Efetuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posição horizontal com os parafusos. Conseguida a regulação, fixar a campânula definitivamente mediante os 2 parafusos A (Fig.4). Para as várias montagens, utilizar parafusos e buchas de expansão adequados ao tipo de parede (ex. cimento armado, gesso

cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produto, assegurar-se de que são adequados para o tipo de parede em que vai ser fixada a campânula.

- Fixação das junções telescópicas decorativas - versão aspirante

Preparar a alimentação elétrica dentro do espaço previsto para a fixação decorativa. - Caso o aparelho for instalado na versão aspirante, realizar o furo de evacuação do ar. Regular o comprimento do estribo de apoio da junção superior (Fig.3).

Em seguida, fixá-la ao teto de modo a ficar em simetria com a campânula mediante os parafusos A (Fig.3) e respeitando a distância ao teto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.4). Introduzir a junção superior no interior da junção inferior. Fixar a junção inferior à campânula utilizando os parafusos B fornecidos (Fig.4), deslizar a junção superior sobre o estribo e fixá-la mediante os parafusos B (Fig.3). Para transformar a campânula da versão aspirante para versão filtrante, solicite ao seu revendedor os filtros de carbono ativo e siga as instruções de montagem.

- Versão filtrante

Instalar a campânula e as junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção filtrante, consultar as instruções contidas no kit.

Os filtros de carvão já estão predispostos no aparelho (Fig.7).

USO E MANUTENÇÃO

• É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão ativado.
• O filtro anti-gordura tem a função de reter as partículas gordurasas suspensas no ar, portanto está sujeito a obstruir-se após algum tempo, conforme o uso que se faz do aparelho.
• Para prevenir o perigo de eventuais incêndios, no máximo a cada 2 meses é necessário lavar os filtros anti-gordura, para os quais é possível usar também a máquina de lavar louça.
• Após algumas lavagens, podem encontrar-se alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos. No caso de não cumprimento das instruções de substituição e lavagem, pode-se encontrar o perigo de incêndio dos filtros anti-gordura.
• Os filtros de carvão ativado servem para depurar o ar que será reintroduzido no ambiente. Os filtros de carvão ativado não são laváveis ou regeneráveis e devem ser substituídos no máximo a cada quatro meses. A saturação do carvão ativado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com que é efetuada a limpeza do filtro anti-gordura.
• Limpar frequentemente o exaustor, tanto interna como externamente, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.
• O sistema de iluminação foi projetado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.

Comandos: (fig.8)

Tecla A = acende/apaga as luzes

Tecla B = liga/desliga a coifa. O aparelho liga na 1ª velocidade. Se a coifa está ligada, pressionar a tecla por 2 s. para desligar. Se a coifa se encontra na 1ª velocidade, não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor.

Display C = indica a velocidade selecionada do motor e a ativação do timer.

Tecla D = liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3ª velocidade, insere-se a função intensiva por 10', depois o aparelho volta a funcionar na velocidade de exercício do quando da ativação. Durante esta função, o display lampeja.

Tecla E = O timer determina os tempos de funcionamento, no momento da ativação, para 15 minutos, depois é desligar. Para desativar o timer, carregue outra vez na tecla E. Quando a função timer estiver ativada, no display deverá piscar o ponto decimal.

Se carregar 2 segundos na tecla E, quando o aparelho for desligado, ativa-se a função "clean air". Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois desse tempo ter passado, o motor desliga-se e o display deverá visualizar a letra "C" fixa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante.

- Saturação dos filtros anti-gordura carvão ativo: Fig.11

• Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os filtros anti-gordura deverão ser lavados.
• Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os filtros carvão deverão ser substituídos.

Uma vez colocado o filtro limpo, deve-se restabelecer a memória eletrônica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.

• Comandos: (fig.9 A) luminosos, a simbologia é indicada a seguir:

A = botão ILUMINAÇÃO, B = botão OFF, C = botão PRIMEIRA VELOCIDADE, D = botão SEGUNDA VELOCIDADE, E = botão TERCEIRA VELOCIDADE, F = botão TIMER PARADA AUTOMÁTICA 15 minutos

• Pressionar a tecla F por 2 segundos (com o exaustor desligado) e ativa-se a função "clean air". Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primeira velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o LED da tecla F permanece aceso com a sua luz fixa até que, antes de 50 minutos, o motor liga-se na primeira velocidade e os LEDs F e

C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes, o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D, desativa-se a função "clean air" e o motor trabalha em sua segunda velocidade; pressionando a tecla B, a função desativa-se).

- Saturação dos filtros anti-gordura e carvão ativo:

• Quando a tecla A piscar com uma frequência de 2 seg, os filtros anti-gordura deverão ser lavados.
• Quando a tecla A piscar com uma frequência de 0,5 seg, os filtros de carvão deverão ser substituídos.

Uma vez colocado o filtro limpo, deve-se restabelecer a memória eletrônica, carregando na tecla A por aproximadamente 5 segundos até o indicador luminoso apagar-se.

Comandos: (Fig.9 B) Mecânicos, a simbologia é indicada a seguir:

A = botão ILUMINAÇÃO

B = botão OFF

C = botão PRIMEIRA VELOCIDADE

D = botão SEGUNDA VELOCIDADE

E = botão TERCEIRA VELOCIDADE

G = luz MOTOR EM FUNCIONAMENTO

- Substituição das lâmpadas de halogênio (Fig.10).

Para substituir as lâmpadas de halogênio B, tire o vidro C fazendo força nas espessuras específicas.

Substitua com lâmpadas do mesmo tipo.

Atenção: não toque a lâmpada diretamente com as mãos.

- Substituição das lâmpadas de incandescência (Fig.11).

Para substituir a lâmpada de incandescência, retire os filtros anti-gordura como descrito na Fig. 6 e remova a lâmpada. Substitua com uma lâmpada do mesmo tipo (Fig. 11).

SERVIÇO DE ASSISTÊNCIA AOS CLIENTES

Antes de chamar o serviço de assistência técnica.

Se o produto não funciona, aconselhamos:

• verificar a correta introdução da ficha na tomada de corrente.

Caso não se consiga identificar a causa do mau funcionamento: desligar o aparelho, não efetuar alterações no mesmo e chamar o Serviço de Assistência Técnica.

NÚMERO DE IDENTIFICAÇÃO DO PRODUTO. Onde se encontra?

É importante comunicar ao Serviço de Assistência Técnica a sigla do produto e o número de identificação (16 caracteres que podem começar com o valor 3) que se encontra no certificado de garantia ou na placa de identificação colocada na parte inferior do aparelho.
