RBS9485IN - Okap ROSIERES - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	ROSIERES
Model	RBS9485IN
Tryby pracy	Wyciągowy (wentylacja na zewnątrz) i filtrujący (recyrkulacja wewnętrzna)
Napięcie zasilania	230 V ~ 50 Hz
Klasa elektryczna	Klasa II (bez uziemienia)
Minimalna odległość bezpieczeństwa	65 cm między okapem a powierzchnią gotowania
Prędkości silnika	3 prędkości + funkcja intensywna (10 min)
Oświetlenie	Lampy halogenowe lub żarowe (w zależności od wersji)
Filtry przeciwtłuszczowe	Zmywalne w zmywarce, co 2 miesiące
Filtry węglowe	Niezmywalne, wymiana co 4 miesiące
Wskaźnik nasycenia filtrów	Migający wyświetlacz lub dioda dla przeciwtłuszczowych (F) i węglowych (A)
Timer	Automatyczne wyłączanie po 15 minutach
Funkcja Clean Air	Automatyczne włączanie na 10 min/h przy 1. prędkości
Sterowanie	Przyciski dotykowe (rys.8) lub mechaniczne (rys.9)
Podłączenie elektryczne	Gniazdo z bezpiecznikiem 3A lub wyłącznik dwubiegunowy
Instalacja	Naścienna z teleskopowymi elementami dekoracyjnymi
Konserwacja	Czyszczenie zewnętrzne spirytusem denaturowanym lub neutralnym detergentem
Wymiana żarówek	Halogenowe przez podniesienie szyby, żarowe po zdjęciu filtra
Serwis	Skontaktuj się z serwisem technicznym, podając numer seryjny (16 znaków, zaczynający się od 3)

Często zadawane pytania - RBS9485IN ROSIERES

Jaka jest minimalna odległość bezpieczeństwa między okapem a kuchenką?

Minimalna odległość między powierzchnią gotowania a najniższą częścią okapu wynosi 65 cm.

Jak myć filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe można myć w zmywarce lub ręcznie. Należy je czyścić co 2 miesiące, aby uniknąć ryzyka pożaru.

Kiedy należy wymienić filtry węglowe?

Filtry węglowe należy wymieniać co 4 miesiące. Nie nadają się do mycia ani regeneracji.

Jak zresetować wskaźnik nasycenia filtrów?

Po wyczyszczeniu lub wymianie filtrów naciśnij przycisk oświetlenia (przycisk A) przez 5 sekund, aż kontrolka przestanie migać.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź, czy wtyczka jest dobrze włożona do gniazdka. Jeśli problem nadal występuje, wyłącz urządzenie i skontaktuj się z serwisem technicznym. Nie próbuj naprawiać samodzielnie.

Czym jest funkcja Clean Air?

Funkcja Clean Air włącza silnik co godzinę na 10 minut przy pierwszej prędkości, aby odświeżyć powietrze w pomieszczeniu. Wyłącza się po naciśnięciu dowolnego przycisku z wyjątkiem oświetlenia.

Jak wymienić żarówkę halogenową?

Aby wymienić żarówkę halogenową, podważ szkło ochronne w wyznaczonych szczelinach. Wymień na żarówkę tego samego typu, nie dotykając lampy palcami.

Czy mogę używać okapu z płytą gazową?

Tak, ale należy zachować odległość bezpieczeństwa 65 cm. Upewnij się, że pomieszczenie jest odpowiednio wentylowane, aby uniknąć problemu odwrócenia przepływu.

Jak ustawić timer automatycznego wyłączania?

Naciśnij przycisk Timer, aby aktywować automatyczne wyłączanie po 15 minutach. Na wyświetlaczu miga przecinek dziesiętny. Naciśnij ponownie, aby dezaktywować.

Co oznacza miganie przycisków oświetlenia?

Wolne miganie (co 2 sekundy) oznacza, że należy umyć filtry przeciwtłuszczowe. Szybkie miganie (co 0,5 sekundy) oznacza, że należy wymienić filtry węglowe.

INSTRUKCJA OBSŁUGI RBS9485IN ROSIERES

A = przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C = przycisk PIERWSZA PRĘDKOŚĆ

D = przycisk DRUGA PRĘDKOŚĆ

E = przycisk TRZECIA PRĘDKOŚĆ

F = przycisk REGULATOR CZASOWY AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach

A = przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C = przycisk PIERWSZA PRĘDKOŚĆ

D = przycisk DRUGA PRĘDKOŚĆ

E = przycisk TRZECIA PRĘDKOŚĆ

G = wskaźnik SILNIK FUNKCJONUJĄCY

Wymiana halogenowych żarówek (obr. 10).

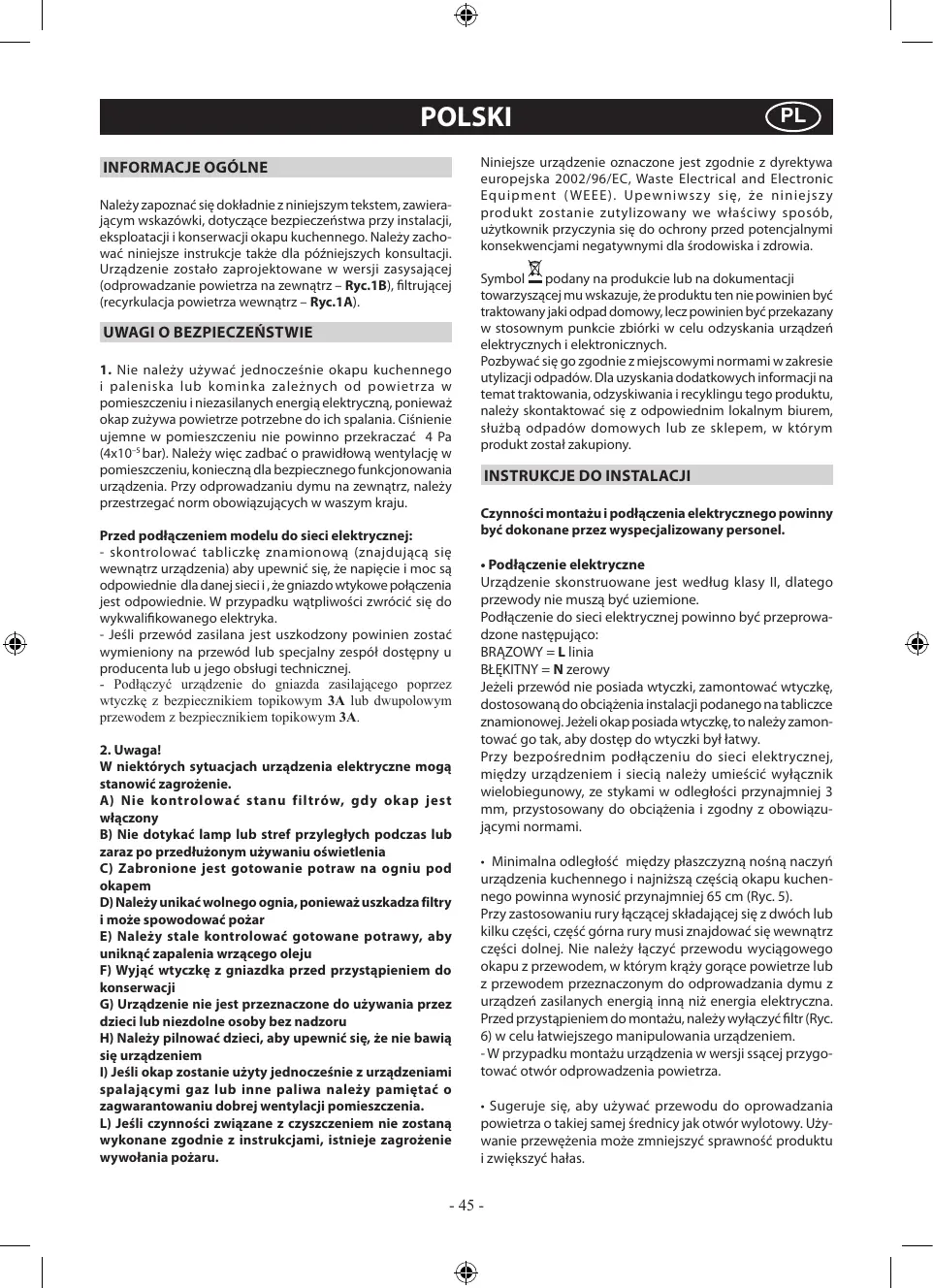

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje do późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz - Ryc.1B), filtrującej (recyrkulacja powietrza wewnątrz - Ryc.1A).

UWAGI O BEZPIECZEŃSTWIE

1. Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4×10⁻⁵ bara). Należy zawsze zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju.

Przed podłączeniem modelu do sieci elektrycznej:

• skontrolować tabliczkę znamionową (znajdującą się wewnątrz urządzenia), aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci, oraz że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwróć się do wykwalifikowanego elektryka.
• Jeśli przewód zasilający jest uszkodzony, powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u autoryzowanego serwisu technicznego.
• Podłącz urządzenie do gniazda zasilającego przez wyłącznik z bezpiecznikiem topikowym 3A lub dwubiegunowym przewodem z bezpiecznikiem topikowym 3A.

2. Uwaga!

W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie.

A) Nie kontrolować stanu filtrów, gdy okap jest włączony. B) Nie dotykać lamp lub stref przyległych podczas lub zaraz po przydłużonym używaniu oświetlenia. C) Zabronione jest gotowanie potraw na ogniu pod okapem. D) Należy unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar. E) Należy stale kontrolować gotowane potrawy, aby uniknąć zapalenia wrzącego oleju. F) Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji. G) Urządzenie nie jest przeznaczone do używania przez dzieci lub osoby niedołężne bez nadzoru. H) Należy pilnować dzieci, aby upewnić się, że nie bawią się urządzeniem. I) Jeśli okap zostanie użyty jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia. L) Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru.

Niniejsze urządzenie oznaczone jest zgodnie z dyrektywą europejską 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniając się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do zapobieżenia potencjalnym konsekwencjom negatywnym dla środowiska i zdrowia.

Symbol podany na produkcie lub na dokumentacji towarzyszącej mu wskazuje, że produkt ten nie powinien być traktowany jak odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych.

Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

- Podłączenia elektryczne

Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.

Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:

BRĄZOWY = L linia

NIEBIESKI = N zerowy

Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy.

Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem a siecią należy umieścić wyłącznik wielobiegunowy, ze stykami w odległości przynajmniej 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

• Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm (Ryc. 5). Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż elektryczna. Przed przystąpieniem do montażu należy wyjąć filtr (Ryc. 6) w celu łatwiejszego manipulowania urządzeniem. W przypadku montażu urządzenia w wersji z odprowadzaniem powietrza, należy przygotować otwór odprowadzający powietrze.
• Sugeruje się, aby używać przewodu do odprowadzania powietrza o takiej samej średnicy jak otwór wylotowy. Używanie przewodu o mniejszej średnicy zmniejsza sprawność produktu i zwiększa hałas.

Montaż na ścianie

Wywiercić otwory A uwzględniając podane wielkości (Ryc.2). Umocować zawieszki. Następnie przymocować okap za pomocą dwóch śrub A (Ryc.4). W zależności od montażu użyć śrub i kołków odpowiednich do danego rodzaju muru (np. żelbeton, płyta kartonowo-gipsowa, itp.). W przypadku gdy śruby i kołki wchodzą w skład zestawu, należy upewnić się, że są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

Montaż teleskopowych rurek ozdobnych - wersja z zasysaniem

Przed założeniem rurki ozdobnej zamontować zasilanie elektryczne. Jeśli urządzenie ma być zainstalowane w wersji z zasysaniem, należy przygotować otwór odpowietrzający. Ustawić szerokość podpory górnej rurki (Ryc.3)

Następnie przymocować podporę do sufitu za pomocą śrub z uwzględnieniem odległości wskazanej na ryc. 2 w taki sposób, aby była równoległa do okapu A (Ryc.3). Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury łączącej (Ryc.4).

Umieść górną zęczkę wewnątrz dolnej. Przymocuj do sączka do okapu używając śrub (W zestawie) (Ryc.4), naciągając górną zęczkę aż do skrzynki i zamocuj za pomocą śrub (Ryc.3).

Aby przekształcić okap z wersji zasysającej w wersję filtrującą, należy zakupić filtry z węgla aktywnego i postępować według instrukcji montażu.

Wersja filtrująca

Zainstaluj okap i dwie zaślepki według instrukcji montażu okapu wersji zasysającej. Aby zainstalować zaślepkę filtrującą, należy kierować się instrukcjami zawartymi w podręcznym zestawie narzędzi.

Filtry węglowe są już zainstalowane w urządzeniu (Ryc.7).

EKSPLOATACJA I KONSERWACJA

Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza.

Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególną uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węglem aktywnym.

• Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia.
• Aby zapobiec niebezpieczeństwu ewentualnych pożarów, co najmniej raz na 2 miesiące należy myć filtry przeciwtłuszczowe, najlepiej je myć w zmywarce.
• Po kilku umyciach mogą wystąpić zmiany koloru. Fakt ten nie daje prawa do reklamacji w celu dokonania ich ewentualnej wymiany.

W przypadku nieprzestrzegania instrukcji wymiany i mycia może powstać niebezpieczeństwo zapalenia się filtrów przeciwtłuszczowych.

• Filtry z węglem aktywnym służą do oczyszczania powietrza zwracanego do otoczenia. Filtry nie nadają się do mycia ani do regeneracji i powinny być wymieniane nie rzadziej niż co

cztery miesiące. Nasycenie węgla aktywnego zależy od dłuższego lub krótszego czasu użytkowania urządzenia, od rodzaju kuchenki oraz od regularności, z jaką wykonywane jest czyszczenie filtra przeciwtłuszczowego.

Często myć okap, zarówno wewnątrz, jak i na zewnątrz, za pomocą szmatki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, nieściernym.

• Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacznie średnią trwałość żarówek.

Wyświetlacz: (rys.8)

Przycisk A = przycisk włączający / wyłączający oświetlenie

Przycisk B = przycisk włączający / wyłączający urządzenie. Okap włączy się przy 1 prędkości. Przy urządzeniu włączonym, nacisnąć przycisk przez 2 sekundy, nastąpi wyłączenie okapu. Jeżeli urządzenie pracuje przy pierwszej prędkości, aby wyłączyć okap, nie jest konieczne naciśnięcie przycisku. Silnik będzie pracował przy zmniejszonych obrotach.

Wyświetlacz C = wskazuje wybraną prędkość, informuje, czy został włączony licznik czasu.

Przycisk D = uruchamia okap. Naciskając taki przycisk nastąpi wzrost prędkości. Naciskając przycisk urządzenia z trzeciej prędkości przejdzie w intensywny tryb pracy, który będzie trwał ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzednio prędkości. W czasie uruchomienia takiej funkcji, wyświetlacz zapali się światłem migającym.

Przycisk E = II Timer reguluje czasowo funkcje, w chwili włączenia, przez 15 minut po ich wyłączeniu. II Timer wyłącza się po ponownym wciśnięciu przycisku E. Kiedy funkcja Timer jest włączona to na wyświetlaczu dziesiąta pozycja ma migać.

Wciśnięcie przycisku E na 2 sekundy, gdy urządzenie jest wyłączone, włącza funkcję "clean air". Włączy się wówczas silnik co godzinę na 10 minut przy pierwszej prędkości. Podczas funkcjonowania obrotowy ruch peryferyjnych segmentów. Po tym czasie silnik wyłączy się i na wyświetlaczu ukaże się litera "C" świecąca się w sposób ciągły przez zastępcze 50 minut, po czasie którym silnik wyłączy się i tak dalej.

- Nasycenie filtrów przeciwtłuszczowych/ z węgla aktywnego:

• Kiedy wyświetlacz C miga zmieniając prędkość przy na literę F (es.1 e F) filtry przeciwtłuszczowe powinny być umyte.
• Kiedy wyświetlacz C miga zmieniając prędkość przy na literę A (es.1 e A) filtry węglowe należy wymienić.

Po umieszczeniu czystego filtra należy wyzerować elektroniczną pamięć, naciskając przycisk A przez około 5 sekund, aż do momentu, kiedy sygnalizator świetlny F lub A na wyświetlaczu C przestanie migać.

• Układ sterowania: (Rys. 9 A) Sterowanie świetlne – znaczenie symboli jest następujące.

A = przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C = przycisk PIERWSZA PRĘDKOŚĆ

D = przycisk DRUGA PRĘDKOŚĆ

E = przycisk TRZECIA PRĘDKOŚĆ

F = przycisk REGULATOR CZASOWY AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach

• Przyciskając przycisk F przy wyłączonym okapie, włącza się funkcja "clean air". Ta funkcja powoduje

włączanie silnika przez 10 minut co godzinę na pierwszej prędkości. Jak tylko ta funkcja jest włączona, silnik włącza się na 1. prędkość na okres 10 minut; podczas tych minut powinny migać diody LED przycisku F i przycisku C. Po upływie tego czasu silnik się wyłącza i diody LED przycisków F i C świecą stałym światłem, aż do momentu, gdy po upływie następnych 50 minut ponownie włącza się silnik na pierwszą prędkość i diody LED F i C ponownie migają przez 10 minut i dalej w ten sam sposób. Przyciśnięcie jakiegokolwiek przycisku z wyjątkiem świateł okapu powoduje, że silnik powraca natychmiast do normalnego funkcjonowania (np. jeśli przycisk D zostanie naciśnięty, funkcja "clean air" zostaje wyłączona i silnik przechodzi od razu na 2. prędkość; przyciskając przycisk B, funkcja się wyłącza).

- Nasycenie filtrów przeciwtłuszczowych / z węgla aktywnego:

• Kiedy przycisk A pulsuje z częstotliwością 2 sek. – filtry przeciwtłuszczowe wymagają umycia.
• Kiedy przycisk A pulsuje z częstotliwością 0,5 sek. – filtry węglowe wymagają wymiany.

Po ponownym założeniu czystego filtra należy zresetować pamięć elektroniczną, wciskając przycisk A przez około 5 sek., aż ustanie pulsowanie.

• Klasa sterowania: Sterowanie mechaniczne (Rys. 9 B). Znaczenie symboli jest następujące:

A = przycisk OŚWIETLENIE, B = przycisk WŁĄCZENIE, C = przycisk PIERWSZA PRĘDKOŚĆ, D = przycisk DRUGA PRĘDKOŚĆ, E = przycisk TRZECIA PRĘDKOŚĆ, G = wskaźnik SILNIK FUNKCJONUJĄCY

- Wymiana lamp halogenowych (Rys. 10).

Aby wymienić lampy halogenowe, ściągnąć szkiełko, wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same.

Uwaga: Nie dotykać lampy gołą ręką.

- Wymiana lamp żarowych (Rys. 11).

W celu wymiany żarówki należy usunąć filtr przeciwtłuszczowy, jak pokazano na (Rys. 6), i wyjąć żarówkę.

Wymienić żarówkę na nową tego samego typu (Rys. 11).

SERWIS DLA KLIENTÓW

Przed skontaktowaniem się z Serwisem Technicznym.

Jeśli urządzenie nie działa, zaleca się:

• sprawdzić, czy wtyczka jest prawidłowo umieszczona w gniazdku.

W przypadku, gdy nie uda się stwierdzić przyczyny nieprawidłowego działania: wyłączyć urządzenie, nie ingerować w nie, a następnie skontaktować się z Serwisem Technicznym.

NUMER SERYJNY PRODUKTU. Gdzie się znajduje?

Ważnym jest, aby kontaktując się z Serwisem Technicznym podać kod produktu i numer seryjny (ciąg 16 znaków rozpoczynający się od cyfry 3), które znajdują się na karcie gwarancyjnej lub na tabliczce znamionowej umieszczonej wewnątrz urządzenia.

W ten sposób pomagają Państwo uniknąć niepotrzebnych wizyt technika oraz związanych z tym kosztów.

DOSTAWCA UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI

ZA EWENTUALNE USTERKI SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKAZÓWEK.

OPIS OGÓLNY
