Typ produktu	Okap kuchenny
Marka	Rosieres
Model	RDG9DCH3B
Szerokość	90 cm
Głębokość	50 cm
Wysokość (minimalna)	60 cm
Waga	15 kg
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Moc silnika	250 W
Wydajność wyciągu	700 m³/h
Poziom hałasu	65 dB (A)
Liczba prędkości	3 + funkcja intensywna
Typ sterowania	Panel dotykowy
Oświetlenie	LED, 2 x 3 W
Typ filtra tłuszczu	Aluminiowy, zmywalny w zmywarce
Filtr węglowy (opcjonalny)	Tak, zalecana wymiana co 6 miesięcy
Zastosowanie	Wyciąg lub recyrkulacja
Konserwacja filtrów	Comiesięczne czyszczenie filtra tłuszczu
Bezpieczeństwo	Automatyczne wyłączenie w przypadku przegrzania
Wskaźnik naprawialności	8,2 / 10
Części zamienne dostępne	Filtry, żarówki, silnik, panel sterowania

Często zadawane pytania - RDG9DCH3B ROSIERES

Jak zainstalować okap ROSIERES RDG9DCH3B?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Zachowaj minimalną odległość 65 cm między okapem a płytą grzejną (lub 75 cm dla kuchenek elektrycznych). Użyj dołączonych kołków odpowiednich do ściany. Zapoznaj się z instrukcją montażu.

Jak czyścić filtry tłuszczowe?

Aluminiowe filtry tłuszczowe można myć w zmywarce (niska temperatura) lub ręcznie w ciepłej wodzie z mydłem. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem. Zalecane jest comiesięczne czyszczenie.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy (jeśli okap pracuje w trybie recyrkulacji) należy wymieniać co 3 do 6 miesięcy w zależności od użytkowania. Wskaźnik na panelu sterowania poinformuje o potrzebie wymiany.

Jaki jest poziom hałasu okapu?

Poziom hałasu wynosi około 65 dB(A) przy maksymalnej prędkości, co odpowiada normalnej rozmowie. Przy niższej prędkości hałas wynosi około 50 dB(A).

Czy mogę używać okapu bez odprowadzania na zewnątrz?

Tak, okap może pracować w trybie recyrkulacji z filtrem węglowym aktywnym (nie dołączonym). W takim przypadku powietrze jest filtrowane i zawracane do pomieszczenia. Kup odpowiedni zestaw recyrkulacyjny.

Jak włączyć oświetlenie LED?

Naciśnij dedykowany przycisk na panelu dotykowym. Oświetlenie LED jest niezależne od wentylacji. Jeśli żarówka się przepali, należy wymienić ją na identyczny model (G4, 3 W, 12 V).

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź zasilanie elektryczne (wyłącznik, gniazdko). Jeśli okap nadal nie reaguje, silnik lub panel sterowania mogą być uszkodzone. Skontaktuj się z serwisem Rosieres.

Jak ustawić timer automatycznego wyłączania?

Naciśnij przycisk 'Timer' (lub przytrzymaj przycisk prędkości), aby aktywować opóźnione wyłączenie. Okap wyłączy się automatycznie po 15 minutach. Zapoznaj się z instrukcją dla wariantów.

Jaka jest gwarancja na okap ROSIERES RDG9DCH3B?

Gwarancja prawna zgodności wynosi 2 lata. Przedłużenie gwarancji można wykupić u sprzedawcy. Zachowaj paragon jako dowód zakupu.

Gdzie znaleźć części zamienne do tego modelu?

Części zamienne (filtry, żarówki, silnik) są dostępne na oficjalnej stronie Rosieres lub u autoryzowanych sprzedawców. Użyj numeru referencyjnego RDG9DCH3B, aby zidentyfikować kompatybilne części.

INSTRUKCJA OBSŁUGI RDG9DCH3B ROSIERES

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu, co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone, tak aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić, czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację, jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przeznaczone do obsługi przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, lub osoby bez doświadczenia i wiedzy, chyba że zostały one przeszkolone lub pracują pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Okap nie jest przeznaczony do montażu nad płytą z więcej niż czterema palnikami.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

- Zapewnia to odpowiednią wentylację pomieszczenia, gdy jednocześnie używana jest okap kuchenny jako urządzenie spalające gaz lub inne paliwa (nie dotyczy urządzeń, które tylko odprowadzają powietrze z powrotem do pomieszczenia);

- szczegóły dotyczące metody i częstotliwości czyszczenia.

- nie palić pod okapem;

- UWAGA: Dostępne części mogą się nagrzewać, gdy są używane z urządzeniami do gotowania.

- UWAGA: Dostępne części mogą się nagrzewać, gdy są używane z urządzeniami do gotowania.

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

Lampa zastosowana w tym produkcie nie nadaje się do oświetlenia pomieszczenia.

Zadaniem tej lampy jest zapewnienie oświetlenia podczas użytkowania produktu.

Instalacja elektryczna

Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowanego elektryka. Przed podłączeniem zasilania upewnij się, że napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej.

Bezpośrednie połączenie

Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznika wielobiegunowego o minimalnym otworze 3 mm pomiędzy stykami.

Instalator musi zapewnić, że połączenie elektryczne zostało wykonane prawidłowo i jest zgodne ze schematem połączeń.

Kabel nie może być zgięty ani ściśnięty.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń.

Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół dostępny u producenta lub jego przedstawiciela serwisowego.

OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione

To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorach następujących:

brązowy = L lub faza

niebieski = N lub neutralny

zielony i żółty = E lub uziemienie

Bezpiecznik musi mieć wartość 3 A.

SPECYFIKACJA

Część	Wygląd		ilość
Okap			1
Komin górny			1
Komin dolny			1
Kątownik komina dolnego			1
Kątownik komina górnego			1
Wspornik okapu			1
Kołki rozporowe			9
Wkręty 4×30mm			9
Śruby 4 x 8mm			2

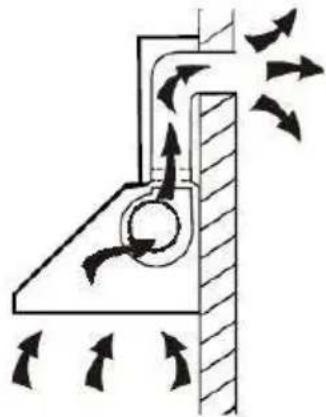

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz, okap można zamontować jak na rysunku pokazanym poniżej, z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150 mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75 cm nad płytą kuchenną, co gwarantuje najlepszą skuteczność.

1. Wywiercić 3 otwory o średnicy 8 mm i przykręcić wspornik za pomocą 3 wkrętów.

Przed instalacją należy wywiercić 2 dodatkowe otwory o średnicy 8 mm oraz przygotować odpowiednie kołki i wkręty.

1. Okap zaczepić na wsporniku.

1. Zamocować zawór zwrotny na wylocie okapu, a następnie założyć kanał wylotowy, jak pokazano na rysunku.

6.

• Umieścić na okapie we właściwym położeniu szklaną osłonę.
• Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła, nie dokręcać śrub zbyt mocno.

7.

Zmontować komin wewnętrzny i zewnętrzny oraz rozsunąć na właściwą wysokość.

Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących, jak pokazano na rysunku poniżej.

8.

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik kołek

SPECYFIKACJA

Część	Wygląd	ilość
deflektorpowietrza		1
wspornik		1
Kołkirozporowe		2
Wkręty4×30mm		2
Śruby3.5x12mm		2

INSTALACJA (ODBŁYWACZ POWIETRZA DO MODELI T-SHAPE, SZKŁA Z KRZYWEM, SZKŁA PŁASKIEGO):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

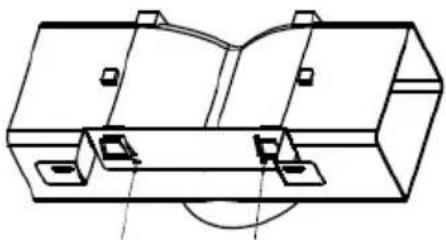

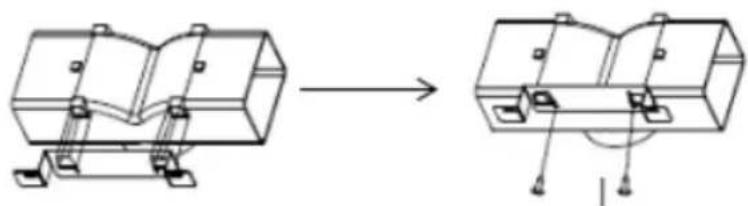

1. Przed montażem zakręć oba końca wspornika, jak pokazano poniżej:

1. Przymocuj wspornik do plastikowego gniazdka w kształcie litery T za pomocą 2 dołączonych śrub ST3.5x12mm.

1. Wywierć 2 otwory, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą 2 dostarczonych śrub ST4x30 mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazanoponiżej:

5. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można jednocześnie używać plastikowego wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowego wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

SPECYFIKACJA

Część	Wygląd	ilość
deflektorpowietrza		1
wspornik		1
Kołkirozporowe		2
Wkręty4×30mm		2
Śruby3.5x12mm		2

INSTALACJA DEFLEKTORA POWIETRZA DLA MODELI PIRAMIDY I

SKÓRY):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

1. Przymocuj wspornik do plastikowego gniazdka w kształcie litery T za pomocą 2 śrub ST3.5x12mm dostarczonych jak pokazano poniżej:

1. Wywierć 2 otwory w ścianie, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą 2 dostarczonych śrub ST4x30mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazano poniżej:
2. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można jednocześnie używać plastikowego wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowego wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

MONTAŻ ( WERSJA Z RECYRKULACJA )

Jeżeli nie mam możliwości wyprowadzenia oparów na zewnątrz pomieszczenia to montaż jest podobny do montażu w wersji wywiewowej, że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr odchylając go ku dołowi.

Włożyć filtr węglowy do gniazda w okapie i zamocować obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga.

Proszę sprawdzić czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie.

o Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

KONFIGURACJA 1

1 2 3

DZIAŁANIE

Przycisk 1

Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator będzie włączony przy niskiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora.

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Przycisk 2

Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy średniej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Prędkość przeznaczona do normalnego gotowania.

Przycisk 3

Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy wysokiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 2

0 1 2 3

DZIAŁANIE

Przycisk Off 0

Jest używany do wyłączania wentylatora.

Mała prędkość wentylatora 1

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora 2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora 3

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 3

Jest używany do włączania / wyłączania wentylatora.

Szybkość Przycisk Plus

W celu zwiększenia szybkości wentylatora

Spadek prędkości Przycisk

Na zmniejszenie prędkości wentylatora.

Lampka przycisku

Wyświetlacz cyfrowy

Pomiar prędkości wentylatora: "1" dla niskiej prędkości, "2" dla średniej prędkości, "3" dla dużej prędkości, "4" dla funkcji Booster.

Szybki timer: Naciśnij i przytrzymaj przycisk przez 1 sekundę, wyświetlacz cyfrowy będzie migać i odliczać 5 minut, po 5 minutach silnik zgaśnie automatycznie i zabrzmi brzęczyk przez 1 sekundę.

Funkcja Booster

Aby aktywować funkcję Booster, naciśnij +, aby wybrać prędkość 4, okap będzie pracował z największą prędkością przez 5 minut, po czym wróci do normalnej prędkości.

KONFIGURACJA 4

Przycisk timera

1. Ustawianie pory dnia

Gdy okap znajduje się w trybie czuwania (silnik nie działa), naciśnij przycisk timera, aby wprowadzić ustawienie czasu.

Naciśnij przycisk „Prędkość wentylatora”, aby ustawić godzinę, a następnie naciśnij przycisk „Światło”, aby ustawić minuty.

1. Ustawianie timera

Gdy okap jest w trybie pracy, naciśnij przycisk timera, aby ustawić odliczanie.

Naciśnij jeden raz przycisk timera, a następnie odliczanie wzrośnie o jedną minutę. Maksymalne odliczanie wynosi 60 minut.

— Przycisk zmniejszania prędkości

Do zmniejszania prędkości wentylatora.

Przycisk prędkości plus

Do zwiększenia prędkości wentylatora

Przycisk ŚWIATŁA

Do włączania i wyłączania oświetlenia.

wyświetlacz LCD

1. Symbol silnika będzie się obracał podczas pracy silnika.
2. Wyświetlanie czasu.
3. Symbol timera pojawi się, gdy timer ustawia się i zlicza.
4. Symbol światła.
5. Prędkość silnika;
6. Symbol prędkości turbo pojawi się, gdy prędkość jest najwyższa;
7. Symbol alarmu pojawi się 5 sekund po zakończeniu odliczania timera.
8. Alarm czyszczenia, pojawia się, gdy całkowity czas pracy do 14 godzin lub po raz pierwszy po użyciu po podłączeniu.

KONFIGURACJA 5

1

2

3

B

TRYB CZUWANIA.

Po podłączeniu całe oświetlenie, system w TRYBIE GOTOWOŚCI.

1 Przycisk niskiej prędkości

Służy do wentylacji w kuchni. Nadaje się do gotowania na wolnym ogniu i gotowania, które nie wytwarza dużej ilości pary.

2 Przycisk średniej prędkości

Prędkość przepływu powietrza idealnie nadaje się do wentylacji podczas standardowego gotowania.

3 Przycisk wysokiej prędkości

Gdy powstaje duża gęstość dymu lub pary, naciśnij przycisk szybkiego przełączania, aby uzyskać wysoką efektywną wentylację.

B Funkcja Booster

Aby aktywować funkcję Booster, naciśnij 📋, aby wybrać prędkość 4. Okap będzie pracował z największą prędkością przez 5 minut, po czym powróci do zwykłej prędkości.

Światło

Do włączania i wyłączania oświetlenia.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć i odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony to zapcha się tłuszczem (potencjalnie zapalnym). Filtr należy czyścić detergentem do mycia naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem z oprawkami i przewodami (żarówki LED MAX 1.5W)

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać, aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Działanie
Świeci światło, ale wentylator nie działa	Zablokowany wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Uszkodzony silnik
Nie działa an światło ani wentylator	Przepalone oświetlenie	Wymienić żarówkę
	Nie podłączone zasilan	Podłączyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Nie zamocowany silnik wentylatora	Odłączyć od zasilania, wezwać autoryzowany serwis
	Niewłaściwie zawieszony okap na wsporniku	Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany.
Zbyt mała wydajność okapu	Okap zawieszony zbyt wysoko na płytą kuchenną.	Zamocować w odległości 65-75c od płyty.
	Zabrudzone filtry	Wyczyścić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-to cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/EU dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnie szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
