Wymiana lamp halogenowych

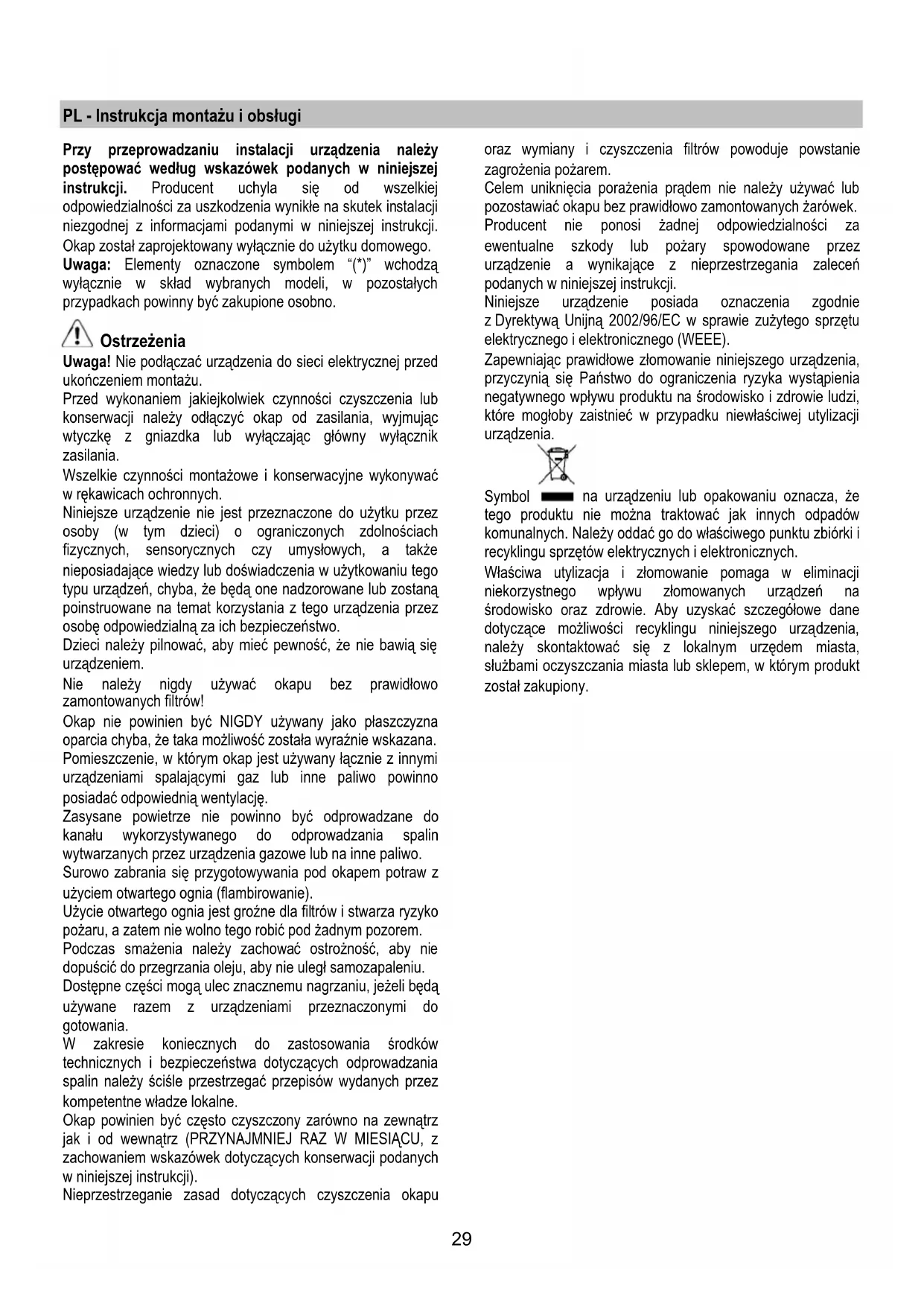

PL - Instrukcja montazu i obslugi

Przy przypegowadzaniu instalacji urzadzenia sązy postepować wedlug wskazówek podanych w niniejszej instrukcji. Producent uchyla sie od wszelkiej odpowiedzialnosci za uszkodzenia winikle na skutek instalacji niedzgodnej z informacjami podanymi w niniejszej instrukcji. Okap zostaf zaprojectowy wyłacznie do uzytku domowej.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzamyłacznie w sklad wybranych modeli, w pozostalych przypadkach powinny byc zakupione osobno.

Ostrzeżenia

Uwaga! Nie podłaczać urzadzenia do sieci elektrycznej przy ukońceniem montaqu.

Przed wykonaniem jakiejkolwiek czynnosci czyszczenia lub konserwacci nalezy odłaczyc okap od zasilania, wyjmujac wtyczke z gniazdka lub wylaczajac glowy wylacznik zasilania.

Wszelkie czynnosci montażowe i konserwacyjne wykonywać w rekawicach ochronnych.

Niniejsze urzadzenie nie jest przyznaczone do uzytku przyez osoby (w tym;dzieci) o ograniczonych zdolnosciach fizycznych, sensorycznychczy umysłowych, a takze nieposiadajce wiedzy lub doswiadczenia w uzytkowaniu unto typu urzadzen, chyba, ze beda one nadzorOWane lub zostanpoinstruowane na temat korzystania z unto urzadzenia przyez osobe odpowiedzialna za ich bezpieczenstwo.

Dzieci nalezy pilnowac, aby miec pewnosc, ze nie bawia sie urzadzeniem.

Nie nalezy nigdy uzywac okapu bez prawidlowo zamontowanych filtrów!

Okap nie powinien byc NIGDY uzywany jako plaszczyzna oparcia chyba, ze taka moziwość została wyraźnie wskazana.

Pomieszczenie, w ktorym okap jest uzywanyłącnie z innymi urzadzeniami spelajycymi gaz lub innate paliwo powinno posiadc odpowiednia wentylacja.

Zasysane powietrze nie powinno byc odprowadzane do kanalu wykorzystywanego do odprowadzania spalin wyttwarzanych przyez urzadzenia gazowe lub na innate paliwo.

Surowo zabrania sie przygotowywania pod okapem potraw zuzymiem otwartego ognia (flambirowanie).

Užycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić podźadnym pozorem.

Podczas smażenia naleź y zachować ostrożnosć, aby niedopúsć do przyegrzanía oleju, aby nie ulegl samozapaleniu.

Dostepeczeci moga ulec znacznemu nagrzaniu, jejeli besteht uzywane razem z urzadzeniami przyeznaczonymi do gotowania.

W zakresie koniecznych do zastosowania srodkow technicznych i bezpieczentwa dotyczych odpwadzania spalin nalezy scisle przestrzegać przyepsów wydanych przyez kompetente wladze lokalne.

Okap powinien byc czesto czyszczony zarowy na zewnatrz jak i od wewnatrz (PRZYNAJMNIEJ RAZ W MIESIACU, z zachowaniem wskazówek dotycznych konserwacci podanych w niniejszej instrukcj).

Nieprzestrzeganiezasad dotyczych czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie zagrozenia poźarem.

Celem uniknięcia porazenia pradem nie naleź uzywać lub pozostawiac okapu bez prawidlowo zamontowanych zarowek.

Producent nie ponosi zadnej odpowiedzialnosci za ewentualne szkody lub pozary spowodowane przye urzadzenie a winikajace z nieprzestrzegania zalecen podanych w niniejszej instrukcji.

Niniejsze urzadzenie posiada oznaczenia zgodnie z Dyrektywa Unijna 2002/96/EC w sprawie zuzytego spreetu elektryczneo i elektronicznego (WEEE).

Zapewniajac prawidowej złomowanie niniejszego urzadzenia, przyczynia są Państwo do agraniczenia ryzyka wystapienia negatwnego wplywu produktu na srodowisko i zdrowie ludzi, któ mogloby zaistné w przyypadku niewlasciwej utylizacja urzadzenia.

Symbol na urzadzeniu lub opakowani oznacza, ze tego produktu nie można traktować jak innych odpadów komunalnych. Naleź yodo go do wąsciwo go punktu zbiórki i recyklingu spreţów elektrycznych i elektronicznych.

Własciwa utylizacja i złomowanie pomaga w eliminacje nieworozystrego wplywu złomowanych urzadzeń na srodowisko oraz zdrwie. Aby uzyskać szczególowe dane dotyczȩce moziwość recyklingu niniejszego urzadzenia, naleź y skontaktuć są z lokalmnym urzędem miasta, slużbami oczyszczania miasta lub sklepem, w ktorym produkt zostaw zakupIONy.

Obsluga

Urzadzenia möglich uzywać jako wymiag (odprowadzanie oparów na zewnatrz) sądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap praticjocy jako wyciag

Okap wyposañony jest w gorny otwor odpradowazajcy powietrze na zewnatrz B1 i w otwor tylny B2* (opcja).

Po dokonaniu wyboru otworu odpradowazajacegogowietrze (gorny lub tylny), nalezy zainstalować kolnierz C, oraz zamknac otwor nie uzywany zatyczka D^* (moze byc obecna w wyposazeniu urzadzenia).

Nota: w niedtorych modelach gorny otwor B1 jest zamkniety: nalezy zdecydowanie nacisnac, aby oderwaic i usunanc wstepnie nacieta czesc zamykajca otwor spustowy.

Uwagal wstepnie nacieta czesc nieMZe byc ponownie zafozona, nalezy zatem wykonac ten zagieg tylko, jezeli masie pewnosco do do poprawnosci wykonywanego montazu.

Uwaga! W niedtorych modelach tylny otwor odpradowazajczy powietrze, oprocz zatyczki (jezeli jest montowana), moze posiadc dodatkowo czesc plastykowa E1 lub E2. W takim wypadku nalezy usunac ja, poslugujac sie szczypcami i krajarka.

Sprawdzić,czy selektor wciag / pochlaniacz (znajdujacy sie wewnatrz okapu) G znajduje sie w pozycji „wciag" (A).

Okap(PC)jagyjako pochlaniacz

W przypadku, gdyby nie bytoMZoWiwe odpradowazanie dymu i pary kuchni na zewnatrz, moza uzywaC okapu w wersji filtrujacej. Montujac filtr weglowy dmyi para beda pochlaniane poprzej siatke, umieszczona z przodu nad panelem sterowniczym. Sprawdzic,czy selektor wyciag / pochlaniacz (znajduacy sie wewnatrz okapu) G znajduje sie w pozycji ,pochlaniacz" (F).

Modele okapów, ktoré nie posiadaj wentylatora wciagowego, funkcjonuja wylacznie jako wyciag i musza byc połaczone z urzadzeniem wciagowym (nie zawartym w wyposażeniu).

Wskazówki dotyczace podlączenia są dostarczane razem z zewétrznym uradzemen wymiagowym.

Instalacja okapu

Minimalna odleglośc między powierzchnia, na ktorek znajduja sie naczynia na urzadzeniu grzejnym a najnizsza czȩcia okapu kuchennego powinna wynosić nie mniej nz 60cm w przypadku kuchenek elektrycznych i nie mniej nz 75cm w przypadku kuchenek gazowych lub typu mieszanoego.

Ježeli w instrukcjzainstalowania kuchni gazowej podana jest Większa odleglość, daneź dostosować sie do takich wskazań.

Połaczenia elektryczne

Napięcie sieciowe musi odpowiadc napiȩci wskazanemu na tabliczce umieszczzonej w wewnétrznej czȩci okapu. Jeśli okap jest wyposzaźny we wtyczné,NSEZY ja podlączyć do gniaźdka zgodnPNOZ obOWIAZUJACYMI normami i umieszczonego w latawo dostepnym要比scu, rownieź po zakończonej instalacji. Jeśli okap nie jest wyposzaźny we wtyczné (bezpośrednie podlącenie do sieci) lub wtyczka nie znajduje sie w latawo dostepnym要比scu, rownieź po zakończonej instalacji,NSEZY zastosowac znormalizowy wyłacznik dwubiegunowy, kótry uzmolniwi calkowite odciecie od sieci elektrycznej w warunkach nadpr(adowych kategorii III, zgodnie zzasadami instalacji.

Uwaga! Przed ponownym podlączeniem obwodu okapu do zasilania i sprawdzeniem poprawnosci和他的 dzialania sąȩ zawsze upewnic, przy przewód zasilajczy jest prawidłowozamontowy.

Uwaga! Jeźeli przywośd zasilajczy niedłaczaly ulegnie uszkodzeniu, to powinien on byc wymieniony u wytyworcy lub w spezialistycznym zakladzie naprawczym albo przyze wykwalifikowaną osobę w celu unik不断增强 zagrozenia.

Instalacja okapu

OkapMZebyc montowanydo scianylubdo szafki kuchennej.Zastosowac schemat wiercenia H (jezeli zawarty jest w wyposazeniu), lub przystawic okap do sciany lub do szafki kuchennej i zaznaczyc olowskiem otwory do wiercenia.

Montaz okapu do sciany - wierci otwory w scianie i umiesci kolki J oraz wkrpty K. Usunac siatke i zwiesic okap na 2 wkrteach, po czym od wewnatrz wkreci trzeci wkrte L i dokreci wzystkie wkrty.

Montaž okapu do szafki kuchennej - umocowac okap od wewnatrixzafki, poslugujacie 4 wkrteamM.

Dzialanie okapu

Okap jest wyposaźony w panel sterOWANIA z regulaçja prędkosci turbiny zasysajacej oraz wącznikiem oświetlenia przyestrzeni roboczej pod okapem. W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, nalezy uzywać okapu ustawionego na najwyzsza prȩdkość. Zieleca są uruchomienie okapu 5 minut przystapieniem do gotowania jakichkolwiek potraw i pozostawienie go wączonym są czne przyżozek. Oślona od pary N* musi byc zawsze wysunieta. Jeźeli uradzemenie jest wyposaźone w zawóre elektryczny lub mechanicznych klawiszne i/lub przyciski oraz sukretta sluża do sterowania oświetleniem i otwarciem i zamykaniem zaworu.

Konserwaca

Uwaga! Przed wykonaniem jakiejkolwiec czynnosci czyszczenia lub konserwacci nalezy odłaczyć okap od zasilania wyjmujac wyczke z gniazdka lub wylaczajac glowy wylacznik zasilania.

Czyszczenie okapu

Okap nalezy czesto czyscić, tak wewnatrz jak i na zewnatrz (przynajmniej z ta sama czestotliwość, z kóra wykonuje są czyszczenie filtrów tuszczowych) przy uzyciu szmatki nawilzonej lagodnymi srodkami. Nie nalezy uzywać srodkB ow sciernych.

NIE STOSOWAC ALKOHOLU!

Uwaga: Nieprzestrzeganie przyepsów dotycznych czyszczenia urzadzenia i wymiany filtrów powodujegowstanie zagrożenia poźarem. Zaleca są zatem przyestrzeganie podanych wskazowej.

Producent nie ponosi czadnej odpowiedzialnosci za ewentualne uszkodzenia silnika lub pozarywynikajace z nieprzestręganiazasad konserwacci oraz wzmiankowych wyzej instrukcj.

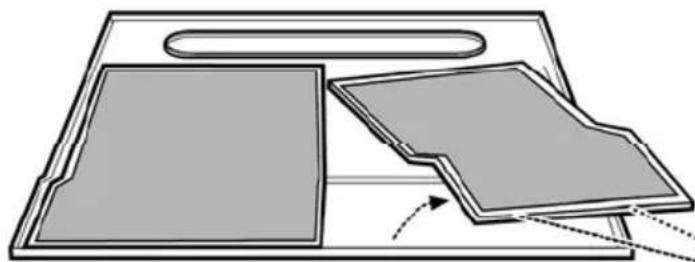

Filtr przyciwtłuszczowy

Zatrzymuje czastki tuszczu pochodzace z gotowania.

Jesli umieszczony jest on wewnatrix katki wspornikowej, doit być jederz z nasstepujacych typów:

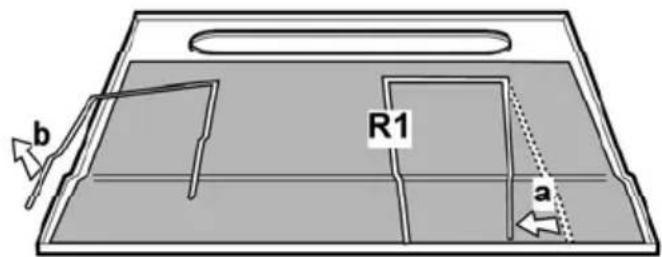

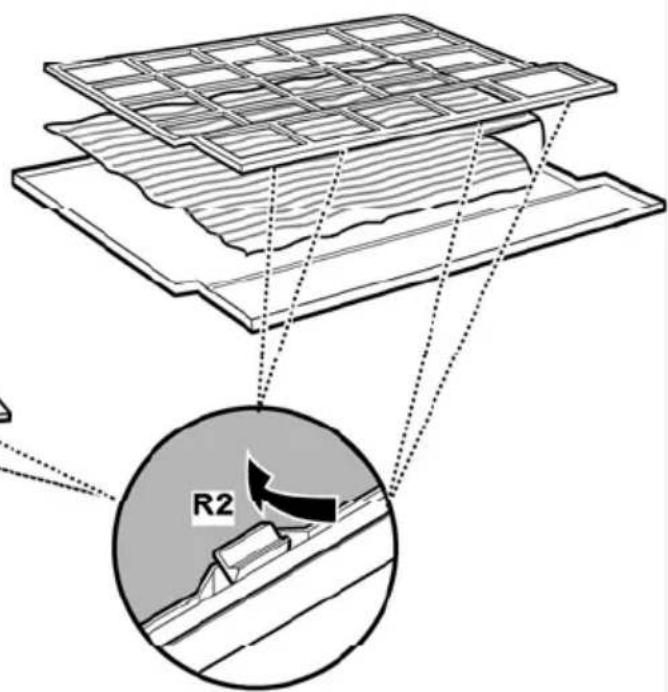

Filtr papierowy wymieniac nalezy raz na miesiac lub czosciej, jesti w seinem gornej czeci pojawia sie zarabwienie. W tych przypadkach zarabwienie to widoczne jest przyez owkratce.

Filtr gąbkowy naleź oczyszczac zciepla woda mydlana raz na mieszac i wymieniac po kazdych 5 lub 6 operacjach mycia.

Filtr metalowy naleźczyscić raz na miesiac za pomocag detergentów nie zawierajycch srodkow ciernych, recznie lub w zmywarce, ustawiazć niska temperature zmywania i krótki czas przy. Podczas mycia w zmywarce filtr przycwiftluszczowy metaliczny要去 odbarwie, ale swoje charakterystyczne cechy fitrowania absolutnie nie zmieiuie. Aby wyjac filtr przycwiftluszczowy, naleź otworzyc siatke, poslugujac sie zaczepami P, po czym uwolnić filtr zzacisków R1 lub R2.

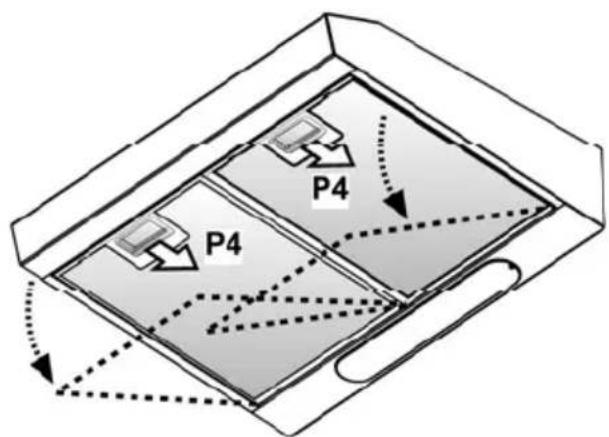

Filtr metalowy samonosny nie posiada siatki podpierajacej i aby wyjać filtr, naleź pociąnac spreźny odczechiapacja P4 w kierunku do tyłu, po czym wyjmownik filtr w kierunku w dól.

Filtr na wegiel (tylko dla wersji filtrujucej)

Zatrzymuje przykre zapachy pochodźace z gotowania.

Nasycenie filtra nastepuje po krotszym lub dluzszym okresie uzytkowania w zaleznosci od rodzaju kuchni i od regularnosci z jakajest wykonywane czyszczenie filtra tuszczowego.

Wklad filtra powinien byc w kaczdym razie wymieniony po uphywie nie wiecej niz czterech miesicy.

NIE Wolno myc lub regenerowac filtra.

Moze byc nastepujacego typu:

Prostokaty S1, S2 lub S3:

Montaz filtru (S1 lub S2): wsunac tylnaczeci z przodu (U).

Montaz filtru (S3): UsunacPokrywe W, Pokrecajac o 90s galke O.

Umieść matecny węgłowy wewnatrix ramki, po czym umocstaw go pokrécajć o 90s gałke O, nastepnie ucieść potkrywe.

Aby wymontowac filtr, nalezy postepowac w sposob odwrotny.

Częsć obrotowa (V1 - V2 - V3 - rożne modele):

Polaczenia bagnetowe: umieść czȩć na srodku siatki, która stanowy oszone silnka w taki sposob, aby punkty X1 lub X2 lub X3 obecne na filtrze oppowiadymi punktom Y1 lub Y2 lub X3 obecnym na oslonie od pary, po czym wykonac obrôt w kierunku obrotu wskazowej zegara. Aby wymontowć czȩć, naleź wykonac obrôt w kierunku odwrotnym; przytem unieść lekko klin Z (jeźeli jest obecny).

Wymiana lampek

Przed przystapieniem do jakichkolwiek operaci zwiazanych z konserwacja urzadzenia, naleź odlaczyć okap od zasilania energia elektryczna.

Uwaga! Nie dotykać zarówek dopóki są gorace.

Wymiana lamp 40W - wykrećić uszkodzoná zarowej i wymienc je. Stosowac zarowykemax 40 W E14. Aby dojsć do zarowyki, naleź usunac siatke ochronna.

Wymiana lamp halogenowych - dojsc do siedziby lampy, wyjac ochrone, uzywajc jako podnosnik maly szubokret.

Wymienic lampe uszkodzona.

Uzywac tylko zarowek halogenowych max 20W (G4); niedotykać zarowek. Umieść plafonierę (plafoniera musi zaskoczyc).

W przypadku, gdy oswietenie nie działa naleź najpierw sprawdzić,czy lampki zostaly prawidłowo zamontowane. Jeźeli po przypegowadzeniu takiej kontrli oswietenie nadal niedziała, naleź zworcić są do serwisu.
