RMB96851IN - Okap kuchenny ROSIERES - Bezpłatna instrukcja obsługi

Marka	Rosieres
Model	RMB96851IN
Typ produktu	Okap ścienny
Sposób instalacji	Odsysanie zewnętrzne lub recyrkulacja (filtr węglowy opcjonalnie)
Liczba prędkości	3 (minimalna, średnia, maksymalna)
Oświetlenie	LED, typ G4, max 1,5 W
Zasilanie elektryczne	Gniazdo z uziemieniem (230V ~ 50Hz)
Minimalna odległość od płyty grzejnej	65 cm
Maksymalna odległość od płyty grzejnej	75 cm
Średnica przewodu wylotowego	150 mm
Rodzaj filtra tłuszczowego	Metaliczny, czyszczenie co miesiąc
Rodzaj filtra węglowego	Aktywny, wymiana co roku (do recyrkulacji)
Regularna konserwacja	Czyszczenie miękką wilgotną szmatką i nieściernym środkiem
Wymiana żarówki	Należy wymienić komplet: żarówka + oprawka + przewód
Przeznaczenie	Tylko do użytku domowego, nie nad płytami z więcej niż 4 palnikami
Bezpieczeństwo	Nie flambirować pod okapem, zapewnić odpowiednią wentylację pomieszczenia
Ochrona środowiska	Zgodny z dyrektywą 2002/69/WE, nie wyrzucać do odpadów domowych
Materiały	Wysoka jakość, czysty design ze szkłem
Dołączone akcesoria	Wysoki i niski komin, uchwyty, mocowania, klapa zwrotna (zgodnie z instrukcją)

Często zadawane pytania - RMB96851IN ROSIERES

Jaka jest zalecana odległość między okapem a płytą grzejną?

Okap należy umieścić w odległości między 65 a 75 cm nad płytą grzejną dla najlepszego efektu.

Jak zainstalować okap w trybie odsysania zewnętrznego?

Przymocuj uchwyt ścienny, podnieś okap, zamocuj klapę zwrotną na wylocie powietrza, a następnie podłącz przewód wylotowy o średnicy 150 mm na zewnątrz.

Jak zainstalować okap w trybie recyrkulacji?

Instalacja jest identyczna jak w przypadku odsysania zewnętrznego, ale bez przewodu wylotowego. Należy dodać filtry węglowe do pochłaniania zapachów. Zamontuj je, najpierw wyjmując filtr tłuszczowy, a następnie obracając filtr węglowy zgodnie z ruchem wskazówek zegara aż do zatrzaśnięcia.

Jak czyścić filtr tłuszczowy?

Czyść filtr tłuszczowy co miesiąc środkiem do mycia. Użyj miękkiej wilgotnej szmatki i unikaj szorstkich gąbek lub agresywnych chemikaliów. Zabrudzony filtr może zmniejszyć siłę ssania i stanowić ryzyko pożaru.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać przynajmniej raz w roku, w zależności od częstotliwości użytkowania okapu. Dotyczy to tylko trybu recyrkulacji.

Jak wymienić żarówkę w okapie?

Wykręć śruby szyby i zdejmij ją. Odłącz połączenie, wyjmij oprawki i przewód. Wymień całość na żarówkę LED G4 max 1,5 W z oprawką i przewodem. Podłącz ponownie i zamontuj szybę.

Co zrobić, jeśli okap silnie wibruje?

Sprawdź, czy turbina nie jest zablokowana, czy silnik jest prawidłowo zamocowany i czy jednostka jest dobrze przymocowana do uchwytu. Jeśli problem nie ustąpi, wyłącz urządzenie i wezwij profesjonalistę.

Dlaczego siła ssania jest słaba?

Sprawdź wysokość między okapem a płytą grzejną: powinna wynosić między 65 a 75 cm. Upewnij się również, że filtry są czyste, a przewód wylotowy nie jest zatkany.

Co zrobić w przypadku niewyjaśnionej awarii?

Wyłącz urządzenie i skontaktuj się z serwisem konsumenckim. Przygotuj numer referencyjny produktu i 16-cyfrowy numer seryjny (zaczynający się od 3) znajdujący się na karcie gwarancyjnej lub na urządzeniu.

Czy mogę używać okapu nad płytą gazową?

Tak, ale należy zapewnić odpowiednią wentylację pomieszczenia. Nigdy nie flambirować pod okapem. Zachowaj odległość instalacji 65-75 cm.

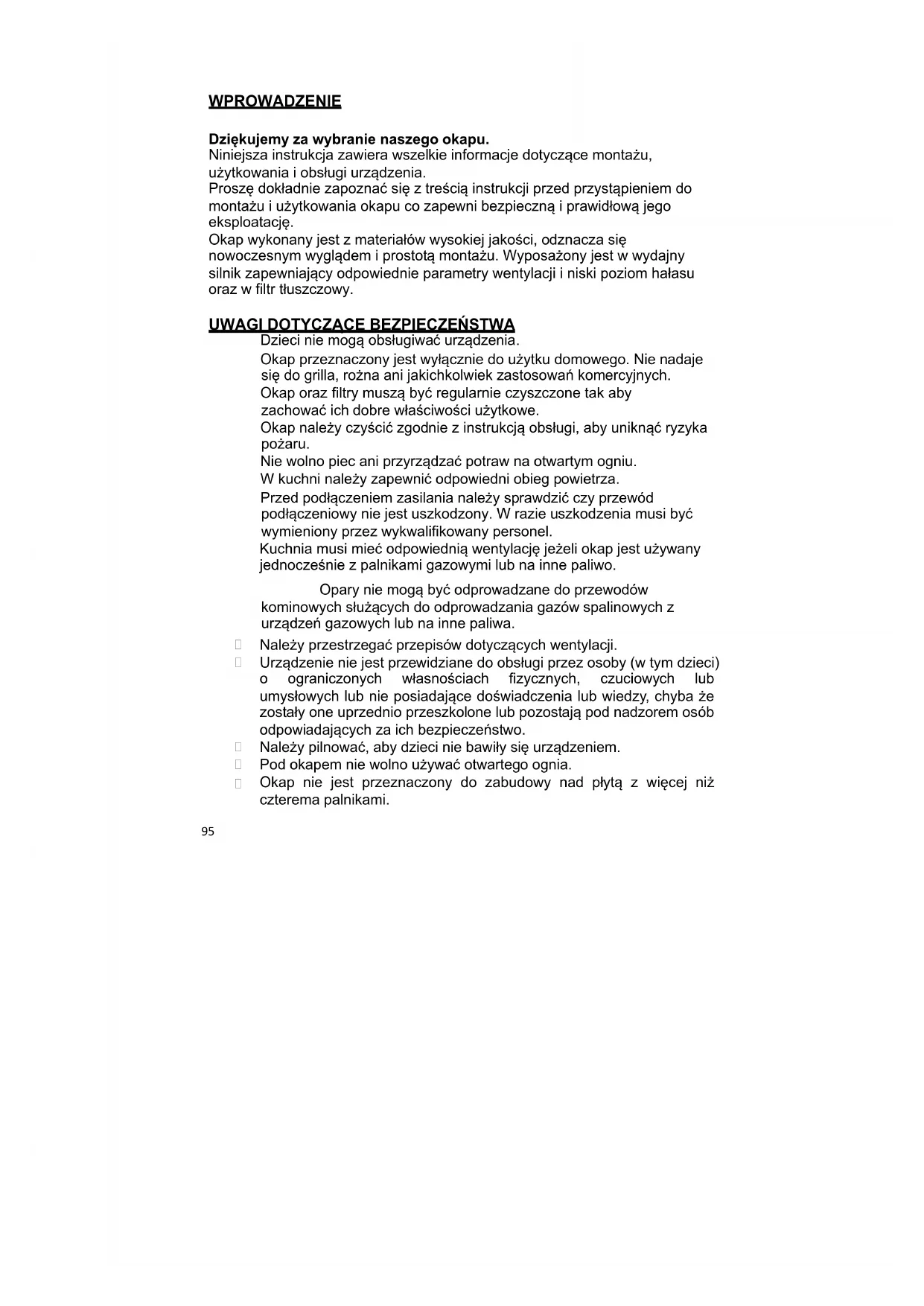

INSTRUKCJA OBSŁUGI RMB96851IN ROSIERES

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

UWAGI DOTYCZACE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone tak aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.
Urządzenie nie jest przewidziane do obsługi przez osoby (w tym dzieci) o ograniczonych własnościach fizycznych, czuciowych lub umysłowych lub nie posiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób odpowiadających za ich bezpieczeństwo.
Należy pilnować, aby dzieci nie bawiły się urządzeniem.
Pod okapem nie wolno używać otwartego ognia.
Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika. Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

SPECYFIKACJA

Część	Wygląd	ilość
Okap 1
Komin górny		1
Komin dolny		1
Kątownik komina dolnego	1
Kątownik komina górnego	1
Wspornik okapu 1
Kołki rozporowe		9
Wkręty4×30mm		9
Śruby4 x 8mm		2

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz okap można zamontować jak na rysunku pokazanym poniżej z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75cm nad płytą kuchenną co gwarantuje najlepszą skuteczność.

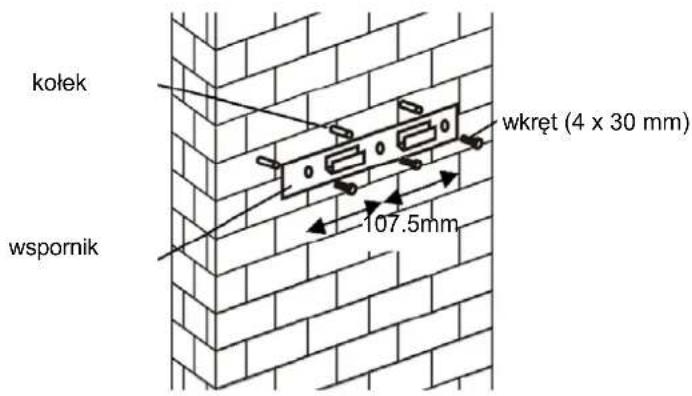

1. Wywiercić 3 otwory 8mm i przykręcić wspornik 3 wkrętami.

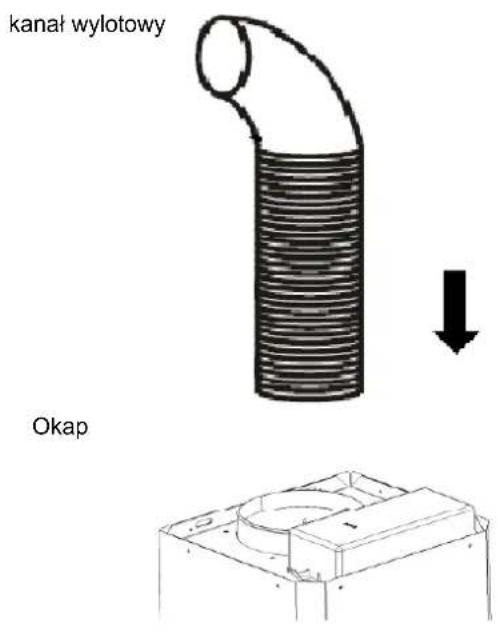

1. Zamocować zawór zwrotny na wylocie okapu a następnie założyć kanał wylotowy jak pokazano na rysunku.

6.

• Umieścić na okapie we właściwym położeniu szklaną osłone.
• Przykręcić ostone za pomocą 4 śrub i podkladek. Aby uniknąć uszkodzenia szkła nie dokręcać śrub zbyt mocno.

7.

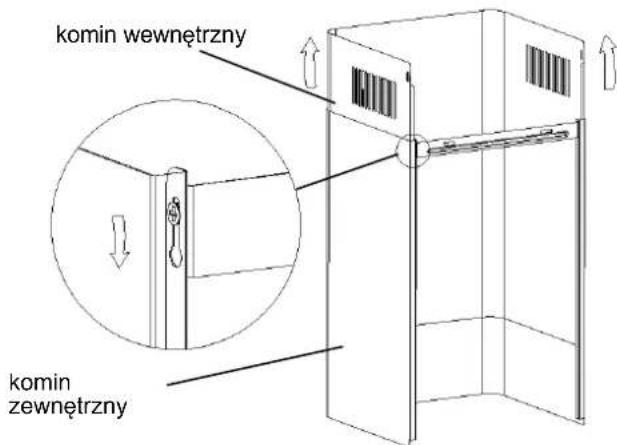

- Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość..

- Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących jak pokazano na rysunku poniżej.

8.

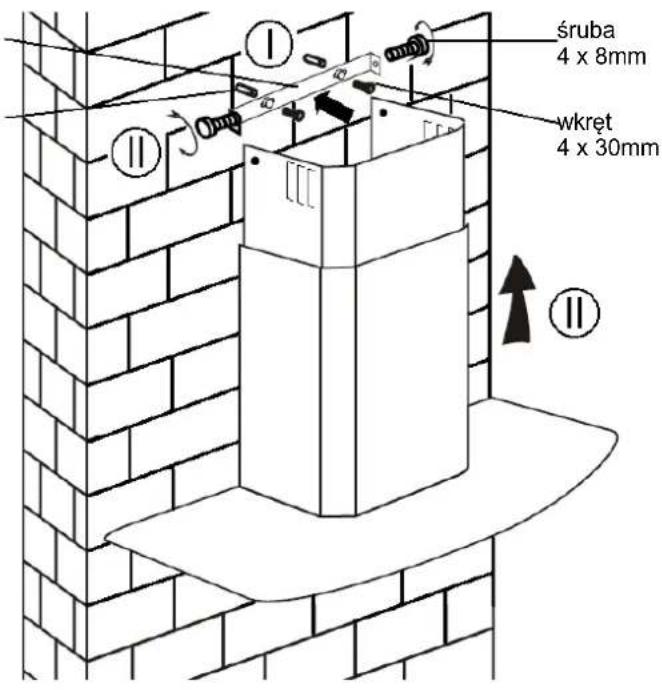

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik kołek

MONTAŻ ( WERSJA Z RECYRKULACJA )

Jeżeli nie mam możliwości wyprowadzenia oparów na zewnątrz pomieszczenia to montaż jest podobny do montażu w wersji wywiewowej, z tym że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr odchylając go ku dołowi.

Włożyć filtr węglowy do gniazda w okapie i zamocować obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga.

o Proszę sprawdzić czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie.
o Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

PANEL STEROWANIA

DZIAŁANIE

Mała prędkość wentylatora ✉ 1

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora ✉ 2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora ✉ 3

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

Oświetlenie

UWAGA: Jednoczesne wciśniecie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć i odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony to zapcha się tłuszczem (potencjalnie zapalnym).

Filtr należy czyścić detergentem do mycia naczyń naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem oprawkami i przewodami (żarówki LED G4, MAX 1.5W)

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłone i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać ,aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka Prz	yczyna Działanie
Świeci światło, ale wentylator nie działa	Zablokowany wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Uszkodzony silnik
Nie działa ani światło ani wentylator	Przepalone oświetlenie	Wymienić żarówkę
	Nie podłączone zasilanie	Podłączyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Nie zamocowany silnik wentylatora	Odłączyć od zasilania, wezwać autoryzowany serwis
	Niewłaściwie zawieszony okap na wsporniku	Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany.
Zbyt mała wydajność okapu	Okap zawieszony zbyt wysoko na płytą kuchenną.	Zamocować w odległości 65-75cm od płyty.
	Zabrudzone filtry	Wyczyścić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-to cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2002/96/EC dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnie szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
