ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RMB96851IN ROSIERES

ΣΥΜΜΟΡΦΩΣΗ ΣΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ 70

ΕΓΚΑΤΑΣΤΑΣΗ (ανακύκλωση)

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Σας ευχαριστούμε που επιλέξατε αυτόν τον απορροφητήρα

Το βιβλίο που κρατάτε στα χέρια σας περιέχει όλες εκείνες τις οδηγίες και

πληροφορίες που είναι χρήσιμες για την εγκατάσταση χρήση και συντήρηση της

Για την σωστή λειτουργία και εγκατάσταση της συσκευής παρακαλούμε να

διαβάσετε προσεκτικά το βιβλίο οδηγιών που κρατάτε στα

Το καπέλο της συσκευής έχει κατασκευαστεί από εξαιρετικά υλικά και έχει

αεροδυναμικό σχεδιασμό.

Είναι εξοπλισμένο με ένα ηλεκτρικό μοτέρ και ένα ανεμιστήρα που εξασφαλίζει

μεγάλη ισχύ απορρόφησης ενώ η λειτουργία του είναι αθόρυβη,διαθέτει

επίσης ένα φίλτρο κατακράτησης λίπους το οποίο εγκαθίσταται χωρίς δυσκολία.

Μην αφήνετε τα παιδιά να χρησιμοποιούν τη συσκευή

Αυτή η συσκευή (απορροφητήρας) σχεδιάστηκε αποκλειστικά για

οικιακή χρήση. Ο απορροφητήρας αυτός είναι ακατάλληλος για χρήση

σε μπαρμπεκιου ,ψησταριά ή άλλες επαγγελματικές χρήσεις

Ο απορροφητήρας και το φίλτρο πρέπει να πλένονται τακτικά έτσι

ώστε να εξασφαλίζεται η αποτελεσματική λειτουργία τους.

Καθαρίζετε τον απορροφητήρα σύμφωνα με τις οδηγίες και μην

χρησιμοποιείτε τη συσκευή σε σημεία που υπάρχει κίνδυνος

∆εν επιτρέπεται το ψήσιμο απευθείας επάνω στη φλόγα της εστίας

∆ιατηρείται τον περιβάλλοντα χώρο τακτοποιημένο και καθαρό

Πριν συνδέσετε τη συσκευή βεβαιωθείτε ότι το καλώδιο παροχής δεν

παρουσιάζει φθορές. Εάν το καλώδιο εμφανίζει φθορές πρέπει να

αντικατασταθεί από έμπειρο τεχνικό .

Ενόσω ο απορροφητήρας βρίσκεται σε λειτουργία σε χώρο στον οποίο

ταυτόχρονα λειτουργούν συσκευές με υγραέριο ή άλλο καύσιμο,πρέπει να

εξασφαλίζεται ο επαρκής εξαερισμός του χώρου.

　　　　　Η απαγωγή του αέρα δεν πρέπει να γίνεται σε καπνοδόχο

που χρησιμοποιείται για την απαγωγή των αερίων που παράγονται

από συσκευές αερίου ή άλλου καύσιμου.

Η απαγωγή του αέρα πρέπει να γίνεται σύμφωνα με την ισχύουσα

Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα(και παιδιά )

με μειωμένες ψυχοφυσικές ικανότητες ή από άτομα που δεν διαθέτουν

γνώση και εμπειρία γύρω από το τρόπο λειτουργίας της συσκευής. Η69

χρήση της συσκευής από τα προαναφερθέντα άτομα πρέπει να γίνεται

με την επίβλεψη ατόμου που θα φέρει την ευθύνη για την ασφάλεια

Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Μην ανάβετε φλόγες κάτω από τον απορροφητήρα.

Ο απορροφητήρας αυτός μπορεί να χρησιμοποιηθεί αποκλειστικά

πάνω από συσκευές με 4 το πολύ εστίες.

Κίνδυνος ηλεκτροπληξίας

Η σύνδεση της συσκευής πρέπει να γίνει αποκλειστικά

σε γειωμένη πρίζα. Σε περίπτωση αμφιβολίας ζητήστε

την βοήθεια εξειδικευμένου τεχνικού.

Η μη τήρηση των προαναφερθέντων οδηγιών

μπορεί να προκαλέσει ,πυρκαγιά και

Πίνακας εξαρτημάτων για τυπική εγκατάσταση (standard)

ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωγή στο περιβάλλοντα χώρο)

Εάν διατίθεται μια οπή απαγωγής του αέρα στο περιβάλλον ο απορροφητήρας

μπορεί να συνδεθεί όπως απεικονίζεται στο σχέδιο που ακολουθεί ,με την

βοήθεια ενός σωλήνα από(σμάλτο, αλουμίνιο, εύκαμπτο σωλήνα ή άλλο μη

εύφλεκτο υλικό, με εσωτερική διάμετρο 150mm)

1. Πριν από την εγκατάσταση διακόψτε την λειτουργία της συσκευής και

2 Ο απορροφητήρας πρέπει να απέχει από την επιφάνεια της εστίας

65 – 75 cm με αυτό το τρόπο λειτουργεί καλύτερα .

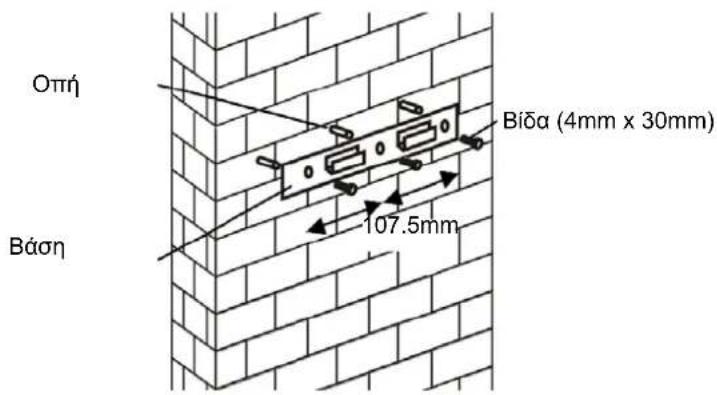

3. Ανοίξτε τρεις οπές 8mm για να βιδώσετε την βάση

στήριξης. Βιδώστε και σφίξτε με τις βίδες που συνοδεύουν την

4. Σηκώστε το καπέλο και κρεμάστε το στην βάση

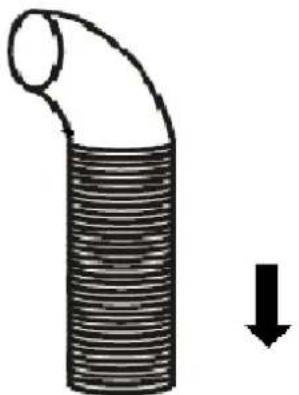

5. Στερεώστε την βαλβίδα μιας κατεύθυνσης για την

απαγωγή των αερίων από τον απορροφητήρα. Στην

συνέχεια συνδέστε το σωλήνα απαγωγής επάνω στην

βαλβίδα όπως φαίνεται στην πιο κάτω εικόνα.

Σωλήνας απαγωγής αερίων

i.Τοποθετείστε το γυαλί στην θέση του στο επάνω μέρος του

ii. Στερεώστε τις 4 βίδες με τις ροδέλες. Μην σφίξετε

τις βίδες πολύ δυνατά γιατί υπάρχει κίνδυνος να

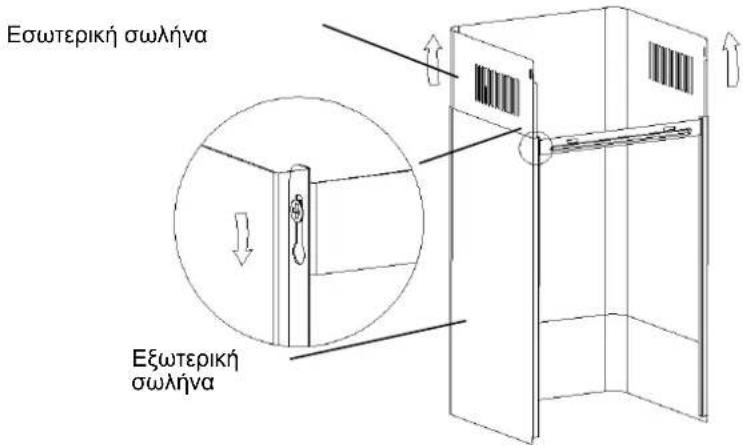

i. Θηλυκώστε τον ένα σωλήνα μέσα στον άλλο και τραβήξτε τον

εσωτερικό σωλήνα προς την οροφή. Ρυθμίστε ανάλογα το ύψος

ii.Ανασηκώστε την καμινάδα ώστε να διαμορφώσετε ανάλογα το

ύψος .Αφού ρυθμίσετε το ύψος, κρεμάστε την σωλήνα από

τις οπές στερέωσης στις βίδες όπως απεικονίζεται πιο

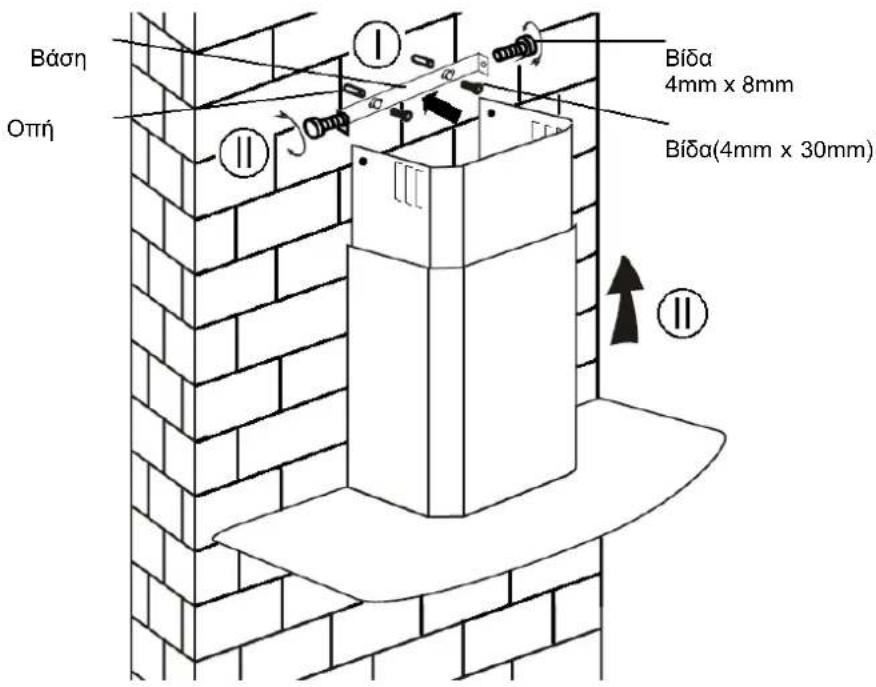

i. Ανοίξτε δύο οπές με διάμετρο 8mm για να

τοποθετήσετε την δεύτερη βάση .Βιδώστε και

στερεώστε την δεύτερη βάση με τις δύο διαθέσιμες

ii. Ευθυγραμμίστε τους αγωγούς με την βάση και στερεώστε με τις

ΕΓΚΑΤΑΣΤΑΣΗ (λειτουργία ανακύκλωσης)

Εάν ο χώρος που θα εγκαταστήσετε τον απορροφητήρα δεν διαθέτει σημείο

απαγωγής ,δεν απαιτείται η χρήση του εύκαμπτου σωλήνα.

Ο τρόπος εγκατάστασης είναι όμοιος με εκείνο που περιγράφεται στην

ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωγή στο περιβάλλοντα χώρο)

Μπορείτε να χρησιμοποιήσετε το φίλτρο ενεργού άνθρακα για να περιορίσετε τις

μυρωδιές. Για να τοποθετήσετε το φίλτρο ενεργού άνθρακα πρέπει να αφαιρέσετε

πρώτα το φίλτρο κατακράτησης λίπους πιέζοντας το γάντζο στερέωσης.

Τοποθετείστε το φίλτρο ενεργού άνθρακα από την πλευρά του μοτέρ και

περιστρέψτε δεξιόστροφα . Επαναλάβετε το ίδιο και από την άλλη πλευρά

oΒεβαιωθείτε ότι το φίλτρο είναι καλά στερεωμένο ,διαφορετικά μπορεί να

φύγει από τη θέση του και να κάνει ζημιά .

o Μόλις το φίλτρο στερεωθεί η ισχύς θα μειωθεί.76

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ

Πλήκτρο χαμηλής ταχύτητας 1

Χρησιμοποιείται για τον εξαερισμό της κουζίνας. Ενδείκνυται όταν βράζουμε

νερό ή μαγειρεύουμε φαγητό που παράγει λίγο ατμό.

Πλήκτρο μεσαίας ταχύτητας 2

Χρησιμοποιείται για τον εξαερισμό της κουζίνας με στάνταρ λειτουργία.

Πλήκτρο χαμηλής ταχύτητας 3

Χρησιμοποιείται για τον εξαερισμό της κουζίνας όταν έχουμε παραγωγή πολύ

ΣΗΜΕΙΩΣΗ : Πιέζοντας ταυτόχρονα και τα τρία πλήκτρα ,η συσκευή θα

λειτουργήσει με την μέγιστη ταχύτητα εξαερισμού .77

Πριν από κάθε διαδικασία καθαρισμού διακόψτε την λειτουργία της

συσκευής και αποσυνδέστε την από την παροχή .

I. Συνήθης καθαρισμός

Καθαρίστε με ένα υγρό μαλακό ύφασμα στο οποίο θα έχετε προσθέσει

μικρή ποσότητα απορρυπαντικού για το σπίτι ή σαπουνόνερο.Μην

χρησιμοποιείτε συρματάκι καθαρισμού,χημικές ουσίες,διαβρωτικά υλικά ή

πολύ σκληρές βούρτσες.

II. Μηνιαίος καθαρισμός των Φίλτρων

ΕΠΙΣΗΜΑΝΣΗ: Ο μηνιαίος καθαρισμός των φίλτρων είναι απαραίτητος για

την αποφυγή κίνδυνου πυρκαγιάς .

Τα φίλτρα μαζεύουν λίπος και σκόνη επηρεάζοντας την αποτελεσματική

λειτουργία του απορροφητήρα. Εάν δεν καθαριστούν ,τα υπολείμματα του

λίπους (που είναι εύφλεκτα ) μπορεί να βουλώσουν τα φίλτρα. Ο

καθαρισμός των φίλτρων να γίνεται

με απορρυπαντικό καθαρισμού για το

III. Ετήσιος καθαρισμός Φίλτρων Άνθρακα

Αφορά ΑΠΟΚΛΕΙΣΤΙΚΑ τις συσκευές που κάνουν ανακύκλωση του αέρα

Το φίλτρο αυτό κατακρατεί τις οσμές και πρέπει να αντικαθίσταται

τουλάχιστον μια φορά το χρόνο, ανάλογα με την χρήση του

IV. Αντικατάσταση του λαμπτήρα φωτισμού.

Ξεβιδώστε τις βίδες από το τζάμι και αφαιρέστε το.Εντοπίστε τον

που πρέπει να αντικατασταθεί. Στην εικόνα που ακολουθεί μπορείτε να

δείτε πως είναι τοποθετημένος

Αφαιρέστε την σύνδεση με την παροχή και βγάλτε την βάση του λαμπτήρα

από τον απορροφητήρα. Σημαντικό: Για να αντικαταστήσετε τον καμμένο

λαμπτήρα πρέπει να αφαιρέστε όλο το ηλεκτρικό κύκλωμα και την υποδοχή

των λαμπτήρων (LED light: G4, MAX 1.5W)78

Τοποθετείστε τους νέους λαμπτήρες,την υποδοχή και το κύκλωμα

επανσυνδέστε το κύκλωμα .

Τοποθετείστε το κρύσταλλο και τις βίδες .βεβαιωθείτε ότι έχετε βιδώσει τις βίδες

Το φως ανάβει αλλά δεν λειτουργεί ο ανεμιστήρας Ο ανεμιστήρας

∆ιακόψτε την λειτουργία της

συσκευής και απευθυνθείτε στο

κέντρο τεχνικής υποστήριξης.

φως και δεν λειτουργεί ο ανεμιστήρας

Αντικατάσταση του λαμπτήρα

Συνδέστε την πρίζα στην παροχή

∆ιακόψτε την λειτουργία της

συσκευής και απευθυνθείτε στο

κέντρο τεχνικής υποστήριξης

∆ιακόψτε την λειτουργία της

συσκευής και απευθυνθείτε στο

κέντρο τεχνικής υποστήριξης

Ο απορροφητήρας δεν έχει

στερεωθεί καλά στην βάση στήριξης Αποσυνδέστε τη συσκευή και

βεβαιωθείτε ότι οι βάσεις στήριξης είναι σωστά τοποθετημένες. ∆εν

επιφάνεια της εστίας.

Ο απορροφητήρας πρέπει να

απέχει από την επιφάνεια της

ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ Η συσκευή συνοδεύεται από ένα πιστοποιητικό επί του οποίου αναγράφονται οι όροι και οι

προϋποθέσεις ισχύος της εγγύησης . Η χρονική διάρκεια της εγγύησης είναι 24 μήνες από την

ημερομηνία αγοράς της συσκευής, όπως αυτή προκύπτει από το τιμολόγιο αγοράς ή άλλο επίσημο παραστατικό .79

Το πιστοποιητικό εγγύησης πρέπει να είναι σωστά συμπληρωμένο και να επιδεικνύεται στο

τεχνικό προκειμένου να πιστοποιήσει ότι η επέμβαση γίνεται σε καθεστώς εγγύησης.

ΤΡΟΠΟΣ ΕΠΕΚΤΑΣΗΣ ΤΗΣ ΕΓΓΥΗΣΗΣ έως 5 Χρόνια

Εάν επιθυμείτε να επεκτείνετε την διάρκεια εγγύησης της

Για περισσότερες πληροφορίες καλέστε το 210 6845750

ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΗΣ η ΚΑΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

Τα κέντρα τεχνικής υποστήριξης Gias Service είναι τα μόνα αρμόδια

για την αποκατάσταση τυχόν βλάβης ή κακής λειτουργίας . Καλέστε

το 80111505050 (αστική χρέωση για όλη την Ελλάδα)

προκειμένου να συνδεθείτε με το

πλησιέστερο κέντρο τεχνικής

υποστήριξης.Στον δικτυακό τόπο www.candy

αναζητήσετε το πλησιέστερο στην περιοχή σας κέντρο τεχνικής

ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΠΑΡΑΓΩΓΗΣ

Σε κάθε επικοινωνία με το κέντρο τεχνικής υποστήριξης είναι

σημαντικό να αναφερθείτε στον αριθμό μητρώου και στα στοιχεία

παραγωγής της συσκευής που αναγράφονται τόσο στο

πιστοποιητικό εγγύησης όσο και στην ετικέτα του προϊόντος. Με αυτό

τρόπο θα βοηθήσετε στην ταχύτερη και πιο αποτελεσματική

επέμβαση του τεχνικού

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Αυτή η συσκευή πληροί την υπάριθμ. 2002/96/CE Ευρωπαϊκή

Οδηγία για τα ηλεκτρονικά απόβλητα. Βεβαιωθείτε ότι η απόσυρση

της συσκευής θα γίνει με τον προσήκοντα τρόπο, έτσι συμβάλετε

ενεργά στην προστασία του περιβάλλοντος και την εξασφάλιση

συνθηκών υγιεινής . Το

σύμβολο αυτό υποδηλώνει ότι η συσκευή δεν

μπορεί να χαρακτηρισθεί ως κοινό απόρριμμα.. Για την ορθή

απόσυρση της συσκευής απευθυνθείτε στο κέντρο ανακύκλωσης του

∆ήμου της περιοχής σας, στην διεύθυνση καθαριότητας ή στο

κατάστημα που αγοράσατε την συσκευή.80
