Znamka	Rosieres
Model	RMB96851IN
Vrsta izdelka	Stenska napa
Način namestitve	Zunanji odvod ali recirkulacija (filter z aktivnim ogljem kot opcija)
Število hitrosti	3 (minimalna, srednja, maksimalna)
Osvetlitev	LED, tip G4, max 1,5 W
Napajanje	Vtičnica z ozemljitvijo (230V ~ 50Hz)
Najmanjša razdalja od kuhalne plošče	65 cm
Največja razdalja od kuhalne plošče	75 cm
Premer odvodne cevi	150 mm
Vrsta maščobnega filtra	Kovinski, mesečno čiščenje
Vrsta ogljenega filtra	Aktivni, letna zamenjava (za recirkulacijo)
Redno vzdrževanje	Čiščenje z mehko vlažno krpo in neabrazivnim čistilom
Zamenjava žarnice	Zamenjati je treba sklop žarnica + grlo + kabel
Predvidena uporaba	Samo za gospodinjstvo, ne nad ploščami z več kot 4 gorilniki
Varnost	Ne cvrite pod napo, zagotovite ustrezno prezračevanje prostora
Varstvo okolja	Skladno z direktivo 2002/69/ES, ne odlagajte med gospodinjske odpadke
Materiali	Visoka kakovost, čist dizajn s steklom
Vključeni dodatki	Zgornji in spodnji dimnik, nosilci, pritrditve, protipovratna loputa (v skladu z navodili)

Pogosto zastavljena vprašanja - RMB96851IN ROSIERES

Kakšna je priporočena razdalja med napo in kuhalno ploščo?

Napa mora biti nameščena na razdalji med 65 in 75 cm nad kuhalno ploščo za najboljši rezultat.

Kako namestiti napo v načinu zunanjega odvoda?

Pritrdite stenski nosilec, dvignite napo, pritrdite protipovratno loputo na izhod zraka, nato priključite odvodno cev premera 150 mm proti zunanjosti.

Kako namestiti napo v načinu recirkulacije?

Namestitev je enaka kot pri zunanjem odvodu, vendar brez odvodne cevi. Dodati je treba filtre z aktivnim ogljem za absorbcijo vonjav. Namestite jih tako, da najprej odstranite maščobni filter, nato zavrtite ogljeni filter v smeri urinega kazalca, dokler se ne zaskoči.

Kako očistiti maščobni filter?

Maščobni filter očistite vsak mesec z gospodinjskim čistilom. Uporabite mehko vlažno krpo in se izogibajte abrazivnim gobicam ali agresivnim kemikalijam. Zamašen filter lahko zmanjša sesalno moč in predstavlja nevarnost požara.

Kdaj zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem je treba zamenjati vsaj enkrat letno, odvisno od pogostosti uporabe nape. To velja samo za način recirkulacije.

Kako zamenjati žarnico nape?

Odstranite vijake stekla in ga snemite. Odklopite povezavo, odstranite grla in kabel. Zamenjajte sklop z žarnico LED G4 max 1,5 W z njenim grlom in kablom. Ponovno priključite in namestite steklo.

Kaj storiti, če napa močno vibrira?

Preverite, ali turbina ni zamašena, ali je motor pravilno pritrjen in ali je enota dobro obešena na nosilec. Če težava ne preneha, izklopite napravo in pokličite strokovnjaka.

Zakaj je sesalna moč šibka?

Preverite višino med napo in kuhalno ploščo: mora biti med 65 in 75 cm. Prav tako se prepričajte, da so filtri čisti in da odvodna cev ni zamašena.

Kaj storiti v primeru neugotovljene okvare?

Izklopite napravo in kontaktirajte službo za potrošnike. Pripravite si referenco izdelka in 16-mestno serijsko številko (začenja se s 3), ki je na garancijskem listu ali na napravi.

Ali lahko uporabljam napo nad plinsko kuhalno ploščo?

Da, vendar je treba zagotoviti ustrezno prezračevanje prostora. Nikoli ne cvrite pod napo. Upoštevajte namestitveno razdaljo 65-75 cm.

NAVODILA ZA UPORABO RMB96851IN ROSIERES

VGRADNJA IN PRIKLIUCITEV (pritrditev na zid) 138

VGRADNJA (kroženje zraka) 142

OPIS DELOVANJA 143

VZDRZEVANJE 144

ODRAPVLJANJE NEPRAVILNOST V DELOVANJU 145

POMOČ UPORABNIKOM 145

ENVIRONMENTAL PROTECTION 146

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdrževanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike.

Opremljena je z zmogljivim električnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje,. Opremljena je s filtrom za maščobe iz snovi, na katero se nečistoča ne oprime, vgradnja in priključitev pa sta enostavni.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi gospodinjstvih. Ni primerna za uporabo na prostem (npr. nad žarom) ali v komercialne namene.

Kuhinjsko napo in filter redno čistite, saj s tem zagotovite učinkovitost.

Napo čistite skladno z navodili v tej knjižici. Pomanjkljivo čiščenje pomeni tveganje za vžig!

Gorilniki na plinski kuhalni plošči ne smejo biti prižgani, će na njih ni posode.

Poskrbite za ustrezno zračenje v kuhinji.

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno uposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprava ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik, v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.
Aparat ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen će jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.
Pazite na otroke in jim ne dovolite, da se igrajo s kuhinjsko napo.
Nikoli ne flambirajte pod kuhinjsko napo.
Ta kuhinjska napa ni primerana za vgradnjo nad kuhalno ploščo z več kot štirimi kuhališči oz. gorilniki.

Tveganje za električni

udar

Kuhinjsko napo priključite samo na pravilno ozemljeno vtičnico.

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neupoštevanje the navodil pomeni tveganje za resne poškodbe ali smrt, požar ali električni udar.

Seznam sestavnih delov

Spec.	Slika	Količnia
Ohišje 1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika
Zgornji nosilec dimnika 1
Nosilec 1
8 zidni vložki 8×6 bele barve		9
VijakiST4.0×30		9
7.2 vijakiST4.0×8		2

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete tako, kot je prikazano spodaj (uporabite cev iz emajla, aluminija, ali gibljivo cev iz negorljive snovi z notranjim premerom 150 mm)

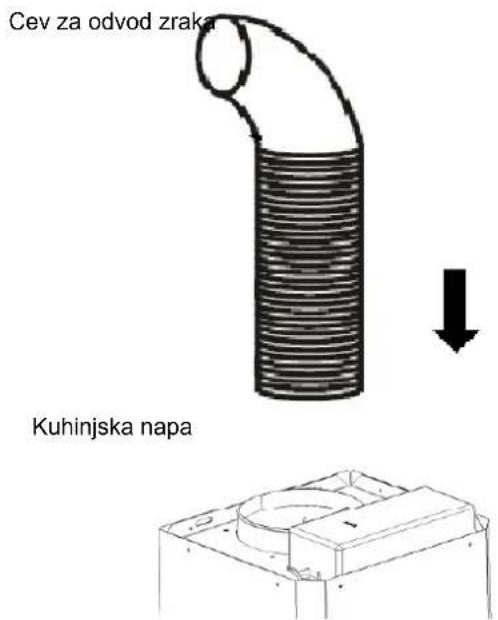

1. Na odprtino za izhod zraka iz nape namestite enosmerni ventil. Nato pa nanj namestite cev za odvod zraka, kot je to prikazano spodaj.

6.

ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

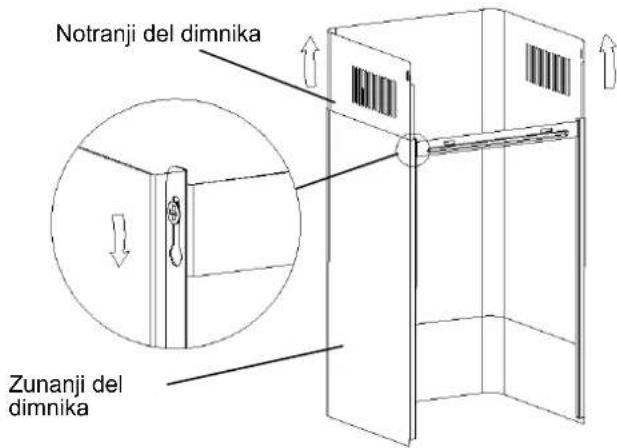

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite višino.

ii. Višino dimnika prilagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je to prikazano na sliki.

8.

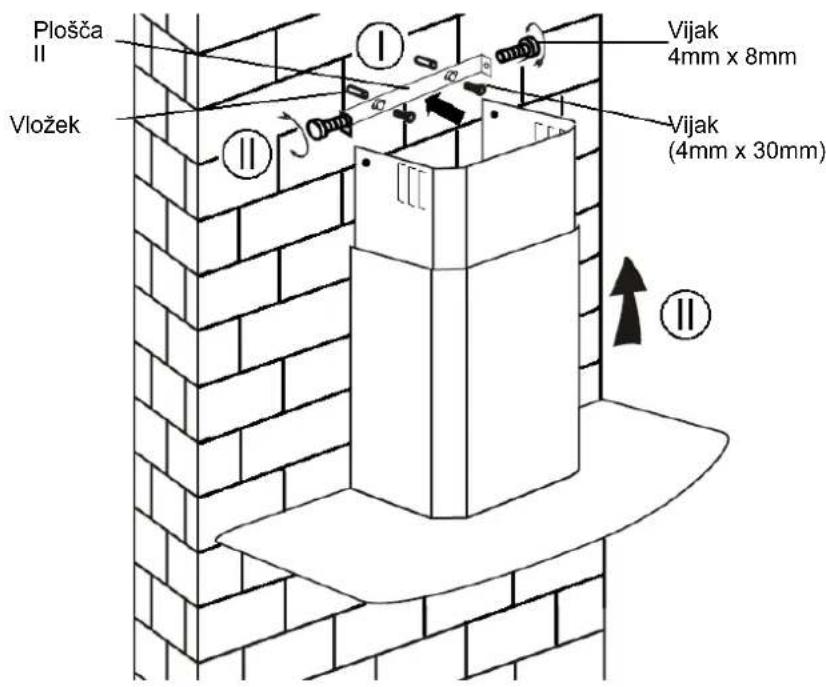

i. Izvrtajte 2 luknji s premerom 8mm za ploščo II. Nato s priloženima vijakoma pritrdite ploščo II na zid in ju zategnite.
ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

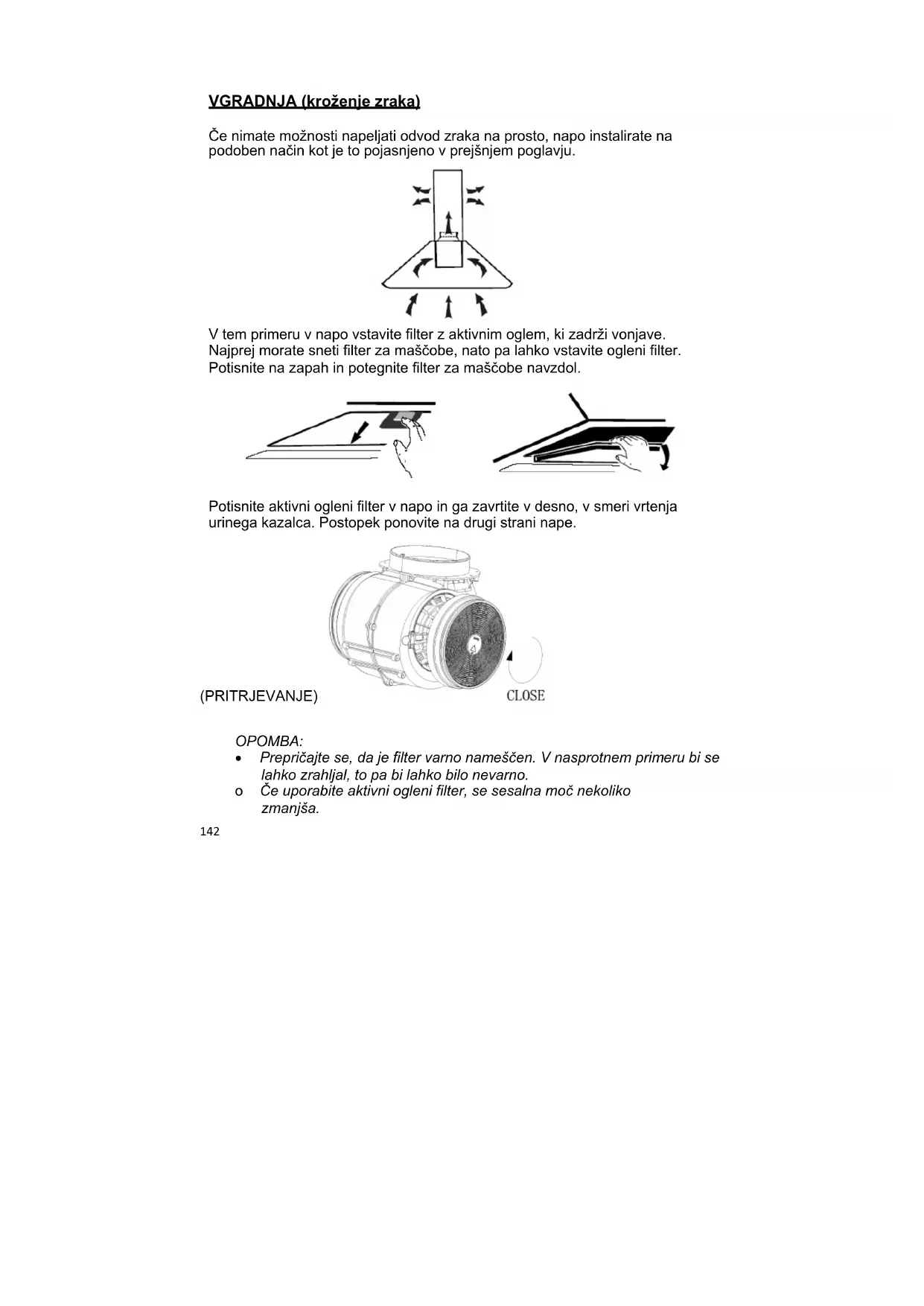

VGRADNJA (kroženje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejšnjem poglavju.

• Prepričajte se, da je filter varno nameščen. V nasprotnem primeru bi se lahko zrahljal, to pa bi lahko bilo nevarno.
  o Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

OPIS DELOVANJA

Tipka za počasno hitrost ✉ 1

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri običajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

Tipka za luč

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

VZDRŽEVANJE

Pred čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno čiščenje

Napo čistite z mehko krpo, navlaženo z raztopino detergent za pomivanje posode in mlačne vode. Za čiščenje nikoli ne uporabljajte jeklenih gobic, jedkih kemičnih snovi ali grobih čistilnih pripomočkov.

II. Mesečno čiščenje filtra za maščobe

ZELO POMEMBNO: Filter morate redno čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter čistite z običajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglenim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne glede na to, kako pogosto uporabljate napo.

IV. Zamenjava žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera žarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Napaka Razlo g Rešitev
Luč gori, ventilator pa ne deluje	Ovirano vrtenje lopatice ventilatorja	Izklopite napo in pokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne luč ne ventilator	Pregorela halogenska žarnica.	Zamenjajte žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičnico.
Hude vibracije	Poškodovan ventilator	Izklopite napo in pokličite pooblaščeni servis.
	Motor ventilatorja ni dovolj trdno pritrjen	Izklopite napo in pokličite pooblaščeni servis.
	Napa ni pravilno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravilno pritrjen.
Majhna sesalna moč	Razdalja med kuhalno ploščo in napo je prevelika	Prilagodite razdaljo, ta mora znađati med 65 in 75cm

POMOČ UPORABNIKOM

Če sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz električnega omrežja in se obrnite na najbližji pooblaščeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblaščeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3), ki je navedena na garancijskem listu ali na tablici s podatki na izdelku.

Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

ENVIRONMENTAL PROTECTION

Odpadne električne naprave ne smete zavreči skupaj z odpadki iz gospodinjstva. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2002/96 o odpadni električni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpisi o odstranjevanju odpadkov.

Za podrobnejše informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino, v kateri ste izdelek kupili.
