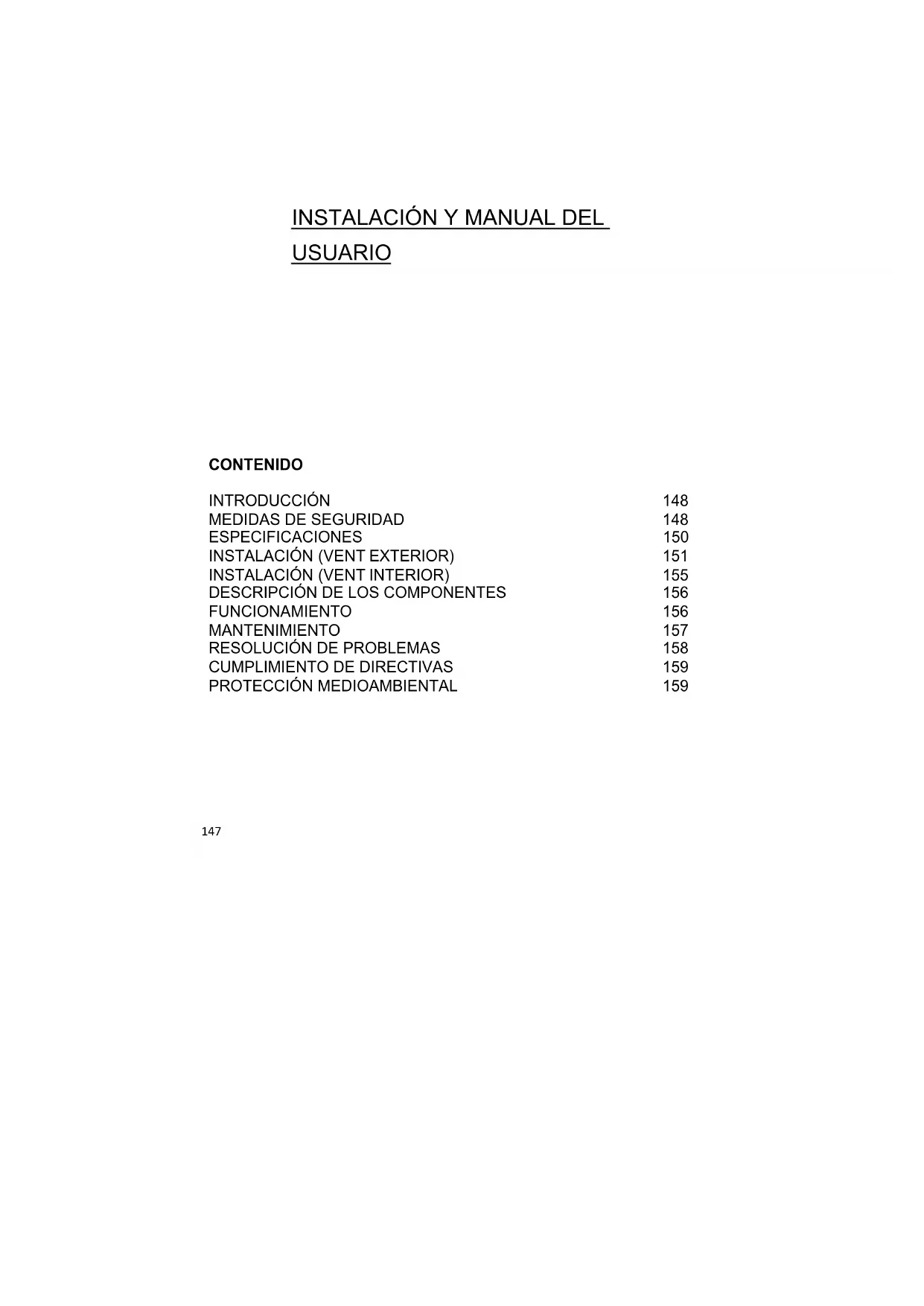

INSTALACIÓN Y MANUAL DEL USUARIO CONTENIDO INTRODUCCIÓN

MEDIDAS DE SEGURIDAD

ESPECIFICACIONES 150

DESCRIPCIÓN DE LOS COMPONENTES

RESOLUCIÓN DE PROBLEMAS

CUMPLIMIENTO DE DIRECTIVAS

PROTECCIÓN MEDIOAMBIENTAL

INTRODUCCIÓN Gracias por elegir este extractor.

Con este manual de instrucciones se pretenden proporcionar todas las

instrucciones relacionadas con la instalación, el uso y el mantenimiento del

Para que su funcionamiento sea correcto y seguro, ha de leerse el manual

antes de su instalación y utilización.

Los materiales utilizados son de primera calidad y su diseño aerodinámico.

Dispone de un motor eléctrico de gran potencia y un ventilador de centrifugado,

además de presentar una gran potencia de absorción, escaso ruido en

funcionamiento, filtro antigrasa y montaje sencillo.

MEDIDAS DE SEGURIDAD

Los niños no pueden poner en funcionamiento el extractor.

El extractor es para uso exclusivamente doméstico, por lo que no está

indicado para barbacoas, tiendas de alimentación u otros usos

　 Para un buen funcionamiento es fundamental limpiar con

regularidad no sólo la campana extractora, sino también el filtro.

　 Limpiar la campana -siguiendo las indicaciones del manual de

instrucciones- con el fin de evitar el riesgo de combustión.

　 Está prohibido cocinar directamente sobre cocinas de gas.

　 Asegurar una correcta ventilación de la cocina.

　 Antes de conectar la campana, comprobar que el cable eléctrico no

está dañado. Si el cable está dañado sólo puede sustituirlo personal

cualificado del servicio técnico.

　 Cuando se utilice la campana extractora junto con otros dispositivos de

combustión de gas u otros, ha de asegurarse una adecuada ventilación de

　 El aire extraído no ha de desviarse a la salida de humos que se

utilice para el humo de dispositivos de combustión de gas u otros;

Han de cumplirse las regulaciones relacionadas con la extracción del

La campana no está pensada para que la utilicen personas -incluidos

niños- con deficiencias físicas, sensoriales o intelectuales, que

carezcan de experiencia o desconozcan su funcionamiento, salvo que

tengan supervisión o reciban instrucciones relativas al funcionamiento

por parte de la persona responsable de su seguridad.

Los niños no pueden jugar con el extractor.

No flambear debajo de la campana.

Esta campana extractora no está diseñada para su utilización en

cocinas de más de cuatro fogones.149

Peligro de cortocircuito

Conectar la campana sólo a enchufes con toma de tierra. En caso

de duda, pregunte a un especialista cualificado.

　 En caso de no seguir estas instrucciones se puede incurrir en

fuego, cortocircuito o, incluso, defunción.150

Lista de Accesorios Estándar de Instalación

Especificación Imagen Cantidad

Grapa de la parte inferior de la

Grapa de la parte superior de la

Si dispone de una salida exterior, el extractor puede colocarse como se

muestra en la imagen inferior utilizando un conducto de extracción (tubería de

esmalte, aluminio, flexible o para materiales inflamables con un diámetro

1. Antes de la instalación, apagar y desconectar la campana.

2. Para un correcto funcionamiento, el extractor ha de colocarse a una

distancia de 65~75cm encima de la cocina.

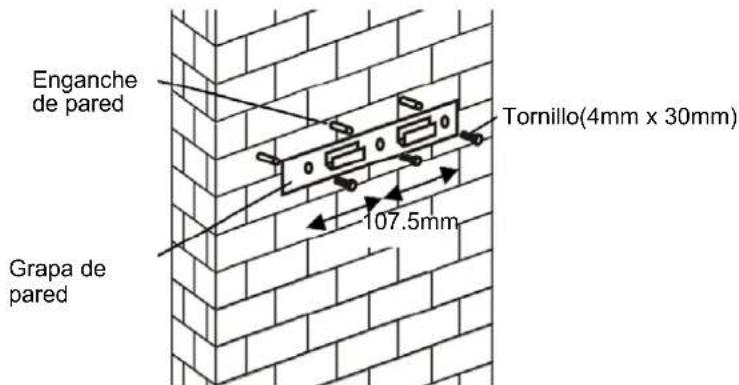

3. Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y

apretar la grapa a la pared con los tornillos proporcionados.

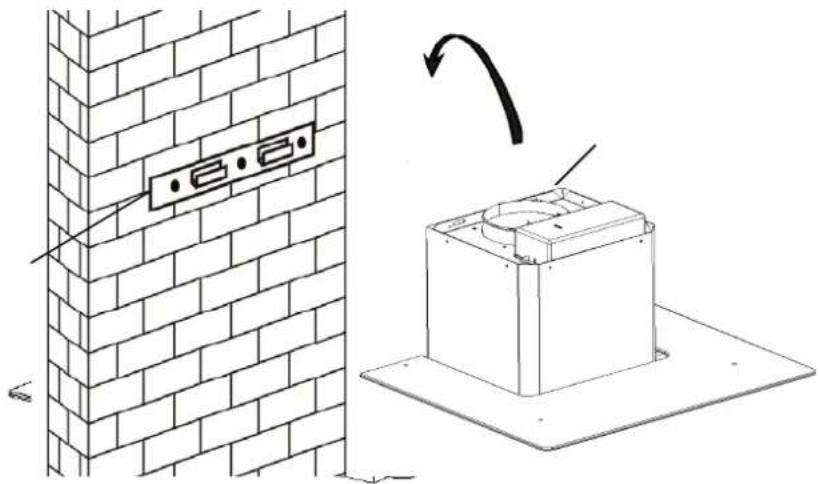

4. Levantar la campana y colgarla en la grapa de la campana.

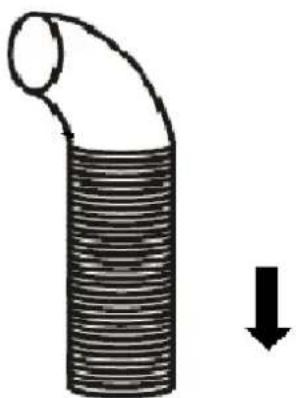

5. Fijar la válvula de vía única a la salida del conducto del aire de la

campana. A continuación, colocar la tubería de extracción a la válvula

de vía única como se muestra a continuación.

i. Colocar el cristal en la posición adecuada en la parte superior

ii. Colocar los cuatro tornillos y limpiar. Para evitar que se

rompa el cristal, no apretar los tornillos demasiado.

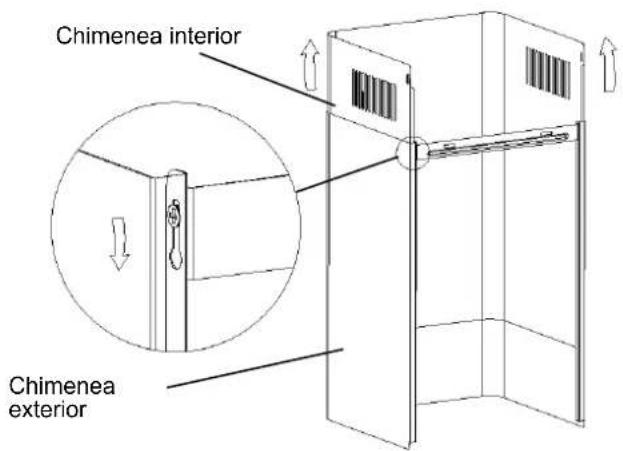

i. Colocar la parte interior de la chimenea dentro de la exterior.

Luego colocar la parte interna de la chimenea hacia arriba.

Ajustar hasta llegar a la altura correspondiente.

ii. Deslizar la chimenea para ajustar su altura. Cuando se

alcance la altura necesaria, colocar en los agujeros los tornillos de

fijación como se muestra en las imagines inferiores.

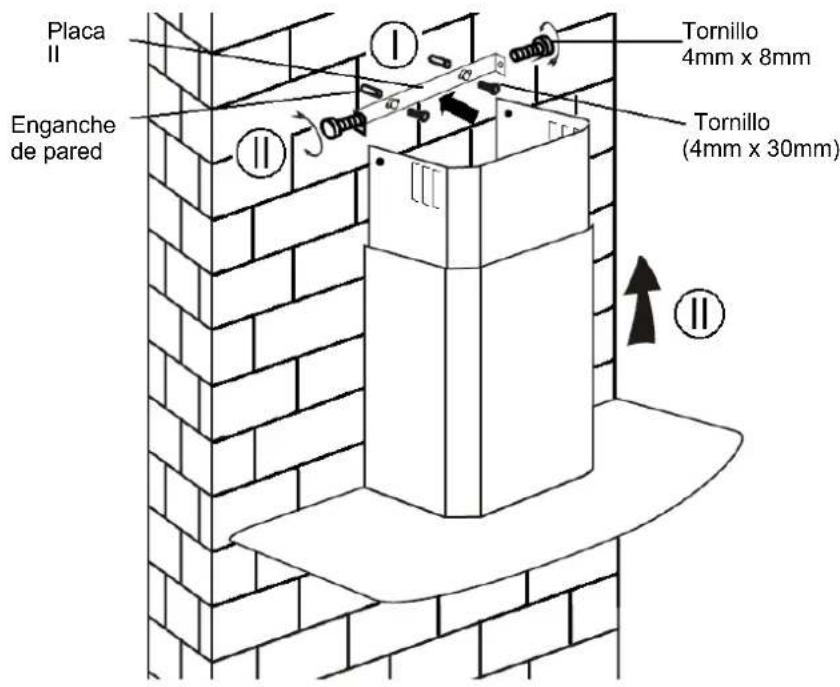

i. Hacer 2 agujeros de 8 mm para colocar la placa II. Atornillar

y apretar la placa II en la pared con los 2 tornillos

ii. Montar la chimenea en la campana y fijarla con 2 tornillos.

INSTALACIÓN (VENTILACIÓN INTERIOR)

Si no dispone de salida al exterior no será necesaria una tubería de extracción.

La instalación será similar a la mostrada en el apartado “INSTALACIÓN

(VENTILACIÓN EXTERIOR)”.

Para neutralizar los olores se pueden utilizar filtros de carbono activado.

Para instalar un filtro de carbono activado, ha de desmontarse primero el

filtro antigrasa. Presionar el cierre y tirar hacia abajo.

Conectar el filtro de carbono activado en la unidad y girar en el sentido de las

agujas del reloj. Repetir en el otro lado.

o Comprobar que el filtro tiene el cierre de seguridad. En caso contrario

podría aflojarse y resultar peligroso.

o Si se coloca el filtro del carbono activado, puede que la potencia

de succión sea menor.156

DESCRIPCIÓN DE LOS COMPONENTES FUNCIONAMIENTO Botón Baja Velocidad 1

Se utiliza para la ventilación de la cocina. Se recomienda cuando se utiliza la

cocina para hervir o cocinar sin mucho humo.

Botón Velocidad Media 2

Velocidad de aire ideal para ventilación en condiciones de cocina estándares.

Botón Alta Velocidad 3

Cuando hay concentración de humo o vapor, pulsar el botón de alta velocidad

para una ventilación de mayor eficacia.

NOTA: Si están pulsados los botones de velocidad Baja/ Media / Alta al mismo

tiempo, la campana funcionará a máxima velocidad.157

MANTENIMIENTO Antes de limpiar, desconectar y desenchufar la campana extractora.

Utilizar un paño humedecido con jabón suave o detergente. No utilizar estropajo

metálico, materiales químicos, abrasivos ni cepillos duros.

II. Limpieza mensual del filtro de grasa

PRIMORDIAL: Limpiar el filtro todos los meses evitará todo riesgo de fuego.

El filtro recoge la grasa, el humo, la suciedad… así que el filtro afecta directamente

a la eficacia de la campana. Si no está limpia, los residuos de grasa

(potencialmente inflamable) saturarán el filtro. Limpiar con lavavajillas.

III. Limpieza anual del filtro de carbono activado

Aplicable SOLAMENTE a la campana que se instale como campana de

recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de

sustituirse al menos una vez al año, dependiendo de la frecuencia con la que se

IV. Cambio de la bombilla

Retirar los tornillos del cristal y extraer el cristal. Localizar la bombilla que

ha de sustituirse, estará en la fijación de luz que hay dentro de la sección

expuesta en el palio.

Desconectar el cable de luz y retirar la sujeción de las bombillas y el cable

de la clavija. Importante: no es posible sustituir las bombillas de forma

individual, habrá que sacar obligatoriamente todas las bombillas, la

sujeción de las mismas y el cableado como un todo. (LED light: G4, MAX

Colocar las bombillas sustituidas, la sujeción y el cable igual que estaba.

Volver a conectar los puntos de luz.

Volver a colocar las sujeciones del cristal y apretar los tornillos del cristal.

Asegurarse de que los tornillos están bien apretados.158

RESOLUCIÓN DE PROBLEMAS Fallo Motivo Solución

Llamar al servicio técnico para

El motor está dañado.

La bombilla está fundida.

Volver a colocar la bombilla

con el voltaje adecuado.

El cable está suelto. Volver a conectarlo a la corriente.

reparación por parte del servicio

Llamar al servicio técnico para

La unidad no está bien

colocada en la grapa.

Descolgar la campana y

entre la campana y la

Volver a ajustar la distancia a
