RHG 5800 IN - Campana extractora ROSIERES - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora, filtrante o con motor externo
Marca	Rosieres
Modelo	RHG 5800 IN
Instalación	Empotrable (modelo IN)
Dimensiones (aprox.)	Ancho 60 cm (estándar), profundidad y altura variables según el modelo
Peso (aprox.)	Aproximadamente 15-20 kg
Alimentación	230 V / 50 Hz (versión estándar) o 120 V / 60 Hz según país
Velocidades del motor	4 velocidades (1 a 3 normales + 4ª velocidad intensiva con retorno automático a 3ª después de 5 min)
Iluminación	Lámparas (bombillas) a reemplazar por modelos idénticos
Filtros de grasa	Metálicos, lavables a mano o en lavavajillas
Filtro de carbón	Opcional (para versión filtrante), a reemplazar cada 6 meses
Alarma de mantenimiento	Indicador luminoso: después de 30 h para filtro de grasa, después de 120 h para filtro de carbón
Temporizador (Timer)	Parada automática del motor después de 5 minutos (activable en cada velocidad)
Sistema automático ICS	Detección automática de olores, vapores y gas, ajuste de la velocidad (según panel de control)
Controles	Paneles táctiles o con botones (varias versiones según el modelo)
Control remoto	Opcional (según versión)
Parada automática de seguridad	La campana se pone en espera después de 10 h de funcionamiento ininterrumpido (excepto 120 V)
Limpieza externa	Paño húmedo + detergente neutro; para acero, cobre o latón, productos específicos
Limpieza interna	Paño humedecido con alcohol etílico desnaturalizado
Instrucciones de instalación	Instalación por un profesional; usar los tornillos suministrados; respetar las distancias de seguridad

Preguntas frecuentes - RHG 5800 IN ROSIERES

¿Cómo instalar la campana en versión extractora, filtrante o con motor externo?

Elija el modo de instalación desde el principio. En versión extractora, conecte un tubo de evacuación al exterior. En versión filtrante, instale un filtro de carbón. Para la versión con motor externo, conecte la campana a un motor colocado en el exterior. Respete las instrucciones de seguridad proporcionadas.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos se limpian a mano con un detergente neutro o en lavavajillas. Una ligera decoloración no altera su eficacia. Límpielos al menos cada 2 meses para evitar riesgos de incendio.

¿Cuándo y cómo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 6 meses en versión filtrante. Para desmontarlo, según el modelo: gire el filtro redondo con un movimiento rotatorio o empuje el pestillo para los filtros rectangulares.

¿Qué significa la alarma de los filtros (indicador luminoso)?

Después de 30 horas de funcionamiento, el indicador se enciende fijo para indicar la limpieza de los filtros de grasa. Después de 120 horas, el indicador parpadea para señalar la limpieza de los filtros de grasa Y el reemplazo del filtro de carbón. Para reiniciar, mantenga presionada la tecla apropiada durante 2 segundos (según el panel).

¿Cómo activar el temporizador (timer) en la campana?

En la mayoría de los paneles, presione una vez la tecla de la velocidad deseada mientras el indicador está encendido: el motor se detendrá automáticamente después de 5 minutos. El indicador parpadea para confirmar.

¿Cómo usar la función automática ICS (sensor)?

Presione la tecla dedicada (a menudo marcada 'AUTO' o similar) para activar el sensor. Este detecta olores, vapores y gases y ajusta la velocidad automáticamente. Para ajustar la sensibilidad, consulte el manual según su panel de control.

¿Qué hacer si la campana no se enciende o si el ventilador no gira?

Verifique que el cable de alimentación esté enchufado y que el disyuntor no se haya disparado. Asegúrese de que una velocidad esté seleccionada. Si las luces funcionan pero el motor no, el cable del motor puede estar desconectado. Contacte a un electricista si es necesario.

¿Cómo reemplazar una bombilla de la campana?

Utilice bombillas del mismo tipo que las originales. Si la bombilla no aparece en la lista del manual, contacte al servicio técnico. Desconecte la alimentación antes de cualquier intervención.

El control remoto no funciona, ¿qué hacer?

Primero verifique que los botones de la campana funcionen. Apague y encienda la campana. Reconecte el control remoto según el manual. Si el problema persiste, reemplace la pila del control remoto.

¿Cómo ajustar la sensibilidad del sensor de gas?

Ponga la campana en modo manual (sin visualización 'A'). Presione simultáneamente las teclas D y E (para los paneles correspondientes). La pantalla muestra la sensibilidad actual. Use las teclas C (menos) y D (más) para ajustar de 1 (mín) a 9 (máx). Confirme con la tecla E. En caso de corte, la sensibilidad vuelve a 5.

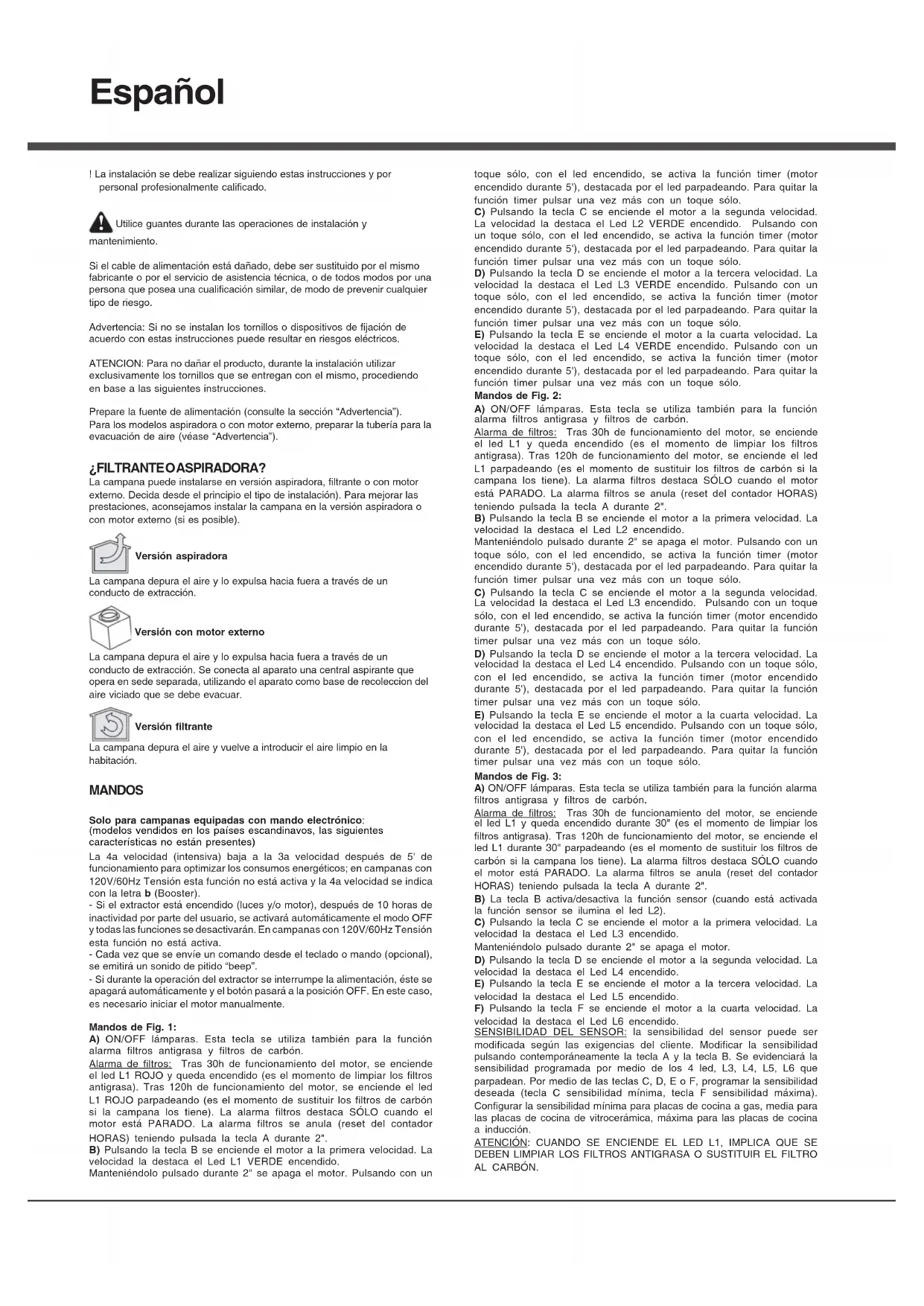

MANUAL DE USUARIO RHG 5800 IN ROSIERES

Fijación A (modelo con motor externo y extracción perimétrica).

Fijación C (según los modelos).

Para desmontar el aparato (para los modelos con tipo de montaje C). Durante las operaciones, sostener siempre el aparato.

La instalación se debe realizar siguiendo las instrucciones y por personal profesionalmente calificado.

Utilice guantes durante las operaciones de instalación y

mantenimiento.

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por el servicio de asistencia técnica, o en todo caso por una persona con cualificación similar, para evitar cualquier tipo de riesgo.

Advertencia: Si no se instalan los tornillos o dispositivos de fijación de acuerdo con estas instrucciones, puede resultar en riesgos eléctricos.

ATENCIÓN: Para no dañar el producto, durante la instalación utilizar exclusivamente los tornillos que se entregan con el mismo, procediendo según las siguientes instrucciones.

Prepare la fuente de alimentación (consulte la sección "Advertencia"). Para los modelos aspiradora o con motor externo, preparar la tubería para la evacuación de aire (véase "Advertencia").

¿FILTRANTE O ASPIRADA?

La campana puede instalarse en versión aspiradora, filtrante o con motor externo. Decida desde el principio el tipo de instalación. Para mejorar las prestaciones, aconsejamos instalar la campana en la versión aspiradora o con motor externo (si es posible).

Versión aspiradora

La campana depura el aire y lo expulsa hacia fuera a través de un conducto de extracción.

Versión con motor externo

La campana depura el aire y lo expulsa hacia el exterior mediante un conducto de extracción. Se conecta al aparato una central aspirante que opera en sede separada, realizando el aparato como base de recolección del aire viciado que se debe evacuar.

Versión filtrante

La campana depura el aire y vuelve a introducir el aire limpio en la habitación.

MANDOS

Solo para campanas equipadas con mando electrónico: (modelos vendidos en los países escandinavos, las siguientes características no están presentes)

La 4a velocidad (intensiva) baja a la 3a velocidad después de 5' de configuración para optimizar los consumos energéticos; en campanas con tensión de 120 V / 60 Hz esta función no está activa y la 4a velocidad se indica con la letra b (Booster).

• Si el extractor está encendido (luces y/o motor), después de 10 horas de inactividad por parte del usuario, se activará automáticamente el modo OFF y todas las funciones se desactivarán. En campanas con tensión de 120 V / 60 Hz esta función no está activa.
• Cada vez que se envíe un comando desde el teclado o mando (opcional), se emitirá un sonido de pitido "beep".
• Si durante la operación del extractor se interrumpe la alimentación, este se apagará automáticamente y el botón volverá a la posición OFF. En este caso, es necesario encender el motor manualmente.

Mandos de Fig. 1:

A) ON/OFF lámparas. Esta tecla se utiliza también para la función alarma filtros antigrasa y filtros de carbón.

Alarma de filtros: Tras 30h de funcionamiento del motor, se enciende el led L1 ROJO y queda encendido (es el momento de limpiar los filtros antigrasa). Tras 120h de funcionamiento del motor, se enciende el led L1 ROJO parpadeando (es el momento de sustituir los filtros de carbón si la campana los tiene). La alarma filtros destaca SOLO cuando el motor está PARADO. La alarma filtros se anula (reset del contador de HORAS) teniendo pulsada la tecla A durante 2".

B) Pulsando la tecla B se enciende el motor a la primera velocidad. La velocidad la destaca el LED L1 VERDE encendido.

Manteniéndolo pulsado durante 2" se apaga el motor. Pulsando con un

toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo.

C) Pulsando la tecla C se enciende el motor a la segunda velocidad. La velocidad la destaca el LED L2 VERDE encendido. Pulsando con un toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo. D) Pulsando la tecla D se enciende el motor a la tercera velocidad. La velocidad la destaca el LED L3 VERDE encendido. Pulsando con un toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo. E) Pulsando la tecla E se enciende el motor a la cuarta velocidad. La velocidad la destaca el LED L4 VERDE encendido. Pulsando con un toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo.

Mandos de Fig. 2:

A) ON/OFF lámparas. Esta tecla se utiliza también para la función alarma de filtros antigrasa y filtros de carbón. Alarma de filtros: Tras 30 h de funcionamiento del motor, se enciende el LED L1 y queda encendido (es el momento de limpiar los filtros antigrasa). Tras 120 h de funcionamiento del motor, se enciende el LED L1 parpadeando (es el momento de sustituir los filtros de carbón si la campana los tiene). La alarma de filtros destaca SOLO cuando el motor está PARADO. La alarma de filtros se anula (reset del contador de horas) teniendo pulsada la tecla A durante 2". B) Pulsando la tecla B se enciende el motor a la primera velocidad. La velocidad la destaca el LED L2 encendido. Manteniéndolo pulsado durante 2" se apaga el motor. Pulsando con un toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo. C) Pulsando la tecla C se enciende el motor a la segunda velocidad. La velocidad la destaca el LED L3 encendido. Pulsando con un toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo. D) Pulsando la tecla D se enciende el motor a la tercera velocidad. La velocidad la destaca el LED L4 encendido. Pulsando con un toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo. E) Pulsando la tecla E se enciende el motor a la cuarta velocidad. La velocidad la destaca el LED L5 encendido. Pulsando con un toque solo, con el LED encendido, se activa la función timer (motor encendido durante 5'), destacada por el LED parpadeando. Para quitar la función timer pulsar una vez más con un toque solo.

Mandos de Fig. 3:

A) ON/OFF lámparas. Esta tecla se usa también para la función alarma filtros antigrasa y filtros de carbón. Alarma de filtros: Tras 30 h de funcionamiento del motor, se enciende el LED L1 y queda encendido durante 30" (es el momento de limpiar los filtros antigrasa). Tras 120 h de funcionamiento del motor, se enciende el LED L1 durante 30" parpadeando (es el momento de sustituir los filtros de carbón si la campana los tiene). La alarma de filtros destaca SOLO cuando el motor está PARADO. La alarma de filtros se anula (reset del contador de HORAS) teniendo pulsada la tecla A durante 2". B) La tecla B activa/desactiva la referencia sensor (cuando está activada la referencia sensor se ilumina el LED L2). C) Pulsando la tecla C se enciende el motor a la primera velocidad. La velocidad la destaca el LED L3 encendido. Manteniéndolo pulsado durante 2" se apaga el motor. D) Pulsando la tecla D se enciende el motor a la segunda velocidad. La velocidad la destaca el LED L4 encendido. E) Pulsando la tecla E se enciende el motor a la tercera velocidad. La velocidad la destaca el LED L5 encendido. F) Pulsando la tecla F se enciende el motor a la cuarta velocidad. La velocidad la destaca el LED L6 encendido. SENSIBILIDAD DEL SENSOR: la sensibilidad del sensor puede ser modificada según las exigencias del cliente. Modificar la sensibilidad pulsando contemporáneamente la tecla A y la tecla B. Se evidenciará la sensibilidad programada por medio de los 4 LED, L3, L4, L5, L6 que parpadean. Por medio de las teclas C, D, E o F, programar la sensibilidad deseada (tecla C sensibilidad mínima, tecla F sensibilidad máxima). Configurar la sensibilidad mínima para placas de comida a gas, media para las placas de comida de vitrocerámica, máxima para las placas de comida a inducción. ATENCIÓN: CUANDO SE ENCIENDE EL LED L1, IMPLICA QUE SE DEBEN LIMPIAR LOS FILTROS ANTIGRASA O SUSTITUIR EL FILTRO DE CARBÓN.

FUNCIÓN SENSOR (se activa por medio de la tecla B): este aparato está dotado de un sistema completamente automático (Advanced Sensor Control) para gestionar todas las funciones de la campana. Gracias al Advanced Sensor Control, el aire de la casa se mantiene siempre limpio y libre de olores sin la necesidad de ningún tipo de participación del usuario. Los sofisticados sensores logran captar cualquier tipo de olor, vapor, humo o calor causado durante el proceso de cocción. El ASC capta inclusive presencias eventuales y anómalas de GAS en el ambiente. Cuando se activa la función sensor, las teclas C, D, E, F activan las velocidades solo temporalmente, bajo es el sensor que programa automáticamente las velocidades.

¡Atención: para evitar dañar el sensor, no use productos silicónicos en las cercanías de la campana!

Mandos de Fig. 4:

Este aparato está dotado de un sistema completamente automático (Advanced Sensor Control) para gestionar todas las funciones de la campana. Gracias al Advanced Sensor Control, el aire de la cocina se mantiene siempre limpio y libre de olores sin la necesidad de ningún tipo de participación del usuario. Los sofisticados sensores logran captar cualquier tipo de olor, vapor, humo o calor causado durante el proceso de cocción. El ASC capta inclusive presencias eventuales y anómalas de gas en el ambiente.

A) apaga las luces.

B) enciende las luces. C) Disminuye la velocidad del motor hasta llegar a cero. Si se mantiene pulsado durante 2", cuando está activa la alarma de filtros, el conteo de las horas se pone a cero. D) Enciende el motor (restableciendo la última velocidad realizada) y aumenta la velocidad hasta llegar a la máxima. E) Activa/desactiva el sensor (modo automático o manual). En modo automático, el sensor está activo y en el visor (L) aparece la letra "A".

L) Visor:

• indica la velocidad en funcionamiento
• indica el modo automático "A" con la visualización de la letra "A". Al cambiar la velocidad del motor, se visualiza la velocidad en funcionamiento con tres parpadeos; a continuación vuelve a visualizarse la letra "A".
• indica la alarma de filtros (con el motor apagado) con la visualización del segmento central durante 30".

ALARMA DE FILTROS: se resalta con el motor apagado durante 30".

Después de 30 h de funcionamiento, en el visor se ilumina el segmento central; indica que se deben limpiar los filtros antigrasa.

Después de 120 h de funcionamiento, en el visor parpadea el segmento central; indica que se deben limpiar los filtros antigrasa y sustituir los filtros de carbón. En cuanto los filtros antigrasa estén limpios (o sustituidos los filtros de carbón), presione la tecla C durante la visualización de la alarma de filtros, para que se reanude el conteo de las horas (RESET).

¡Atención: para evitar dañar el sensor, no use productos siliconados en las cercanías de la campana!

SENSIBILIDAD DEL SENSOR DE GAS: la sensibilidad del sensor puede modificarse dependiendo de las propias necesidades. Para modificar esta sensibilidad, el aparato debe estar en modo manual (es decir, en el visor no debe aparecer la letra "A", sino la velocidad en funcionamiento); en caso contrario, presione la tecla E.

Modifique la sensibilidad presionando al mismo tiempo la tecla D y la tecla E. En el visor se indica la sensibilidad programada. Con los pulsadores C(-) y D(+) se programa la sensibilidad deseada. Memorice la "nueva" sensibilidad presionando la tecla E.

Mandos de Fig. 5:

Tecla A: Apaga las luces. Tecla B: Enciende las LUCES. Tecla C: disminuye la velocidad del motor hasta llegar a la velocidad mínima. Si se pulsa alrededor de 2" para el motor y memoriza la velocidad. Tecla D: enciende el motor (restableciendo la última velocidad realizada) y aumenta la velocidad hasta llegar a la máxima.

Visor L:

• indica la velocidad en marcha.
• indica la Alarma de filtros (con el motor apagado) mediante la visualización del segmento central.
• indica la activación del Temporizador mediante el número intermitente. Tecla E: activa el TEMPORIZADOR (con el motor en marcha), por lo que la campana se apaga automáticamente a los 5'. Además pone a cero la cuenta de las horas cuando está activada la Alarma de filtros (con el motor apagado).

ALARMA DE FILTROS: se presenta con el motor apagado:

Después de 30 h de funcionamiento, en el visor se ilumina el segmento central; indica que se deben limpiar los filtros antigrasa.

Después de 120 h de funcionamiento, en el visor parpadea el segmento central; indica que se deben limpiar los filtros antigrasa y sustituir los filtros de carbón.

En cuanto los filtros antigrasa estén limpios (o sustituidos los filtros de carbón), pulse la tecla E durante la visualización

de la alarma de filtros para que se reanude la cuenta de las horas (RESET).

Mandos de Fig. 6:

A): enciende/apaga las luces. B): conecta/desconecta el temporizador: si se presiona 1 vez se activa el temporizador por lo que tras 5 horas se para el motor (al mismo tiempo en la pantalla parpadea el número de la velocidad seleccionada); el temporizador permanece activo si se cambia la velocidad del motor. Pantalla C = - indica la velocidad seleccionada del motor (de 1 a 4); - indica la activación del temporizador cuando el número parpadea; - indica la alarma de los filtros cuando el segmento central se enciende o parpadea. D): pone en funcionamiento el motor (en la última velocidad usada). Manteniendo presionado el botón, se seleccionan las velocidades del motor de 1 a 4 de forma secuencial. Manteniendo presionado el botón durante dos segundos aproximadamente, el motor se para. R): reinicialización filtros antigrasa y filtros de carbón. Cuando aparece la alarma filtros (es decir cuando se enciende en la pantalla el segmento central), hay que limpiar los filtros antigrasa (quiere decir que han transcurrido 30 horas de funcionamiento). Si en cambio el segmento central parpadea, hay que limpiar los filtros antigrasa y cambiar los filtros de carbón (quiere decir que han transcurrido 120 horas de funcionamiento). Obviamente si su campana extractora no es de versión filtrante y por consiguiente no tiene filtros de carbón, tienen solamente que limpiar los filtros antigrasa, tanto si el segmento central permanece encendido como si parpadea. La alarma de los filtros aparece solamente cuando el motor está apagado y se puede ver durante 30 aproximadamente. Para que vuelva a ponerse en funcionamiento el control de las horas, mantenga presionado el botón 2 segundos durante la visualización de la alarma.

Mandos de Fig. 7:

Este aparato está dotado de un sistema completamente automático (Advanced Sensor Control) para gestionar todas las funciones de la campana. Gracias al Advanced Sensor Control, el aire de la cocina se mantiene siempre limpio y libre de olores sin la necesidad de ningún tipo de participación del usuario. Los sofisticados sensores logran captar cualquier tipo de olor, vapor, humo o calor causado durante el proceso de cocción. El ASC capta inclusive presencias eventuales y anómalas de gas en el ambiente.

A): enciende / apaga las luces.

B): activa / desactiva la función "Automático". Activando esta función, aparece una "A" en la pantalla C, y la velocidad del motor aumenta o disminuye automáticamente según los humos, los olores y los gases presentes en la comida.

Pantalla C): - indica el funcionamiento automático del sensor (aparece la letra "A"); - indica la velocidad del motor seleccionada automáticamente por el sensor; - indica la alarma filtros cuando el segmento central se enciende o emite luz intermitente.

D): disminuye la velocidad del motor / Reset; disminuye la velocidad del motor hasta cero (parada); sin embargo, tras aproximadamente 1 minuto, la campana volverá a ponerse en funcionamiento automático, a la velocidad determinada por el sensor. Pulsando el botón durante la visualización de la alarma de filtros, se activa el RESET y, por consiguiente, el cálculo de las horas se pone en marcha.

E): aumenta la velocidad del motor; sin embargo, tras aproximadamente 1 minuto, la campana volverá a ponerse en funcionamiento automático, a la velocidad determinada por el sensor.

Este aparato está dotado de un sistema completamente automático (Advanced Sensor Control) para gestionar todas las funciones de la campana. Gracias al Advanced Sensor Control, el aire de la cocina se mantiene siempre limpio y libre de olores sin la necesidad de ningún tipo de participación del usuario. Los sofisticados sensores logran captar cualquier tipo de olor, vapor, humo o calor causado durante el proceso de cocción. El ASC capta inclusive presencias eventuales y anomalías de gas en el ambiente.

Modificación de la sensibilidad del sensor: se puede modificar la sensibilidad del sensor actuando del modo siguiente: - pare la campana, pulsando el botón B. - Pulse simultáneamente los botones D y E (en la hora aparecerá el índice de sensibilidad del sensor). - Pulsando los botones D o E, aumente o disminuya el índice de sensibilidad del sensor (1: sensibilidad mínima / 9: sensibilidad máxima). - en caso de interrupción de la alimentación eléctrica, el sensor se configurará de nuevo con sensibilidad 5.

¡Atención: para evitar dañar el sensor, no use productos siliconados en las cercanías de la campana!

Mandos de Fig. 8:

Interruptor A - LUZ; posición 0: luz apagada; posición 1: luz encendida.

Interruptor B - VELOCIDAD MOTOR: permite regular las velocidades de funcionamiento del motor; posición 0: motor parado;

C: Piloto luminoso de funcionamiento del motor.

Mandos de Fig. 9:

A): Enciende/apaga las luces; cada 30 horas de funcionamiento el piloto luminoso correspondiente se enciende indicando que es necesario limpiar los filtros antigrasa y cada 120 horas se pone intermitente indicando que es necesario limpiar dichos filtros y además sustituir el filtro de carbón. Para poner a cero (RESET) el cuentahoras, mantener presionado el botón A aproximadamente 1" (mientras el piloto esté encendido).

B): Acciona el motor a la 1ª velocidad (con lo cual se enciende el piloto luminoso

correspondiente); apaga el motor si se mantiene presionado aproximadamente 1"; si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5' después se para el motor y el piloto correspondiente se pone intermitente.

C): Acciona el motor a la 2ª velocidad (con lo cual se enciende el piloto luminoso correspondiente); si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5' después se para el motor y el piloto correspondiente se pone intermitente. D): Acciona el motor a la 3ª velocidad (con lo cual se enciende el piloto luminoso correspondiente); si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5' después se para el motor y el piloto correspondiente se pone intermitente. E): Acciona el motor a la 4ª velocidad (con lo cual se enciende el piloto luminoso correspondiente); si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5' después se para el motor y el piloto correspondiente se pone intermitente.

MANTENIMIENTO

¡Desconecte la tensión antes de efectuar operaciones de limpieza o mantenimiento.

Limpieza de la campana

CUÁNDO LIMPIAR: limpiar en relación con el uso, por lo menos cada 2 meses para evitar el riesgo de incendio.

LIMPIEZA EXTERNA: utilice un paño humedecido con agua tibia y detergente neutro (para las campanas pintadas); utilice productos específicos para campanas de acero, cobre o latón.

LIMPIEZA INTERNA: utilice un paño (o un pincel) humedecido con alcohol etílico desnaturalizado.

LO QUE NO DEBE HACER: no utilice productos abrasivos o corrosivos (por ejemplo, esponjas de metal, cepillos demasiado duros, detergentes muy agresivos, etc.).

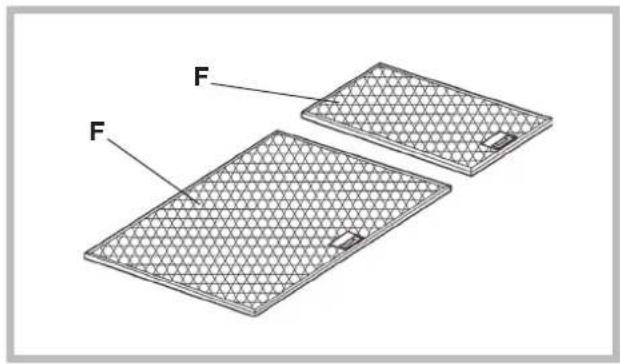

Limpieza de los filtros antigrasa (F)

CUÁNDO LIMPIAR: limpiar en relación con el uso, por lo menos cada 2 meses para evitar el riesgo de incendio.

CÓMO LIMPIAR LOS FILTROS: lave con detergente neutro a mano o en un lavavajillas. En caso de lavado en lavavajillas, la eventual

decoloración de los filtros no afectará de ningún modo su funcionamiento.

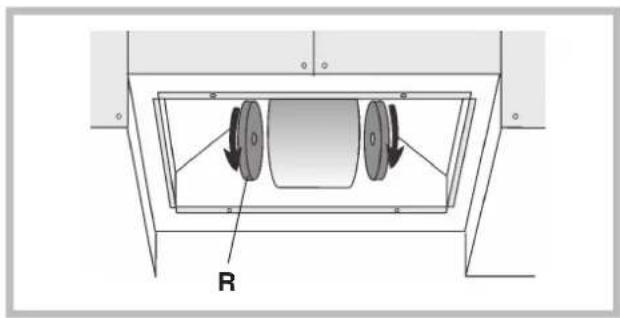

Sustitución del filtro de carbón

(Sólo para la campana filtrante)

CUÁNDO SUSTITUIR: reemplazado por lo menos cada 6 veces dependiendo del uso.

CÓMO CUIDARLO: Según el modelo adquirido, la campana está dotada de filtros de carbón redondos o rectangulares.

Si los filtros de carbón son redondos (R), desengánchelos con un movimiento giratorio.

En cambio, si la campana está dotada de filtro de carbón rectangular (P), empuje el retén hacia el interior y gire el filtro hacia abajo hasta que las dos lengüetas se desenganchen de sus alojamientos.

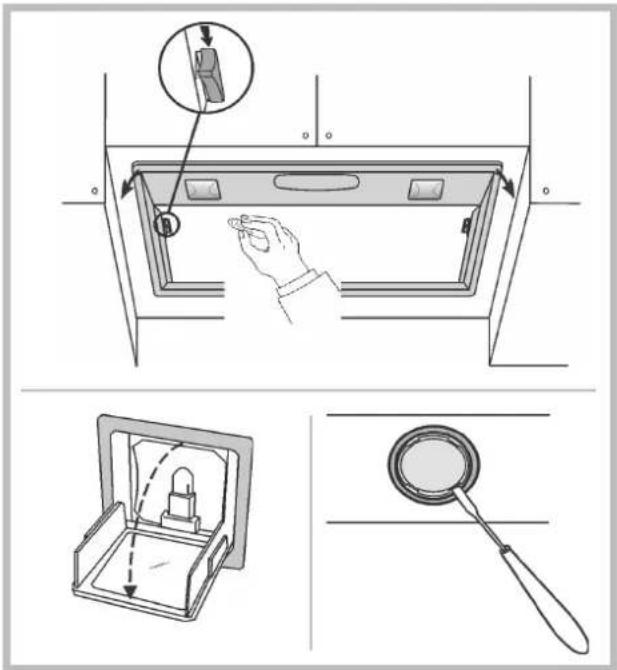

Iluminación

Reemplazar con lámparas del mismo tipo; si la lámpara no aparece en la tabla citada en la sección "Advertencia", póngase en contacto con el centro de soporte técnico.

Si algo no funciona correctamente, le pedimos que realice sencillas comprobaciones que se describen a continuación antes de llamar al servicio técnico:

- La campana extractora no funciona

Posible causa (1): El conductor de alimentación está desconectado o mal conectado.

Solución: La instalación eléctrica de la campana extractora no ha sido correctamente conectada por el montador. Llame al electricista / al montador.

Posible causa (2): No se ha seleccionado la velocidad.

Solución: Seleccione la velocidad en el panel de control.

Si la campana se desactiva durante el funcionamiento normal, se debe revisar si no se ha quitado la alimentación y que no se haya accionado el interruptor omnipolar (de múltiples polos).

- El soplador no funciona mientras que las luces funcionan

Posible causa: El cable de alimentación del motor del soplador no está conectado.

Solución: Localice el cable del soplador y conéctelo. Revise si ahora el ventilador funciona. Si no desaparece el problema, llame al servicio técnico.

- Campana extractora no funciona correctamente

Posible causa: Filtros/tabiques sucios.

Solución: Revise si el filtro está limpio.

En el caso de campanas extractoras con el sistema de canales y de campanas extractoras con motor exterior

Posible causa (1): El sistema de canales no cumple con los requisitos. Si la longitud del canal supera los requisitos del fabricante, la campana extractora no funciona de forma óptima. Si el diámetro del canal es demasiado pequeño o hay demasiados codos en el sistema, también resultará ralentizado el flujo de aire.

Durante el montaje del canal de evacuación hay que adaptarse a las instrucciones suministradas por los organismos correspondientes (por ej., el aire extraído no debe ser dirigido hacia el canal que ya se utiliza dentro de la instalación de calefacción central, termosifones, etc.). Existen orificios de ventilación en el local.

Debe ponerse en contacto con el montador.

Solución: Revisar si nada obstruye el canal de ventilación (nidos de pájaros o nudos).

Posible causa (3): El ala del estrangulador no se abre.

Solución: Se debe revisar si la cinta fue quitada en las alas del estrangulador y si estas pueden moverse libremente.

En el caso de campanas extractoras con filtros

Posible causa: El filtro de carbón está completamente saturado.

Solución: Cambiar el filtro de carbón.

- Lámpara no funciona

Focos (LED):

Si este tipo de lámparas no fueron incluidas en la tabla a continuación en la hoja "Advertencia", póngase en contacto con el servicio técnico. Lámparas con bombillas:

Posible causa: La bombilla o la luminaria defectuosa o se ha desconectado el conductor de alimentación.

Solución: Poner la bombilla en otra luminaria; si la bombilla no funciona, cambiarla por otra del mismo tipo; si no funciona, la luminaria es defectuosa o se ha desconectado el conductor de alimentación. Llame al servicio técnico.

Lámparas halógenas:

Posible causa: La bombilla o su luminaria es defectuosa o se ha desconectado el conductor de alimentación.

Solución: Cambie la bombilla por otra del mismo tipo. Si el problema persiste, llame al servicio técnico.

- Mando a distancia no funciona (si hace parte del juego suministrado)

Posible causa (1): La falta de conexión entre el mando a distancia y la campana extractora.

Solución: Compruebe si los pulsadores de mando ubicados en la campana extractora funcionan correctamente.

Desactivar la alimentación de la campana extractora con el interruptor del circuito; después, conectarla de nuevo. Hacer de nuevo la conexión entre el mando a distancia y la campana extractora siguiendo el manual de instrucciones suministrado con el mando a distancia.

Posible causa (2): La pila del mando a distancia está agotada.

Solución: cambiar la pila por una nueva

- Bloqueo de la bandeja vertical telescópica (si hace parte del juego suministrado)

Si todas las LEDs parpadean, la bandeja telescópica quedó bloqueada. Esperar unos 30 segundos y pulsar el pulsador arriba o abajo para desbloquear la bandeja.

Si el pulsador arriba / abajo parpadea, el filtro de lubricante no está en la buena posición. Ponerlo en la buena posición.

Si la bandeja está bloqueada, se debe comprobar si el conductor de la alimentación no ha sido desconectado. Si el problema persiste, llama al servicio técnico.

(Solo para el extractor filtrante)

Si todos los LED parpadean, la bandeja telescópica está bloqueada.
