Tipo de producto	Campana extractora/filtrante
Marca	Rosieres
Modelo	RDD 9800 PN
Versión	Extractora o filtrante (kit de carbón no incluido)
Diámetro de evacuación	150 mm
Número de velocidades del motor	4 + intensiva (retorno automático a la 3ª después de 5 min)
Función Timer	5 minutos (parada del motor y cierre del panel)
Iluminación	LED, intensidad ajustable High/Low
Panel extractor	Motorizado, apertura/cierre con altura ajustable
Alarma filtros de grasa	Después de 30h de funcionamiento, indicador encendido 30s al apagar
Alarma filtro de carbón	Después de 120h de funcionamiento, indicador parpadeante 30s al apagar
Reinicio de alarma	Pulsación larga de 2s en la tecla P1 (o según modelo)
Parada automática de seguridad	Después de 10h de inactividad (iluminación y motor)
Alarma bloqueo de panel	Todos los LED parpadean: esperar 30s luego presionar ARRIBA/ABAJO
Mantenimiento exterior	Paño húmedo con agua tibia + detergente neutro (producto especial para acero/cobre/latón)
Mantenimiento interior	Paño empapado en alcohol etílico desnaturalizado
Limpieza filtros de grasa	Cada 2 meses, lavables a mano o en lavavajillas
Reemplazo filtro de carbón	Cada 6 meses (solo versión filtrante)
Alimentación eléctrica	220-240 V / 50 Hz
Instalación	Recomendada por un profesional

Preguntas frecuentes - RDD 9800 PN ROSIERES

¿Cómo limpiar los filtros de grasa de la campana Rosieres RDD 9800 PN?

Los filtros de grasa deben limpiarse al menos cada 2 meses. Para desmontarlos, empuje el bloqueo en el mango hacia adentro y tire del filtro hacia abajo. Lávelos a mano con un detergente neutro o en el lavavajillas. Una posible decoloración no afecta su eficacia.

¿Cuándo y cómo reemplazar el filtro de carbón?

El filtro de carbón debe cambiarse cada 6 meses si la campana está en versión filtrante. Para reemplazarlo, coloque el nuevo filtro en el interior y fíjelo con las 2 sujeciones (M) suministradas.

¿Qué hacer si el panel extractor no se abre y todos los LED parpadean?

Esto indica que el carro telescópico está bloqueado. Espere 30 segundos, luego presione la tecla ARRIBA/ABAJO para desbloquear el panel.

¿Cómo usar la función Timer de 5 minutos?

Con el motor en marcha, haga una pulsación larga (más de 2 segundos) en la tecla de la velocidad deseada (P2 a P5 según el modelo). El diodo de la velocidad parpadea. Después de 5 minutos, el motor se detiene y el panel se cierra. La iluminación pasa a intensidad Low.

¿Qué significa el encendido del indicador P1 (o de los LED L1-L5)?

Si el indicador P1 se enciende fijo durante 30 segundos al parar el motor, indica que es hora de limpiar los filtros de grasa (después de 30h de funcionamiento). Si parpadea, señala que hay que reemplazar el filtro de carbón (después de 120h).

¿Cómo reiniciar la alarma de los filtros?

Cuando se muestre la alarma (indicador encendido o parpadeante), presione la tecla P1 (o una de las teclas P1-P5 según el modelo) durante aproximadamente 2 segundos para reiniciar el contador.

La campana se apaga automáticamente, ¿es normal?

Sí, si la campana permanece encendida (iluminación o motor) sin intervención durante 10 horas, pasa automáticamente al modo OFF para ahorrar energía. Debe reiniciarla manualmente.

¿Se puede instalar la campana en versión filtrante?

Sí, la campana RDD 9800 PN puede funcionar en versión filtrante. En ese caso, el aire se filtra y se devuelve a la habitación. Debe usar un filtro de carbón (no incluido) y reemplazar los filtros de carbón cada 6 meses.

¿Cuál es la potencia de la iluminación LED?

La iluminación es LED con intensidad ajustable High/Low. La potencia exacta no se especifica en el manual, pero los LED están diseñados para durar. En caso de avería, el reemplazo debe ser realizado por un profesional.

¿Puedo usar un control remoto con esta campana?

Sí, hay un control remoto disponible como opción. El manual menciona que los comandos se pueden dar desde el control remoto. Cada comando emite una señal sonora 'bip'.

MANUAL DE USUARIO RDD 9800 PN ROSIERES

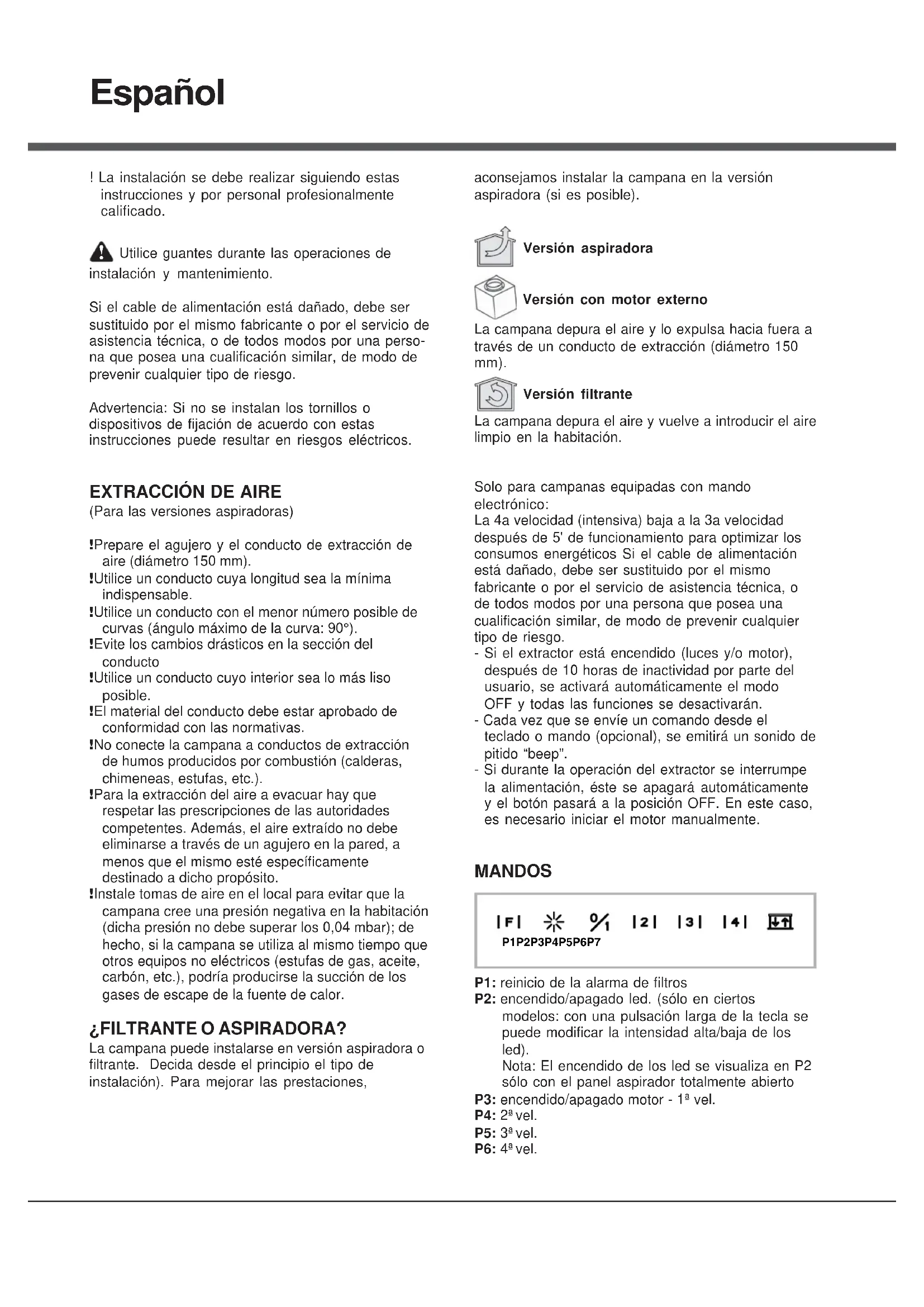

Español Instrucciones de uso

¡La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado!

Utilice guantes durante las operaciones de instalación y mantenimiento.

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por el servicio de asistencia técnica, o en todo caso por una persona que posea una cualificación similar, de modo de prevenir cualquier tipo de riesgo.

Advertencia: Si no se instalan los tornillos o dispositivos de fijación de acuerdo con estas instrucciones, pueden resultar riesgos eléctricos.

EXTRACCIÓN DE AIRE

(Para las versiones aspiradoras)

¡Prepare el agujero y el conducto de extracción de aire (diámetro 150 mm).

¡Utilice un conducto cuya longitud sea la mínima indispensable.

¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).

¡Evite los cambios drásticos en la sección del conducto.

¡El material del conducto debe estar aprobado de conformidad con las normativas.

¡No conecte la campana a conductos de extracción de humos producidos por combustión (calderas, chimeneas, estufas, etc.).

¡Para la extracción del aire a evacuar hay que respetar las prescripciones de las autoridades competentes. Además, el aire extraído no debe eliminarse a través de un agujero en la pared, a menos que el mismo esté inicialmente destinado a dicho propósito.

Instale tomas de aire en el local para evitar que la campana cree una presión negativa en la habitación (dicha presión no debe superar los 0,04 mbar); de otro modo, si la campana se utiliza al mismo tiempo que otros equipos no eléctricos (estufas de gas, aceite, carbón, etc.), podría producirse la succión de los gases de escape de la fuente de calor.

¿FILTRANTE O ASPIRADA?

La campana puede instalarse en versión aspiradora o filtrante. Decida desde el principio el tipo de instalación. Para mejorar las prestaciones,

aconsejamos instalar la campana en la versión aspiradora (si es posible).

Versión aspiradora

Versión con motor externo

La campana depura el aire y lo expulsa hacia fuera a través de un conducto de extracción (diámetro 150 mm).

Versión filtrante

La campana depura el aire y vuelve a introducir el aire limpio en la habitación.

Solo para campanas equipadas con mando electrónico:

La 4ª velocidad (intensa) baja a la 3ª velocidad después de 5 minutos de funcionamiento para optimizar los consumos energéticos. Si el cable de alimentación está dañado, debe ser sustituido por el mismo fabricante o por el servicio de asistencia técnica, o en todo caso por una persona que posea una cualificación similar, de modo de prevenir cualquier tipo de riesgo.

• Si el extractor está encendido (luces y/o motor), cuando se queden 10 horas de inactividad por parte del usuario, se activará automáticamente el modo OFF y todas las funciones se desactivarán.
• Cada vez que se envíe un comando desde el teclado o mando (opcional), se emitirá un sonido de pitido "beep".
• Si durante la operación del extractor se interrumpe la alimentación, este se apagará automáticamente y el botón pasará a la posición OFF. En este caso, es necesario inicializar el motor manualmente.

MANDOS

P1: reinicio de la alarma de filtros. P2: encendido/apagado led (sólo en ciertos modelos: con una pulsación larga de la tecla se puede modificar la intensidad alta/baja de los led). Nota: El encendido de los led se visualiza en P2 solo con el panel aspirador totalmente abierto. P3: encendido/apagado motor - 1ª vel. P4: 2ª vel. P5: 3ª vel. P6: 4ª vel.

P7: subida/bajada del panel aspirador (en la fase de apertura se puede detener el panel a la altura deseada con una segunda pulsación de la tecla)

Función de temporizador de 5'

Con una pulsación larga (>2'') de las teclas P3, P4, P5 o P6 se activa la función Temporizador de 5'. Transcurridos los minutos, el motor se apaga y el carro se cierra. Las luces pasan de la intensidad Alta a la Baja. Cuando la función está activa, el led correspondiente a la velocidad actual del motor destella.

Visualización de alarma de filtros:

Filtros antigrasa: Después de 30 h de funcionamiento del motor, el led de la tecla P1 se enciende durante 30" cada vez que se apaga el motor.

Filtro de carbón: Después de 120 h de

funcionamiento del motor, el led de la tecla P1 destella durante 30'' cada vez que se apaga el motor.

MANDOS

|F|

P1

%

P2

|2|

P3

3

P4

4

P5

P6

P1: reinicio de la alarma de filtros

P2: encendido/apagado motor - 1a vel.

P3: 2a vel.

P4: 3a vel.

P5: 4a vel.

P6: subida/bajada del panel aspirador (en la fase de apertura se puede detener el panel a la altura deseada con una segunda pulsación de la tecla)

Función de temporizador de 5'

Con una pulsación larga (>2'') de las teclas P2, P3, P4 o P5 se activa la función Temporizador de 5'. Transcurridos los minutos el motor se apaga y el carro se cierra. Las luces pasan de la intensidad alta a la baja. Cuando la función está activa el led correspondiente a la velocidad actual del motor destella.

Visualización de alarma de filtros:

Filtros antigrasa: Después de 30 h de funcionamiento del motor, el led de la tecla P1 se enciende durante 30'' cada vez que se apaga el motor.

Filtro de carbón: Después de 120 h de funcionamiento del motor, el led de la tecla P1 destella durante 30'' cada vez que se apaga el motor.

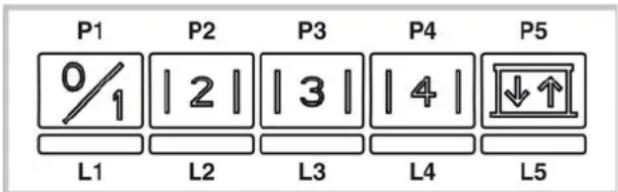

MANDOS

P1: encendido/apagado motor - 1a vel.

P2: 2a vel.

P3: 3a vel.

P4: 4a vel.

P5: subida/bajada del panel aspirador (en la fase de apertura se puede detener el panel a la altura deseada con una segunda pulsación de la tecla)

Función de temporizador de 5'

Con el motor encendido y presionando por tiempo las teclas P1-P4 (según la velocidad configurada), se activa la función Timer 5'. Cuando se activa esta función, destella el LED que corresponde a la velocidad (L1-L4). Al transcurrir 5', el motor se apaga y el carro se cierra.

Visualización de alarma de filtros:

Después de 30 horas de funcionamiento del motor, los LED L1-L5 se encienden por 30'' cada vez que se apaga el motor. Después de 120 horas de funcionamiento del motor, los LED L1-L5 destellan por 30'' cada vez que se apaga el motor. Para efectuar el RESET de la alarma, hay que pulsar una de las teclas P1-P5 por 2'' durante la visualización de la alarma.

ATENCIÓN

SISTEMAS DE SEGURIDAD

El producto, para su correcto funcionamiento, está dotado de una serie de dispositivos de seguridad predispuestos para la prevención de posibles accidentes causados por uso incorrecto.

De todas formas preste la máxima atención cuando utilice el producto, sobre todo a las partes en movimiento.

ALARMA EN EL MANDO (todos los modelos)

1. Todos los leds intermitentes: significa que el carro telescópico está bloqueado. Esperar 30", a continuación pulse la tecla UP/DOWN para desbloquear el carro.
2. Led tecla UP/DOWN intermitente: significa que el panel frontal de los filtros no está enganchado correctamente. Volver a colocarlo correctamente.

MANTENIMIENTO

¡Desconecte la tensión antes de efectuar operaciones de limpieza o mantenimiento.

Si el led está dañado, debe ser reemplazado por el fabricante, un servicio técnico autorizado o un técnico autorizado para minimizar todo tipo de riesgo.

Limpieza de la campana

CUANDO LIMPIAR: limpie por lo menos cada 2 meses para evitar los riesgos de incendio. LIMPIEZA EXTERNA: utilice un paño humedecido con agua tibia y detergente neutro (para las campanas pintadas); utilice productos especiales para campanas de acero, cobre o latón. LIMPIEZA INTERNA: utilice un paño (o un pincel) humedecido con alcohol etílico desnaturalizado. LO QUE NO DEBE HACER: no utilice productos abrasivos o corrosivos (por ejemplo, esponjas de metal, cepillos demasiado duros, detergentes muy agresivos, etc.

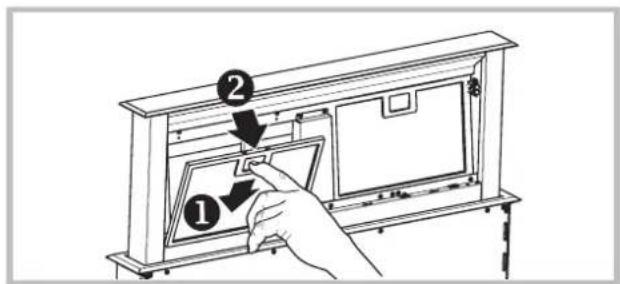

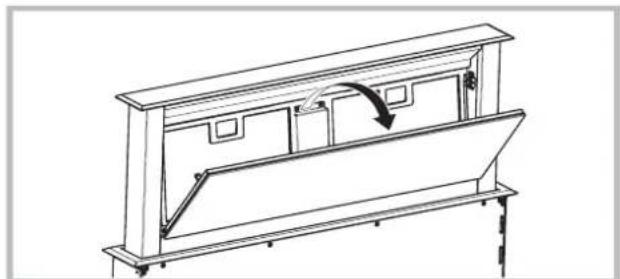

Limpieza de los filtros antigrasa

CUANDO LIMPIAR: limpie por lo menos cada 2 meses para evitar los riesgos de incendio. COMO QUITAR LOS FILTROS: en correspondencia con el tirador, tire del retén hacia la parte posterior de la campana y tire del filtro hacia abajo. COMO LIMPIAR LOS FILTROS: lave con detergente neutro a mano o en un lavavajillas. En caso de lavado en lavavajillas, la eventual decoloración de los filtros no afectará de ningún modo su funcionamiento.

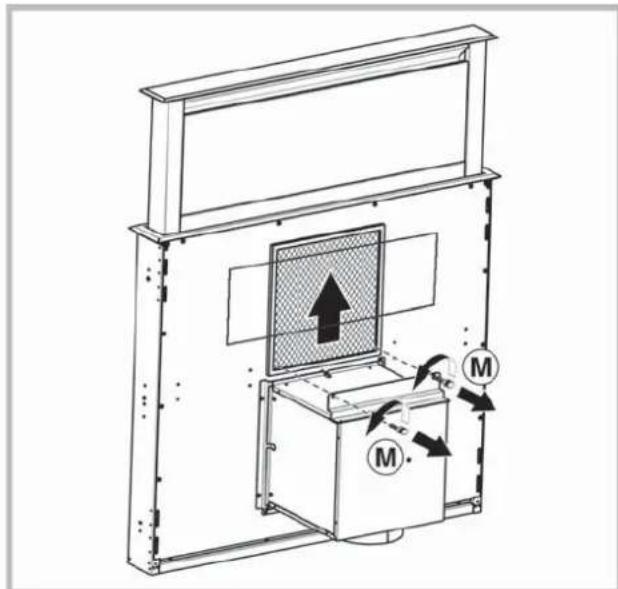

Sustitución del filtro de carbón (P)

(Sólo para la campana filtrante)

CUANDO SUSTITUIR: sustituya por lo menos cada 6 meses.

COMO QUITARLO: coloque el filtro de carbón en el interior e introduzca los 2 retenes del filtro (M) para bloquear el filtro de carbón.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

• Si la campana no funciona: Compruebe que:
• no haya interrupciones de corriente.
• se haya seleccionado una velocidad.
• Si la campana presenta un rendimiento escaso: Compruebe que:
• La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
• La cocina está suficientemente ventilada para permitir una toma de aire.
• el filtro de carbón no está gastado (campana en versión filtrante).
• Si la campana se ha apagado durante el funcionamiento normal: Compruebe que:
• no haya interrupciones de corriente.
• el dispositivo de interrupción omnipolar no se ha disparado.

Componentes no suministrados con el producto

Apenas para extractores dotados de mando electrónico;

SISTEMAS DE SEGURIDAD

(Solamente para el extractor filtrante)

CUÁNDO SUSTITUIR: Sustitúyalo al menos cada 6 meses.
