Technické vlastnosti	Odsavač par ROSIERES RDD 9800 PN, vysoký sací výkon, tichý motor, integrované LED osvětlení.
Rozměry	Šířka: 90 cm, hloubka: 50 cm, výška: 70 cm (nastavitelná).
Typ odsávání	Výměna a recyklace vzduchu.
Filtrace	Hliníkové tukové filtry, uhlíkové filtry (volitelně pro režim recyklace).
Použití	Elektronické ovládání, několik úrovní výkonu, dostupný intenzivní režim.
Údržba	Tukové filtry omyvatelné v myčce nádobí, doporučuje se pravidelné čištění pro optimální provoz.
Bezpečnost	Ochrana proti přehřátí, automatické vypnutí po určité době nečinnosti.
Obecné informace	Moderní design, kompatibilní s moderními kuchyněmi, 2letá záruka výrobce.

Často kladené otázky - RDD 9800 PN ROSIERES

Jak vyčistit filtry odsavače ROSIERES RDD 9800 PN?

Pro vyčištění filtrů je vyjměte z odsavače a namočte je do teplé mýdlové vody na přibližně 30 minut. Poté je opláchněte čistou vodou a nechte úplně uschnout před opětovným nasazením.

Co dělat, když se odsavač nezapne?

Nejprve zkontrolujte, zda je odsavač správně připojen do elektrické zásuvky. Ujistěte se, že pojistka nebo jistič nebyly vypnuty. Pokud je vše v pořádku, ale odsavač se stále nezapíná, kontaktujte technika.

Odsavač vydává neobvyklý zvuk, co mám dělat?

Neobvyklý zvuk může znamenat problém s motorem nebo zanesený filtr. Zkontrolujte filtry, zda nejsou ucpané. Pokud zvuk přetrvává, doporučuje se nechat odsavač zkontrolovat odborníkem.

Jak nastavit sací výkon odsavače?

Sací výkon lze nastavit pomocí ovládacího panelu odsavače. Stiskněte tlačítko výkonu a vyberte požadovanou úroveň sání (nízká, střední nebo vysoká).

Jak poznám, kdy je čas vyměnit uhlíkový filtr?

Doporučuje se měnit uhlíkový filtr každých 6 měsíců, ale pokud zaznamenáte přetrvávající zápach z vaření nebo snížení sacího výkonu, je čas jej vyměnit.

Odsavač nevysává správně, co mám dělat?

Zkontrolujte, zda filtry nejsou znečištěné a zda není ucpaný odvodní kanál. Pokud je vše v pořádku a problém přetrvává, může být nutné kontaktovat odborníka.

Jak nainstalovat odsavač ROSIERES RDD 9800 PN?

Pro instalaci odsavače postupujte podle pokynů v uživatelské příručce. Dodržujte montážní rozměry a pevně připevněte odsavač na zeď nebo do skříňky.

Mohu používat odsavač bez vnějšího odvodu?

Ano, odsavač ROSIERES RDD 9800 PN lze používat v režimu recyklace s uhlíkovým filtrem, který čistí vzduch bez potřeby vnějšího odvodu.

Kde mohu najít náhradní díly pro můj odsavač?

Náhradní díly lze objednat u výrobce nebo autorizovaných prodejců. Navštivte webové stránky ROSIERES nebo kontaktujte jejich zákaznický servis pro více informací.

NÁVOD K OBSLUZE RDD 9800 PN ROSIERES

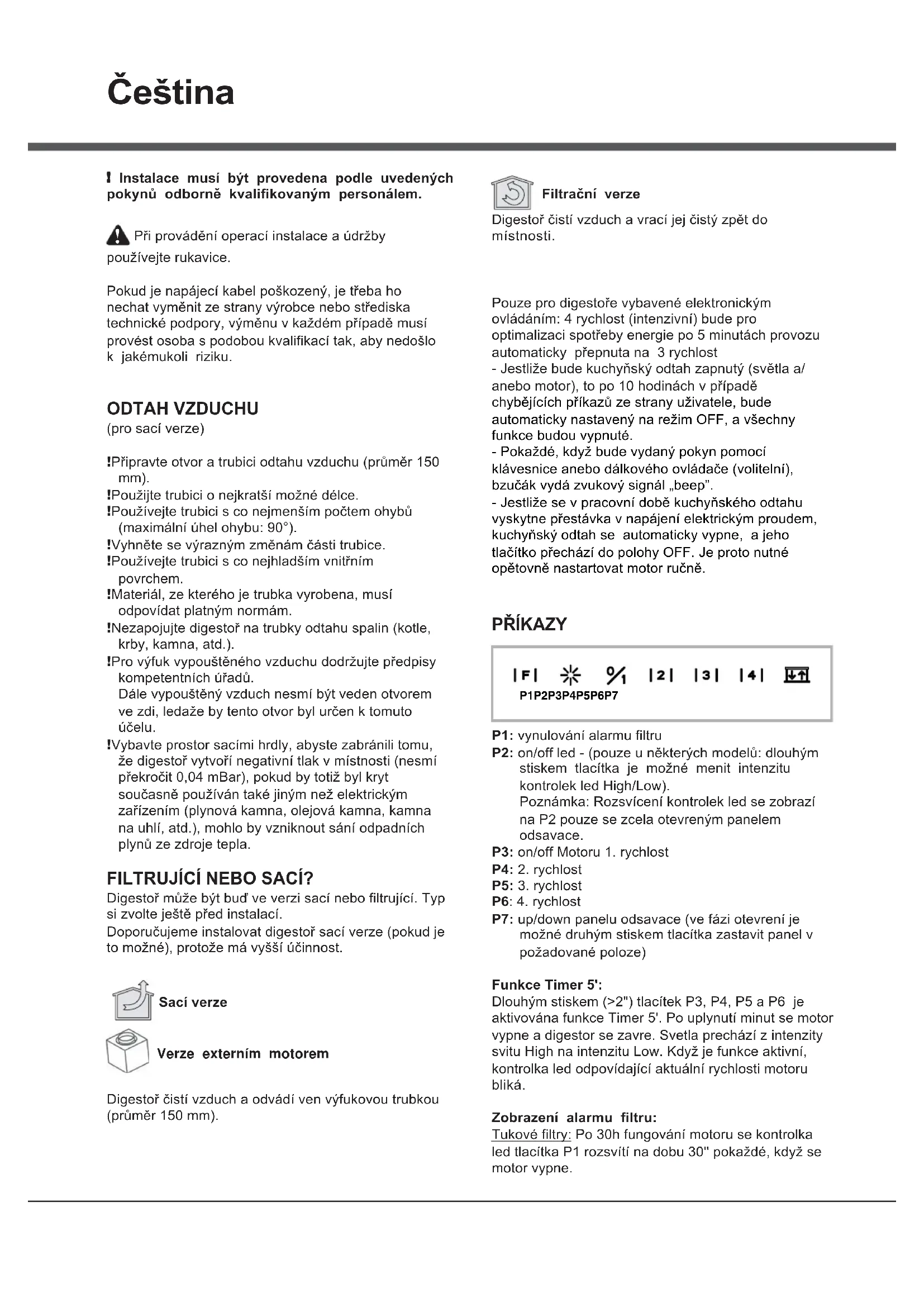

Čestina Návod k použití

Slovensky Návod na použivanie

IT Questo modello è adatto per piani di cottura a GAS con una configurazione massima alla strata nel disegno fatto ed è adatto per l'uso con tutti i piani di cottura a GAS con una potenza totale non superiore a 12,25KW.
EN This model is suitable for GAS hobs with the maximum configuration shown in the drawing below and is suitable for use with all GAS hobs with a total power output not exceeding 12.25kW
DE Das vorliegende Modell ist passend fur Gasfen, deren maximale Konfiguration auf der nachfolgenden Skizze dargestellt ist und eignet sich zur Anwendung mit allen Gasfen, deren Leistung 12,25 kW nicht überschreitet.
Le present modele convient aux ci-dessous et a toutes les ciusinières à gaz de puissance totale jusqu'à 12,25 kW.
El Modelo descripto, es adecuado para las cocinas de gas con las caracteristicas maximas descritas en la figura de abajo y es valido para su uso en todas las cocinas de gas con la potencia total no superior a 12,25kW.
PT Este Modelo é adequado para Fogões a gás de uma maior configuração, àskrados no desenhoo abaixo, e é adequado para o uso em todos os Fogões a gás com uma capacidade total não superior a 12,25 kW
Het model in de onderstaande afbeelding is geschikt voor gasfornuizen met een maximale configuratie en is geschikt voor alle gasfornuizen met een totaal vermogen van Niet meer dan 12.25kW
R U 3Ta MoDJIb NODXoNDIT DnIg Ra3OBbIX NIIIT C MaKcMmABHoi KOHpHpyaueNe, KOTOPaYka3aHa Ha pncyHke, H MOKeT NcONJb3OBAtbcra Co BCEMN Ra3OBbIMN NIIITAMN O6eJe MoUHocTbHO 12,25 KBT.
Denne model er velegnet til gaskomfur med. En maksimal konfiguration vist i billede nedenfor. Og er velegnet til brug med alle gaskomfurer med en samlet effekt på højst 12,25kW.
Fi Tamà malli sopii kaasuliesiin, joiden enimmäisvarustus on kuten alla olevassa kuvassa on esitetty ja sopi kaytettaväksi kaikkien kaasuliesien kanssa, joiden yhteenlaskettu teho on enintään 12,25 kW.
Denna modell lampar sig für gassisar som enligt ritningen nedan ar maximalt konfiguerade och kan anvandas med alla gassisar med maximalt 12,25 kW (totalkraft).
G R To napov movteo eivai katalnnlo yia tic otietc aepiou me to pemyto ouaxnpaioo trou avapeptai otnv npakatw eikova kai eivai katalnnlo yia xpon oe ouvepyaiae oaes tic eoties aepiou me tn ouvoiikn ioxu [Tou dev utepbaive Tnv Tmu 12,25 kW.
Acest model se potriveste pentru mașina de gătit cu gaz cu configurătie maxima prezentățin desenul de mai josși se poate Utiliza cu toate masinile de gătit cu gaz cu o putere maxima totală de 12,25 KW
Tento model je opodvidajici pro plynové sporaky s maximálni konfiguraci, ktera je prédstavena na niže uvedeném výkresu a je vchodná k pouívani se všemi plynovymi sporaky s celkovým vykonem 12,25 kW.
Tento model je opovedajuci pre plynové sporáky s maximálou konfiguráciou, ktorá je predstavená na dole uvedenom vykresu a je vchodná k pouívaniu so větkými plynovými sporákmi s celkovým vykonom 12,25 kW.

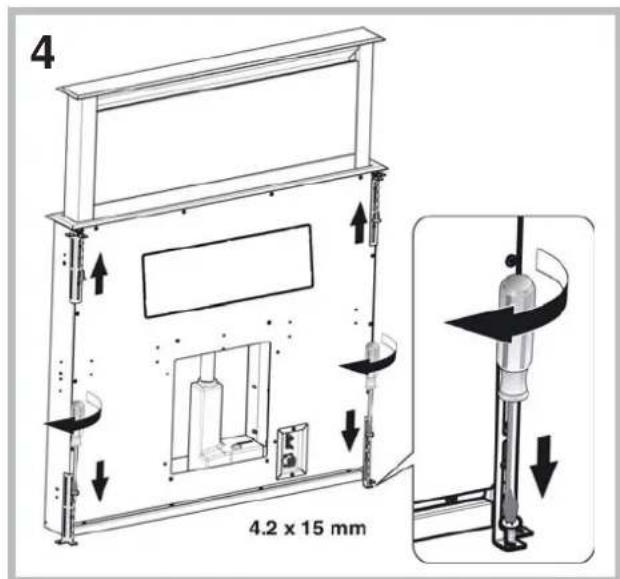

Instalace musi byt provedena podle uvedenych.
pokynu odborné kvalifikovanym personálem.

A Pri provadeni operaci instalace a udrzby pouzivejte rukavice.

Pokud je napajecí kabel poskozený, je tbreha ho nechat vyměnit ze strany vyrobce nebo střediska technické podpory, vyměnu v každem prfpadě musí provest osoba s podobou kvalifikaci tak, aby nedoslo k jakémukoli riziku.

ODTAH VZDUCHU

(pro saci verze)

!Pouzivejte trubici s co nejhladsim vinitnim povrchem.

!Material, ze ktereho je trabka vyrobena, musi odpovidat platnym normam.

!Nezapojujte digestor na trabky odtahu spalin (kotle, krby, kamna, atd.).

!Pro výfuk vypoustěného vžduchu dodržujte predpísy kompetentníchú Čradú.

Dale vypousteny zdvuch nesmi byt veden otvorem ve zdi, ledaze by tento otvor byl urcen k tomuto ucelu.

Ivybavte prostor sacimi hrdly, abyste zabrani tomu, ze digestor vytroi negativni tlak v mistnosti (nesmi preekocit 0,04 mBar),Pokud by totiz byl kryt soucasne pouzivan také jinym nez elektrickym zaizenim (plynova kamna, olejova kamna, kamna na uhli, atd.), mohlo by vzniknout sani opadnich plynu ze zdroje tepla.

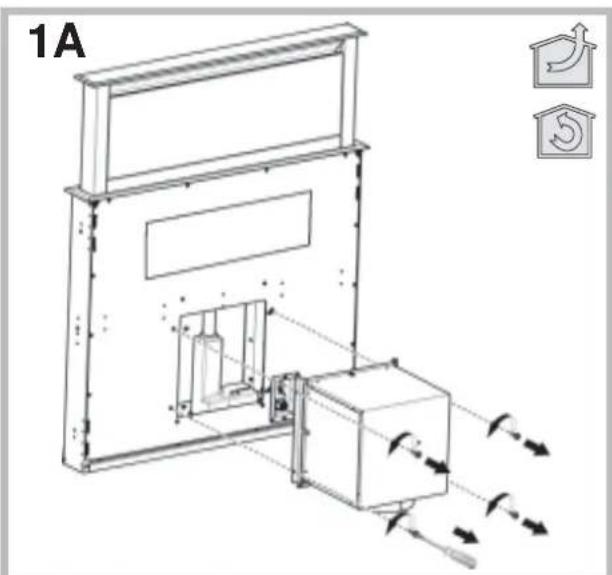

FILTRUJÍCÍ NEBO SACÍ?

Digestor muze byt bud've verzi saci nebo filtrujici. Typ si zvolte jeste prd instalaci.

Doporuchjeme instalovat digestor saci verze (pokud je to mozné), protoze ma vyssi ucinnost.

Sacíverze

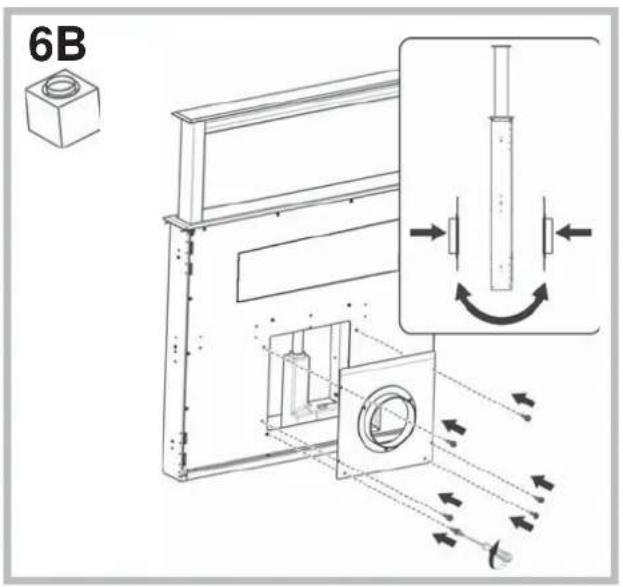

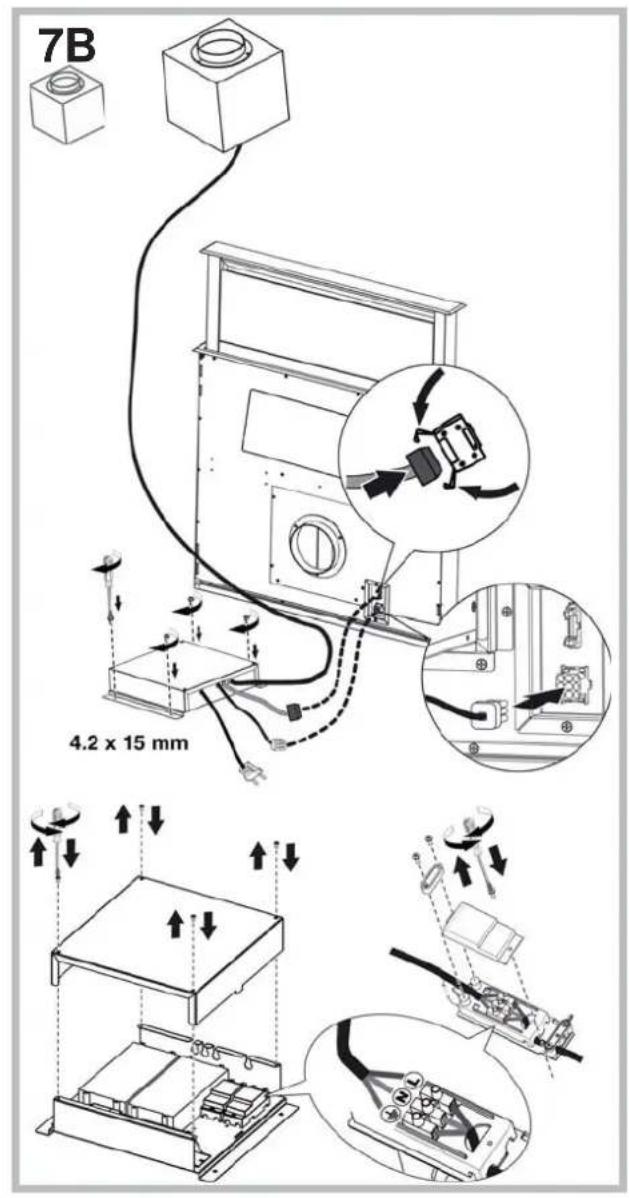

Verze externim motorem

Digestor cisti vzduch a odvadif ven yfukovou trabkou (prumer 150 mm).

Filtráčné verze

Digestor Čistí vzduch a vrací jej Čistý zpět do mîstnosti.

Pouze pro digesto're vybavené elektronickym ovladánim: 4 rychlost (intenzivni) bude pro optimalizaci spotreby energia po 5 minutách provozu automaticaky prepnuta na 3 rychlost

• Vestlze bude kuchynsky odtah zapnuty (svetla a/anebo motor), to po 10 hodinach v pripadé chybejicich príkazu ze strany uživatele, bude automaticky nastavený na režim OFF, a vsechny funkce budou vypnuté.

• Pokazdé, když bude vydany pokyn pomoci klávesnice anebo dalkového ovládače (volitelní), bzučák vydá zvukový signál „beep".

• Vestlizse se v pracovni době kuchynského odtahu vyskytne prestávka v napajeni elektrický proudem, kuchynský odtah se automaticky vypne, a jeho tlačitko prechází do polohy OFF. Je proto nutné opětovnéNSTARTOVAT motor ručné.

PRIKAZY

|2| |3| |4|

P1: vynulovani alarmu filtru
P2: on/off led - (pouze u některych modelú: dlouhým stiskem tlacítsa je možné menit intenzitu kontrolek led High/Low).
Poznamka: Rozsviceni kontrolek led se zobrazna P2 pouze se zcela otevrenym panelem odsavace.
P3: on/off Motoru 1. rychlost
P4: 2. rychlost
P5: 3. rychlost
P6: 4. rychlost
P7: up/down panelu odsavace (ve fazi otevreni je mozné druhym stiskem tlacitka zastavit panel v požadované poloze)

Funkce Timer 5':

Dlouhym stiskem (>2^ ) tlacitek P3, P4, P5 a P6 je aktivovana funkce Timer 5'. Po uplynuti minut se motor vypne a digestor se zavre. Svetla prechazí z intensity svitu High na intenzitu Low. Když je funkce aktivni, kontrlka led opodvájíci aktuálné rychlosti motoru bliká.

Zobrazeni alarmu filtru:

Tukové filtry: Po 30h fungování motoru se kontrolka led tlacitka P1 Rozsvítí na dobu 30" pokaždé, když se motor vypne.

Uhlikovy filtr: Po 120 h fungovani motoru kontrlka led tlacitka P1 bliká na dobu 30" pokaždé, když se motor vypne.

PRÍKAZY

|F|

P1

%

P2

2

P3

3

P4

4

P5

P6

P1: vynulovani alarmu filtru
P2: on/off Motoru 1. rychlost
P3: 2. rychlost
P4: 3. rychlost
P5: 4. rychlost
P6: up/down panelu odsavace (ve fázi otevrení je mozné druhým stiskem tlacitka zastavit panel v požadované poloze)

Funkce Timer 5':

Dlouhym stiskem (>2^ ) tlacitek P2, P3, P4 a P5 je aktivovana funkce Timer 5 ^ .Po uplynuti minut se motor vypne a digestor se zavre. Svetla prechaziz intensitysvitu High na intenzitu Low.Kdyz je funkce aktivni, kontrlka led odpovidajici aktualigni rychlosti motoru blika.

Zobrazeni alarmu filtru:

Tukové filtry: Po 30h fungováni motoru se kontrolka led tlacitka P1 rozsviti na dobu 30'' pokaždé, když se motor vypne.

Uhlikovy filtr: Po 120 h fungovani motoru kontrlka led tlacitka P1 bliká na dobu 30" pokaźdé, kdyź se motor vypne.

PRIKAZY

P1

P2

P1: on/off Motoru 1. rychlost
P2: 2. rychlost
P3: 3. rychlost
P4: 4. rychlost
P5: up/down panelu odsavace (ve fázi otevrení je mozné druhým stiskem tlacítka zastavit panel v požadované poloze)

Funkce Timer 5':

Pri bezicim motoru dlouhym stiskutim tlaitek P1-P4 (v zavislosti na nastavené rychlosti) aktivujete funkci Timer 5' (5 minut). Kdyz je tato funkce aktivni, blika kontrlka odpovidajici rychlosti (L1-L4). Po

uplynutí 5 minut se motor vypne a vozidlo se zamkne.

Zobrazeni alarmu filtru:

Po 30 hodinach funkce motoru sviti kontrlky L1-L5 po dobu 30 sekund pokaždé, když se vypne motor.
Po 120 hodinach funkce motoru blikaji kontrlky L1-L5 po dobu 30 sekund pokaždé, když se vypne motor.

Stisknutimjidnoho z tlačitek P1-P5 po dobu 2 sekund provedete pri zobrazeném alarmu RESET alarmu.

POZOR

BEZPECNOSTNI SYSTEMY

Vyrobek je za uelem správného fungovani vybaven séri bezpečnostnich zaYizeni, ktera také sloužík prevalci pYipadnych zraněni zapřiciněnych(jho nepatričném použivánim.

V kaźdem pripadé budte pri použivani vyrobku velmi opatrní, maximálni pozornost věnujte zejměna jeho pohybujćim se souástem.

ALARM NA OVLÁDACÍM PANELU (všechny modely)

1. Blikány všech kontrolek LED: signalizuje zablokovány teleskopického voziku. Vyčkejte 30", potě stisknéte tlačtko UP/DOWM, Čimž se vozík odblokuje.
2. Blikani kontrolky LED tlačka UP/DOWN: signalizuje nesprávné pripojení predního panelu filtrú. Uvedte panel do správné polohy.

UDRZBA

IPred cistenim nebo provadennim udrzby odpojte od zdroje napeti.

Jestlize je svetlo LED poskozené, musi byt
vymenene vyrobcem, autorizovanym technickym
servisem anebo osobou s podobnymi kvalifikacemi, co umozni predejit ohrozeni kazdeho druhu.

Cisteni digestore

KDy CISTIT: Cistit alespon kaźde 2 mśsíce, abyste zabranyl riziku vzniku poźaru.

VNEJSI CISTENI: Pouziveje navlhceny hadrik s vlaznouvodouanetrualni cisticicprostredek(pro lakovanedigestore),na digestore z oceli,medi nebo mosazi pouziveje specialtiesn pripravyk.

VNITRNICISTENI: Pouzivejte hadrik (nebo stetec) namocenv denaturovanem lihu.

CO NEDELAT: Nepouzivejte brusné materialy nebo materially zpúsobujíciorozi (napřiklad kovové houbicky, priliš tvrde kartáče, priliš agresivničisticí prostředky atd.).

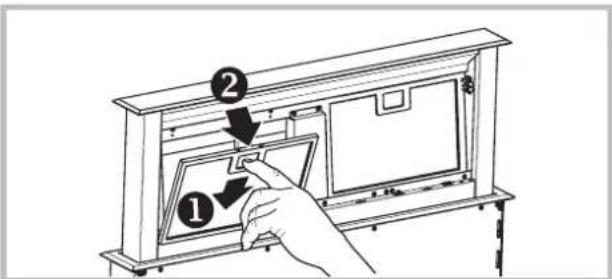

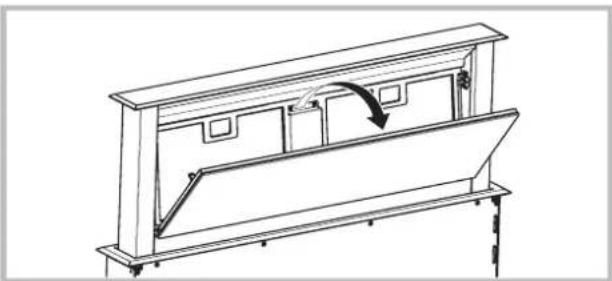

Cisteni tukovych filtru

KDY CISTIT: Cistit alespon kaźde 2 mśice, abyste zabrānili riziku vzniku pożaru.

JAK VYJMOUT FILTRY: Stlacte zarazku v miste drzadla smerem dozadu a vytihnete filtr smerem dolu.

JAK CISTIT FILTRY: Omyt ručnéneutralím cisticim prostředkem nebo v myčce. V pripadé myti v myčce pripadné odbarveni vžádném pripadé neohrozi funkčnost filtrú.

Vymena uhlikového filtru (P)

(pouze pro filtrující digesto')

KDY VYMENIT. Vymenit alespon každych 6 měsíču. JAK JEJ ODEJMOUT: vyjměte drátné prichytky M z kryci mřížky digestore,.tim filtr uvolnité.

Pokud by se zdalo, ze neco nefunguje, pak pred privolanim servisni sluzby provedte nasledujici snadne kontroly:

• Pokud digestor nefunguje:
  Ovebre, zda:
• nedoslo k prerušeni privodu proudu,
  -bylaVybrana rychlost.
• Pokud má digestoř nízký vykon:
  Ovebre, zda:
• Vybraná rychlost motoru je dostacující pro množství unikajiciho kouře a par.
  Kuchyn je dostatecné vetrana,aby umoznila privod.
  vzduchu.
  -Uhlikovy filtr neni opotrebovany (digestor filtrujici verze).
• Pokud se digestor vypnula v prubehu normalniho chodu:
  Ovebre, zda:
• nedoslo k preruseni privodu proudu.
• nebyl aktivován vicepólový vypínač

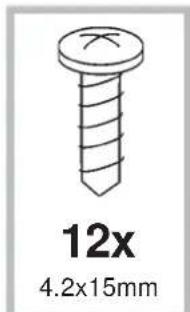

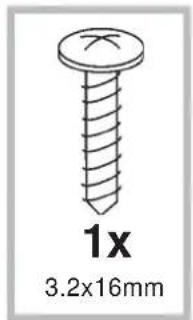

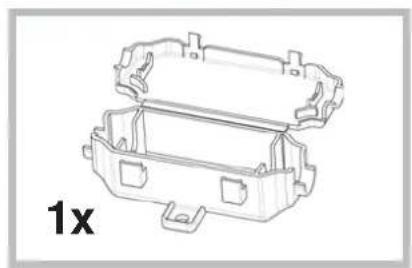

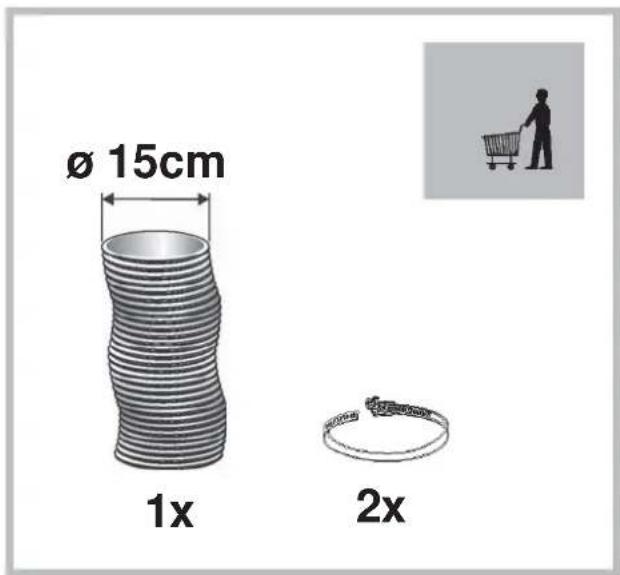

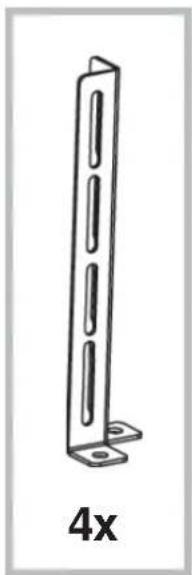

Součastky, ktere nejsou dodávány s vyrobkem.

! Napravo sme v skladu s temi navodili namestiti samo usposobljeno osebj.

Na zabezpečenie co njavysšej učinnosti odporúcamednainstalovat odsávac pár vo verzii s odavaním vzduchu (ak je to možné).

Odsávač pár Čistí vzduch a Čistý ho opát vhaña do miestnosti.

Len pre odsávače vybavené elektronickým ovládaním: 4. (intenzívna) rychloset sa po 5 minútach fungovania automaticky zniži na 3. rychloset', aby došlo k optimalizácii spotreby energia

• Ak bude odsávac pár zapnuty (svetla a/alebomotor), to po 10 hodinach v pripade chybajucich prikazov zo strany uživatel'a, bude automaticicky nastavený na režim OFF, a vsetky funkcie budu vypnute.

Vždy, ked' bude vydanýPokyn pomocou klávesnice alebo dia'kového ovládača (volitelne), bzuciak vydá zvukový signal „beep".

• Ak sa v pracovnej dobe odsávača pár vyskytne prestávka v napájaniu elektrickým prudom, odsávač pár sa automaticicky vypne, a jeho tlacidlo prechadza do polohy OFF. Je preto nutné opátovne nastartovat motor ručne.

OVLÁDÁČE

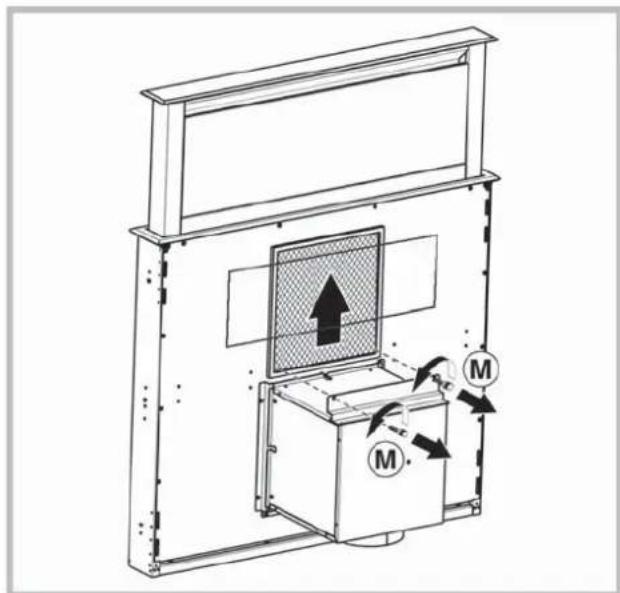

Vymena uhlikového filtra (P)

(lba v pripade odsavačov s filtrovanim vzduchu)

KEDY VYMENIT: vymieñat aspon kázdych 6 mesiacov.

AKO HO VYBRAT: umiestnite uhlikovy filter do vnutra a zaistite ho prostrednictvom dvoch upevnovaov (M).

CHYBY PRI PREVÁDZKE

Skontrolujte, ci:
- nedoslo k prerušeniudávky elektriny.
- bola nastavená nejaká rychlost.
