Tip produs	Hotă aspirantă/filtrantă
Marcă	Rosieres
Model	RDD 9800 PN
Versiune	Aspirantă sau filtrantă (kit cărbune nu este furnizat)
Diametru de evacuare	150 mm
Număr de viteze motor	4 + intensiv (revenire automată la a 3-a după 5 min)
Funcție Timer	5 minute (oprire motor și închidere panou)
Iluminare	LED, intensitate reglabilă High/Low
Panou aspirator	Motorizat, deschidere/închidere la înălțime reglabilă
Alarmă filtre de grăsime	După 30h de funcționare, indicator luminos aprins 30s la oprire
Alarmă filtru de cărbune	După 120h de funcționare, indicator luminos intermitent 30s la oprire
Resetare alarmă	Apăsare lungă de 2s pe tasta P1 (sau conform modelului)
Oprire automată de siguranță	După 10h de inactivitate (iluminare și motor)
Alarmă blocare panou	Toate LED-urile clipească: așteptați 30s apoi apăsați pe SUS/JOS
Întreținere exterioară	Cârpă umedă apă călduță + detergent neutru (produs special pentru oțel/alamă/cupru)
Întreținere interioară	Cârpă îmbibată cu alcool etilic denaturat
Curățare filtre de grăsime	La fiecare 2 luni, lavabile manual sau în mașina de spălat vase
Înlocuire filtru de cărbune	La fiecare 6 luni (doar versiunea filtrantă)
Alimentare electrică	220-240 V / 50 Hz
Instalare	Recomandată de un profesionist

Întrebări frecvente - RDD 9800 PN ROSIERES

Cum să curățați filtrele de grăsime ale hotei Rosieres RDD 9800 PN?

Filtrele de grăsime trebuie curățate cel puțin la fiecare 2 luni. Pentru a le demonta, împingeți blocarea de la nivelul mânerului spre interior și trageți filtrul în jos. Spălați-le manual cu un detergent neutru sau în mașina de spălat vase. O eventuală decolorare nu le afectează eficiența.

Când și cum să înlocuiți filtrul de cărbune?

Filtrul de cărbune trebuie schimbat la fiecare 6 luni dacă hota este în versiunea filtrantă. Pentru a-l înlocui, plasați noul filtru în interior și fixați-l cu cele 2 cleme (M) furnizate.

Ce să faceți dacă panoul aspirator nu se deschide și toate LED-urile clipesc?

Aceasta indică faptul că căruciorul telescopic este blocat. Așteptați 30 de secunde, apoi apăsați tasta SUS/JOS pentru a debloca panoul.

Cum se utilizează funcția Timer de 5 minute?

Cu motorul în funcțiune, faceți o apăsare lungă (mai mult de 2 secunde) pe tasta vitezei dorite (P2 la P5 în funcție de model). Diodele vitezei clipesc. După 5 minute, motorul se oprește și panoul se închide. Iluminarea trece la intensitate Low.

Ce înseamnă aprinderea indicatorului P1 (sau a LED-urilor L1-L5)?

Dacă indicatorul P1 se aprinde fix timp de 30 de secunde la oprirea motorului, aceasta indică că este timpul să curățați filtrele de grăsime (după 30h de funcționare). Dacă clipește, semnalează că trebuie înlocuit filtrul de cărbune (după 120h).

Cum se resetează alarma filtrelor?

Când alarma este afișată (indicator aprins sau clipește), apăsați tasta P1 (sau una dintre tastele P1-P5 în funcție de model) timp de aproximativ 2 secunde pentru a reseta contorul.

Hota se oprește automat, este normal?

Da, dacă hota rămâne în funcțiune (iluminare sau motor) fără intervenție timp de 10 ore, trece automat în modul OFF pentru a economisi energie. Trebuie să o reporniți manual.

Poate fi instalată hota în versiunea filtrantă?

Da, hota RDD 9800 PN poate funcționa în versiunea filtrantă. În acest caz, aerul este filtrat și apoi returnat în încăpere. Trebuie să utilizați un filtru de cărbune (nu este furnizat) și să înlocuiți filtrele de cărbune la fiecare 6 luni.

Care este puterea iluminării LED?

Iluminarea este LED cu intensitate reglabilă High/Low. Puterea exactă nu este specificată în manual, dar LED-urile sunt concepute să dureze. În caz de defecțiune, înlocuirea trebuie efectuată de un profesionist.

Pot folosi o telecomandă cu această hotă?

Da, o telecomandă este disponibilă opțional. Manualul menționează că comenzile pot fi date de la telecomandă. Fiecare comandă emite un semnal sonor 'bip'.

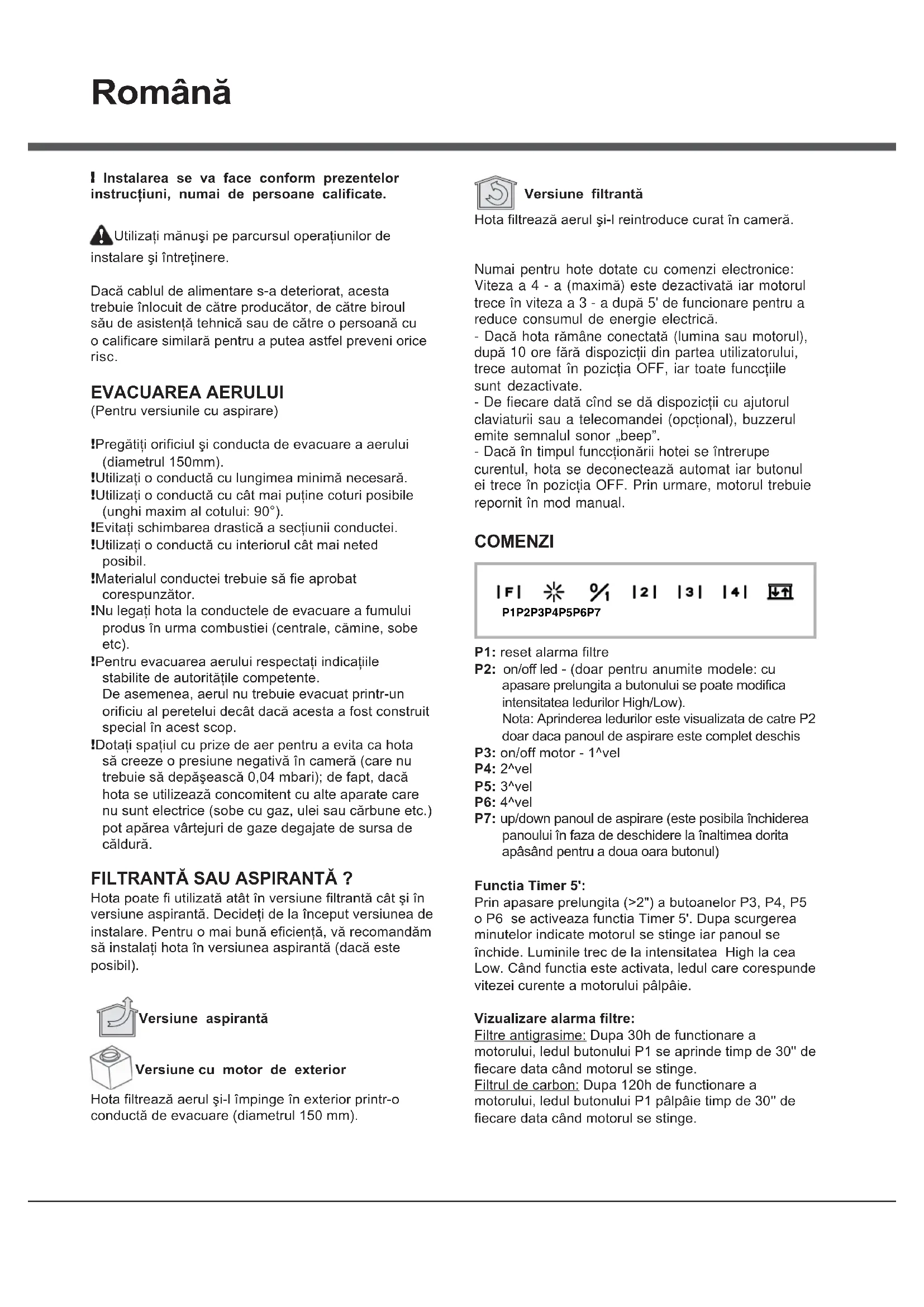

MANUAL DE UTILIZARE RDD 9800 PN ROSIERES

Instalarea se va face conform prezentelor instrucțiuni, numai de persoane calificate.

Utilizați mănuși pe parcursul operațiunilor de instalare și întreținere.

Dacă cablul de alimentare s-a deteriorat, acesta trebuie înlocuit de către producător, de către biroul său de asistență tehnică sau de către o persoană cu o calificare similară pentru a putea astfel preveni orice risc.

EVACUAREA AERULUI

(Pentru versiunile cu aspirare)

!Pregătiți orificiul și conducta de evacuare a aerului (diametrul 150mm).

!Utilizați o conductă cu lungimea minimă necesară.

!Utilizați o conductă cu cât mai puține coturi posibile (unghi maxim al cotului: 90°).

!Evitați schimbarea drastică a secțiunii conductei.

!Utilizați o conductă cu interiorul cât mai neted posibil.

!Materialul conductei trebuie să fie aprobat corespunzător.

!Nu legați hota la conductele de evacuare a fumului produs în urma combustiei (centrale, coșuri, sobe etc.).

!Pentru evacuarea aerului respectați indicațiile stabilite de autoritățile competente.

De asemenea, aerul nu trebuie evacuat printr-un orificiu al peretelui decât dacă acesta a fost construit special în acest scop.

!Dotați spațiul cu priză de aer pentru a evita ca hota să creeze o presiune negativă în cameră (care nu trebuie să depășească 0,04 mbari); de fapt, dacă hota se utilizează concomitent cu alte aparate care nu sunt electrice (sobe cu gaz, ulei sau cărbune etc.) pot apărea vârtejuri de gaze degajate de sursa de căldură.

FILTRANTĂ SAU ASPIRANTĂ?

Hota poate fi utilizată atât în versiune filtrantă, cât și în versiune aspirantă. Decideți de la început versiunea de instalare. Pentru o mai bună eficiență, vă recomandăm să instalați hota în versiunea aspirantă (dacă este posibil).

Versiune aspirantă

Versiune cu motor de exterior

Hota filtrează aerul și îl împinge în exterior printr-o conductă de evacuare (diametrul 150 mm).

Versiune filtrantă

Hota filtrează aerul și îl reintroduce curat în cameră.

Numai pentru hote dotate cu comenzi electronice: Viteza a 4-a (maximă) este dezactivată, iar motorul trece în viteza a 3-a după 5 minute de funcționare pentru a reduce consumul de energie electrică.

• Dacă hota rămâne conectată (lumina sau motorul), după 10 ore fără dispoziții din partea utilizatorului, trece automat în poziția OFF, iar toate funcțiile sunt dezactivate.
• De fiecare dată când se dă dispoziție cu ajutorul claviaturii sau a telecomenzii (opțional), buzzerul emite semnalul sonor „beep”.
• Dacă în timpul funcționării hotei se întrerupe curentul, hota se deconectează automat, iar butonul ei trece în poziția OFF. Prin urmare, motorul trebuie repornit în mod manual.

COMENZI

P1: reset alarmă filtre; P2: on/off LED - (doar pentru anumite modele: cu apăsare prelungită a butonului se poate modifica intensitatea LED-urilor High/Low).

Notă: Aprinderea LED-urilor este vizualizată de către P2 doar după ce panoul de aspirare este complet deschis.

P3: on/off motor - viteza 1; P4: viteza 2; P5: viteza 3; P6: viteza 4; P7: up/down panoul de aspirare (este posibilă închiderea panoului în faza de deschidere la înălțimea dorită apăsând pentru a doua oară butonul).

Funcția Timer 5':

Prin apăsare prelungită (>2") a butoanelor P3, P4, P5 sau P6 se activează funcția Timer 5'. După scurgerea minutelor indicate, motorul se stinge, iar panoul se închide. Luminile trec de la intensitatea High la cea Low. Când funcția este activată, ledul care corespunde vitezei curente a motorului palpează.

Vizualizare alarmă filtru:

Filtre antigrăsime: După 30h de funcționare a motorului, ledul butonului P1 se aprinde timp de 30" de fiecare dată când motorul se stinge.

Filtrul de carbon: După 120h de funcționare a motorului, ledul butonului P1 palpează timp de 30" de fiecare dată când motorul se stinge.

COMENZI

|F|

P1

%

P2

|2|

P3

3

P4

4

P5

P6

P1: reset alarmă filtru P2: pornire/oprire motor - viteza 1 P3: viteza 2 P4: viteza 3 P5: viteza 4 P6: sus/jos panoul de aspirare (este posibilă închiderea panoului în faza de deschidere la înălțimea dorită apăsând pentru a doua oară butonul)

Funcția Timer 5':

Prin apăsare prelungită (>2") a butoanelor P2, P3, P4 sau P5 se activează funcția Timer 5'. După scurgerea minutelor indicate, motorul se stinge, iar panoul se închide. Luminile trec de la intensitatea High la cea Low. Când funcția este activată, ledul care corespunde vitezei curente a motorului palpită.

Vizualizare alarmă filtre:

Filtre antigrăsime: După 30h de funcționare a motorului, ledul butonului P1 se aprinde timp de 30" de fiecare dată când motorul se stinge.

Filtrul de carbon: După 120h de funcționare a motorului, ledul butonului P1 palpită timp de 30" de fiecare dată când motorul se stinge.

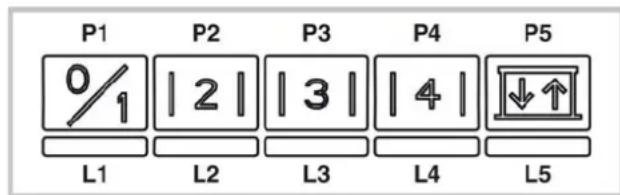

COMENZI

P1: pornire/oprire motor - viteza 1

P2: viteza 2

P3: viteza 3

P4: viteza 4

P5: sus/jos panoul de aspirare (este posibilă închiderea panoului în faza de deschidere la înălțimea dorită apăsând pentru a doua oară butonul)

Funcția Timer 5':

Cu motorul aprins, prin apăsarea îndelungată a butoanelor P1-P4 (în baza vitezei acestuia), se activează funcția Timer 5'. Când această funcție este activă, led-ul care corespunde vitezei (L1-L4) palpită. După 5' motorul se stinge, iar căruciorul se închide.

Vizualizare alarmă filtre:

După 30h de funcționare a motorului, led-urile L1-L5 se aprind timp de 30'' de fiecare dată când motorul

se stinge. După 120h de funcționare a motorului, led-urile L1-L5 pâlpâie timp de 30'' de fiecare dată când motorul se stinge. Pentru a da RESET alarmei se apasă unul din butoanele P1-P5 pentru 2'' în timp ce se vizualizează alarma.

ATENȚIE

SISTEME DE SIGURANȚĂ

Produsul, pentru funcționarea lui corectă, este dotat cu o serie de dispozitive de siguranță care au scopul de a preveni eventualele accidente de muncă datorate unei folosiri în mod impropriu.

Acordați oricum atenție maximă în utilizarea produsului, mai ales a părților în mișcare.

ALARMĂ PE PANOUL DE COMANDĂ (pentru toate modelele)

1. Toate led-urile pâlpâie: înseamnă că suportul telescopic este blocat. Așteptați 30'', apoi apăsați tasta UP/DOWN pentru a-l debloca.
2. Led tastă UP/DOWN pâlpâie: înseamnă că panoul frontal al filtrelor nu este corect agățat. Așezați-l în mod corect.

ÎNTREȚINERE

Înainte de a curăța sau efectua întreținerea, decuplați tensiunea.

Dacă lumina LED este deteriorată, aceasta trebuie înlocuită de către producător, serviciul tehnic autorizat sau de către o persoană cu calificări similare, ceea ce va permite prevenirea oricărui tip de pericol.

Curățarea hoteli

CÂND TREBUIE CURĂȚATĂ: curățați cel puțin o dată la 2 luni pentru a evita riscul de incendiu.

CURĂȚARE EXTERNĂ: utilizați o lavetă umezită în apă călduță și detergent neutru (pentru hote vopsite); utilizați produse speciale pentru hotele din oțel, alamă sau cupru.

CURĂȚARE INTERNĂ: utilizați o lavetă (sau o capă) îmbibată cu alcool etilic diluat.

CE NU TREBUIE FĂCUT: nu utilizați produse abrazive sau corozive (de exemplu bureți metalici, perii foarte dure, detergenți foarte agresivi etc.)

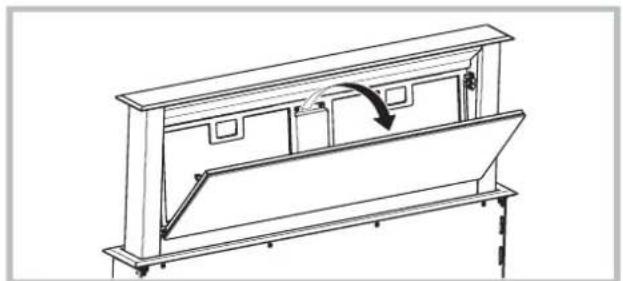

Curățarea filtrelor anti-grăsime

CÂND TREBUIE CURĂȚATE: curățați cel puțin o dată la 2 luni pentru a evita riscul de incendiu.

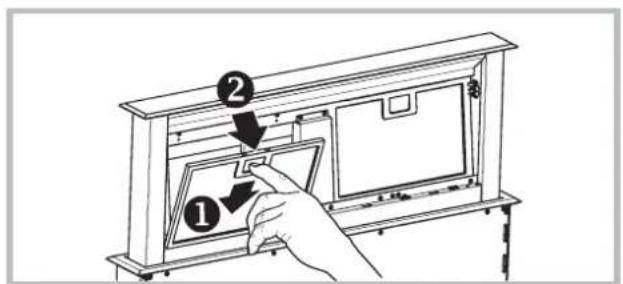

CUM SE SCOT FILTRELE: cu mânerul corespunzător împingeți dispozitivul de prindere în spate și trageți filtrul în jos.

CUM SE CURĂȚĂ FILTRELE: spălați-le cu un detergent neutru, manual sau cu mașina de spălat vase. În cazul în care le spălați cu mașina de spălat vase, dacă se decolorează nu înseamnă că este afectată funcționarea acestora.

Înlocuire filtru carbon (P)

(Doar pentru hote filtrante)

CÂND TREBUIE ÎNLOCUIT: cel puțin o dată la 6 luni. CUM SE SCOATE: fixați filtrul cu cărbune în interior, montați cele 2 capace de fixare a filtrelor (M), pentru a bloca astfel filtrul.

ANOMALII DE FUNCȚIONARE

Dacă vi se pare că ceva nu funcționează, înainte de a contacta Serviciul Asistență, efectuați următoarele verificări simple:

Dacă hota nu funcționează: Verificați dacă: - nu este întrerupt curentul. - a fost selectată o viteză. Dacă hota are un randament scăzut: Verificați dacă: - Viteza motorului selectată este suficientă pentru cantitatea de fum și abur eliminată. - Bucătăria este aerisită suficient pentru a crea o priză de aer. - Filtrul carbon nu este consumat (hota în versiunea filtrantă). Dacă hota s-a oprit pe parcursul funcționării normale: Verificați dacă: - nu este întrerupt curentul. - întrerupătorul bimetal nu s-a cuplat.
