Typ produktu	Odsávač pár / recirkulačný odsávač
Značka	Rosieres
Model	RDD 9800 PN
Verzia	Odsávacia alebo recirkulačná (uhlíkový filter nie je súčasťou)
Priemer odvodu	150 mm
Počet rýchlostí motora	4 + intenzívna (automatický návrat na 3. po 5 min)
Funkcia časovača	5 minút (zastavenie motora a zatvorenie panela)
Osvetlenie	LED, nastaviteľná intenzita High/Low
Panel odsávača	Motorizovaný, otváranie/zatváranie s nastaviteľnou výškou
Alarm tukových filtrov	Po 30 hodinách prevádzky, kontrolka svieti 30 s pri zastavení
Alarm uhlíkového filtra	Po 120 hodinách prevádzky, kontrolka bliká 30 s pri zastavení
Reset alarmu	Dlhé stlačenie na 2 s tlačidla P1 (alebo podľa modelu)
Automatické bezpečnostné vypnutie	Po 10 hodinách nečinnosti (osvetlenie a motor)
Alarm zablokovania panela	Všetky LED blikajú: počkajte 30 s a potom stlačte HORE/DOLE
Vonkajšia údržba	Navlhčená handrička teplou vodou + neutrálny čistiaci prostriedok (špeciálny prípravok na oceľ/meď/mosadz)
Vnútorná údržba	Handrička namočená v denaturovanom etylalkohole
Čistenie tukových filtrov	Každé 2 mesiace, umývateľné ručne alebo v umývačke riadu
Výmena uhlíkového filtra	Každých 6 mesiacov (iba recirkulačná verzia)
Elektrické napájanie	220-240 V / 50 Hz
Inštalácia	Odporúčaná profesionálom

Často kladené otázky - RDD 9800 PN ROSIERES

Ako čistiť tukové filtre odsávača Rosieres RDD 9800 PN?

Tukové filtre sa musia čistiť aspoň každé 2 mesiace. Na ich demontáž zatlačte blokovanie na rukoväti dovnútra a potiahnite filter nadol. Umývajte ich ručne neutrálnym čistiacim prostriedkom alebo v umývačke riadu. Prípadné zafarbenie neovplyvňuje ich účinnosť.

Kedy a ako vymeniť uhlíkový filter?

Uhlíkový filter sa musí meniť každých 6 mesiacov, ak je odsávač v recirkulačnej verzii. Pri výmene umiestnite nový filter dovnútra a zaistite ho 2 priloženými úchytkami (M).

Čo robiť, ak sa panel odsávača neotvorí a všetky LED blikajú?

To znamená, že teleskopický vozík je zablokovaný. Počkajte 30 sekúnd a potom stlačte tlačidlo HORE/DOLE na odblokovanie panela.

Ako používať funkciu časovača 5 minút?

Pri bežiacom motore stlačte a podržte (viac ako 2 sekundy) tlačidlo požadovanej rýchlosti (P2 až P5 podľa modelu). Dióda rýchlosti bliká. Po 5 minútach sa motor zastaví a panel sa zatvorí. Osvetlenie sa prepne na nízku intenzitu.

Čo znamená rozsvietenie kontrolky P1 (alebo LED L1-L5)?

Ak kontrolka P1 svieti neprerušovane 30 sekúnd pri zastavenom motore, znamená to, že je čas vyčistiť tukové filtre (po 30 hodinách prevádzky). Ak bliká, signalizuje potrebu výmeny uhlíkového filtra (po 120 hodinách).

Ako resetovať alarm filtrov?

Keď je alarm zobrazený (kontrolka svieti alebo bliká), stlačte tlačidlo P1 (alebo jedno z tlačidiel P1-P5 podľa modelu) na približne 2 sekundy na resetovanie počítadla.

Odsávač sa automaticky vypína, je to normálne?

Áno, ak odsávač zostane v prevádzke (osvetlenie alebo motor) bez zásahu po dobu 10 hodín, automaticky sa prepne do režimu OFF kvôli šetreniu energie. Musíte ho manuálne reštartovať.

Môže byť odsávač nainštalovaný v recirkulačnej verzii?

Áno, odsávač RDD 9800 PN môže fungovať v recirkulačnej verzii. V tomto prípade je vzduch filtrovaný a potom vrátený do miestnosti. Musíte použiť uhlíkový filter (nie je súčasťou) a vymieňať uhlíkové filtre každých 6 mesiacov.

Aký je výkon LED osvetlenia?

Osvetlenie je LED s nastaviteľnou intenzitou High/Low. Presný výkon nie je uvedený v návode, ale LED sú navrhnuté na dlhú životnosť. V prípade poruchy musí výmenu vykonať odborník.

Môžem použiť diaľkové ovládanie s týmto odsávačom?

Áno, diaľkové ovládanie je k dispozícii ako voliteľná výbava. Návod uvádza, že príkazy môžu byť zadávané z diaľkového ovládania. Každý príkaz vydáva zvukový signál píp.

NÁVOD NA OBSLUHU RDD 9800 PN ROSIERES

Pripravte otvor a trubicu odťahu vzduchu (priemer 150 mm).

Použite trubicu čo najkratšej možnej dĺžky.

Používajte trubicu s čo najmenším počtom ohybov (maximálny uhol ohybu: 90°).

Vyhnite sa výrazným zmenám prierezu trubice.

Pri vykonávaní inštalácie a údržby používajte rukavice.

Ak je napájací kábel poškodený, je potrebné ho nechať vymeniť zo strany výrobcu alebo strediska technickej podpory, výmenu v každom prípade musí vykonať osoba s podobnou kvalifikáciou tak, aby nedošlo k akémukoľvek riziku.

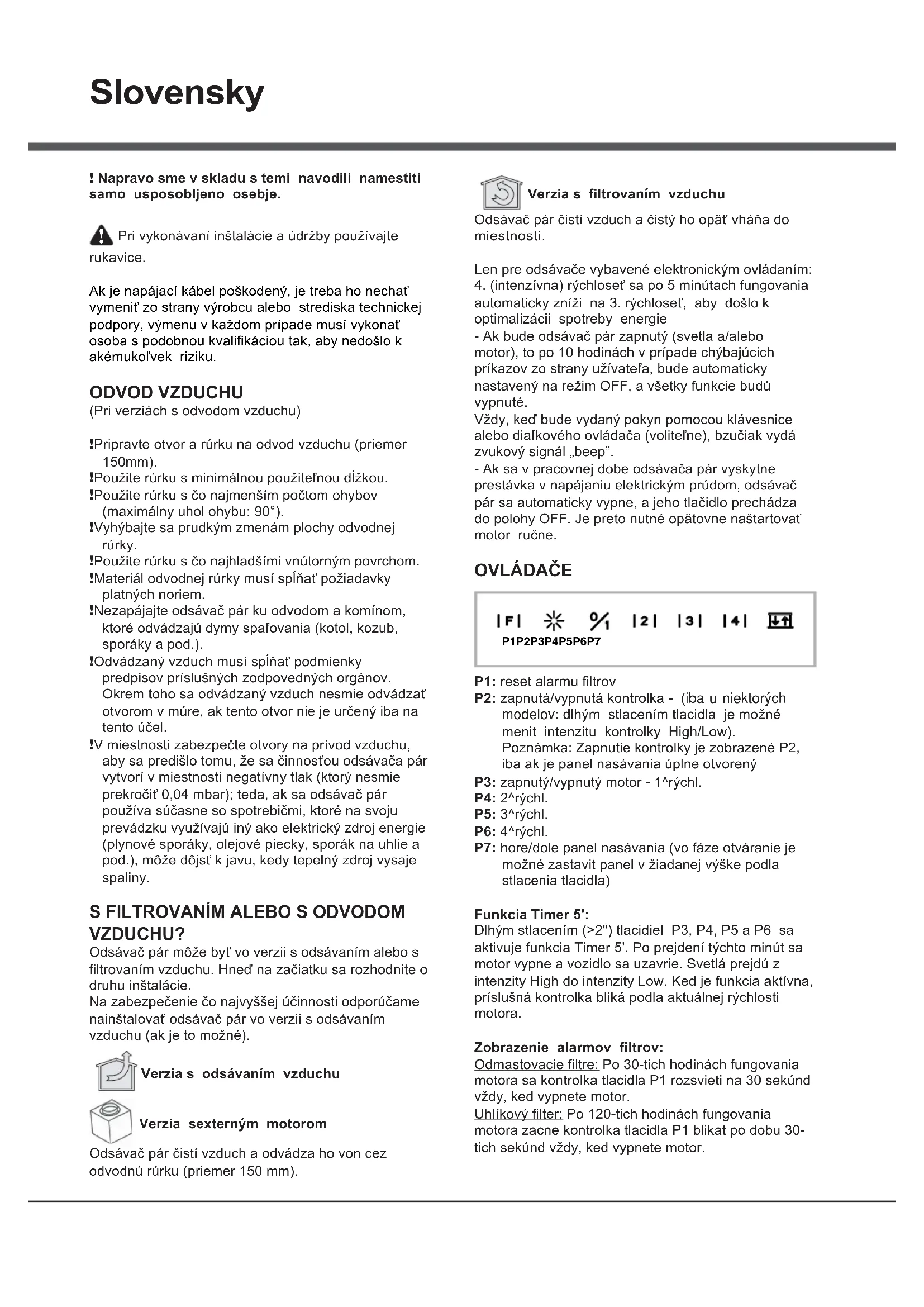

ODVOD VZDUCHU

(Pri verziách s odvodom vzduchu)

Pripravte otvor a rúrku na odvod vzduchu (priemer 150 mm).

Použite rúrku s minimálnou použiteľnou dĺžkou.

Použite rúrku s čo najmenším počtom ohybov (maximálny uhol ohybu: 90°).

Vyhýbajte sa prudkým zmenám prierezu odvodnej rúry.

Použite rúrku s čo najhladším vnútorným povrchom.

Materiál odvodnej rúrky musí spĺňať požiadavky platných noriem.

Nezapájajte odsávač pár ku odvodom a komínom, ktoré odvádzajú dymy spaľovania (kotol, kozub, sporák a pod.).

Odvádzaný vzduch musí spĺňať podmienky predpisov príslušných zodpovedných orgánov. Okrem toho sa odvádzaný vzduch nesmie odvádzať otvorom v múre, ak tento otvor nie je určený iba na tento účel.

V miestnosti zabezpečte otvory na prívod vzduchu, aby sa predišlo tomu, že sa činnosťou odsávača pár vytvorí v miestnosti negatívny tlak (ktorý nesmie prekročiť 0,04 mbar); teda, ak sa odsávač pár používa súčasne so spotrebičmi, ktoré na svoju prevádzku využívajú iný ako elektrický zdroj energie (plynové sporáky, olejové piecky, sporák na uhlie a pod.), môže dôjsť k javu, kedy tepelný zdroj vysaje spaliny.

S FILTROVANÍM ALEBO S ODVODOM VZDUCHU?

Odsávač pár môže byť vo verzii s odsávaním alebo s filtrovaním vzduchu. Hneď na začiatku sa rozhodnite o druhu inštalácie.

Verzia s odsávaním vzduchu

Verzia s externým motorom

Odsávač pár čistí vzduch a odvádza ho von cez odvodnú rúrku (priemer 150 mm).

Verzia s filtrovaním vzduchu

P2: zapnutá/vypnutá kontrolka - (iba u niektorých modelov: dlhým stlačením tlačidla je možné meniť intenzitu kontrolky High/Low). Poznámka: Zapnutie kontrolky je zobrazené P2, iba ak je panel nasávania úplne otvorený

P3: zapnutý/vypnutý motor - 1. rýchlosť.

P4: 2. rýchlosť.

P5: 3. rýchlosť.

P6: 4. rýchlosť.

P7: hore/dole panel nasávania (vo fáze otvárania je možné zastaviť panel v žiadanej výške podľa stlačenia tlačidla)

Funkcia Timer 5':

Dlhým stlačením (>2") tlačidiel P3, P4, P5 a P6 sa aktivuje funkcia Timer 5'. Po prejdení týchto minút sa motor vypne a vozidlo sa uzavrie. Svetlá prejdú z intenzity High do intenzity Low. Keď je funkcia aktívna, príslušná kontrolka bliká podľa aktuálnej rýchlosti motora.

Zobrazenie alarmov filtrov:

Odmastovací filter: Po 30-tich hodinách fungovania motora sa kontrolka tlačidla P1 rozsvieti na 30 sekúnd vždy, keď vypnete motor.

Uhlíkový filter: Po 120-tich hodinách fungovania motora začne kontrolka tlačidla P1 blikať po dobu 30-tich sekúnd vždy, keď vypnete motor.

OVLÁDAČE

|F|

P1

P2

P3

P4

P5

P6

P1: reset alarmu filtrov P2: zapnutý/vypnutý motor - 1. rýchlosť P3: 2. rýchlosť P4: 3. rýchlosť P5: 4. rýchlosť P6: hore/dole panel nasávania (vo fáze otvárania je možné zastaviť panel v žiadanej výške podľa stlačenia tlačidla)

Funkcia Timer 5':

Dlhým stlačením (>2") tlačidiel P2, P3, P4 a P5 sa aktivuje funkcia Timer 5'. Po prejdení týchto minút sa motor vypne a vozidlo sa uzavrie. Svetlá prejdú z intenzity High do intenzity Low. Keď je funkcia aktívna, príslušná kontrolka bliká podľa aktuálnej rýchlosti motora.

Zobrazenie alarmov filtrov:

Odmastovací filter: Po 30 hodinách fungovania motora sa kontrolka tlačidla P1 rozsvieti na 30 sekúnd vždy, keď vypnete motor.

Uhlíkový filter: Po 120 hodinách fungovania motora začne kontrolka tlačidla P1 blikať po dobu 30 sekúnd vždy, keď vypnete motor.

OVLÁDAČE

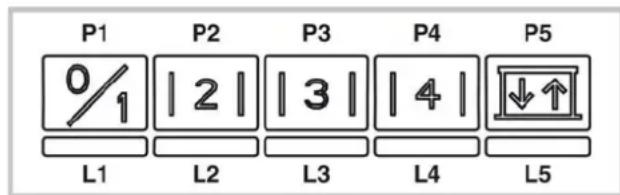

P1: zapnutý/vypnutý motor - 1. rýchlosť. P2: 2. rýchlosť. P3: 3. rýchlosť. P4: 4. rýchlosť. P5: hore/dole panel nasávania (vo fáze otvárania je možné zastaviť panel v žiadanej výške podľa stlačenia tlačidla)

Funkcia Timer 5':

Pri bežiacom motore dlhým stlačením tlačidiel P1 - P4 (v závislosti od nastavenej rýchlosti) aktivujete funkciu Timer 5' (5 minút). Keď je táto funkcia aktívna, bliká kontrolka príslušnej rýchlosti (L1 - L4). Po uplynutí 5 minút sa motor vypne a vozidlo sa zamkne.

Zobrazenie alarmov filtrov:

Po 30 hodinách funkcie motora svieti kontrolka L1 - L5 po dobu 30 sekúnd vždy, keď sa vypne motor.

Po 120 hodinách funkcie motora bliká kontrolka L1 - L5 po dobu 30 sekúnd vždy, keď sa vypne motor. Stlačením jedného z tlačidiel P1 - P5 na 2 sekundy vykonáte pri zobrazenom alarme RESET Alarmu.

POZOR

BEZPEČNOSTNÉ SYSTÉMY

Výrobok je za účelom správneho fungovania vybavený sériou bezpečnostných zariadení, ktoré slúžia aj na prevenciu prípadných zranení spôsobených jeho nepatričným používaním.

V každom prípade buďte pri používaní výrobku veľmi opatrní, maximálnu pozornosť venujte najmä jeho pohybujúcim sa súčastiam.

ALARM NA OVLÁDACOM PANELI (všetky modely)

1. Blikanie všetkých kontroliek LED: signalizuje zablokovanie teleskopického vozíka. Vyčkajte 30 sekúnd, potom stlačte tlačidlo UP/DOWN, čím sa vozík odblokuje.
2. Blikanie kontrolky LED tlačidla UP/DOWN: signalizuje nesprávne pripojenie predného panela filtrov. Uveďte panel do správnej polohy.

ÚDRŽBA

Pred čistením alebo vykonávaním údržby odpojte spotrebič od elektrického napájania.

Ak je svetlo LED poškodené, musí byť vymenené výrobcom, autorizovaným technickým servisom alebo osobou s podobnými kvalifikáciami, čo umožní predísť ohrozeniu každého druhu.

KEDY ČISTIŤ: aby sa predišlo riziku požiaru, čistite odsávač aspoň každé 2 mesiace.

ČISTENIE POVRCHU: používajte utierku navlhčenú vo vlažnej vode s neutrálnym čistiacim prostriedkom (pre lakované odsávače pár); používajte špecifické prípravky na antikorové, medené alebo mosadzné odsávače pár.

ČISTENIE VNÚTRA: používajte utierku (alebo kefku) namočenú v denaturovanom liehu.

ČO NESMIETE ROBIŤ: nepoužívajte abrazívne alebo korozívne prostriedky a prípravky (napríklad kovové drôtenky, veľmi tvrdé kefky, veľmi agresívne čistiace prípravky a pod.)

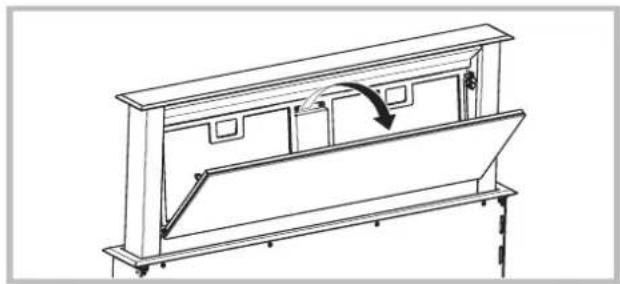

Čistenie filtrov na zachytávanie tukov

KEDY ČISTIŤ: aby sa predišlo riziku požiaru, čistite odsávač aspoň každé 2 mesiace.

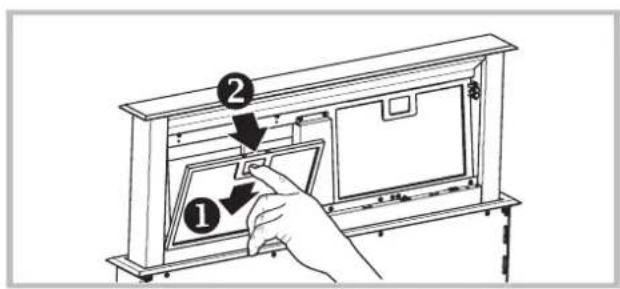

AKO VYBRAŤ FILTRE: treba zatlačiť dozadu úchytku nachádzajúcu sa vedľa rukoväte a potiahnuť filter smerom dole.

AKO ČISTIŤ FILTRE: umyte ich neutrálnym čistiacim prostriedkom ručne alebo v umývačke riadu. V

prípade umývania v umývačke riadu môže dôjsť k zmene farby filtrov, čo však v žiadnom prípade neovplyvní ich účinnosť.

Ak sa vám zdá, že niečo nefunguje správne, predtým, ako zavoláte prevádzku servisu, vykonajte nasledujúce jednoduché kontroly:

• Ak je výkonnosť odsávača pár slabá: Skontrolujte, či:
• Nastavená rýchlosť motora stačí na odsávanie uvoľneného množstva dymu a pár z prípravy jedál. -V kuchyni je dostatočné vetranie, ktoré zabezpečí dostatočný prívod vzduchu.
• Nie je opotrebovaný uhlíkový filter (v prípade odsávača pár s recirkuláciou vzduchu).
• Ak sa odsávač pár počas bežnej činnosti vypne: Skontrolujte, či:
• nedošlo k prerušeniu dodávky elektriny.
• nezasiahol dvojpolový bezpečnostný spínač.
