NÁVOD NA OBSLUHU RDD98001PN ROSIERES

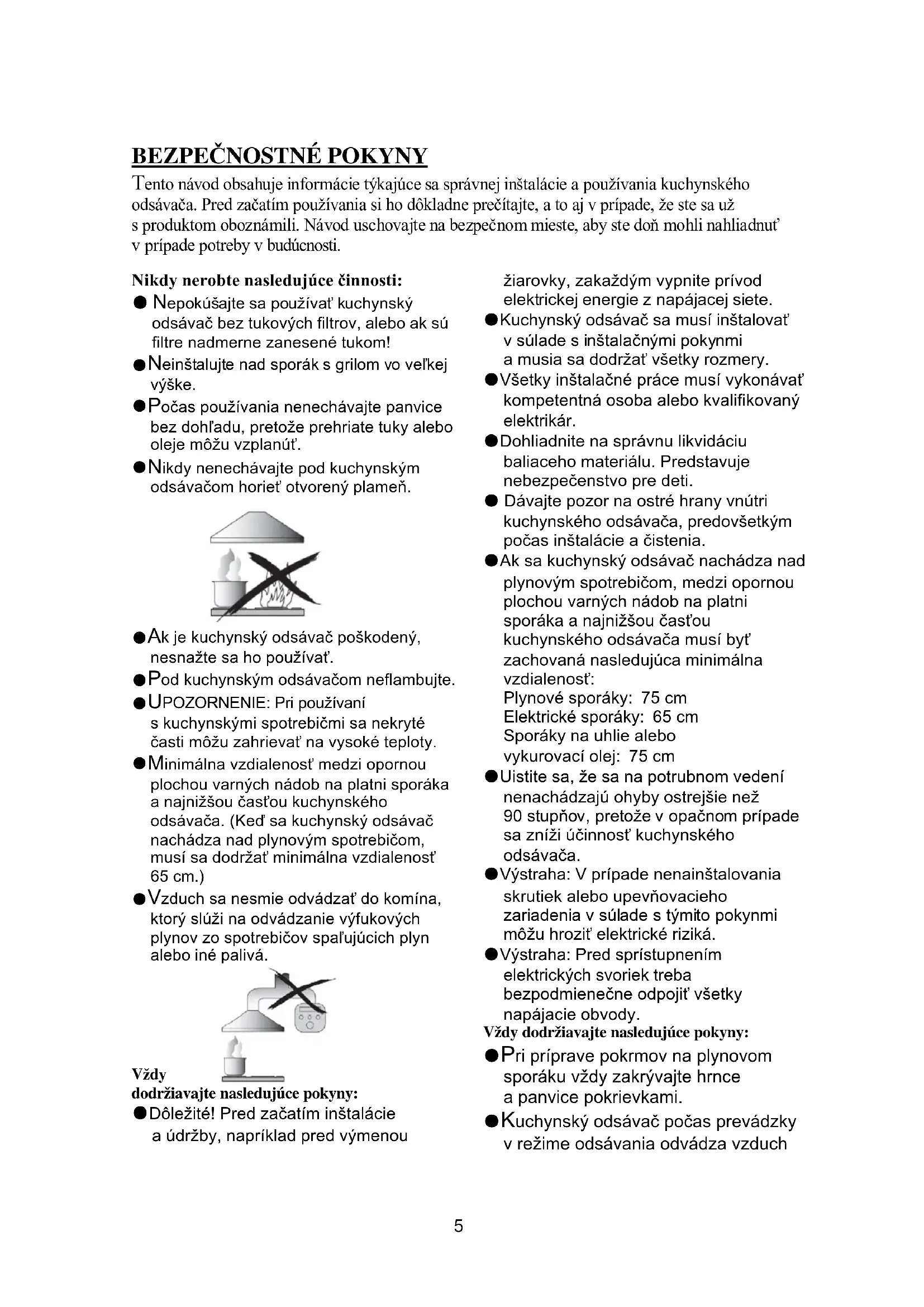

Tento návod obsahuje informácie týkajúce sa správnej inštalácie a používania kuchynského odsávača. Pred začatím používania si ho dôkladne prečítajte, a to aj v prípade, že ste sa už s produktom oboznámili. Návod uschovajte na bezpečnom mieste, aby ste doň mohli nahliadnuť v prípade potreby v budúcnosti. Nikdy nerobte nasledujúce činnosti: ● Nepokúšajte sa používať kuchynský odsávač bez tukových filtrov, alebo ak sú filtre nadmerne zanesené tukom!

Neinštalujte nad sporák s grilom vo veľkej výške.

Počas používania nenechávajte panvice bez dohľadu, pretože prehriate tuky alebo oleje môžu vzplanúť.

Nikdy nenechávajte pod kuchynským odsávačom horieť otvorený plameň.

Ak je kuchynský odsávač poškodený, nesnažte sa ho používať.

UPOZORNENIE: Pri používaní s kuchynskými spotrebičmi sa nekryté časti môžu zahrievať na vysoké teploty.

Minimálna vzdialenosť medzi opornou plochou varných nádob na platni sporáka a najnižšou časťou kuchynského odsávača. (Keď sa kuchynský odsávač nachádza nad plynovým spotrebičom, musí sa dodržať minimálna vzdialenosť 65 cm.)

Vzduch sa nesmie odvádzať do komína, ktorý slúži na odvádzanie výfukových plynov zo spotrebičov spaľujúcich plyn alebo iné palivá.

Vždy dodržiavajte nasledujúce pokyny: ●Dôležité! Pred začatím inštalácie a údržby, napríklad pred výmenou žiarovky, zakaždým vypnite prívod elektrickej energie z napájacej siete. ●Kuchynský odsávač sa musí inštalovať v súlade s inštalačnými pokynmi a musia sa dodržať všetky rozmery. ●Všetky inštalačné práce musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár. ●Dohliadnite na správnu likvidáciu baliaceho materiálu. Predstavuje nebezpečenstvo pre deti. ● Dávajte pozor na ostré hrany vnútri kuchynského odsávača, predovšetkým počas inštalácie a čistenia. ●Ak sa kuchynský odsávač nachádza nad plynovým spotrebičom, medzi opornou plochou varných nádob na platni sporáka a najnižšou časťou kuchynského odsávača musí byť zachovaná nasledujúca minimálna vzdialenosť: Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlie alebo vykurovací olej: 75 cm ●Uistite sa, že sa na potrubnom vedení nenachádzajú ohyby ostrejšie než 90 stupňov, pretože v opačnom prípade sa zníži účinnosť kuchynského odsávača. ●Výstraha: V prípade nenainštalovania skrutiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hroziť elektrické riziká. ●Výstraha: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojiť všetky napájacie obvody. Vždy dodržiavajte nasledujúce pokyny: ●Pri príprave pokrmov na plynovom sporáku vždy zakrývajte hrnce a panvice pokrievkami. ●Kuchynský odsávač počas prevádzky v režime odsávania odvádza vzduch 51z miestnosti. Dohliadnite na dodržiavanie vhodných opatrení týkajúcich sa vetrania. Kuchynský odsávač odstraňuje z miestnosti pachy, no neodstraňuje paru. ●Kuchynský odsávač pár je určený iba na použitie v domácnosti. ●Ak je prívodný kábel poškodený, musí ho vymeniť výrobca, jeho servisný zástupca alebo osoby s podobnou kvalifikáciou, aby sa predišlo nebezpečenstvu. ●Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí môžu používať tento spotrebič, ak sú pod dohľadom alebo dostali pokyny týkajúce sa bezpečného používania spotrebiča a ak rozumejú možným rizikám. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu nesmú vykonávať deti bez dozoru. Vždy dodržiavajte nasledujúce pokyny: ●Upozornenie: Spotrebič a jeho nekryté časti sa počas prevádzky môžu zahrievať na vysoké teploty. Dávajte pozor, aby ste sa nedotkli nahriatych prvkov. Deti mladšie než 8 rokov nesmú mať prístup k zariadeniu, pokiaľ nie sú pod neustálym dozorom. ●Ak sa kuchynský odsávač používa súčasne so spotrebičmi spaľujúcimi plyn alebo iné palivá, treba zaistiť dostatočné vetranie miestnosti. ●Ak sa nevykonáva čistenie v súlade s pokynmi, hrozí riziko požiaru. ●Je potrebné zaistiť plnenie nariadení týkajúcich sa odvádzania vzduchu. ●Spotrebič pravidelne čistite podľa postupu uvedeného v kapitole ÚDRŽBA. ●Z bezpečnostných dôvodov používajte iba tie veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu. ●Podrobné informácie o postupe a intervaloch čistenia nájdete v časti tohto návodu na obsluhu venovanej údržbe a čisteniu. ●Deti bez dozoru nesmú čistiť spotrebič ani vykonávať jeho bežnú údržbu. ●Keď sa kuchynský odsávač používa súčasne so spotrebičmi napájanými inou než elektrickou energiou, záporný tlak v miestnosti nesmie prekročiť 4 Pa (4 x 10-5 bar). ●VÝSTRAHA: Nebezpečenstvo požiaru: na povrch varnej dosky neodkladajte žiadne predmety. ●Nepoužívajte parný čistič. ●Požiar sa NIKDY nepokúšajte hasiť vodou. Vypnite spotrebič a potom zakryte plameň napr. pokrievkou alebo hasiacou dekou.

52INŠTALÁCIA (ODVETRÁVANIE DO EXTERIÉRU) Ak máte vyvedený výstup do exteriéru, kuchynský odsávač môžete pripojiť podľa nasledujúceho obrázka pomocou odsávacieho vedenia (nehorľavá smaltovaná hliníková flexibilná rúra s vnútorným priemerom 150 mm). Pred inštaláciou vypnite zariadenie a odpojte ho od elektrickej zásuvky.

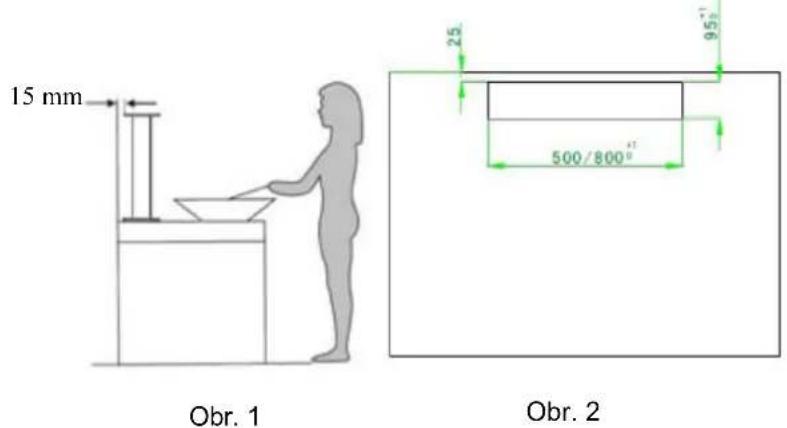

1. Medzi kuchynským odsávačom a stenou musí byť zachovaná vzdialenosť

minimálne 15 mm. (Pozri obr. 1)

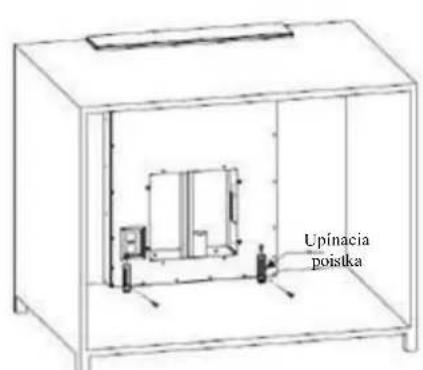

2. Odsávač osaďte do otvoru v skrini. (Pozri obr. 2) Na upevnenie odsávača použite 4

skrutky ST4 x 8, skrutku ST4 x 14 a upínaciu poistku. (Pozri obr. 3)

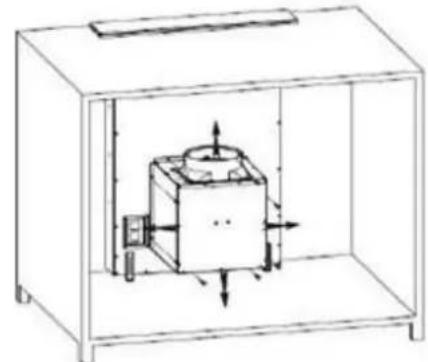

3. Kryt a odsávač pripojte pomocou 8 skrutiek M10 x 10. Používateľ môže zvoliť smer

fúkania nahor, nadol, doľava alebo doprava v závislosti od priestoru v skrini. (Pozri obr. 4)

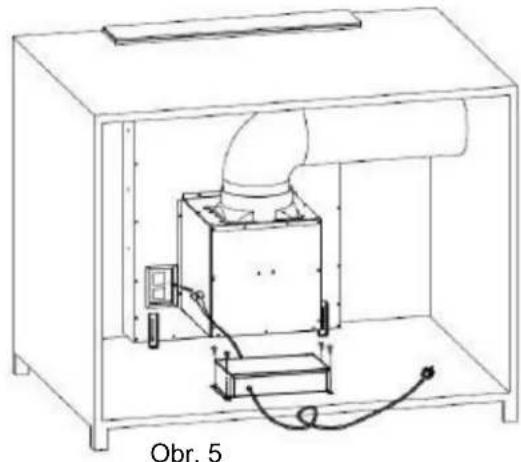

4. Rúru pripevnite na výstup a pomocou 4 skrutiek ST4 x 14 namontujte dosku

plošných spojov, pripojte napájanie a dokončite inštaláciu. (Pozri obr. 5) 15 mm Obr. 1 Obr. 2 Obr. 3 Obr. 4 Upínacia poistka 53VÝSTRAHA:

Z bezpečnostných dôvodov používajte iba tie veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.

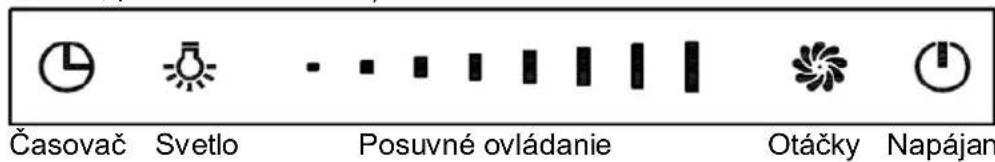

prípade nenainštalovania skr utiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hroziť elektrické riziká. Začatie používania kuchynského odsávača Posuvné ovládanie Tento systém ovládania pozostáva z dvoch častí – napájacieho panela a dotykového panela. Na dotykovom paneli sa nachádza päť funkčných tlačidiel (napájanie, otáčky, svetlo, časovač, posuvné ovládanie). Časovač Svetlo Posuvné ovládanie Otáčky Napájanie Ovládanie funkcií 1Zapnite napájanie. Odsávač sa uvedie do pohotovostného režimu a rozsvieti sa podsvietenie, ktoré zhasne, ak nevykonáte žiadnu činnosť po dobu 5 sekúnd. Ak chcete znova začať používať odsávač, dotykom na ktorékoľvek tlačidlo ukončite pohotovostný režim. 2 Dotknite sa tlačidla napájania na 2 sekundy, odsávač sa vysunie nahora uvedie sa do chodu na prvom stupni otáčok. Znova sa na 2 sekundy dotknite tlačidla napájania , odsávač sa zasunie nadol a prestane pracovať. Ak zastavíte odsávač bez zastavenia motora, po opätovnom otvorení odsávača sa zariadenie uvedie do chodu s otáčkami, ktoré boli použité naposledy.

2.1 Ak stlačíte tlačidlo napájania , keď sa odsávač presúva nahor alebo nadol,

odsávač sa prestane pohybovať, ale motor bude bežať naďalej. Po opätovnom stlačení tlačidla napájania sa odsávač znova uvedie do pohybu. Obr. 5

543. Zapnutie a vypnutie motora a nastavenie otáčok:

3.2 Ako postupovať pri nastavovaní otáčok? Dotknite sa tohto miesta

a posúvajte po ňom prstom. Keď prst zastavíte na prvom alebo druhom dieliku, motor bude bežať s najnižšími otáčkami. Keď prst zastavíte na treťom alebo štvrtom dieliku, motor bude bežať na druhom stupni otáčok. Keď prst zastavíte na piatom alebo šiestom dieliku, motor bude bežať na treťom stupni otáčok. Keď prst zastavíte na siedmom alebo ôsmom dieliku, motor bude bežať s najvyššími otáčkami.

4.3 Keď sa dotknete tlačidla svetla , pilotné svetlo začne blikať. Keď bliká pilotné

svetlo, posúvaním tlačidla môžete regulovať intenzitu osvetlenia. Po aktivovaní režimu regulácie intenzity osvetlenia možno regulovať intenzitu osvetlenia posuvným regulátorom . Posuvný regulátor má 8 dielikov, pričom každý zodpovedá jednému stupňu intenzity osvetlenia. Keď sa dotknete posuvného regulátora , posuniete ho na jeden dielik a ten sa rozsvieti, osvetlenie bude svietiť s príslušnou intenzitou. Použiť možno aj tlačidlá ručného ovládania: dotykom na tlačidlo zapnete pilotné svetlo počas prevádzky odsávača a osvetlenie bude svietiť s príslušnou intenzitou. Pilotnésvetlo prestane blikať, ak sa v priebehu 15 s nevykoná žiadna úprava funkcie.

5. Tlačidlo časovača

5.1 Dotknite sa tlačidla časovača , keď svieti svetlo alebo beží motor. Odsávač sa

prepne do režimu časovača. Keď bliká pilotné svetlo časovača, posúvaním tlačidla vyberte sekciu časovača. Tlačidlo časovača je v režime časovača rozdelené na osem sekcií, konkrétne: 5 – 10 – 15 – 20 – 25 – 30 – 35 – 40. Dotykom na tlačidlo časovača uveďte časovač do prevádzky po výbere sekcie časovača. Prípadne sa časovač uvedie do prevádzky automaticky po 5 s. Po dokončení odpočítavania časovača sa motor a osvetlenie automaticky vypnú, odsávač sa uvedie do pohotovostného režimu a dekoratívny kryt sa automaticky zatvorí.

5.2 Ak použijete funkciu časovača znova, keď je zapnuté napájanie, v prípade dotyku na

tlačidlo časovača bez nastavovania času sa použije čas, ktorý bol nastavený naposledy. Po uplynutí 5 s sa začne odpočítavanie po sekundách. Po novom nastavení sa použije nový čas. Keď je zapnutý časovač a dotknete sa tlačidla nastavenia otáčok alebo regulácie intenzity osvetlenia, funkcia časovača sa automaticky deaktivuje.

55RIEŠENIE PROBLÉMOV

Chyba Možná príčina Riešenie Svetlo svieti, ale motor nepracuje Vypnutý spínač ventilátora Vyberte polohu spínača ventilátora. Porucha spínača ventilátora Obráťte sa na servisné stredisko. Porucha motora Obráťte sa na servisné stredisko. Svetlo nesvieti, motor nepracuje Vypálené poistky v dome. Resetujte/vymeňte poistky. Voľný alebo odpojený napájací kábel Kábel znova zapojte do elektrickej zásuvky. Zapnite elektrickú zásuvku. Únik oleja Nedostatočné utesnenie jednosmerného ventilu a výstupu Odmontujte jednosmerný ventil a utesnite tesniacim prostriedkom. Únik cez pripojenie komína a cez kryt Odmontujte a utesnite komín. Svetlá nesvietia Rozbité/chybné žiarovky Vymeňte žiarovky podľa tohto pokynu. Nedostatočné odsávanie Príliš veľká vzdialenosť medzi kuchynským odsávačom a vrchnou časťou sporáka Kuchynský odsávač namontujte do správnej vzdialenosti. Kuchynský odsávač sa nakláňa Nedostatočne utiahnutá upevňovacia skrutka Utiahnite závesnú skrutku a uveďte ju do vodorovnej polohy. POZNÁMKA: Všetky opravy elektrických komponentov tohto spotrebiča musia prebiehať v súlade s platnými miestnymi, štátnymi a federálnymi zákonmi. V prípade akýchkoľvek pochybností sa obráťte sa servisné stredisko, skôr než sa pustíte do takýchto prác. Zariadenie pred otvorením vždy odpojte od zdroja napájania.

• Vonkajšie povrchy sú citlivé a možno ich poľahky poškriabať alebo odrieť, preto dodržiavajte pokyny týkajúce sa čistenia, aby ste dosiahli najlepšie možné výsledky bez poškodenia. VŠEOBECNÉ Údržbu a predovšetkým čistenie vykonávajte na vychladnutom spotrebiči. Dávajte pozor, aby sa na povrchy nedostali zásadité ani kyslé látky (citrónová šťava, ocot a pod.).

56NEHRDZAVEJÚCA OCEĽ

Nehrdzavejúca oceľ sa musí pravidelne (každý týždeň) čistiť, aby sa zaistila dlhá životnosť. Na osušenie po čistení použite čistú, jemnú handričku. Môže sa používať špeciálna čistiaca kvapalina na nehrdzavejúcu oceľ. POZNÁMKA: Utieranie vykonávajte v smere pozdĺž textúry nehrdzavejúcej ocele, aby na nej nezostali nevzhľadné šmuhy.

POVRCH OVLÁDACIEHO PANELA

Vložku ovládacieho panela možno čistiť teplou mydlovou vodou. Pred čistením sa uistite, či je handra čistá a dôkladne vyžmýkaná. Po čistení utrite zvyšnú vlhkosť suchou, jemnou handričkou. Dôležité Používajte neutrálne čistiace prostriedky a nepoužívajte agresívne čistiace chemikálie ani silné čistiace prostriedky určené na použitie v domácnosti alebo produkty obsahujúce brúsivá, pretože negatívne vplývajú na vzhľad výrobku, môžu odstrániť symboly vytlačené na ovládacom paneli a ich použitie povedie k zániku záruky od výrobcu.

DRÔTENÉ TUKOVÉ FILTRE

Drôtené filtre sa dajú čistiť ručne.

• Filter s aktívnym uhlím ponorte približne na 10 minút do roztoku teplej vody a jemného čistiaceho prostriedku. Hliníkový filter Drážka Filter s aktívnym uhlím Hliníkový filter 57• Vyčistite jemnou handričkou/kefou. Dôkladne opláchnite a osušte.

Filter čistite každý mesiac. Ak odsávač používate viac než 2 hodiny denne, čistenie odporúčame vykonávať častejšie.

• Filter vymieňajte včas v závislosti od toho, ako často sa odsávač používa! Vždy používajte originálne filtre od výrobcu. Osádzanie filtrov

10 min. 1 MESIAC MAX. 65 °C 1 MESIAC MAX. 65 °C Hliníkový filter Železný drôt Filter s aktívnym

• Presvedčte sa, či je filter bezpečne zaistený. V opačnom prípade by sa mohol uvoľniť a spôsobiť nebezpečenstvo.

• Po osadení filtra s aktívnym uhlím dôjde k zníženiu odsávacieho výkonu.

Výmenu žiarovky musí vykonávať výrobca, jeho servisný zástupca alebo osoby s podobnou kvalifikáciou. Pred začatím vykonávania akýchkoľvek prác na spotrebiči vždy vypnite pr ívod e lektrickej ener gie. P ri manipulácii s o žiarovkou sa u istite, že j e úp lne ch ladná, až potom j u uchopte do rúk.

Pri manipulácii so žiarovkami použite na uchopenie žiaroviek handričku ale bo rukavice, aby nedošlo ku kontaktu t elesnej vlhkosti so žiarovkou, pretože to môže viesť k skráteniu životnosti žiarovky. Výmena svetla LED

Poznámka: Pred začatím vykonávania výmeny vypnite napájanie kuchynského odsávača a odpojte ho od zásuvky. Výmenu svetla smie vykonávať iba kvalifikovaný servisný personál.

• Kód ILCOS D tejto žiarovky je: DSL-5-S-450 – max. wattový výkon: 5 W – rozsah napätia: 12 V DC

Tento výrobok je označený symbolom selektívneho triedenia odpadu z elektronických zariadení. To znamená, že tento výrobok sa nesmie likvidovať spolu s komunálnym odpadom, ale vzťahuje sa naň systém selektívneho zberu v súlade so smernicou 2012/19/EÚ. Následne sa recykluje alebo zlikviduje tak, aby sa minimalizoval negatívny vplyv na životné prostredie. Elektrické a elektronické výrobky predstavujú potenciálne nebezpečenstvo pre životné prostredie a ľudské zdravie, keďže obsahujú nebezpečné látky. Ďalšie informácie poskytnú na požiadanie miestne alebo regionálne úrady. POZNÁMKA: Nasledujúce informácie slúžia na zníženie celkového negatívneho vplyvu procesu varenia na životné prostredie (napr. spotreba energie). (1) Kuchynský odsávač nainštalujte na vhodné miesto s účinným vetraním. (2) Kuchynský odsávač pravidelne čistite, aby nedošlo k upchatiu vzduchového kanála. (3) Po varení nezabudnite vypnúť svetlo kuchynského odsávača. (4) Po varení nezabudnite vypnúť kuchynský odsávač. 59INFORMÁCIE TÝKAJÚCE SA LIKVIDÁCIE Spotrebič nelikvidujte spôsobom, ktorý nie je uvedený v tomto návode na použitie. Likvidáciu spotrebiča nesmie vykonávať používateľ. Po uplynutí prevádzkovej životnosti sa spotrebič nesmie likvidovať spolu s komunálnym odpadom. Poradenstvo v súvislosti s recykláciou vám poskytnú miestne úrady alebo predstavitelia samosprávy.
