MANUALE UTENTE RDD98001PN ROSIERES

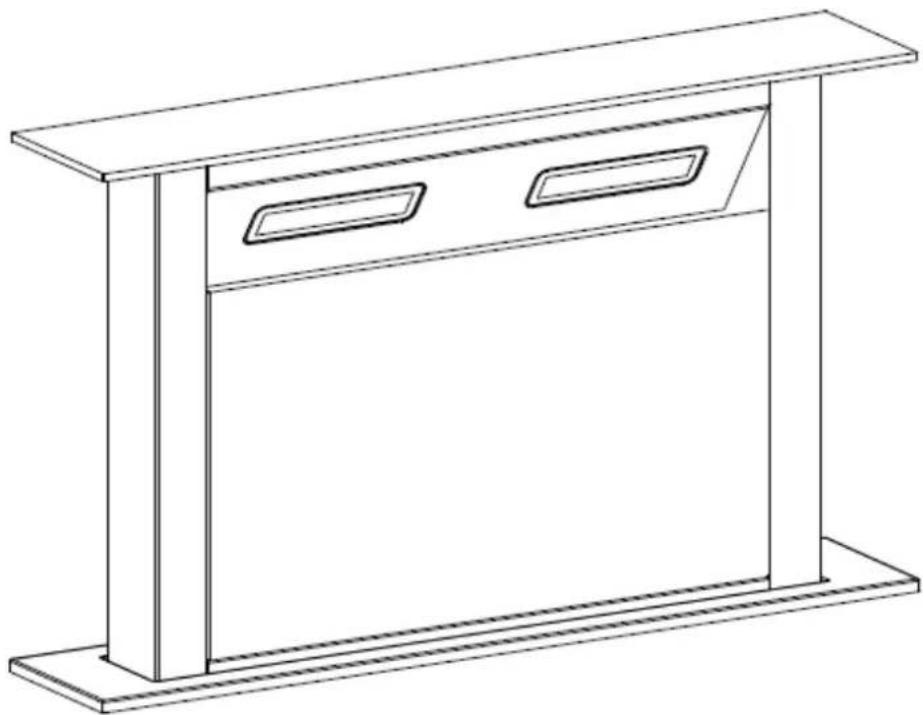

Cappa per cucina Manuale di istruzioni

#

1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
2. Installazione
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Funzionamento della cappa
4. Soluzione dei problemi
5 .Pulizia e manutenzione
6 . Protezione dell'ambiente

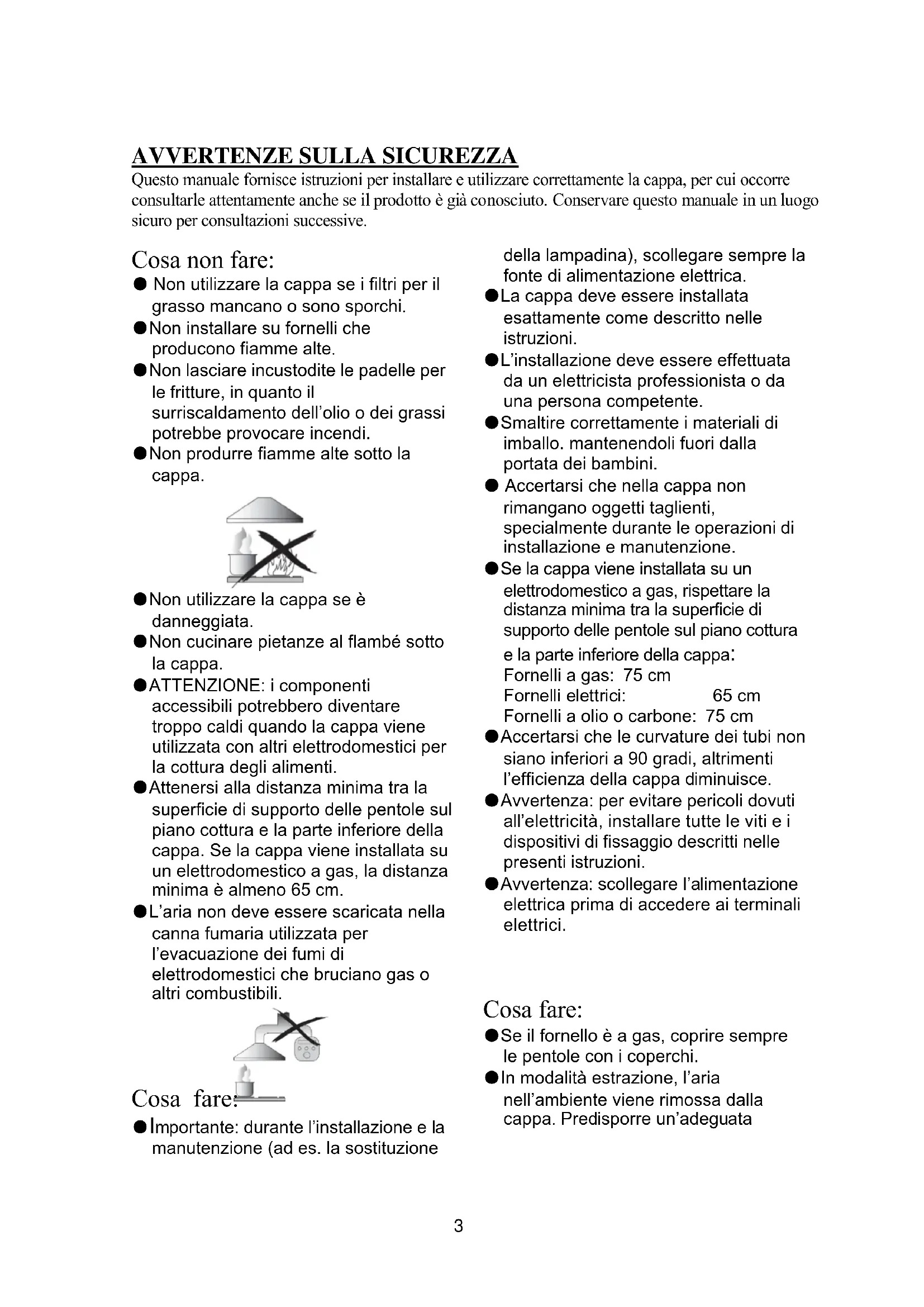

AVVERTENZE SULLA SICUREZZA

Questo manuale fornisce istruzioni per installare e utilizzare correttamente la cappa, per cui occorre consultrale attendamenteanche se il prodotto è più conosciuto. Conservare questo manuale in un luogo sicuro per consultazioni successive.

Cosa non fare:

Nonutilizzare la cappa se i filtri per il grasso mancano o sono sporchi.
Non installare su fornelli che producono fiamme alte.
Non lasciare incustodite le padelle per le fritture, in quanto il surriscaldamento dell'olio o dei grassi potrebbe provocare incendi.
Non produit fiamme alte sotto la cappa.

Nonutilizzarelacappa se edanneggiata.
Non cucinare pietanze al flambé sotto la cappa.
ATTENZIONE: i componenti accessibili potrebbero divertare troppo caldi quando la cappa viene utilizzata con altri elettrodomestici per la cottura degli alimenti.
- Attenersi alla distanza minima tra la superficie di supporto delle pentole sul piano cottura e la parte inferiore della cappa. Se la cappa viene installata su un elettrodomestico a gas, la distanza minima è almeno 65 cm.
L'aria non deve essere scaricata nella canna fumaria utilizzata per l'evacuazione dei fumi di elettrodomestici che bruciano gas o altri combustibili.

Cosa fare:

• Importante: durante l'installation e la manutenzione (ad es. la sostituzione

della lampadina), scollegare sempre la fonte di alimentazione elettrica.

La cappa deve essere installata esattamente come descririto nelle istruzioni.
L'installazione deve essere effettuata da un elettricista professionista o da una persona competente.
Smaltire correttamente i materiali di imballo. mantenendoli fuori alla portata dei bambini.
- Accertarsi che nella cappa non rimangano oggetti taglienti, specialmente durante le operazioni di installmente e manutenzione.
Se la cappa viene installata su un elettrodomestico a gas, rispetto la distance minima tra la superficie di supporto delle pentole sul piano cottura e la parte inferiore della cappa: Fornelli a gas: 75 cm Fornelli elettrici: 65 cm Fornelli a olio o carbone: 75 cm
- Accertarsi che le curvature dei tubi non siano inferiori a 90 gradi, altrimenti l'efficienza della cappa diminuisce.
- Avverenza: per evitare pericoli dovuti all'elettricità, installare tutte le viti e i dispositivi di fissaggio descritti nelle presenti istruzioni.
- Avverenza: scollegare l'alimentazione elettrica prima di accedere ai terminali elettrici.

Cosa fare:

Se il fornello è a gas, coprire sempre le pentole con i coperchi.
In modalità estrazione, l'aria nell'ambiente viene rimossa dalla cappa. Predisporre un'adeguata

ventilazione. La cappa elimina gli odori dall'ambiente, ma non il vapore.

• La cappa deve essere utilizzata solo in ambienti domestici.

Se il cavo di alimentazione è danneggiato delve essere sostituito dal produttore, da un rappresentante o da una persona competente per evitare rischi.
- Questo elettrodomestico più essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo se sono controllate o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini sulla supervisione.

Cosa fare:

• Attenzione: l'elettrodomestico e i componenti accessibili potrebbero divertare molto caldi durante l'uso. Non

toccare le resistenze. Tenere lontani i bambini di età inferiore a 8 anni o sorvegliarli continuamente.

Se la cappa viene utilizzata assieme a elettrodomestici che bruciano gas o altri combustibili, predisporre un'adeguata ventilazione dell'ambiente.
Per evitare il rischio di incendi, eseguire le operazioni di pulizia come descrizione nelle istruzioni.
- Attenersi scrupolosamente alle norme e ai regolamenti inerenti allo scarico dell'aria.
Pulire periodicamente l'elettrodomestico con il metododelcritto nel capitolo MANUTENZIONE.
Per motivi di sicurezza,utilizzare solo viti o dispositivi di montaggio delle dimensioni consigliate nel presente manuale di istruzioni.
- Per la frequenza e il metod di pulizia,fare riferimento alle istruzioni dettagliate contenute nella sezione dedicata alla pulizia e alla manutenzione.
La pulizia e la manutenzione non devono essere effettuate dai bambini alla supervisione.
Se la cappa viene utilizzata contemporaneamente ad altri elettrodomestici alimentati con fonti alternative all'elettricità, la pressione negativa dell'ambiente non deve essere superiore a 4 Pa (4× 10^-5 bar).
- AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura.
Non adoperare elettrodomestici per la pulizia a vapore.
In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e copire la fiamma con un coperchio o una coperta antincendio.

INSTALLAZIONE (SCARICO ESTERNO)

Se è disponibile uno scarico esterno, è possibile collegare la cappa a un condotto di estrazione (smaltato, in alluminio, tubo flessibile o materiale non infammabile con diametro esterno di 150 mm) come illustrato nella figura seguente.

Prima dell'installazione, staccare la spina alla presa.

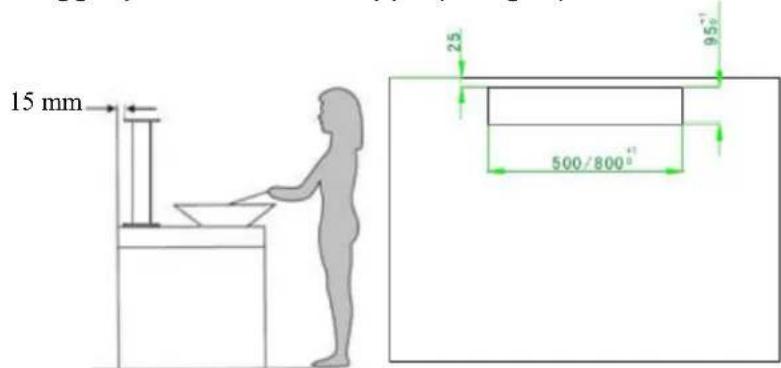

1. Collocare la cappa a una distanza minima di 15 mm alla partete (v. Fig. 1).

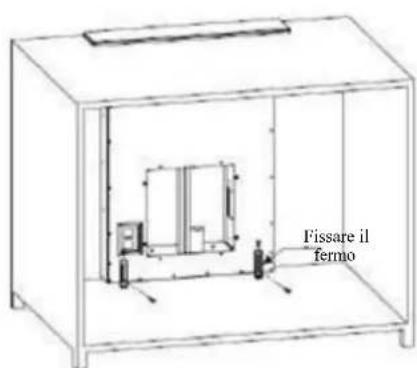

2. Collocare la cappa nel foro del vano (v. Fig. 2). Utilizzato 4 viti ST48 e ST414 e il dispositivo di fissaggio per bloccare la cappa (v. Fig. 3).

Figura 1
Figura 2

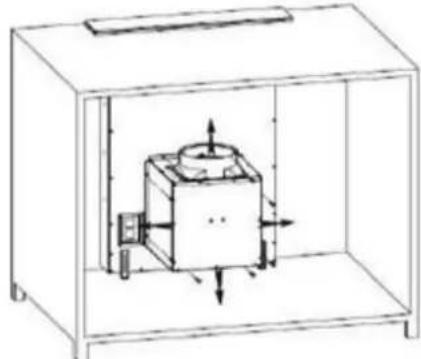

3.Collegare l'involucro e la cappa con 8 viti M10*10, scegliendo la direzione di aerazione (in alto, in basso, a sinistra o a destra) in base allo spazio del vano (v. Fig. 4).

Figura 3

Figura 4

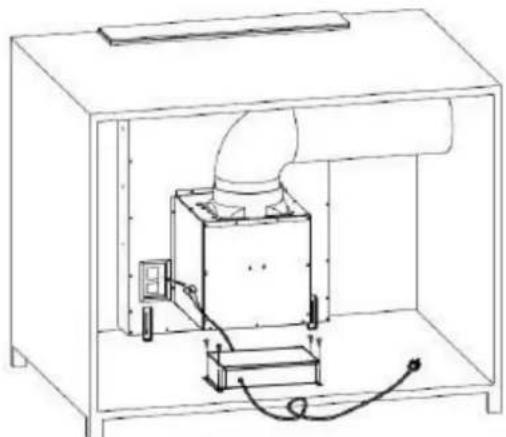

1. Fissare il tubo allo scarico e utilizzato 4 viti ST4*14 per il fissaggio al vano PCB, collegare l'alimentazione e terminare l'installazione (v. Fig. 5).

Figura 5

AVVERTENZA:

Per m otivi di si curezza, ut ilizzare s olo v dispositivi di m ontaggio delle di mension consigliate nel presente manuale di istruzioni.
Per evi tare p ericoli dovuti al l'elettricità, installare tutte le viti e i dispositivi di fissaggio descritti nelle presenti istruzioni.

Funzionamento della cappa

Controllo a scorrimento

Ilsystemadi controlo ècostituito da due elementi:pannello di alimentazione e pannello tattile.

Il pannello tattile include cinque pulsanti (accensione, velocità, illuminazione, timer, controlled a scorrimento)

Timer Illuminazione Controllo a scorrimento Velocità Alimentazione

Funzionamento

1All'accensione, la cappa rimane in standby con retroilluminazione che si spegni dopo 5 secondi se non viene utilizzata. Per riutilizzato la cappa, toccare un tasting.

2 Toccando il pulsante di accensione ① per 2 secondi, la cappa si prepe ed entra in

funzione alla prima velocità. Toccando nuovamente il pulsante © di accensione per 2 secondi, la cappa si chiude e si spegne. Se si arresta la cappaenza arrestare il motore, quando si riaccende riprende a funzionare all'ultima velocità impostata.

2.1 Premendo il pulsante di accensione, quandola cappa si après o si chiude, la cappa si blocca e il motore rimane in funzione. Premendo nuovamente il pulsante

di accensione, la cappa riprende a muoversi.

1. Accensione/spegnimento del motore e impostazione della velocità:

3.1 Toccando il pulsante della velocità, il motore si accende; toccando nuovamente il pulsante, il motore si spegne.

3.2 Impostazione della velocità Toccare l'area facendo scorrere il dito. Arrestando il dito in corrispondenza del primo o del secondo punto, il motore si accende alla velocità minima; arrestando il dito in corrispondenza del terzo o del quarto punto, il motore funziona alla seconda velocità; arrestando il dito in corrispondenza del quinto o del sesto punto, il motore funziona alla terza velocità; arrestando il dito in corrispondenza del settimo o dell'ottavo punto, il motore funziona alla velocità massima.

4.Illuminazione: :

4.1. Dopo l'apertura della cappa, la luce rimane accesa automaticamente per 8-10 secondi.
4.2 Toccando il pulsante dell'illuminazione " , la lampada si spegne. Toccando nuovamente il pulsante dell'illuminazione " , la lampada si accende.
4.3 Toccando il pulsante dell'illuminazione " , la spia lampeggia. Scorrere il pulsante " per controllare l'intensità della luce quando la spia lampeggia.

Passando al controllo dell'intensità della luce, il pulsante di scorrimento "■" controlling l'intensità luminosa. Per l'illuminazione sono disponibili 8 positivi per regolare l'intensità luminosa. Toccando il pulsante di scorrimento "■" e scorrendo su una posizione, la luce si accende con l'intensità luminosa correspondente. É

possible又能 utilizezare i tasti manuali, toccando il pulsante per azionare la cappa in corrispondenza di una spia per ottener e l'intensità luminosa corrispondente. Se non viene effettuata alcuna regolazione, la spia smette di lampeggiare dopo 15 secondi.

1. Pulsante del timer

5.1 Toccando il pulsante del timer "O" quando è accesa la luce o il motore è in funzione, la cappa passa alla modalità timer. Quando la spia del timer lampeggia, scorrere il pulsante "per selezionare la funzione timer. Il pulsante del timer predeve 8 posizioni: 5-10-15-20-25-30-35-40. Toccare il pulsante del timer "O" per accedere alla funzione timer. In alternatively, la funzione timer si attiva automaticamente dopo 5 secondi. Il motore e la luce si spengono automaticamente alla scadenza del timer, la cappa passa in standby e il coperchio decorativo si chiude automaticamente. 5.2 Per riutilizzare la funzione timer all'accensione, toccare il pulsante del timer sera impostare il tempo; la cappa utilizzerià l'ultimo tempo impostato precedentente, diminuendolo dopo 5 secondi; impostando un altro tempo, funzionera per il nuovo tempo impostato. Toccando il pulsante della velocità o controlling l'intensità luminosa con il timer in funzione, la funzione timer si annulla automaticamente.

SOLUZIONE DEI PROBLEMI

Guasto	Causa possibile	Soluzione
La luce si accende ma il motore non funziona.	Interruttore del ventilatore spento.	Scegliere una posizione di funzionamento del ventilatore.
	L'interruttore del ventilatore non funziona.	Rivolgersi al centro assistenza.
	Il motore non funziona.	Rivolgersi al centro assistenza.
La luce non si accende ma il motore funziona.	Fusibili dell'impianto bruciati.	Resetture o sostuire i fusibili.
	Cavo di alimentazione allentato o scollegato.	Inserire la spina nella presa di corrente. Accendere la cappa.
Perdita d'olio.	Valvola a 1 via o scarico non sigillati perfettamente.	Staccare la valvola a 1 via e sigillarla.
	Perdita dal collegamento del camino edel coperchio.	Smontare il camino e sigillarlo.
La luce non funziona.	Lampadina guasta.	Sostituire la lampadina come indicato nelle istruzioni.
Aspirazione insufficiente	La distanza tra la cappa e il fornello a gas è eccessiva.	Rimontare la cappa a una distanza corretta.
La cappa si inclina.	La vite di fissaggio non è stata stretta a sufficientia.	Stringere la vite di fissaggio per collocare la cappa orizzontale.

NOTA: Eventuali riparazioni elettriche all'elettrodomestico devono essere conformi alle normative nazionali e locali. In caso di dubbi, rivolgersi al centro assistenza.

Prima di smontare l'elettrodomestico, scollegarlo sempre nella fonte di alimentazione elettrica.

PULIZIA E MANUTENZIONE

Attenzione:

• Prima di eseguire le operazioni di pulizia e manutenzione, scollegare la cappa alla fonte di alimentazione elettrica. Accertarsi che la cappa sia spenta e che la spina sia staccata alla presa.

• Le superfici esterne sono sensibili ai graffiti e alle abrasioni, per cui atteneri scrupolosamente alle istruzioni per la pulizia per otteneri migliorari risultati possibilirawnanzi.

GENERALITA

La pulizia e la manutenzione devono essere eseguite con l'elettrodomestico freddo, specialmente la pulizia. Non lasciare sostanze acide o alcaline (ad es. aceto o succo

di limone)sulle superfici.

ACCIAO INOX

L'acciaio inox richiede una pulizia regolare (ad es. agli settimana) per ottimizzarne la durata. Pulire con un panno morbido e pulito. É possible utilizzato detergenti liquidi per acciaio inox.

NOTA:

strofinare lungo la trama dell'acciaio inox per evitare graffi trasversali antiestetici.

SUPERFICIE DEL PANNELLO DI CONTROLLO

Pulire le incrostazioni sul pannello di controllo con acqua calda e sapone. Utilizzare un panno pulito e ben strizzato. Per eliminare l'umidità in effesso dopo la pulizia, adoperare un panno morbido.

Importante

Utilizzare detergenti neutri, evitando l'impiego di sostanze chimiche, detersivi potenti o prodotti contenti abrasivi, per evitare macchie o graffiti che annullano la garanzia del produttore.

FILTRI ANTIGRASSO A MAGLIA

I filtri a maglia possono essere puliti manualemente.

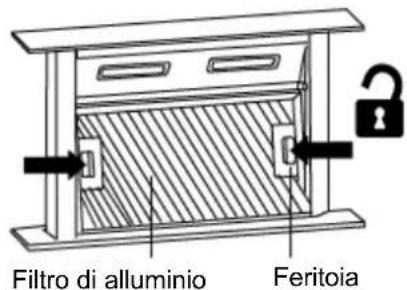

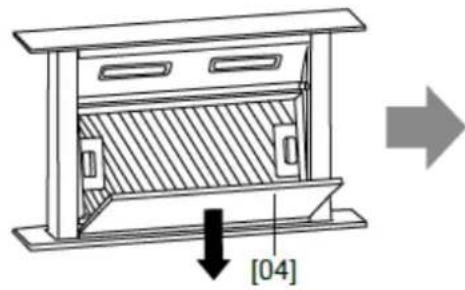

• Rimuovere il pannello decorativo [04] e strofinario con un panno umido per pulirlo. Smontare il filtr di alluminio tenendo premute le 2 feritoie.

• Capovolgere il filtro di alluminio. Staccare il filtro a carbone.

Filtro a carbone
Filtro di alluminio

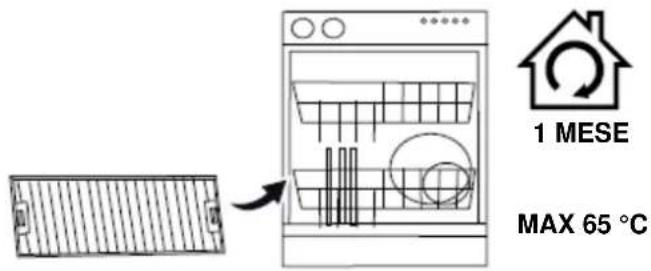

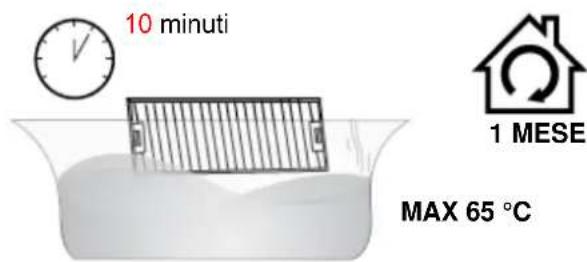

• Immergere il filtro di alluminio in una soluzione di acqua calda e detergente delicato per circa 10 minuti.

• Pulire con una spazzola o un panno morbido. Risciacquare e asciugare.

• Pulire il filtro agli mese. Se la cappa viene utilizzata per più di 2 ore al giorno, la pulizia deve essere effettuata più spesso.
• La Frequenza di sostituzione del filtro dipende alla frequenza di utilizzo della cappa. Utilizzato sempre i filtri originali forniti dal produttore.

Fissaggio dei filtri

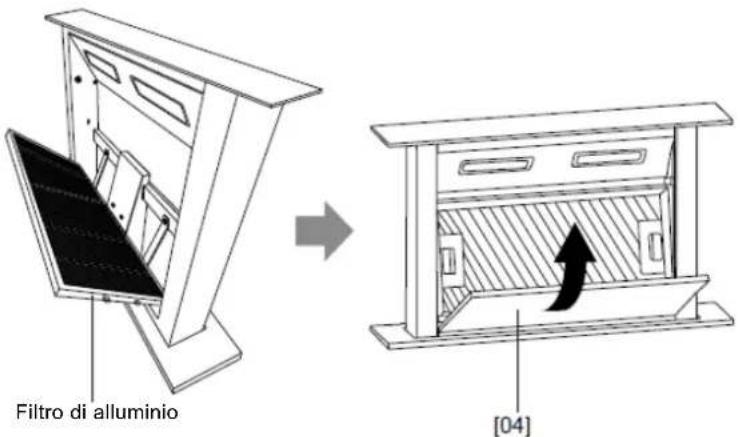

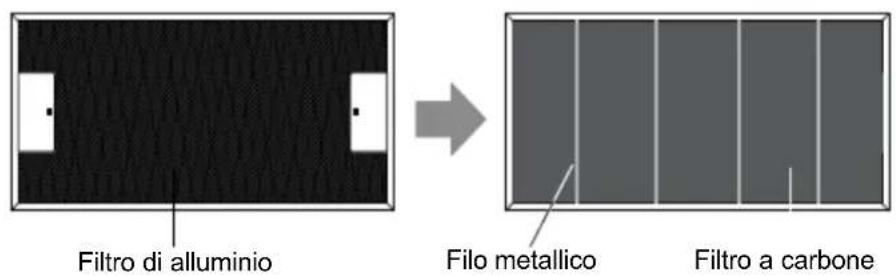

• Dopo la pulizia, fissare ilhetto a carbone alhetto di alluminio e stringere le 4 viti metalliche.

• Inserire il filtr di alluminio nella cappa. Inserire il pannello decorativo [04] e chiuderlo.

NOTA:

• Accertarsi che il filtrio sia bloccato, altrimenti potrebbe allentarsi e provocare danni.
  Se siutilizza unchioa carboni attivi,la potenza di aspirazione si riduce.

SOSTITUZIONE DELLA LAMPADINA

Important:

La lampadina deve essere sostituita dal produttore, da un rappresentante o da una persona qualificata.
Prima di e fettuare qualunque o perazione sull'elettrodomestico, scollegare sempre I a fonte di alimentazione elettrica. P rima d i t occare I a I ampadina co n I accertarsi che si sua raffreddata completamente.
Per prolungare la durata della lampadina, maneggiare i portalampada con un paanno o con i quanti per evitare che il sudore entri a contatto con lampadina.

mani,

Sostituzione della lampadina a LED

1. Spagnere l'elettrodomestico e staccare la spina.
2. Svitare le 4 viti sul pannello del telaio di vetro esterno.
3. Estrarre il cavo della lampada e staccare il pannello del telao di vetro.
4. Svitare le viti sulla staffa della lampada e sostituirla.
5. Collegare il cavo di illuminazione e avvitare il pannello del telaio in vetro esterno. Nota: prima della sostituzione della lampada, accertarsi che la cappa sia spenta e che la spina sia staccata. La sostituzione della lampada deve essere effettuata solo dal personale di assistenza qualificato.

Codice ILCOS D per la lampadina: DSL-5-S-450

Wattaggio max: 5 W
-Intervallo di tensione:12 Vcc

PROTEZIONE AMBIENTALE:

Questo prodotto è contrassegnato con il symbolo che indica la necessità di un corretto smaltimento delle apparecchiature elettroniche. Questo prodotto, infatti, non deve essere gettato via tra i rifiuti comuni, ma deve essere smaltito adeguatamente in base alla direttiva 2012/19/U. L'elettrodomestico deve essere riciclato o demolito per ridurre al minimo l'impatto sull'ambiente. I prodotti elettrici ed elettronici, infatti, rappresentano una fonte di pericolò per l'ambiente e la salute umana a causa della presenza di sostanze pericolose. Per ulteriori informazioni, rivolgersi alle autorità locali.

NOTA:

Le istruzioni fornite di seguito spiegano come ridurre l'impatto ambientale totale (ad es. l'uso dell'energia) quando si cucina.

(1) Installare la cappa in un luogo corretto e adeguatamente ventilato.
(2) Pulire regolarmente la cappa per evitare ostruzioni nel percorso dell'aria.
(3) Dopo la cottura, spegnere la lampada della cappa.
(4)Dopla cottura,specnere la cappa.

INFORMAZIONI SULLO SMONTAGGIO

Per smontare l'elettrodomestico, attenersi scrupolosamente alle istruzioni contenate in quello manuale. L'elettrodomestico non può essere smontato dall'utente. Alla fine del ciclo di vita, l'elettrodomestico non deve esseregettato via come rifiuto comune. Consultare le autorità locali o il fornitore per il corretto smaltimento.
