RDD98001PN - Hotte ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Hotte décorative murale, puissance d'aspiration élevée, éclairage LED intégré.
Dimensions	Largeur : 90 cm, profondeur : 50 cm, hauteur : 70-100 cm (ajustable).
Débit d'air	Jusqu'à 800 m³/h, adapté pour les cuisines de grande taille.
Niveaux de vitesse	3 niveaux de puissance pour un contrôle optimal de l'aspiration.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Utilisation	Facilité d'utilisation avec commandes tactiles et affichage LED.
Maintenance	Filtres à nettoyer régulièrement, entretien facile grâce à un accès direct.
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de défaillance.
Consommation énergétique	Classe énergétique A, faible consommation d'énergie.
Informations Générales	Design moderne, disponible en finition inox, garantie 2 ans.

FOIRE AUX QUESTIONS - RDD98001PN ROSIERES

Comment nettoyer les filtres de la hotte ROSIERES RDD98001PN ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez ensuite à l'eau claire et laissez sécher complètement avant de les réinstaller.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée et que la prise électrique fonctionne. Si tout semble en ordre, vérifiez également le disjoncteur. Si le problème persiste, contactez le service après-vente.

Quel type d'ampoule dois-je utiliser pour la hotte ROSIERES RDD98001PN ?

Utilisez des ampoules LED de type E14, d'une puissance maximale de 40W. Assurez-vous de couper l'alimentation électrique avant de remplacer l'ampoule.

Comment régler la puissance d'aspiration de la hotte ?

La hotte ROSIERES RDD98001PN dispose de plusieurs niveaux de puissance. Utilisez le panneau de commande pour sélectionner la vitesse d'aspiration souhaitée en fonction de vos besoins de cuisson.

Quel est le niveau sonore de la hotte à pleine puissance ?

Le niveau sonore de la hotte à pleine puissance est d'environ 60 dB, ce qui est standard pour les hottes de cuisine.

Comment installer la hotte ROSIERES RDD98001PN ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de fixer la hotte à une distance de 65 à 75 cm au-dessus de la surface de cuisson, et vérifiez que la ventilation est correctement raccordée.

La hotte émet des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un problème avec le moteur ou les filtres. Assurez-vous que les filtres sont propres et correctement installés. Si le problème persiste, il est recommandé de contacter un technicien.

Où puis-je trouver des pièces de rechange pour la hotte ?

Les pièces de rechange peuvent être commandées auprès du service après-vente de ROSIERES ou via des revendeurs agréés. Vérifiez le modèle de votre hotte pour commander les pièces appropriées.

MODE D'EMPLOI RDD98001PN ROSIERES

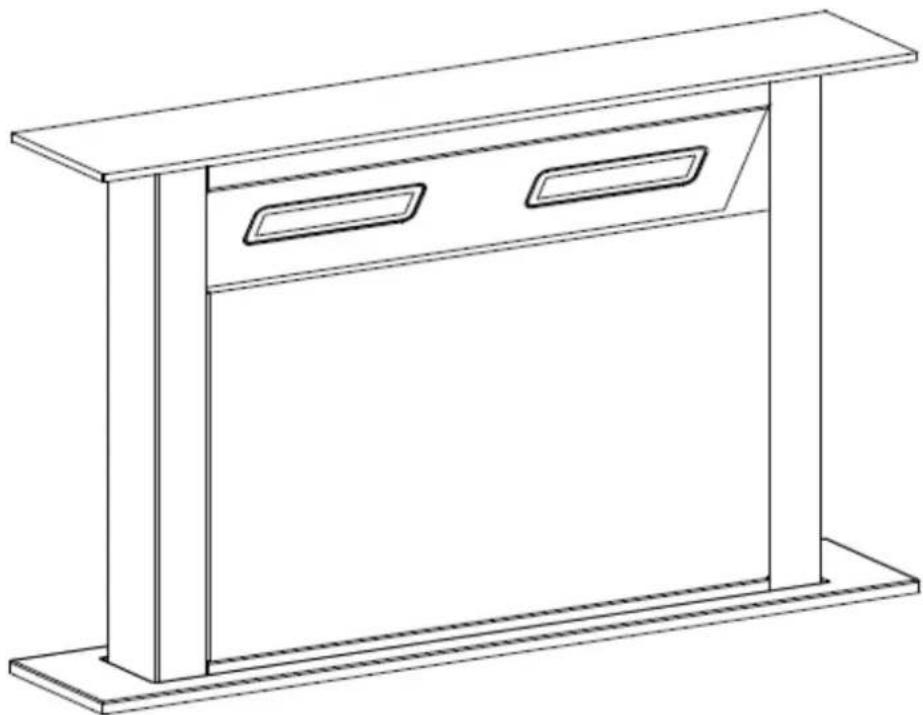

Hotte aspirante Manuel d'instruction

Sommaire

1. Consignes de sécurité
2. Installation
   3 . Commencez a utiliser votre hotte aspirante
   4 .Dépannage
   5 Entretien et nettoyage
3. Protection de l'environnement

CONSIGNES DE SECURITE

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le dire attentivement avant toute utilisation même si vous connaissiez bien le produit. Le manuel doit être conservé en lieu sur pour pouvoir le consulter en cas de besoin.

À ne jamais faire :

• Ne tentez pas d'utiliser la hotte aspirante sans les filtres àGRAISSE ou si les filtres sont excessivement encrassés!
• Ne l'installez jamais au-dessus d'une cuisine avec un grill de haut niveau.
• Ne laissiez pas les poêles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu.
• Ne laissez jamais des flammes{nues sous la hotte aspirante.

Si la hotte aspirante est endommagée, n'essayez pas de l'utiliser.
- Ne flambez rien sous la hotte aspirante.
- ATTENTION: Les parties accessibles peuventvenirchaudes lors de l'utilisation avec des apparéils de cuisson.
La distance minimale entre la surface de support pour les recipients de cuisson sur la plaque de cuisson et la partie la plusasse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d'une cuisineire a gaz, cette distance doit etre d'au moins 65 cm)
L'air ne doit pas etre evacué dans un conduit utilise pour les fumées provenant d'appareils de combustion a gaz ou fonctionnant avec d'autres carburants.

A

toujours faire :

• Important! Coupez toujours l'alimentation électrique durant

l'installation et l'entretien, comme par exemple quand vous changez une ampoule.

La hotte aspirante doit etre installee conformement aux instructions d'installation et toutes les mesures doivent etre respectees.
- Tout le travail d'installation doit être effectué par une personne compétente ou unElectricien qualifié.
Veuillez faire attention quand vous jetez l'emballage. Les enfants pourraient se blesser avec.
- Faites attention aux bords coupants à l'intérieur de la hotte aspirante durant l'installation et le nettoyage.
Quand la hotte aspirante est située au-dessus d'une cusinière, la distance minimale entre la surface de support pour les recipients de cuisson sur la plaque de cuisson et la partie la plus BASSE de la hotte aspirante doitetre la suivante:

Cuisinières à gaz : 75 cm
Cuisinières électriques : 65 cm
Cuisinières à charbon
ou à mazout : 75 cm

• Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l'efficacité de la hotte aspirante.
• Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques
• Avertissement : Avant d'acceder aux bornes, il faut débrancher tous les circuits d'alimentation.

À tous jours faire :

• Placez toujours le couvercle sur les casseroles et les poées quand vous cuisinez sur une cusinière à gaz.
  En mode extraction, l'air de la piece est eliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte

aspirante elimine les odeurs de la piece mais pas la vapeur.

La hotte aspirante est réservée à un usage domestique.

Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
- Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l' apparéil de manière sure, et s'ils comprendtent les risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas être effectuels par des enfants sans surveillance.

À toujours faire :

• Attention : L'appareil et ses parties accessibles peuvent devenir chauds

durant le fonctionnement. Evitez de toucher les éléments qui chauffent. Les enfants aigés de moins de 8 ans doivent rester à distance à moins d'être surveillés en permanence.

• Il faut disposer d'une ventilation appropriée dans la pièce où la hotte aspirante est utilisé en même temps que d'autres apparèils brûlant du gaz ou autres carburants.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Les réglementations relatives à l'évacuation de l'air doivent être respectées.
  Nettoyez régulierement votre apparéil en suivant la méthode fournie dans le chapitre ENTRETIEN.
  Pour des raisons de sécurité, veuilles n'utiliser que des vis de fixation ou de montage de la meme taille que celle recommendee dans ce manuel d'instruction.
  En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relat à l'entretien et au nettoyage dans le manuel d'instruction.
  Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.
• Quand la hotte aspirante et les apparciels alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).
• AVERTISSEMENT: Risque d'incendie: ne rangez pas des objets sur les surfaces de cuisson.
• Il ne faut pas utiliser de nettoyeur vapeur.
• Ne tentez JAMAIS d'eteindre un incendie avec de l'eau, mais eteignez l'appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.

INSTALLATION (ÉVENT À L'EXTÉRIEUR)

Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut etre raccordede comme sur I'image ci-dessous au moyen d'un conduit d'extraction (email, aluminium, tuyau flexible ou materiaiu inflammable avec un diametre interieur de 150 mm)

Avant l'installation, éteignez l'unité et débranchez-la de la prise.

1. La hotte aspirante doit etre placee a une distance de 15 mm au-dessus de la surface de cuisson pour un meilleur effet. (Voir Fig. 1)

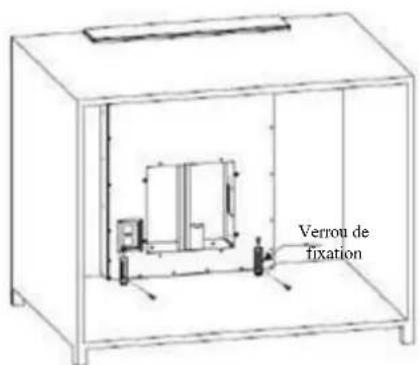

2. Placez la hotte dans le trou de l'armoire (Voir fig. 2).Utilisez 4 vis ST4*8 et vis ST4*14 et un verrou de fixation pour fixer la hotte (Voir fig. 3).

Fig. 1

Fig. 2

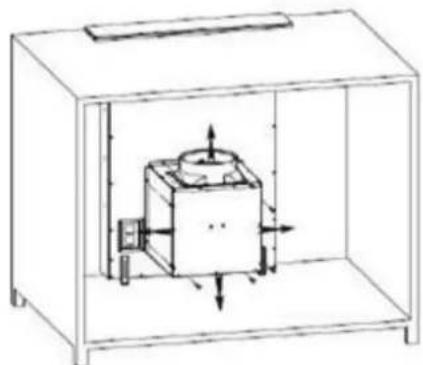

1. Raccordez le boitier et la hotte au moyen de 8 vis M10*10, le sens du vent étant haut, bas, gauche, droite, l'utilisteur peutCHOISIR en fonction de la place de I'armoire (Voir fig.4).

Fig. 3

Fig. 4

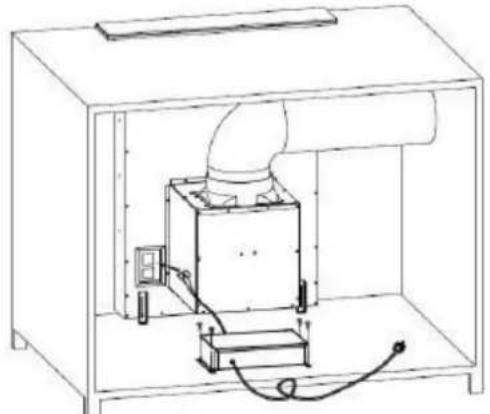

1. Fixez la gaine sur la sortie et utilisez 4 vis ST4* pour fixer le boîtier du circuit imprimé, branchez le courant et finissez l'installation (Voir fig. 5).

Fig. 5

AVERTISSEMENT:

Pour des raisons de sécurité, veuilles n'utiliser que des vis de fixation ou de montage de la m éme taille qu cette recommendée dans ce manuel d'instruction.

Si les vis ou le d ispositif de fixation ne s installés conformément a ce s instructions, ce la pe provoquer des dangers electriques.

Commencez à utiliser votre hotte aspirante

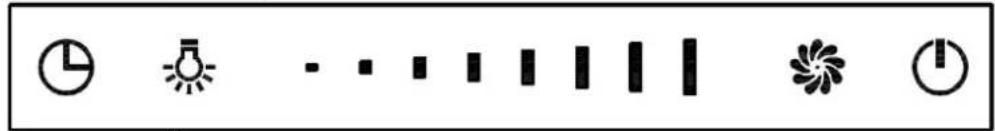

Commande à glissière

Ce système de commande est formé de deux parties, un tableau d'alimentation et un panneau tactile.

Le panneau tactile contient cinq touches de fonction (alimentation, vitesse, éclairage, minuterie, commande à glissière)

Minuterie

Eclairage

Commande à glissière

Vitesse

Alimentation

Utilisation des fonctions

1Quand you appuyez sur Alimentation, la hotte aspirante passera en veille avec le retroeclairage allumé, le retroeclairage s'eteindra au bout de 5 secondes sans aucune opération, pour utiliser à nouveau la hotte, effleurez n'importe qu'elle touche pour la faire sortir de l'etat de veille.

2 Effleurez la touche d'alimentation pendant 2 secondes, la hotte coulisse vers le haut et

fonctionne à la première vitesse. Effleurez à nouveau la touche d'alimentation pendant 2 secondes, la hotte glisse vers le bas et cesse de fonctionner. Si vous arrêtez la hotte sans arrêté le moteur, quand vous ouvrrez à nouveau la hotte, celle-ci fonctionnera à la vitesse à laquelle elle fonctionnait la dernière fois.

2.1 Appuyez sur la touche d'alimentation , quand la hotte se déplace vers le haut ou vers le bas, la hotte cessera de bouger tandis que le moteur continuera de fonctionner. Appuyez à

nouveau sur la touche d'alimentation ①, la hotte recommence à bouger.

1. Paramètre de vitesse et marche/arrêt du moteur :

3.1 Effleurez la touche de vitesse , le moteur s'allume, effleurez-la à nouveau, le moteur s'eteint.

3.2 Comment régler la vitesse? Touchez cette zone, en faisant glisser votre doigt dessus. Quand votre doigt s'arrête sur le premier ou le deuxième point, le moteur fonctionne à la vitesse la plus BASSE. Quand votre doigt s'arrête sur le troisième ou le quatrième point, le moteur fonctionne à la deuxième vitesse. Quand votre doigt s'arrête sur le cinquième ou le sixième point, le moteur fonctionne à la troisième vitesse. Quand votre doigt s'arrête sur le septième ou le huitième point, le moteur fonctionne à la vitesse la plus Élevée.

1. Éclairage :

4.1. ÀpRES le glissement vers le haut de la hotte, les lumières s'allument automatiquement en 8 à 10 secondes.

4.2 Effleurez la touche de l'éclairage " ", les lumières s'eteignent. Effleurez à nouveau la touche de l'éclairage " ", les lumières s'eteignent.

4.3 Quand vous effleurez la touche de l'éclairage " , la lumière pilote clignote. Faites glisser la touche " pour contrôler l'intensité lumineuse quand la lumière pilote clignote. Quand vous entrez dans le contrôle de l'intensité lumineuse, la touche à glissière " contrôle l'intensité lumineuse. Il y a 8 vitesses pour la touche à glissière relatives à l'éclairage, chaque vitesse

correspond à une intensité lumineuse. Quand vous effleurez la touche à glissière et que vous la faites coulibser vers une lumière, celle-ci sera allumée et et la lumière aura l'intensité lumineuse correspondante. Vous pouvez également utiliser les touches manuelles en effleurant la

touché pour faire fonctionner la hotte sur une lumière pilote et elle sera allumée sur l'intensité lumineuse correspondante. La lumière pilote cessera de clignoter au bout de 15 s siaucun réglage de fonction n'est effectué.

1. Touche de la minuterie

5.1 Effleurez la touche de la minuterie "G" quand l'éclairage est allumé ou que le moteur est en marche ; la hotte passera en mode minuterie. Quand la lumière pilote de la minuterie clignote,

faites glisser la touche pour selectionner la section de la minuterie. Il y a huit sections de la touche de la minuterie quand la minuterie est activée, à savoir : 5-10-15-20-25-30-35-40, effleurez la touche de la minuterie " pour passer en mode minuterie quand vous confirmez la section de la minuterie. Ou passez en mode minuterie automatiquement au bout de 5 s. Le moteur et l'éclairage s'éteignent automatiquement quand la minuterie s'arrête, la hotte passé alors en mode veille et le couvercle décoratif se ferme automatiquement.

5.2 Utilisez la fonction minuterie à nouveau quand vous maintainez l'appareil allumé, effleurez la touche de la minuterie mais sans régler de durée, la hotte conservera la durée configurée la dernière fois. Elle diminuera d'une seconde au bout de 5 s. Elle fonctionnera comme un nouveau décai après une nouvelle configuration.

Effleurez la touche de la vitesse ou contrôle l'intensité lumineuse quand la minuterie est en marche, la fonction minuterie sera automatiquement supprimée.

DEPANNAGE

Problème	Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas	Le ventilateur est étant	Sélectionnez une position du commutateur du ventilateur.
	Panne du commutateur du ventilateur	Contactez le centre d'assistance.
	Panne du moteur	Contactez le centre d'assistance.
La lumière ne fonctionne pas, le moteur ne fonctionne pas	Les fusibles de la maison ont sauté	Remettez/Remplacez les fusibles.
	Cordon d'alimentation lâche ou débranché	Rebranchez le cordon à la prise de courant.Mettez sous tension la prise de courant.
Fuite d'huile	Le clapet anti-refoulement et la sortie ne sont pas bien étanches	Ótez le clapet anti-refoulement et rendez-le étanche avec du mastic.
	Fuite au niveau du raccordement de la cheminée et du couvercle	Ótez la cheminée et rendez-la étanche.
Les lumières ne fonctionnent pas	Ampoules cassées/défectueuses	Changez les ampoules selon ces instructions.
Aspiration insuffisante	La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop importante	Remontez la hotte aspirante à la bonne distance.
La hotte aspirante est inclinée	La vis de fixation n'est pas suffisamment serrée	Serrez la vis de suspension et placez-la à l'horizontal.

REMARQUE :

Toute réparation électrique sur cet apparéil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d'assistance si vous avez des doutes avant d'effectuer toute réparation. Débranchetz derniers l'unité de la source d'alimentation quand vous ouvre l'unité.

ENTRETIEN ET NETTOYAGE

Attention :

• Avant d'effectuer l'entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l'alimentation. Vérifiez que la hotte aspirante est étente au niveau de la prise murale et que la fiche est débranchée.

• Les surfaces extérieures sont susceptibles d'être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

GÉNÉRALITÉS

Le nettoyage et l'entretien doivent être effectuels quand l'appareil est froid, en

particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE

Il faut nettoyer régulièrement (par ex. une fois par这段时间) l'acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécifique concu pour l'acier inoxydable peut être utilisé.

REMARQUE:

Veillez à essuyer l'appareil le long du grain de l'acier inoxydable pour éviter l' apparition de rayures croisées.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande peut être nettoyé avec de l'eau savonneuse chaude. Vérifiez que le chiffon est propre et bien essoré avant d'effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l'excess d'humidité restant après le nettoyage.

Important

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents menagers puissants ou les produits contenant des abrasifs, car cela affectera l'aspect de l'appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

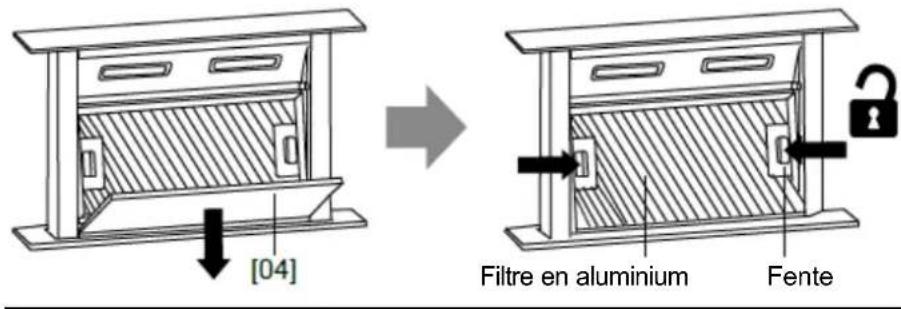

FILTRES À TAMIS À GRAISSE

Les filtres à tamis peuvent être nettoyés à la main.

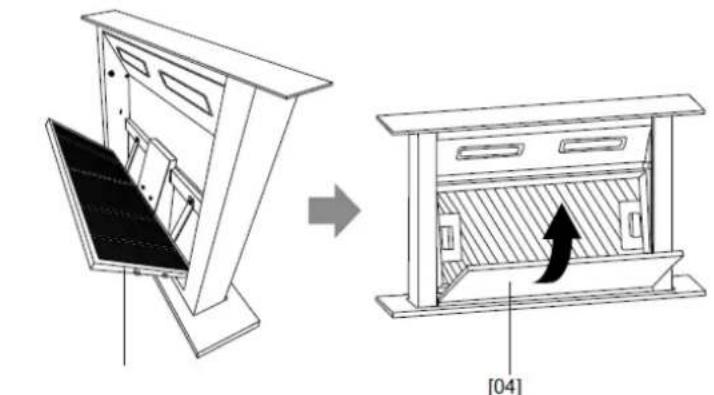

• Enlevez la planche décorative [04] et essuyez-la avec un chiffon humide. Puis otez le filtré en aluminium en appuyant et en tenant les 2 fentes.

• Retournez le filtré en aluminium. Puis détachez le filtré à charbon.

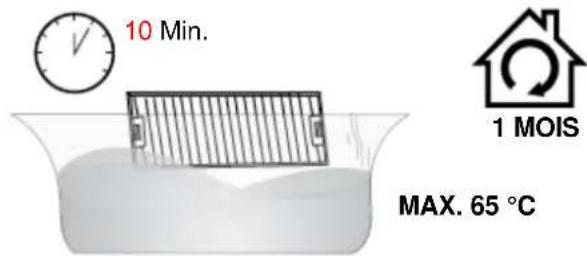

• Plongez le filtré en aluminium dans la solution d'eau chaude et de détergent doux pendant 10 minutes environ.

• Nettoyez avec une Brosse/un chiffon doux. Rincez soigneusement et séchez bien.

• Nettoyez le filtré tous les mois. Si vous utilisez la hotte pendant plus de 2 heures par jour, nous vous conseillons d'augmenter la fréquence de nettoyage.
• En fonction de la fréquence d'utilisation de la hotte, remplacez le filtre à temps! Utilisez toujours des filtres authentiques du fabricant.

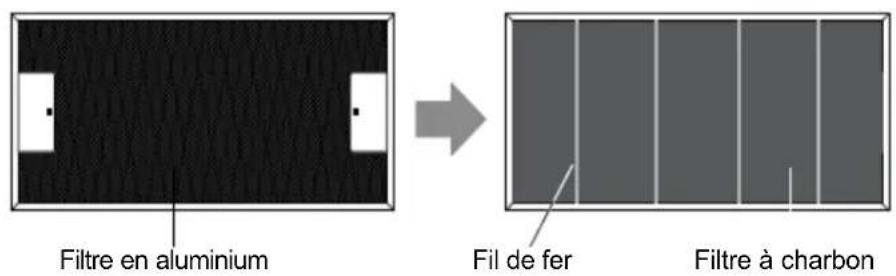

Fixation des filtres

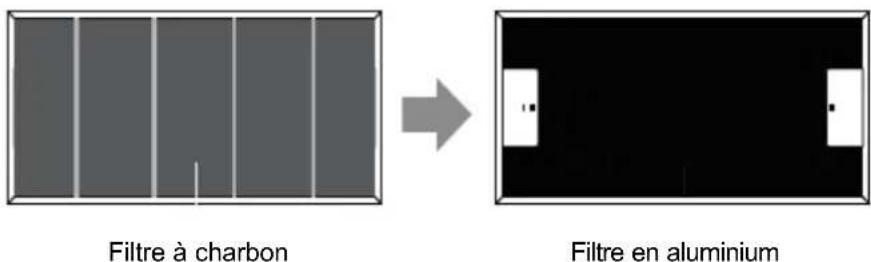

• ÀpRES le nettoyage, fixez le filtré à charbon sur le filtré en aluminium. Puis attachez-le avec 4 fils de fer.

• Introduisez le filtrer en aluminium dans la hotte aspirante. Puis introduisez la planche décorative [04] et fermez-la.

Filtre en aluminium

REMARQUE :

Assurez-vous que le filtré est bien verrouillé. Sinon, il pourrait se detacher et devenir dangereux.
- Quand le filtré à charbon actif est fixé, la puissance d'aspiration diminue.

REEMPLACEMENT DE L'AMPOULE

Important :

L'ampoule doit etre remplacement par le fabricant,leservice après-vente ou d'autres personnes qualifiées.
Coupez toujours le courant avant d'effectuer toute opération sur l'appareil. Quand vo us manipulez l'ampoule, assu rez-vous qu'elle ait entierement refroidi avant tout contact direct avec les mains.
Quand v ou manipulez les am poules, f aites-le av ec ur chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l'ampoule car cela peut réduire la durée de vie de l'ampoule.

Changer l'éclairage à LED

1. Éteignez l'appareil et débranchez-le.
2. Devissez les 4 vis sur le panneau en verre extérieur avec un tournevis.
3. Sortez le fil de l'éclairage et otez le panneau en verre extérieur.
4. Dévissez les vis sur l'étrier de l'éclairage et changez l'ampoule.
5. Branchez le fil de l'éclairage et montez le panneau en verre extérieur en le vissant. Remarque: assurez-vous que le courant est coupé et otez la hotte aspirante du mur pour effectuer le remplacement. Le changement d'ampoule ne doit être effectué que par du personnel qualifié.
   Le codeLCOS D pour cette lampe est le suivant : DSL-5-S-450
6. Puissance maxi : 5 W
7. Plage de tension : CC 12 V

PROTECTION DE L'ENVIRONNEMENT

Le symbole de la poubelle barrée est apposé sur ce produit. Cela peut dire que ce produit ne doit pas être jeté avec les ordures menagères mais doit être apporté à un centre de collecte sélective conformément à la Directive 2012/19/UE. Il sera ensuite recyclé ou démonté pour réduire au minimum l'impact sur l'environnement car les produits électriques et Electroniques sont potentiellement dangereux pour l'environnement et la santé humaine car contenant des substances nocives. Pour de plus amples informations, veuillez contacter les autorités locales ou régionales.

REMARQUE :

Les indications suivantes montrent comment réduire l'impact total sur l'environnement (par ex.'utilisation de l'énergie) du processus de cuisson.

(1) Installez la hotte aspirante à un endroit approprié disposant d'une ventilation efficace.
(2) Nettoyez la hotte aspirante regulierement de maniere a ne pas obstruer le conduit d'air.
(3) N'oubliez pas d'eteindre la luziere de la hotte aspirante après avoir cuisine.
(4) N'oubliez pas d'eteindre la hotte aspirante après avoir cuisine.

INFORMATIONS POUR LE DEMONTAGE

Ne démonze pas l'appareil autrement que ce qui est indiqued dans le manuel d'utilisation. L'appareil ne doit pas etre démonte par I'utilisateur. A la fin de sa durée de vie, I'appareil ne doit pas etre jeté avec les ordures menagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la methode de recyclage.
