Produkttyp	Spisfläkt (utsug/recirkulation)
Märke	Rosieres
Modell	RDD 9800 PN
Version	Utsug eller recirkulation (kolfilter ingår inte)
Avluftningsdiameter	150 mm
Antal motorhastigheter	4 + intensiv (återgår automatiskt till 3:e efter 5 min)
Timerfunktion	5 minuter (motorstopp och panelstängning)
Belysning	LED, justerbar intensitet Hög/Låg
Sugpanel	Motorstyrd, öppning/stängning med justerbar höjd
Fettfilteralarm	Efter 30 driftstimmar, lampa lyser i 30 s vid stopp
Kolfilteralarm	Efter 120 driftstimmar, lampa blinkar i 30 s vid stopp
Återställning av alarm	Tryck och håll i 2 s på P1-knapp (eller enligt modell)
Automatisk säkerhetsavstängning	Efter 10 timmars inaktivitet (belysning och motor)
Panellåsningsalarm	Alla LED blinkar: vänta 30 s och tryck på UPP/NER
Externt underhåll	Fuktig trasa med ljummet vatten + neutralt rengöringsmedel (specialmedel för stål/koppar/mässing)
Internt underhåll	Trasa indränkt med denaturerad etylalkohol
Rengöring av fettfilter	Varannan månad, handdisk eller diskmaskin
Byte av kolfilter	Var 6:e månad (endast recirkulationsversion)
Elanslutning	220-240 V / 50 Hz
Installation	Rekommenderas av fackman

Vanliga frågor - RDD 9800 PN ROSIERES

Hur rengör man fettfiltren på spisfläkten Rosieres RDD 9800 PN?

Fettfiltren måste rengöras minst varannan månad. För att demontera dem, tryck låsningen vid handtaget inåt och dra filtret nedåt. Tvätta dem för hand med neutralt rengöringsmedel eller i diskmaskin. Eventuell missfärgning påverkar inte deras effektivitet.

När och hur byter man kolfiltret?

Kolfiltret måste bytas var 6:e månad om fläkten är i recirkulationsversion. För byte, placera det nya filtret inuti och fäst det med de medföljande 2 fästena (M).

Vad gör man om sugpanelen inte öppnas och alla LED blinkar?

Det indikerar att den teleskopiska vagnen är blockerad. Vänta 30 sekunder, tryck sedan på UPP/NER-knappen för att låsa upp panelen.

Hur använder man timerfunktionen på 5 minuter?

Med motorn igång, tryck länge (mer än 2 sekunder) på önskad hastighetsknapp (P2 till P5 beroende på modell). Hastighetsdioden blinkar. Efter 5 minuter stannar motorn och panelen stängs. Belysningen går över till låg intensitet.

Vad betyder det när indikatorn P1 (eller LED L1-L5) lyser?

Om indikatorn P1 lyser konstant i 30 sekunder vid motorstopp, indikerar det att det är dags att rengöra fettfiltren (efter 30 driftstimmar). Om den blinkar, signalerar det att kolfiltret måste bytas (efter 120 timmar).

Hur återställer man filteralarmet?

När alarmet visas (indikator lyser eller blinkar), tryck på P1-knappen (eller en av knapparna P1-P5 beroende på modell) i cirka 2 sekunder för att återställa räknaren.

Fläkten stängs av automatiskt, är det normalt?

Ja, om fläkten är igång (belysning eller motor) utan åtgärd i 10 timmar, går den automatiskt till OFF-läge för att spara energi. Du måste starta om den manuellt.

Kan fläkten installeras som recirkulationsversion?

Ja, fläkten RDD 9800 PN kan fungera i recirkulationsversion. I så fall filtreras luften och återförs till rummet. Du måste använda ett kolfilter (ingår inte) och byta kolfiltren var 6:e månad.

Vilken effekt har LED-belysningen?

Belysningen är LED med justerbar intensitet Hög/Låg. Exakt effekt anges inte i manualen, men LED-lamporna är designade för lång livslängd. Vid fel måste byte utföras av fackman.

Kan jag använda en fjärrkontroll med denna fläkt?

Ja, en fjärrkontroll finns som tillval. Manualen nämner att kommandon kan ges från fjärrkontrollen. Varje kommando avger en ljudsignal 'pip'.

BRUKSANVISNING RDD 9800 PN ROSIERES

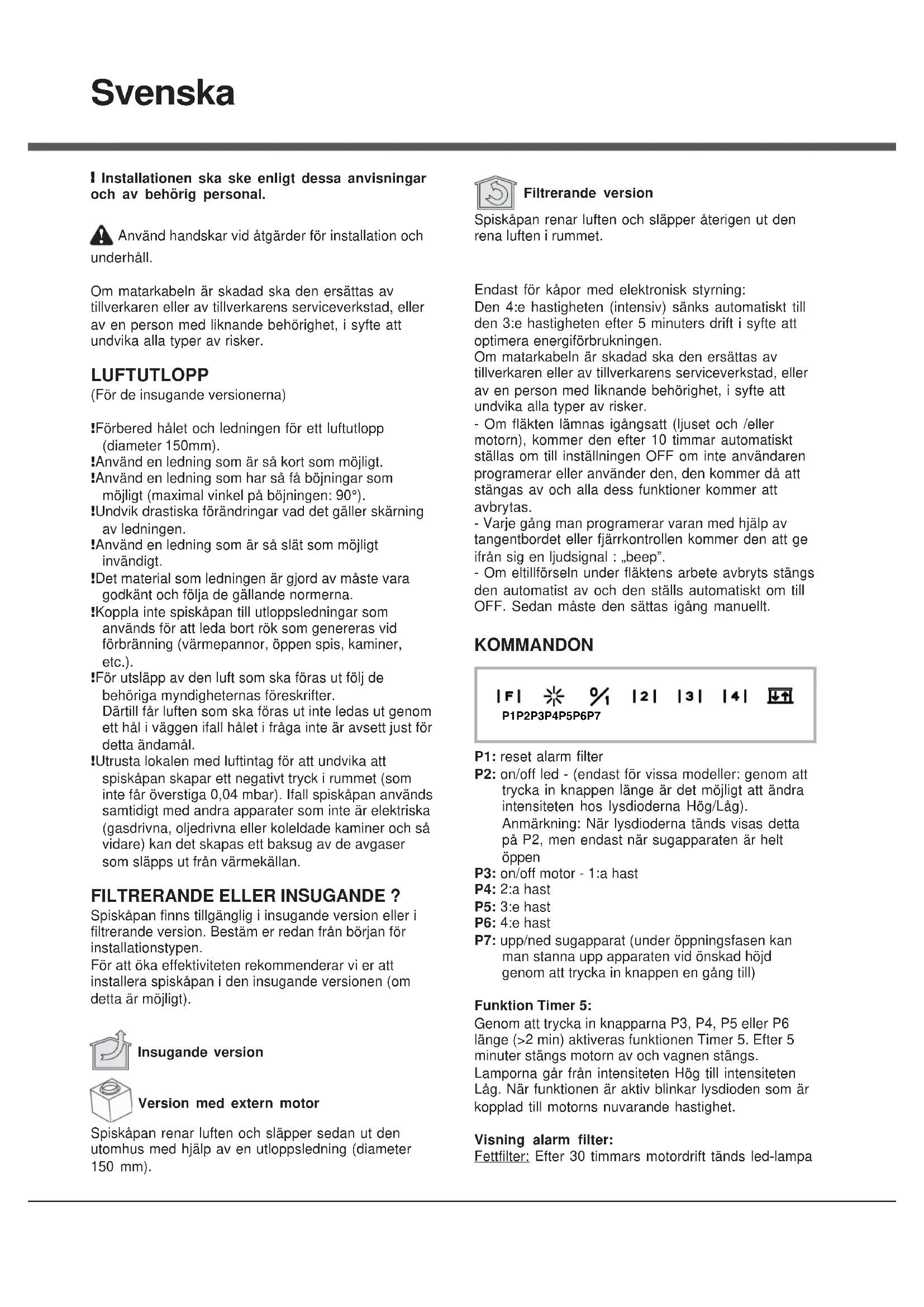

Svenska Bruksanvisning

Installationen ska ske enligt dessa anvisningar och av behörig personal.

Använd handskar vid åtgärder för installation och underhåll.

Om matarkabeln är skadad ska den ersättas av tillverkaren eller av tillverkarens serviceverkstad, eller av en person med liknande behörighet, i syfte att undvika alla typer av risker.

LUFTUTLOPP

(För de insugande versionerna)

Förbered hålet och ledningen för ett luftutlopp (diameter 150 mm). Använd en ledning som är så kort som möjligt. Använd en ledning som har så få böjningar som möjligt (maximal vinkel på böjningen: 90°). Undvik drastiska förändringar vad det gäller skärning av ledningen. Använd en ledning som är så slät som möjligt invändigt. Det material som ledningen är gjord av måste vara godkänt och följa de gällande normerna. Koppla inte spiskåpan till utloppsledningar som används för att leda bort rök som genereras vid förbränning (värmepannor, öppen spis, kaminer, etc.). För utsläpp av den luft som ska föras ut följ de behöriga myndigheternas föreskrifter.

Därför får luften som ska föras ut inte ledas ut genom ett hål i väggen ifall hålet i fråga inte är avsett just för detta ändamål.

Utrusta lokalen med luftintag för att undvika att spiskåpan skapar ett negativt tryck i rummet (som inte får överstiga 0,04 mbar). Ifall spiskåpan används samtidigt med andra apparater som inte är elektriska (gasdrivna, oljedrivna eller koleldade kaminer och så vidare) kan det skapas ett baksug av de avgaser som släpps ut från värmekällan.

FILTRERANDE ELLER INSUGANDE?

Spiskåpan finns tillgänglig i insugande version eller i filtrerande version. Bestäm er redan från början för installationstypen.

För att öka effektiviteten rekommenderar vi er att installera spiskåpan i den insugande versionen (om detta är möjligt).

Insugande version

Version med extern motor

Spiskåpan renar luften och släpper sedan ut den utomhus med hjälp av en utloppsledning (diameter 150 mm).

Filterrande version

Spiskåpan renar luften och släpper återigen ut den rena luften i rummet.

Endast för kåpor med elektronisk styrning: Den 4:e hastigheten (intensiv) sänks automatiskt till den 3:e hastigheten efter 5 minuters drift i syfte att optimera energiförbrukningen. Om matarkabeln är skadad ska den ersättas av tillverkaren eller av tillverkarens serviceverkstad, eller av en person med liknande behörighet, i syfte att undvika alla typer av risker. - Om fläkten lämnas igångsatt (ljuset och/eller motorn), kommer den efter 10 timmar automatiskt ställas om till inställningen OFF om inte användaren programmerar eller använder den, den kommer att stängas av och alla dess funktioner kommer att avbrytas. - Varje gång man programmerar varan med hjälp av tangentbordet eller fjärrkontrollen kommer den att ge ifrån sig en ljudsignal: "beep". - Om eltillförseln under fläktens arbete avbryts stängs den automatiskt av och den ställs automatiskt om till OFF. Sedan måste den sättas igång manuellt.

KOMMANDON

P1: reset alarm filter P2: on/off led - (endast för vissa modeller: genom att trycka in knappen längre är det möjligt att ändra intensiteten hos lysdioderna Hög/Låg).

Anmärkning: När lysdioderna tänds visas detta på P2, men endast när sugapparaten är helt öppen

P3: on/off motor - 1:a hast P4: 2:a hast P5: 3:e hast P6: 4:e hast P7: upp/ned sugapparat (under öppningsfasen kan man stanna upp apparaten vid önskad höjd genom att trycka in knappen en gång till)

Funktion Timer 5:

Genom att trycka in knapparna P3, P4, P5 eller P6 länge (>2 min) aktiveras Funktionen Timer 5. Efter 5 minuter stängs motorn av och ventilen stängs.

Lamporna går från intensiteten Hög till intensiteten Låg. När Funktionen är aktiv blinkar lysdioden som är kopplad till motorns nuvarande hastighet.

Visning alarm filter:

Fettfilter: Efter 30 timmars motordrift tänds led-lampa

P1 under 30 minuter varje gång som motorn stängs av.

Kolfilter: Efter 120 timmars motordrift blinkar ledlampa P1 under 30 minuter varje gång som motorn stängs av.

KOMMANDON

P2: på/av motor - 1:a hastighet

P3: 2:a hastighet

P4: 3:e hastighet

P5: 4:e hastighet

P6: upp/ned sugapparat (under öppningsfasen kan man stanna upp apparaten vid önskad höjd genom att trycka in knappen en gång till)

Funktion Timer 5:

Genom att trycka in knapparna P2, P3, P4 eller P5 länge (>2 min) aktiveras funktionen Timer 5. Efter 5 minuter stängs motorn av och vägen stängs.

Lamporna går från intensiteten Hög till intensiteten Låg. När funktionen är aktiv blinkar lysdioden som är kopplad till motorns nuvarande hastighet.

Visning alarm filter:

Fettfilter: Efter 30 timmars motordrift tänds led-lampa P1 under 30 minuter varje gång som motorn stängs av.

Kolfilter: Efter 120 timmars motordrift blinkar ledlampa P1 under 30 minuter varje gång som motorn stängs av.

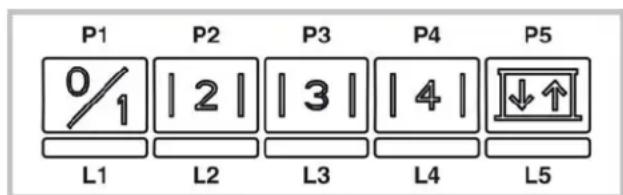

KOMMANDON

P1: på/av motor - 1:a hastighet

P2: 2:a hastighet

P3: 3:e hastighet

P4: 4:e hast

P5: upp/ned sugapparat (under oppningsfasen kan man stanna upp apparaten vid onskad hojd genom att trycka in knappen en gang till)

Funktion Timer 5:

Genom att hälla tangenterna P1-P4 (beroende på den installda hastigheten) intryckta en langre stund medan motorn ar på aktiveras Funktionen Timer 5'.

Närenna Funktion ar aktiv blinkar den led-lampa som overensstämmer med hastigheten (L1-L4). After 5 minutes stängs motorn av och vagnen stängs.

Visning alarm filter:

After 30 timmars motor drift tands led-lamporna L1-L5 under 30 minute varje gang som motorn stangs av. After 120 timmars motor drift blinkar led-lamporna L1-L5 under 30 minute varje gang som motorn stangs av.

For att gora RESET av alarmet maste man trycka in en av tangenterna P1-P5 under 2 minutes medan alarmet visas upp.

VARNING!

SAKERHETSSYSTEM

För en korrekt Funktion ar Produkten utrustad med en rad sakerhetsanordninger i syfte att även forebygga eventuella olyckor som kan orsakas av felaktigt bruk. Var hur som helst mycket uppmärksam och försiktig vid användning avprodukten, framforallt Near det gäller rörliga delar.

LARME SUL COMANDO (alla modeller)

1. Alla led-lampor blinkar: det betyder att teleskopvagnen ar sparrad. Vanta i 30 sekunder, tryck sedan pa knappen UPP/NED for att Iasa upp vagnen.
2. Led-lampa for knappen UPP/NED blinkar: det betyder att filtrrens frontpanel inte ar korrekt fasthakad. Satt tillbaka den pa korrekt satt.

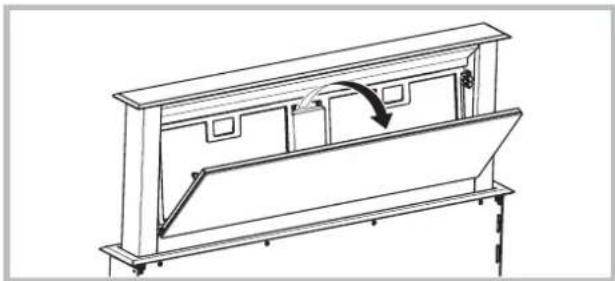

UNDERHÄLL

Ta bort spänningen innan du ska göra rent eller utföra underhållsåtgärder.

Om LED-belysningen är trasig ska den bytas ut av producenten, en auktoriserad serviceentreprenör eller en annan person med liknande behörigheter, vilket minskar risken för att problem uppstår.

NÄR SKA DEN GÖRAS REN: rengör åtminstone en gång varannan månad för att undvika brandrisk.

UTVÄNDIG RENGÖRING: använd en trasa som har fuktats med ljummet vatten och milt rengöringsmedel (för lackerade spiskåpor); använd specifika produkter som är till för spiskåpor i stål, koppar eller mässing.

INVÄNDIG RENGÖRING: använd en trasa (eller en pensel) som har dränkts med t-sprit.

VAD MAN INTE SKA GÖRA: använd inte frätande eller brandfarliga produkter (t.ex. metallsvampar, för hårda borstar, väldigt aggressiva rengöringsmedel, etc.)

NÄR SKA DE RENGÖRAS: rengör åtminstone en gång varannan månad för att undvika brandrisk.

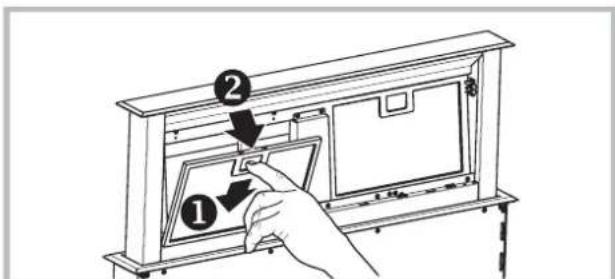

HUR KAN MAN TA BORT FILTREN: tryck spärren bakåt i anslutning till handtaget och dra filtret nedåt.

HUR SKA MAN RENGÖRA FILTREN: tvätta för hand eller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte påverkar filtrens funktion på något sätt.

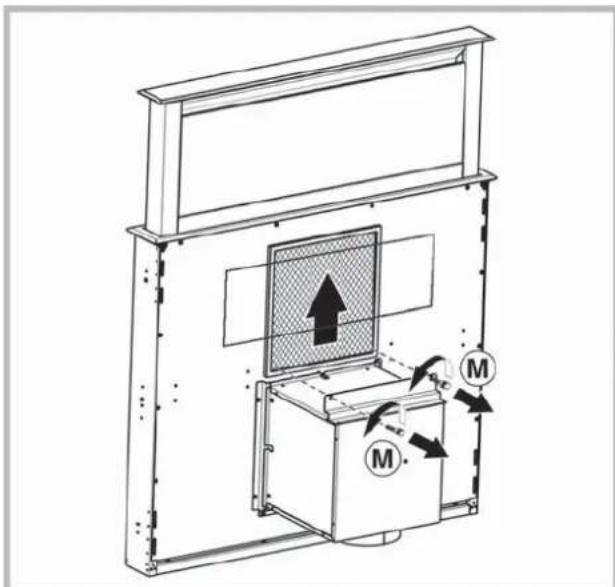

Byte av kolfiltret (P)

(Endast för filtrerande spiskåpa)

NÄR SKA DEN BYTAS UT: byt ut åtminstone en gång i halvåret.

FÖR ATT TA BORT DEN: placera kolfiltret inuti panelen och fäst det med 2 filterhållare (M).

DRIFTFEL

Om det verkar som att någonting inte fungerar utför följande enkla kontroller innan du ringer vår

Kundtjänst:

• Om spiskåpan inte fungerar:

Kontrollera att:

• det inte är strömavbrott.
• en hastighet har valts.
• Om spiskåpan har låg kapacitet: Kontrollera att:
• Den hastighet som har valts för motorn är tillräcklig för den mängd rök och ånga som släpps ut.
• Köket är tillräckligt ventilerat för att tillåta luftintag.
• Kolfiltret inte är utslitet (spiskåpa i filtrerande version).
• Om spiskåpan har stängts av under normal drift: Kontrollera att:
• det inte är strömavbrott.
• den allpoliga brytaren inte är utlöst.
