BRUKSANVISNING RHE627GR ROSIERES

SE Monterings- och bruksanvisningar

renovationsselskabet eller den butik, hvor apparatet er købt.22

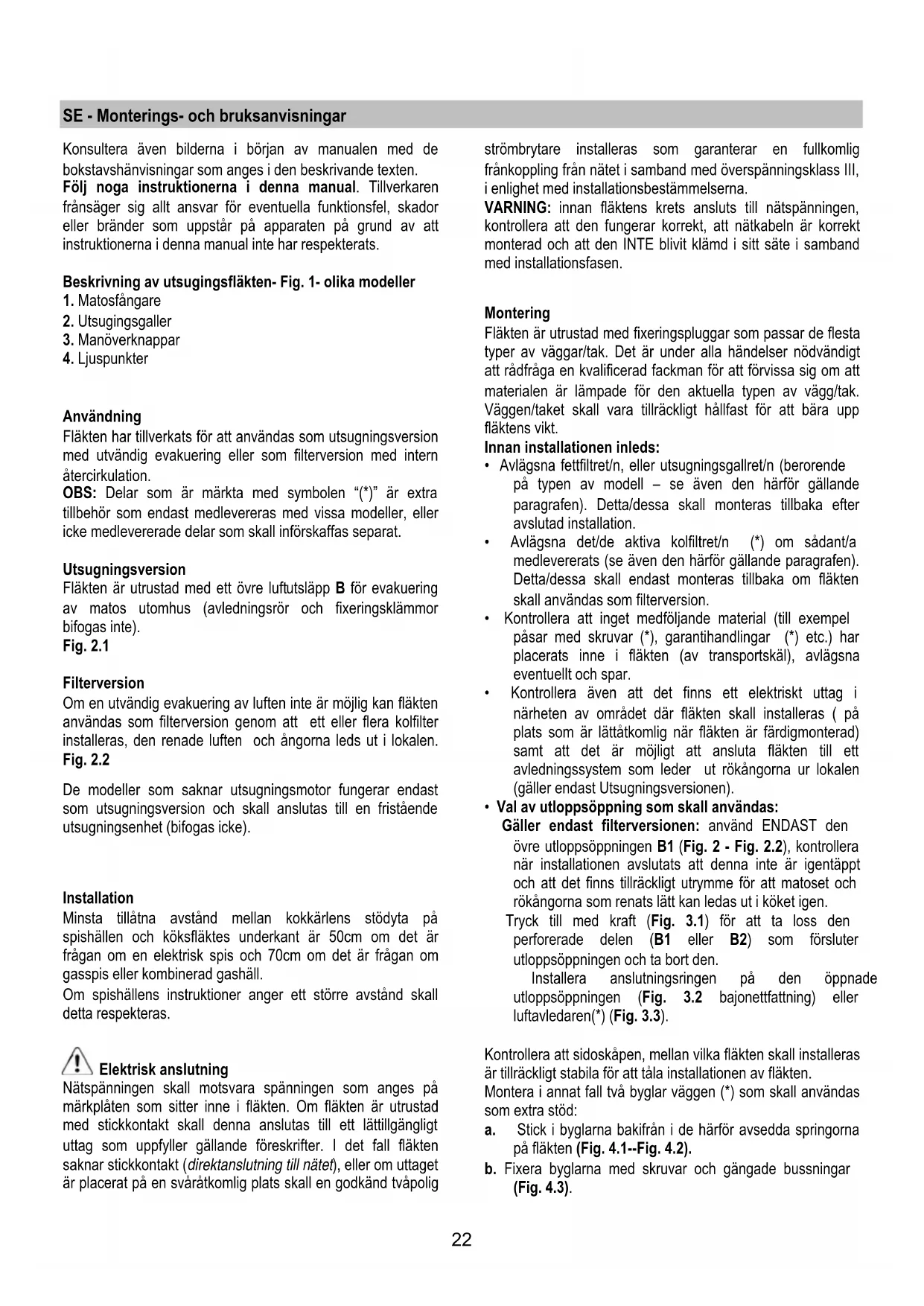

SE - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de

bokstavshänvisningar som anges i den beskrivande texten.

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats.

Beskrivning av utsugingsfläkten- Fig. 1- olika modeller

Fläkten har tillverkats för att användas som utsugningsversion

med utvändig evakuering eller som filterversion med intern

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Fläkten är utrustad med ett övre luftutsläpp B för evakuering

av matos utomhus (avledningsrör och fixeringsklämmor

Om en utvändig evakuering av luften inte är möjlig kan fläkten

användas som filterversion genom att ett eller flera kolfilter

installeras, den renade luften och ångorna leds ut i lokalen.

De modeller som saknar utsugningsmotor fungerar endast

som utsugningsversion och skall anslutas till en fristående

utsugningsenhet (bifogas icke).

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktes underkant är 50cm om det är

frågan om en elektrisk spis och 70cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på

märkplåten som sitter inne i fläkten. Om fläkten är utrustad

med stickkontakt skall denna anslutas till ett lättillgängligt

uttag som uppfyller gällande föreskrifter. I det fall fläkten

saknar stickkontakt (direktanslutning till nätet), eller om uttaget

är placerat på en svåråtkomlig plats skall en godkänd tvåpolig

strömbrytare installeras som garanterar en fullkomlig

frånkoppling från nätet i samband med överspänningsklass III,

i enlighet med installationsbestämmelserna.

VARNING: innan fläktens krets ansluts till nätspänningen,

kontrollera att den fungerar korrekt, att nätkabeln är korrekt

monterad och att den INTE blivit klämd i sitt säte i samband

med installationsfasen.

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Innan installationen inleds:

• Avlägsna fettfiltret/n, eller utsugningsgallret/n (berorende

på typen av modell – se även den härför gällande

paragrafen). Detta/dessa skall monteras tillbaka efter

avslutad installation.

• Avlägsna det/de aktiva kolfiltret/n (*) om sådant/a

medlevererats (se även den härför gällande paragrafen).

Detta/dessa skall endast monteras tillbaka om fläkten

skall användas som filterversion.

• Kontrollera att inget medföljande material (till exempel

påsar med skruvar (*), garantihandlingar (*) etc.) har

placerats inne i fläkten (av transportskäl), avlägsna

eventuellt och spar.

• Kontrollera även att det finns ett elektriskt uttag i

närheten av området där fläkten skall installeras ( på

plats som är lättåtkomlig när fläkten är färdigmonterad)

samt att det är möjligt att ansluta fläkten till ett

avledningssystem som leder ut rökångorna ur lokalen

(gäller endast Utsugningsversionen).

• Val av utloppsöppning som skall användas:

Gäller endast filterversionen: använd ENDAST den

övre utloppsöppningen B1 (Fig. 2 - Fig. 2.2), kontrollera

när installationen avslutats att denna inte är igentäppt

och att det finns tillräckligt utrymme för att matoset och

rökångorna som renats lätt kan ledas ut i köket igen.

Tryck till med kraft (Fig. 3.1) för att ta loss den

perforerade delen (B1 eller B2) som försluter

utloppsöppningen och ta bort den.

Installera anslutningsringen på den öppnade

utloppsöppningen (Fig. 3.2 bajonettfattning) eller

luftavledaren(*) (Fig. 3.3).

Kontrollera att sidoskåpen, mellan vilka fläkten skall installeras

är tillräckligt stabila för att tåla installationen av fläkten.

Montera i annat fall två byglar väggen (*) som skall användas

a. Stick i byglarna bakifrån i de härför avsedda springorna

på fläkten (Fig. 4.1--Fig. 4.2).

b. Fixera byglarna med skruvar och gängade bussningar

Skruva i skruvarna utan huvud på byglarna till hälften,

dessa har uppgiften att justera fläktens position i

samband med installationen.

OBS: Byglarnas position kan justeras under installationen

genom att man lossar eller drar åt skruvarna som fixerar dem

på fläkten (Fig. 7 - S1-S2).

Installation av den dekorativa panelen (*)

a. Ta ur matosfångaren (lossa den från spärrhakarna - Fig.

b. Applicera borrmallen N3 på BAKSIDAN av den

dekorativa panelen J (pilen på mallen skall vara vänd

mot den dekorativa panelens OVANSIDA). Fig. 6

c. Borra BLINDHÅLEN K enligt anvisningarna. Fig. 6

d. Applicera matosfångaren ovanpå den dekorativa panelen

och fixera den med 8 skruvar L. Fig. 6

e. Montera tillbaka luckan på fläkten, först i de övre

gejderna M1, därefter i de undre M2. Fig. 6

f. Stäng luckan helt och öppna den igen för att kontrollera

att den glider korrekt i gejderna.

Elektrisk eller mekanisk ventil (*)

På vissa modeller används en elektriskt eller mekaniskt styrd

ventil istället för utsugningsmotorn.

Normalt är denna ventil installerad på utloppsöppningen B1

och fixerad på fläktens hölje med 3 skruvar medan en plugg är

installerad i öppningen B2 som i sin tur är fixerad med 1

I det fall man önskar installera ventilen i öppningen B2 skall

ventilen monteras ned från huset genom att

fixeringsskruvarna avlägsnas och pluggen ersätts med denna,

därefter fixeras pluggen över öppningen B1.

a. Använd borrmallen N2 (*), placera mallen vid skåpets

frärmre kanter (höger skåp, sida B) - (vänster skåp, sida

C) UTAN ATT TA MED DÖRRARNAS TJOCKLEK I BERÄKNINGEN, borra enligt anvisningarna. Fig. 8

b. I det fall det är nödvändigt att fixera fläkten på väggen

skall mallen N1(*) placeras på väggen så att mallens

övre kant sammanfaller med den övre kanten på

borrmallen N2 (*). Fig. 7-8

c. borra enligt anvisningarna, fixera 2 krokar (*) R på

väggen med skruvar och väggpluggar. Fig. 7

d. I det fall sidoskåpens tjocklek är 16 mm, skall

distansbrickor O (*) appliceras på fläktens sidor i höjd

med hålen genom vilka skruvarna med vilka fläkten

fixeras i sidoskåpen ska passera. Fig. 8.

e. Häng upp fläkten på krokarna (*) och justera fläktens

position såväl med hjälp av skruvarna utan huvud S1

som genom en justering av byglarnas position med hjälp

av skruvarna S2. Fig. 7

f. Fixera fläkten i sidoskåpen med 4 skruvar. Fig. 8

g. Montera det undre vinkelstycket Q (*) på fläkten med två

skruvar och plastbrickor T, detta har syftet att dölja

eventuella mellanrum mellan fläktens bakre kant och

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

Använd tangenterna eller tryckknapparna för att kontrollera

belysningen och de disponibla utsugningseffekterna.

Gäller endast vissa modeller: När matosfångaren öppnas och

stängs är det möjligt att kontrollera påslagningen och

avstängningen av fläkthjulet som reglerar utsugningseffekten

och i vissa fall tändningen och släckningen av belysningen.

I det fall er produkt är försedd med en elektriskt eller

mekaniskt styrd ventil, används de tillgängliga tangenterna

och/eller tryckknapparna och/eller vreden för att kontrollera

belysningen och för att öppna och stänga ventilen.

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete inleds.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Detta suger upp fettpartiklar som bildas i samband med

Följande typer av filter kan vara monterade i gallerhållaren:

Pappersfilter skall bytas ut en gång i månaden, eller om

filtrets ovansida är färgad, när färgen syns genom gallrets

Skumgummifilter skall tvättas med varm tvållösning en gång

i månaden och bytas ut varje 5/6 tvättar.

Metallfilter skall rengöras en gång i månaden med ett milt

rengöringsmedel, för hand eller i diskmaskin med låg

temperatur och ett kort diskprogram.

I det fall fettfiltret av metall diskas i diskmaskin kan en

missfärgning uppstå utan att detta på något sätt påverkar

filtreringskapaciteten.

Öppna för att göra fetttfiltret V åtkomligt utsugningsgallret med

hjälp av lossningsmekanismerna H1 eller H2 (beroende på

den aktuella modellen) och frigör det från spärrarna W. Fig. 9

Vissa modeller är försedda med utsugningsgaller med inbyggt

fettfilter, dessa skall tas ur sitt säte genom att man drar

handtagen H2 uppåt (Fig. 9) och tar ur dem utåt, filtren skall

rengöras på samma sätt som metallfilter.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod24

beroende på i vilken utsträckning fläkten används, på typen av

matlagning och hur regelbundet fettfiltren rengörs. Det är

under alla händelser nödvändigt att ersätta kolfilterpatronen

minst var 4 månad (eller när indikatorn för filtrets mättning –

om sådan finns på er modell - anger att detta är nödvändigt).

Applicera filtret så att det täcker gallret som skyddar

utsugningsmotorn och så att slitsarna på filtret sammanfaller

med stiften som finns på sidorna av gallret som skyddar

Vrid kolfiltret medurs för att blockera det (bajonettfattning).

Följ anvisningarna i motsatt ordning vid montering.

OBS: på modeller med 2 motorer krävs två filter, monterings-

och nedmonteringssystemet är identiskt.

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör

Avlägsna utsugningsgallret för att göra lamphuset åtkomligt.

Ta ur den skadade lampan och ersätt den med en oval

glödlampa max 40W E14.

I det fall belysningen inte fungerar, kontrollera att lamporna är

korrekt iskruvade i sitt säte innan ni kontaktar det tekniska

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.25
