BEDIENUNGSANLEITUNG RHE627GR ROSIERES

DE Montage- und Gebrauchsanweisung

RU Инструкции по монтажу и эксплуатации6

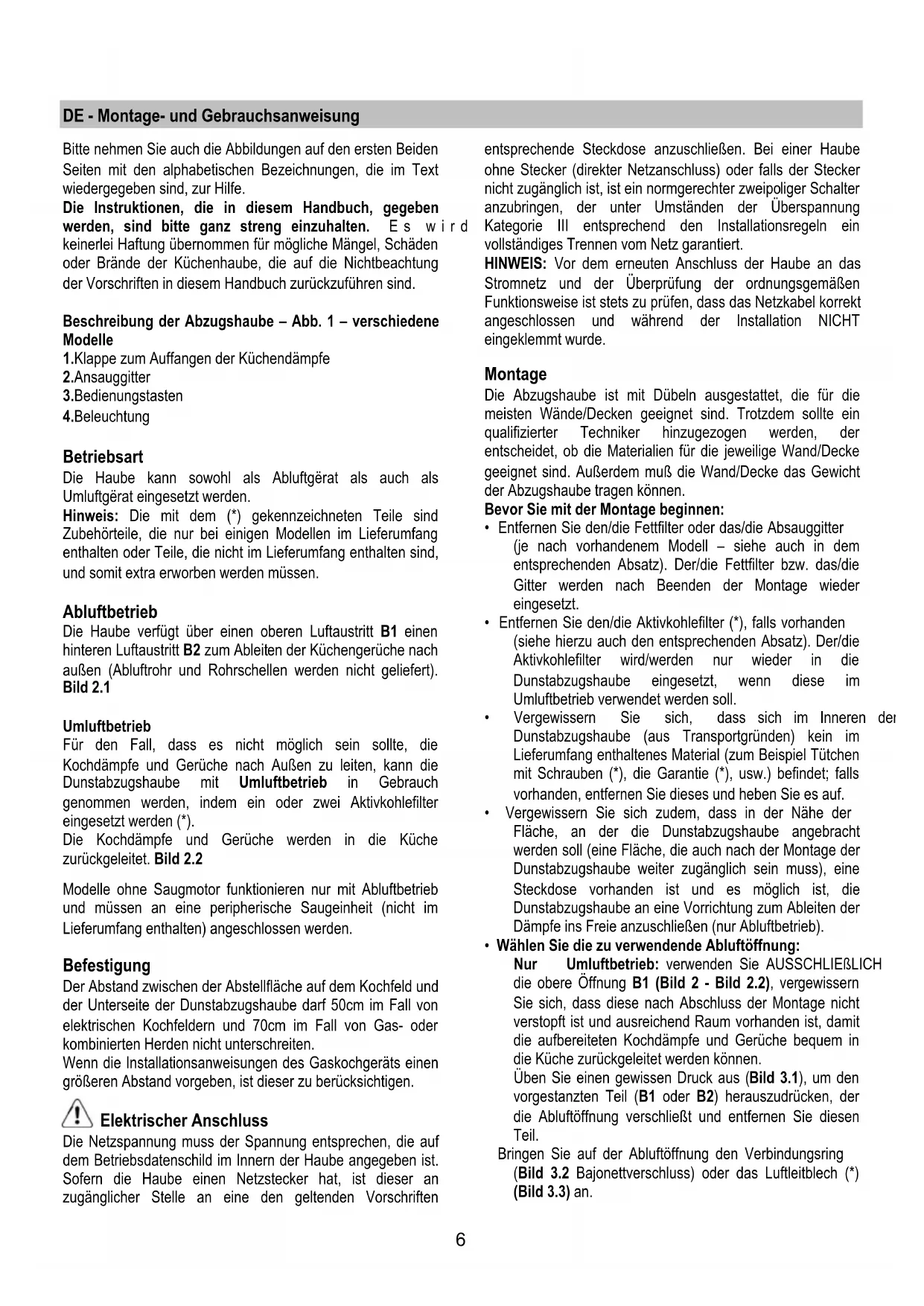

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden

Seiten mit den alphabetischen Bezeichnungen, die im Text

wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch, gegeben

werden, sind bitte ganz streng einzuhalten. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Küchenhaube, die auf die Nichtbeachtung

der Vorschriften in diesem Handbuch zurückzuführen sind.

Beschreibung der Abzugshaube – Abb. 1 – verschiedene

1.Klappe zum Auffangen der Küchendämpfe

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind

Zubehörteile, die nur bei einigen Modellen im Lieferumfang

enthalten oder Teile, die nicht im Lieferumfang enthalten sind,

und somit extra erworben werden müssen.

Die Haube verfügt über einen oberen Luftaustritt B1 einen

hinteren Luftaustritt B2 zum Ableiten der Küchengerüche nach

außen (Abluftrohr und Rohrschellen werden nicht geliefert).

Für den Fall, dass es nicht möglich sein sollte, die

Kochdämpfe und Gerüche nach Außen zu leiten, kann die

Dunstabzugshaube mit Umluftbetrieb in Gebrauch

genommen werden, indem ein oder zwei Aktivkohlefilter

eingesetzt werden (*).

Die Kochdämpfe und Gerüche werden in die Küche

zurückgeleitet. Bild 2.2

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb

und müssen an eine peripherische Saugeinheit (nicht im

Lieferumfang enthalten) angeschlossen werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 50cm im Fall von

elektrischen Kochfeldern und 70cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose anzuschließen. Bei einer Haube

ohne Stecker (direkter Netzanschluss) oder falls der Stecker

nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter

anzubringen, der unter Umständen der Überspannung

Kategorie III entsprechend den Installationsregeln ein

vollständiges Trennen vom Netz garantiert.

HINWEIS: Vor dem erneuten Anschluss der Haube an das

Stromnetz und der Überprüfung der ordnungsgemäßen

Funktionsweise ist stets zu prüfen, dass das Netzkabel korrekt

angeschlossen und während der Installation NICHT

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der

entscheidet, ob die Materialien für die jeweilige Wand/Decke

geeignet sind. Außerdem muß die Wand/Decke das Gewicht

der Abzugshaube tragen können.

Bevor Sie mit der Montage beginnen:

• Entfernen Sie den/die Fettfilter oder das/die Absauggitter

(je nach vorhandenem Modell – siehe auch in dem

entsprechenden Absatz). Der/die Fettfilter bzw. das/die

Gitter werden nach Beenden der Montage wieder

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden

(siehe hierzu auch den entsprechenden Absatz). Der/die

Aktivkohlefilter wird/werden nur wieder in die

Dunstabzugshaube eingesetzt, wenn diese im

Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im

Lieferumfang enthaltenes Material (zum Beispiel Tütchen

mit Schrauben (*), die Garantie (*), usw.) befindet; falls

vorhanden, entfernen Sie dieses und heben Sie es auf.

• Vergewissern Sie sich zudem, dass in der Nähe der

Fläche, an der die Dunstabzugshaube angebracht

werden soll (eine Fläche, die auch nach der Montage der

Dunstabzugshaube weiter zugänglich sein muss), eine

Steckdose vorhanden ist und es möglich ist, die

Dunstabzugshaube an eine Vorrichtung zum Ableiten der

Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

• Wählen Sie die zu verwendende Abluftöffnung:

Nur Umluftbetrieb: verwenden Sie AUSSCHLIEßLICH

die obere Öffnung B1 (Bild 2 - Bild 2.2), vergewissern

Sie sich, dass diese nach Abschluss der Montage nicht

verstopft ist und ausreichend Raum vorhanden ist, damit

die aufbereiteten Kochdämpfe und Gerüche bequem in

die Küche zurückgeleitet werden können.

Üben Sie einen gewissen Druck aus (Bild 3.1), um den

vorgestanzten Teil (B1 oder B2) herauszudrücken, der

die Abluftöffnung verschließt und entfernen Sie diesen

Bringen Sie auf der Abluftöffnung den Verbindungsring

(Bild 3.2 Bajonettverschluss) oder das Luftleitblech (*)

Vergewissern Sie sich, dass die seitlichen Schrankwände,

zwischen denen die Dunstabzugshaube angebracht wird,

Sollten sie nicht kräftig genug sein, bringen Sie Haltebügel an

der Wand an (*), welche eine zusätzliche Verstärkung

a. Stecken Sie den jeweiligen Bügel von hinten durch die

dafür vorgesehenen Schlitze in die Dunstabzugshaube

(Bild 4.1—Bild 4.2).

b. Befestigen Sie die Bügel mit den Schrauben und

Gewindebuchsen (Bild 4.3).

Schrauben Sie auf den Bügeln die Schrauben ohne Kopf

bis zur Hälfte fest; diese werden bei der Montage der

Dunstabzugshaube benötigt, um die Position der Haube

Hinweis: die Position der Bügel kann während der Montage

verändert werden, indem Sie die Schrauben, welche die Bügel

an der Dunstabzugshaube befestigen, entweder lockern oder

anziehen. (Bild 7 - S1-S2).

Montage der äußeren Verkleidung (*)

a. Ziehen Sie den Dunstauffangschirm heraus (befreien Sie

ihn von den Blockierungshaken - Bild 5).

b. Halten Sie die Bohrschablone N3 an die RÜCKSEITE der

äußeren Verkleidung J (der Pfeil auf der Schablone zeigt

auf den OBEREN RAND der äußeren Verkleidung). Bild

c. Bohren Sie SACKLÖCHER K wie angegeben. Bild 6

d. Bringen Sie den Dunstauffangschirm über der äußeren

Verkleidung an und befestigen Sie ihn mit 8 Schrauben

e. Bringen Sie die Klappe auf der Dunstabzugshaube erst in

den oberen Führungsschienen M1, dann in den unteren

Führungsschienen M2 wieder an. Bild 6

f. Schließen Sie die Klappe vollständig und öffnen Sie sie

wieder, um sich von dem korrekten Gleiten der Klappe in

den Führungsschienen zu überzeugen.

Elektrische oder manuelle Klappe (*)

In einigen Produkten ist eine Klappe mit elektrischer oder

manueller Betaetigung anstatt des Abluftmotors vorgesehen.

Normalerweise ist diese an der Abluftoeffnung B1 installiert

und mit drei Schrauben am Haubenkoerper befestigt,

waehrend die Abluftoeffnung B2 mit einem mit einer Schraube

befestigten Deckel verschlossen ist.

Falls die Abluftklappe an der Abluftoeffnung B2 installiert

werden soll, muss diese durch Entfernen der drei Schrauben

von B1 abmontiert und der auf B2 befestigte Deckel durch

diese ersetzt werden.

Danach muss der Deckel auf B1 angebracht werden.

a. Verwenden Sie die Bohrschablone N2 (*), setzen Sie die

Schablone auf die vorderen Ränder des

Dunstabzughaubenschranks (rechter Schrank, Seite B) –

(linker Schrank, Seite C) OHNE DIE DICKE DER KLAPPEN ZU BERÜCKSICHTIGEN, bohren Sie wie

b. Sollte es nötig sein, befestigen Sie die

Dunstabzugshaube an der Wand, halten Sie die

Schablone N1(*) so an die Wand, dass der obere Rand

der Wand mit dem oberen Rand der Schablone

übereinstimmt N2 (*). Bild 7-8

c. Bohren Sie wie angegeben, befestigen Sie 2 Haken(*) R

mit Schrauben und Dübeln in der Wand. Bild 7

d. Für den Fall, dass die Dicke der seitlichen Schrankwände

16mm sein sollte, bringen Sie die einrastenden

Abstandhalter O (*) an den Seiten der

Dunstabzugshaube an, dort, wo sich auch die Löcher

befinden, die für den Durchgang der Schrauben zur

Befestigung an den Schränkwänden dienen. Bild 8.

e. Hängen Sie die Dunstabzugshaube an den Haken (*) auf

und regulieren Sie die Position der Dunstabzugshaube

sowohl mithilfe der Schrauben ohne Kopf S1 als auch

mithilfe der Position der Bügel über die entsprechenden

Schrauben S2. Bild 7

f. Befestigen Sie die Dunstabzugshaube an den seitlichen

Schrankwänden mit 4 Schrauben P. Bild 8

g. Bringen Sie den unteren Winkelträger Q (*) an der

Dunstabzugshaube mit zwei Schrauben und Kunststoff-

Ü-Scheiben T an, dies ermöglicht es, eventuell

vorhandene Räume zwischen der Wand und der

Dunstabzugshaube zu verbergen. Bild 7

Im Falle einer sehr intensiven Küchendunstkonzentration die

höchste Saugstärke einschalten. Es wird empfohlen, die

Dunstabzugshaube schon fünf Minuten vor Beginn des

Kochvorganges einzuschalten und sie nach dessen

Beendigung noch ungefähr 15 Minuten weiterlaufen zu

Verwenden Sie die für die Kontrolle der Lichter und

Absaugleistung vorgesehenen Tasten oder Schalter.

Nur bei einigen Modellen: indem Sie den Dunstauffangschirm

öffnen oder schließen, können Sie das Ein- bzw. Ausschalten

des Gebläses, welches die Absaugleistung reguliert, sowie in

einigen Fällen auch das Ein- bzw. Ausschalten der Lichter

kontrollieren. Wenn Ihr Produkt mit elektrischem oder

mechanischem Abluftklappe versehen ist, dienen die zur

Verfuegung stehehnen Tasten und oder die Druecktasten und

Drehknopfe, fuer die Kontrolle der Lichter und zum oeffnen

und schliessen der Abluftklappe.

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der

Dunstabzugshaube unterbrochen werden.

Die Dunstabzugshaube muss sowohl innen als auch aussen

häufig gereinigt werden (etwa in den selben Intervalle, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktem Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!8

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Wenn dieser sich innerhalb eines Stützgitters befindet, kann

es sich um einen der folgenden Filtertypen handeln:

Der Papierfilte muss einmal im Monat ausgewechselt werden

oder dann, wenn er auf der Oberseite verfärbt ist und diese

Verfärbung durch die Löcher des Gitters sichtbar ist.

Der Schwammfilter muss einmal monatlich gewaschen und

nach 5 – 6 Waschgängen ganz ausgewechselt werden.

Der Metallfilter muss einmal monatlich mit einem milden

Reinigungsmittel per Hand gewaschen werden. Er kann auch

in der Geschirrspülmaschine bei niedriger Temperatur und im

Schnellwaschgang gereinigt werden. Der Metallfettfilter kann

bei der Reinigung in der Spülmaschine abfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Um auf den Fettfilter V zugreifen zu können, öffnen Sie das

Absauggitter mithilfe der Auslöser H1 oder H2 (abhängig von

dem vorhandenen Modell) und befreien Sie es von den

Haltevorrichtungen W. Abb. 9

Einige Gerätemodelle sind mit einem Ansauggitter mit

integriertem Fettfilter ausgestattet; diese werden entnommen,

indem die Griffe H2 (Bild 9) nach oben gezogen werden,

dann den Filter nach aussen ziehen. Sie sind wie die

Metallfilter zu reinigen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Je nach der Benetzungsdauer des Herdes und der Häfigkeit

der Reinigung des Fettfilters tritt nach einer mehr oder

weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz

mindestens alle 4 Monate (oder wenn das

Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)

ausgewechselt werden.

Setzen Sie den Kohlefilter so ein, dass er das Gitter abdeckt,

welches den Absaugmotor schützt. Der Kohlefilter wird so

eingesetzt, dass die Schlitze auf dem Filter mit den Bolzen an

den Seiten des Motorschutzgitters übereinstimmen.

Drehen Sie den Kohlefilter im Uhrzeigersinn, um ihn zu

blockieren (Bajonettverschluss). Bild 10

Gehen Sie für die Montage im gegensätzlichen Sinn vor.

Hinweis: bei den Modellen mit 2 Motoren sind 2 Filter

notwendig; der Montage- bzw. Demontagevorgang ist

Ersetzten der Lämpchen

Das Gerat von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

Das Ansauggitter entfernen um Zugriff auf die Lämpchen zu

bekommen. Das kaputte Lämpchen entfernen und durch eine

ovale Glühlampe von maximal 40 W E 14 ersetzen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingedreht sind, ehe man sich an

den Kundendienst wendet.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Das Gerät ist nicht zur Verwendung durch Kinder oder

Personen mit eingeschränkten körperlichen, geistigen oder

Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung

oder Kenntnis geeignet, es sei denn unter Aufsicht oder

Anleitung zum Gebrauch durch eine für ihre Sicherheit

verantwortliche Person.

Kinder müssen beaufsichtigt werden, dass sie nicht mit dem

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Markierung

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden9

Produktdokumentation ist folgendes Symbol einer

durchgestrichenen Abfalltonne abgebildet. Es weist darauf

hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Elektrische of mechanische klep (*)
