BRUGSANVISNING RHE627GR ROSIERES

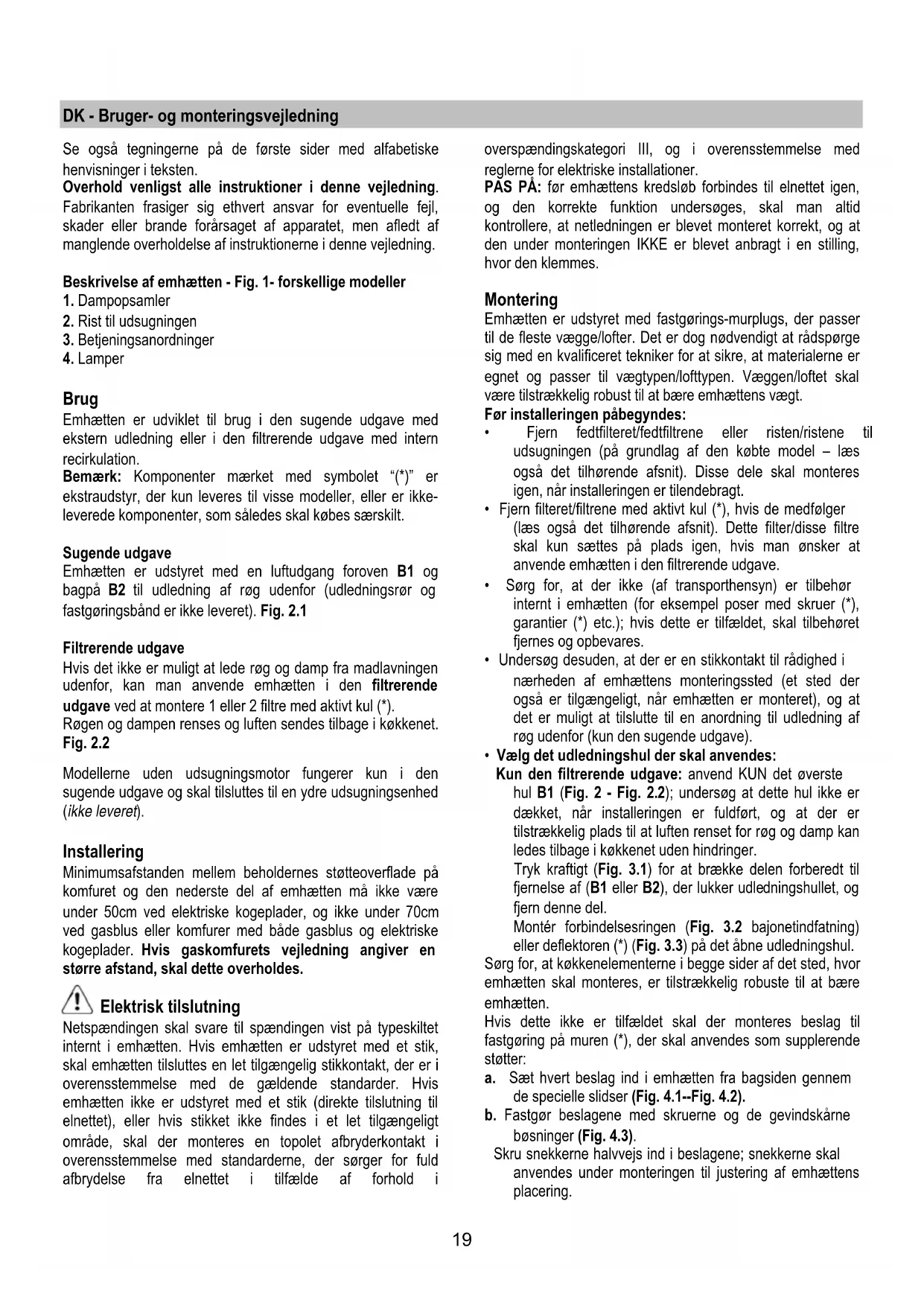

DK - Bruger- og monteringsvejledning

Se også tegningerne på de første sider med alfabetiske henvisninger i teksten.

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Beskrivelse af emhætten - Fig. 1- forskellige modeller

1. Dampopsamler
2. Rist til udsugningen
3. Betjeningsanordninger
4. Lamper

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikke-leverede komponenter, som således skal købes særskilt.

Sugende udgave

Emhætten er udstyret med en luftudgang foroven B1 og bagpå B2 til udledning af røg udenfor (udledningsrør og fastgøringsbånd er ikke leveret). Fig. 2.1

Filtrerende udgave

Hvis det ikke er muligt at lede røg og damp fra madlavningen udenfor, kan man anvende emhætten i den filtrerende udgave ved at montere 1 eller 2 filtre med aktivt kul (*).

Røgen og dampen renses og luften sendes tilbage i køkkenet.

Fig. 2.2

Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Installing

Minimumsafstanden mellem beholdernes støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 70cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader. Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et let tilgængeligt område, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

PÅS PÅ: før emhættens kredsløb forbindes til elnettet igen, og den korrekte funktion undersøges, skal man altid kontrollere, at netledningen er blevet monteret korrekt, og at den under monteringen IKKE er blevet anbragt i en stilling, hvor den klemmes.

Montering

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Før installeringen påbegyndes:

• Fjern fedtfilteret/fedtfiltrene eller risten/ristene til udsugningen (på grundlag af den købte model – læs også det tilhørende afsnit). Disse dele skal monteres igen, när installeringen er tilendebragt.
• Fjern filteret/filtrene med aktivt kul (*), hvis de medfølger (læs også det tilhørende afsnit). Dette filter/disse filtre skal kun sættes på plads igen, hvis man ønsker at anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer (*), garantier (*) etc.); hvis dette er tilfældet, skal tilbehøret fjernes og opbevares.
• Undersøg desuden, at der er en stikkontakt til rådighed i nærheden af emhættens monteringssted (et sted der også er tilgængeligt, när emhætten er monteret), og at det er muligt at tilslutte til en anordning til udledning af røg udenfor (kun den sugende udgave).
  • Vælg det udledningshul der skal anvendes:

Kun den filtrerende udgave: anvend KUN det øverste hul B1 (Fig. 2 - Fig. 2.2); undersøg at dette hul ikke er dækket, når installeringen er fuldført, og at der er tilstrækkelig plads til at luften renset for røg og damp kan ledes tilbage i køkkenet uden hindringer.

Tryk kraftigt (Fig. 3.1) for at brække delen forberedt til fjernelse af (B1 eller B2), der lukker udledningshullet, og fjern denne del.

Montér forbindelsesringen (Fig. 3.2 bajonetindfatning) eller deflektoren (*) (Fig. 3.3) på det åbne udledningshul.

Sørg for, at køkkenelementerne i begge sider af det sted, hvor emhætten skal monteres, er tilstrækkelig robuste til at bære emhætten.

Hvis dette ikke er tilfældet skal der monteres beslag til fastgøring på muren (*), der skal anvendes som supplerende støtter:

a. Sæt hvert beslag ind i emhætten fra bagsiden gennem de specielle slidser (Fig. 4.1--Fig. 4.2).
b. Fastgør beslagene med skruerne og de gevindskårne bøsninger (Fig. 4.3).

Skru snekkerne halvvejs ind i beslagene; snekkerne skal anvendes under monteringen til justering af emhættens placering.

Bemærk: beslagenes placering kan justeres under monteringen ved at slække de skruer, der fastgør til emhætten, og derefter stramme dem igen (Fig. 7 - S1-S2).

Montering af pyntepladen (\*)

a. Træk dampopsamleren ud (frigør den fra blokeringskrogene - Fig. 5).
b. Anbring boreskabelonen N3 på BAGSIDEN af pyntepladen J (pilen på skabelonen skal rettes mod den ∅VERSTE KANT på pyntepladen). Fig. 6
c. Bor de IKKE-GENNEMGÅENDE HULLER K, som vist på tegningen. Fig. 6
d. Anbring dampopsamleren over pyntepladen og fastgør den med 8 skruer L. Fig. 6
e. Genmontér emhættens låge; først i skinnerne foroven M1, og derefter forneden M2. Fig. 6
f. Luk lågen helt, og åbn den igen for at sikre, at den glider korrekt i skinnerne.

Elektrisk eller mekanisk ventil (\*)

Fig. 11

På visse produkter findes der en ventil med elektrisk eller mekanisk aktivering i stedet for udsugningsmotoren.

Denne ventil er normalt monteret på udledningshullet B1 og er fastgjort til emhættens kasse vha. 3 skruer, mens der i hul B2 er monteret en prop fastgjort med 1 skrue.

Hvis man ønsker at montere ventilen på hullet B2, skal ventilen afmonteres fra kassen ved at fjerne fastgøringsskruerne, hvorefter den skal installeres i stedet for proppen; proppen skal så fastgøres til dækning af hullet B1.

Installering

a. Benyt boreskabelonen N2 (*), der skal anbringes ved de forreste kanter på det ophængte køkkenelement (højre ophængte køkkenelement, side B) - (venstre ophængte køkkenelement, side C) UDEN AT TAGE H∅JDE FOR LÅGERNES TYKKELSE, og bor hullerne i overensstemmelse med angivelserne. Fig. 8

b. Hvis det er nødvendigt at fastgøre emhætten til muren skal skabelonen N1(*) anbringes på væggen på en sådan måde, at dens øverste kant svarer til den øverste kant på skabelonen N2 (*). Fig. 7-8

c. Bor hullerne i overensstemmelse med angivelserne, og fastgør 2 kroge (*) R i muren med skruer og murplugs. Fig. 7

d. Hvis de ophængte køkkenelementer i siderne har en tykkelse på 16 mm, skal man indsætte afstandsstykkerne O (*) ved at klemme dem på plads i siden af emhætten ud for de huller, der skal bruges til gennemgang af skruerne ved fastgøring til de ophængte køkkenelementer. Fig. 8.

e. Hæng emhætten op på krogene (*) og justér dens placering ved hjælp af snekkerne S1 og ved at regulere placeringen af fastgøringsbeslagene med skruer S2. Fig. 7

f. Fastgør emhætten til de ophængte køkkenelementer i siderne vha. 4 skruer P. Fig. 8

g. Montér det nederste vinkelstykke Q (*) på emhætten med to skruer og spændskiver af plastik T; denne del har til opgave at dække eventuelle mellemrum mellem emhættens bagside og væggen. Fig. 7

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

Benyt tasterne eller knapperne til betjening af lysene og de udsugningsniveauer der er til rådighed.

Kun på visse modeller: ved at åbne og lukke dampopsamleren kan man kontrollere tænding og slukning af den blæser, der regulerer udsugningskraften, og – i visse tilfælde – tænding og slukning af lysene.

Hvis det købte produkt er udstyret med ventil med elektrisk eller mekanisk aktivering, benyttes tasterne og/eller knapperne og/eller drejeknapperne til betjening af lys og åbning og lukning af ventilen.

Vedligeholdelse

Emhætten skal afbrydes fra elektricitetsnettet før der udføres nogen form for vedligeholdelse.

Rengøring

Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Hvis filteret er anbragt under en rist, kan det være ét af følgende typer:

Et fedtfilter i papir skal udskiftes en gang om måneden, eller hvis det er farvet ovenpå, när farven ses gennem ristens huller.

Et filter med svamp skal rengøres i varmt sæbevand en gang om måneden og udskiftes for hver 5-6 vask.

Et metalfilter skal rengøres en gang om måneden med ikke-aggressive opvaskemidler manuelt eller i opvaskemaskine på lav temperatur og kort opvaskeprogram.

Ved opvask i opvaskemaskine kan metalfedtfilteret blive misfarvet, men dets filtreringsegenskaber ændres ikke.

For at få adgang til fedtfilteret V skal man åbne udsugningsristen vha. krogene H1 eller H2 (på grundlag af den købte model) og frigøre den fra holderne W. Fig. 9

Visse modeller er udstyret med udsugningsrist med indbygget fedtfilter; disse dele skal fjernes fra lejet ved at trække håndtagene H2 opad (Fig. 9), hvorefter de skal trækkes udad; disse filtre skal vaskes på samme måde som metalfiltre.

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af komfuret og hyppigheden for rengøring af fedtfilteret.

Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde måned (eller når indikatoren for mætning af filteret angiver det, hvis en sådan indikator findes på modellen).

Sæt kulfilteret på plads til dækning af den rist, der beskytter udsugningsmotoren, således at slidserne på filteret er ud for dornene i motorbeskyttelsesristens sider.

Drej kulfilteret med uret for at blokere (bajonetfatning). Fig. 10

Ved montering bedes man følge modsatte fremgangsmåde.

Bemærk: på modeller med 2 motorer er der behov for 2 filtre; fremgangsmåden ved montering og afmontering er den samme.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

Fjern udsugningsristen for at få adgang til rummet med pærerne.

Fjern den ødelagte pære og erstat dem med en oval glødelampe på max 40W E14.

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.

Advarsler

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt.

Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.

Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten.

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, när køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand.

Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).

Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved at sørge for, at dette produkt bortskaffes korrekt, bidrager brugeren til at forhindre eventuelle negative konsekvenser for miljøet og for den almene sundhedstilstand.

Symbolet på produktet, eller i den vedlagte dokumentation, angiver at dette produkt ikke skal anses for at være almindeligt husholdningsaffald, og derfor skal indleveres til specielle opsamlingssteder med henblik på genbrug af elektriske og elektroniske apparater. Bortskaf apparatet i overensstemmelse med de lokale regler for udsmidning af affald. For yderligere oplysninger om behandling, genindvinding og genbrug af dette produkt bedes man kontakte det lokale kontor for affaldsbehandling, renovationsselskabet eller den butik, hvor apparatet er købt.

Konsulter også tegningene på de første sidene som har alfabetiske henvisninger i bruksanvisningen.

1. Kondenssamler
2. Sugerist
3. Betjeningsknapper
4. Belysningspunkter

Bruksmåte

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Elektrisk tilslutning

Merk: på modellene med 2 motorer er det nødvendig med 2 filtre. Monterings- og demonteringssystemet er identisk.

Merk! Før du rører lyspærene må du være sikker på at de er kalde.

Fjern den ødelagte lyspæren, og skift den ut med en oval lyspære med glød på maks 40W E14.

Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.

Advarsel
