Tipo de producto	Campana extractora
Marca	Rosieres
Modelo	RHE627GR
Versión	Aspirante (evacuación exterior) y filtrante (reciclaje interior)
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia de aspiración	Varias velocidades ajustables mediante teclas o pulsadores
Tipo de mandos	Teclas o pulsadores
Iluminación	Bombillas incandescentes máx. 40 W, casquillo E14
Filtro de grasa	Metálico, lavable a mano o en lavavajillas (ciclo corto, baja temperatura)
Filtro de carbón activo	Opcional para versión reciclaje, reemplazar cada 4 meses
Distancia mínima de seguridad (eléctrica)	50 cm entre la superficie de cocción y la parte más baja de la campana
Distancia mínima de seguridad (gas/mixta)	70 cm (salvo indicación contraria del fabricante de la cocina)
Tipo de instalación	Empotrable entre muebles o fijación mural
Salida de aire	Superior (B1) y posterior (B2), conexión para tubería de evacuación
Material	Acero inoxidable
Accesorios incluidos	Tacos, tornillos, plantillas de perforación, anillos de conexión
Mantenimiento regular	Limpieza mensual de los filtros de grasa y de la campana (interior/exterior)
Seguridad	Desconectar antes del mantenimiento; no usar sin rejilla; evitar llamas libres
Reciclaje (RAEE)	No tirar con los residuos domésticos; depositar en un punto limpio

Preguntas frecuentes - RHE627GR ROSIERES

¿Cuál es la distancia mínima de instalación entre la campana y la cocina?

Para cocinas eléctricas, la distancia mínima es de 50 cm. Para cocinas de gas o mixtas, es de 70 cm, salvo indicación contraria del fabricante de la cocina.

¿Cómo limpiar el filtro de grasa metálico?

El filtro de grasa metálico debe limpiarse una vez al mes con un detergente no agresivo, a mano o en lavavajillas a baja temperatura y ciclo corto. El lavado en lavavajillas puede decolorar el filtro sin afectar su rendimiento.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo (usado en versión reciclaje) debe cambiarse cada 4 meses como máximo, o antes si el sistema de indicación de saturación (si está presente) lo señala.

¿Qué hacer si las lámparas de la campana no se encienden?

Primero verifique que las bombillas estén correctamente insertadas. Si están fundidas, reemplácelas por bombillas incandescentes máx. 40 W con casquillo E14. Desconecte la campana antes de cualquier intervención.

¿Puedo usar la campana sin evacuación exterior?

Sí, la campana se puede usar en versión filtrante (reciclaje). Hay que instalar uno o dos filtros de carbón activo (no incluidos). Los humos se purifican y se devuelven a la cocina.

¿Cómo instalar la campana entre dos muebles?

Use la plantilla de perforación N2 para marcar los agujeros en los muebles laterales. Fije la campana con 4 tornillos P. Si los muebles no son lo suficientemente sólidos, monte soportes de fijación en la pared.

¿Qué tipo de bombilla usar para el reemplazo?

Use bombillas incandescentes ovaladas de 40 W máximo con casquillo E14. Asegúrese de que estén frías antes de manipularlas.

¿Cómo desconectar la campana para el mantenimiento?

Antes de cualquier operación de limpieza o mantenimiento, desconecte la campana del circuito eléctrico retirando el enchufe o cortando el interruptor general de la vivienda.

¿Qué hacer en caso de incendio debajo de la campana?

Nunca use agua. Corte la alimentación eléctrica de la campana. Use un extintor adecuado o cubra las llamas con una tapa. Evite flamear los alimentos debajo de la campana.

¿Puedo usar la campana sin la rejilla de aspiración?

No, nunca use la campana sin que la rejilla esté montada correctamente. La rejilla protege los componentes internos y asegura un funcionamiento seguro.

MANUAL DE USUARIO RHE627GR ROSIERES

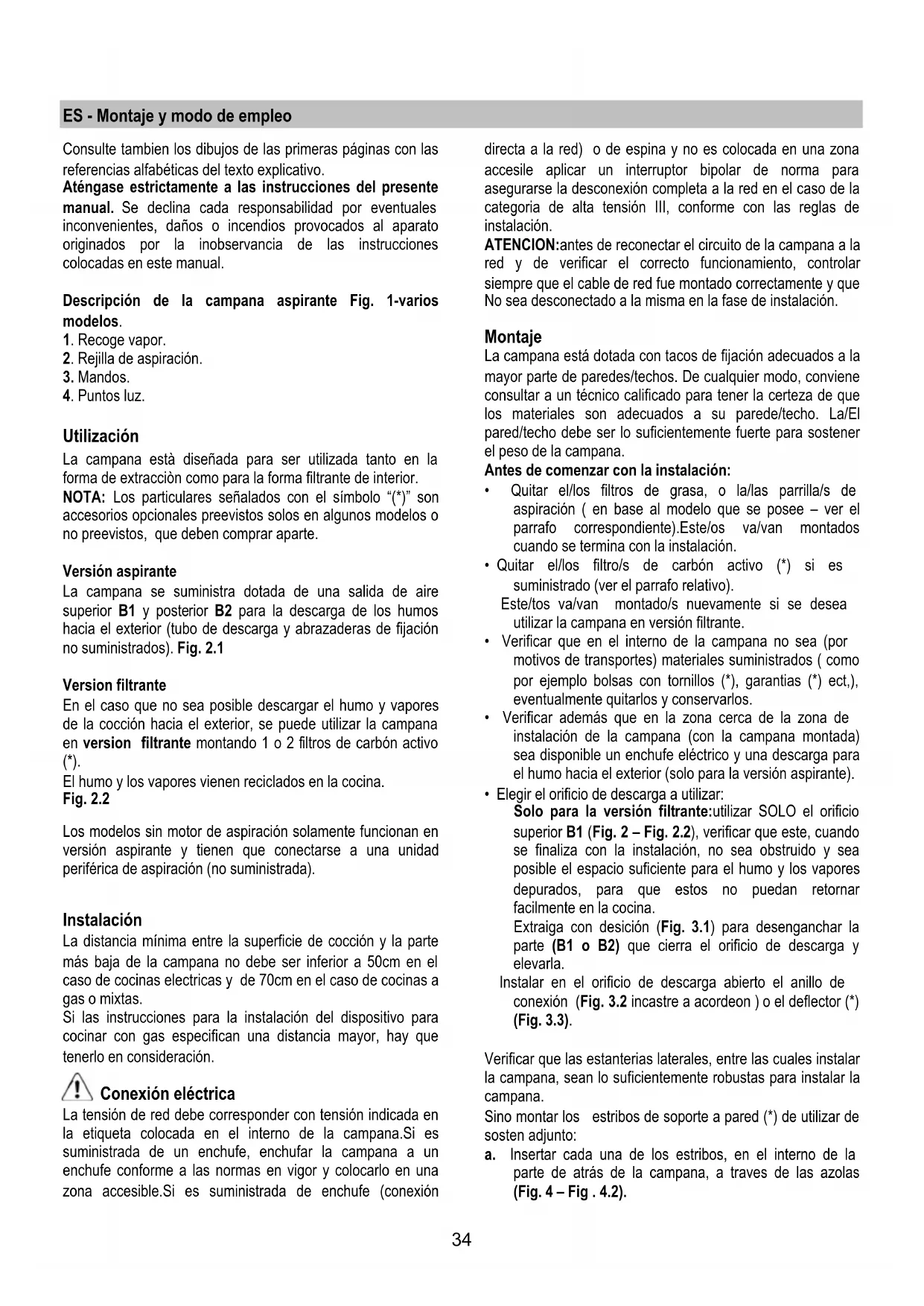

ES - Montaje y modo de empleo

Consulte también los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo.

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual.

Descripción de la campana aspirante Fig. 1-varios modelos.

1. Recoge vapor.
2. Rejilla de aspiración.
3. Mandos.
4. Puntos luz.

Utilización

La campana está diseñada para ser utilizada tanto en la forma de extracción como para la forma filtrante de interior.

NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales previstos solo en algunos modelos o no previstos, que deben comprarse aparte.

Versión aspirante

La campana se suministra dotada de una salida de aire superior B1 y posterior B2 para la descarga de los humos hacia el exterior (tubo de descarga y abrazaderas de fijación no suministrados). Fig. 2.1

Versión filtrante

En el caso de que no sea posible descargar el humo y vapores de la cocción hacia el exterior, se puede utilizar la campana en versión filtrante montando 1 o 2 filtros de carbón activo (*).

El humo y los vapores se reciclan en la cocina.

Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada).

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 70 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible. Si es suministrada sin enchufe (conexión directa a la red) o con espina y no está colocada en una zona accesible, aplicar un interruptor bipolar de norma para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

ATENCIÓN: antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente y que no sea desconectado a la misma en la fase de instalación.

Montaje

La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su pared/techo. La pared/el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

Antes de comenzar con la instalación:

• Quitar el/los filtros de grasa, o la/las parrilla/s de aspiración (en base al modelo que se posee – ver el párrafo correspondiente). Este/os va/van montados cuando se termina con la instalación.
• Quitar el/los filtro/s de carbón activo (*) si es suministrado (ver el párrafo relativo).

Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos (*), garantías (*), etc.), eventualmente quitarlos y conservarlos.
• Verificar además que en la zona cerca de la instalación de la campana (con la campana montada) esté disponible un enchufe eléctrico y una salida para el humo hacia el exterior (solo para la versión aspirante).
• Elegir el orificio de salida a utilizar:

Solo para la versión filtrante: utilizar SOLO el orificio superior B1 (Fig. 2 – Fig. 2.2), verificar que este, cuando se finalice la instalación, no esté obstruido y haya espacio suficiente para el humo y los vapores depurados, para que estos no puedan retornar fácilmente a la cocina.

Extraiga con decisión (Fig. 3.1) para desenganchar la parte (B1 o B2) que cierra el orificio de salida y elevarla.

Instalar en el orificio de salida abierto el anillo de conexión (Fig. 3.2 incastre a acordeón) o el deflector (*) (Fig. 3.3).

Verificar que las estanterías laterales, entre las cuales se instalará la campana, sean lo suficientemente robustas para soportarla.

Si no, montar los soportes de pared (*) que se suministran como accesorios:

a. Insertar cada uno de los soportes en la parte trasera de la campana, a través de las fijaciones (Fig. 4 – Fig. 4.2).

b. Fijar los soportes con los tornillos y bulones (Fig. 4.3). Atornillar los soportes con los tornillos hasta la mitad, desde la altura de instalación para regular la posición de la campana.

Nota: La posición de los soportes puede ser regulada durante la instalación, aflojando y apretando oportunamente los tornillos que fijan la campana. (Fig. 7 – S1-S2)

Instalación del panel estético (*)

a. Extraer la protección contra vapores (liberarla de los ganchos de bloqueo – Fig. 5). b. Aplicar la plantilla de perforación N3 del LADO POSTERIOR del panel estético J (la flecha de la plantilla debe estar en dirección al BORDE SUPERIOR del panel estético). Fig. 6 c. Realizar ORIFICIOS CIEGOS K como se indica en la Fig. 6 d. Aplicar la protección contra vapores sobre el panel estético y fijarla con 8 tornillos L. Fig. 6 e. Montar nuevamente las puertas en la campana, primero en las guías superiores M1, luego en las inferiores M2. Fig. 6 f. Cerrar completamente y abrir las puertas para verificar el correcto deslizamiento de las mismas en las guías.

Válvula eléctrica o mecánica (*)

Fig. 11

En algunos productos se provee una válvula de accionamiento eléctrico o mecánico en lugar del motor de aspiración.

Generalmente, dicha válvula está instalada en el agujero de escape B1 y fijada al cajón de la campana con 3 tornillos, mientras que en el agujero B2, está instalado un tapón, fijado a su vez con 1 tornillo.

Si se desea instalar la válvula en el agujero B2, desmontar la válvula del cajón, quitando los tornillos de montaje e instalarla en lugar del tapón; este último debe ser fijado a cobertura del agujero B1.

Instalación

a. Utilizar la plantilla de perforación N2 (*), posicionar la plantilla en los bordes anteriores del mueble (derecho, lado B) – (izquierdo, lado C) SIN CONSIDERAR EL ESPESOR DE LAS PUERTAS, perforar como es indicado. Fig. 8. b. Si es necesario fijar la campana a la pared, aplicar la plantilla N1 (*) sobre la pared de manera que el borde superior de la misma coincida con el borde superior de la plantilla N2 (*). Fig 7-8. c. Perforar como es indicado, fijar 2 ganchos (*) R a la pared con tornillos y clavijas. Fig. 7 d. En el caso que el espesor de las estanterías laterales sea de 16mm, aplicar, con fijación a encastre, los espaciadores O (*) en los lados de la campana en correspondencia con los orificios que se utilizan para el pasaje de los tornillos de fijación a las estanterías laterales. Fig. 8 e. Enganchar la campana a los ganchos (*) y regular la posición de la campana, sea con los tornillos sin S1 que

regulan la posición de los estribos de enganche con los tornillos S2. Fig. 7

f. Fijar la campana a las estanterías laterales con 4 tornillos P. Fig.8 g. Montar el angular inferior Q (*) a la campana con dos tornillos y arandelas en plástico T, servirá para cubrir eventuales espacios entre la parte de atrás de la campana y la pared. Fig.7

Funcionamiento

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconsejamos encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.

Utilizar las teclas o mandos suministrados para el control de las luces y de la potencia de aspiración disponible.

Solo en algunos modelos: abriendo y cerrando la protección contra vapores se puede controlar el encendido y el apagado de las teclas que regulan la potencia de aspiración y, en algunos casos, de las luces.

Si su producto está dotado de válvula de accionamiento eléctrico o mecánico, los botones y/o pulsadores y/o mandos a disposición sirven para controlar las luces y para la apertura y el cierre de la válvula.

Mantenimiento

Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente.

Limpieza

La campana debe limpiarse con frecuencia, tanto externa como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

Filtro antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

Si está situado en el interior de una parrilla de soporte, puede ser uno de los siguientes tipos:

El filtro de papel debe sustituirse una vez al mes o, si está coloreado en el lado superior, cuando el color trasluzca por los orificios de la parrilla.

El filtro de esponja debe lavarse con agua caliente y jabón una vez al mes, y debe sustituirse cada 5 o 6 lavados.

El filtro metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian en absoluto.

Para acceder al filtro de grasa, abra la parrilla de aspiración a través de los H1 o H2 (según el modelo que se posea) y libérelo de los estribos W. Fig. 9

Algunos modelos poseen rejilla de aspiración con filtro

antigraso incorporado; estos se sacan de su sitio tirando de las manillas H2 (Fig. 9) hacia arriba y, una vez sacados, lave estos filtros como los filtros metálicos.

Filtro de carbón activo (solamente para la versión filtrante)

Retiene los olores desagradables producidos por el cocinado de alimentos.

La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros, si está previsto en el modelo que se posee, indique esta necesidad).

Aplicar el filtro de carbón para cubrir la parrilla que protege el motor aspirante, de modo que las asas del filtro correspondan con los pernos de los lados de la parrilla que protege el motor. Girar el filtro en sentido horario para bloquearlo (fijación a acordeón). Fig. 10

Realizarlo en sentido antihorario para el montaje.

Nota: En los modelos con 2 motores es necesario 2 filtros, el sistema de montaje y desmontaje es idéntico.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Quite la rejilla de aspiración para acceder al hueco donde están las lámparas.

Quite la lámpara estropeada y cámbiela por una lámpara oval de incandescencia máxima de 40W (E14).

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controle que las lámparas estén bien montadas en su alojamiento.

Advertencias

¡Atención! No conectar el aparato a la red eléctrica hasta que la instalación esté completada.

Antes de cualquier operación de limpieza o mantenimiento, desenchufe la campana o el interruptor general de la casa.

El aparato no está destinado para el uso por parte de niños o personas con problemas físicos o mentales y sin experiencia y conocimientos, a menos que no sea bajo control de profesionales para el uso del aparato, una persona responsable de vuestra seguridad.

Los niños deben ser controlados para evitar que jueguen con el aparato.

¡Nunca utilizar la campana sin la parrilla correctamente montada!

La campana no debe utilizarse nunca como plano de apoyo, solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.

En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo, abstenerse estrictamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre interna y externamente (COMO MÍNIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual).

No efectuar las reglas de limpieza de la campana y el reemplazado de los filtros puede provocar incendios.

Se declina todo tipo de inconvenientes, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Este aparato está clasificado de acuerdo con la Directiva Europea 2002/96/EC sobre Residuos de aparatos eléctricos y electrónicos (RAEE).
