MANUALE UTENTE RHE627GR ROSIERES

IT Istruzioni di montaggio e d'uso

butikken hvor du kjøpte produktet.31

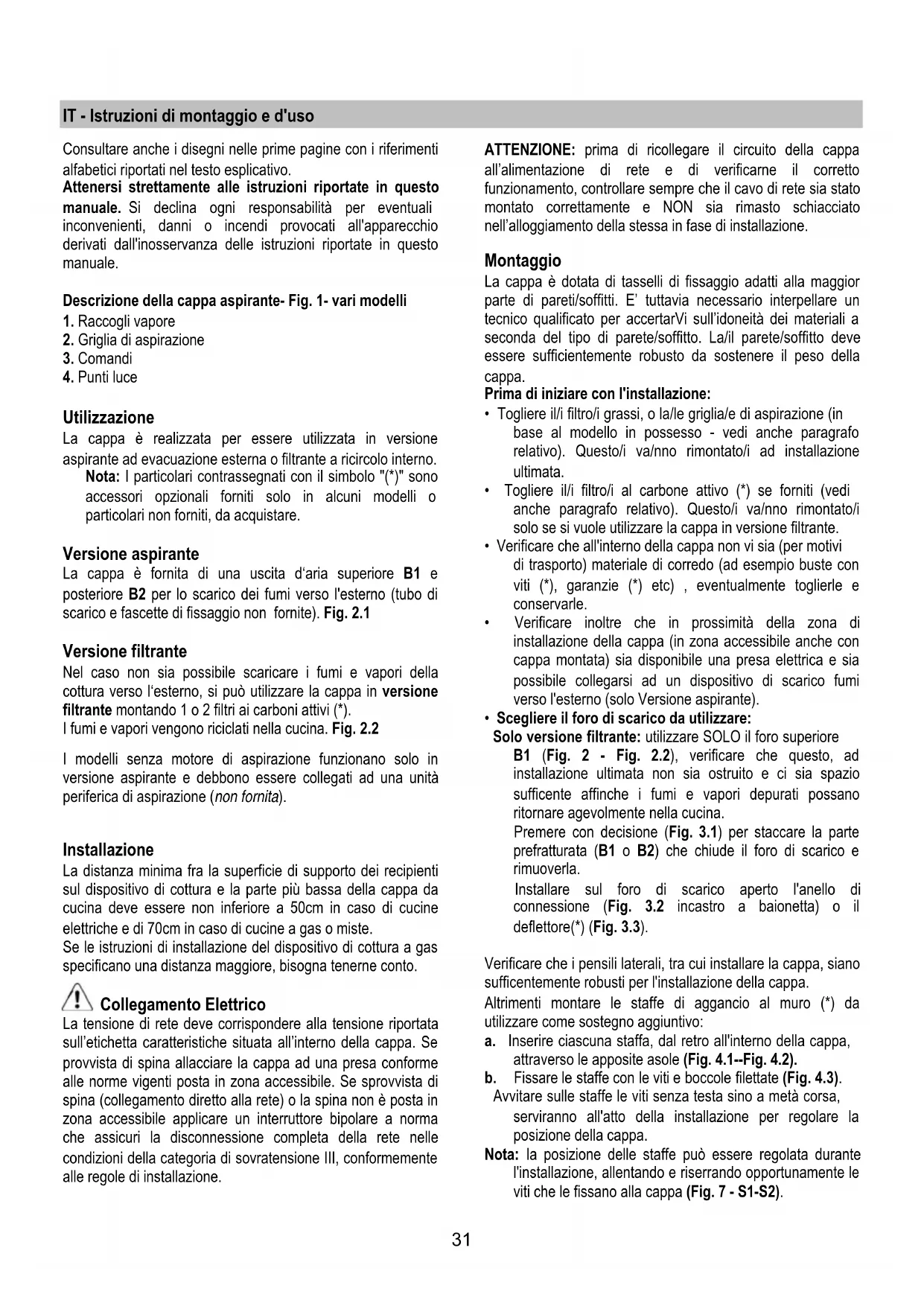

IT - Istruzioni di montaggio e d'uso

Consultare anche i disegni nelle prime pagine con i riferimenti

alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

Descrizione della cappa aspirante- Fig. 1- vari modelli

2. Griglia di aspirazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Nota: I particolari contrassegnati con il simbolo "(*)" sono

accessori opzionali forniti solo in alcuni modelli o

particolari non forniti, da acquistare.

La cappa è fornita di una uscita d‘aria superiore B1 e

posteriore B2 per lo scarico dei fumi verso l'esterno (tubo di

scarico e fascette di fissaggio non fornite). Fig. 2.1

Nel caso non sia possibile scaricare i fumi e vapori della

cottura verso l‘esterno, si può utilizzare la cappa in versione

filtrante montando 1 o 2 filtri ai carboni attivi (*).

I fumi e vapori vengono riciclati nella cucina. Fig. 2.2

I modelli senza motore di aspirazione funzionano solo in

versione aspirante e debbono essere collegati ad una unità

periferica di aspirazione (non fornita).

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 50cm in caso di cucine

elettriche e di 70cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile. Se sprovvista di

spina (collegamento diretto alla rete) o la spina non è posta in

zona accessibile applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

ATTENZIONE: prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente e NON sia rimasto schiacciato

nell’alloggiamento della stessa in fase di installazione.

La cappa è dotata di tasselli di fissaggio adatti alla maggior

parte di pareti/soffitti. E’ tuttavia necessario interpellare un

tecnico qualificato per accertarVi sull’idoneità dei materiali a

seconda del tipo di parete/soffitto. La/il parete/soffitto deve

essere sufficientemente robusto da sostenere il peso della

Prima di iniziare con l'installazione:

• Togliere il/i filtro/i grassi, o la/le griglia/e di aspirazione (in

base al modello in possesso - vedi anche paragrafo

relativo). Questo/i va/nno rimontato/i ad installazione

• Togliere il/i filtro/i al carbone attivo (*) se forniti (vedi

anche paragrafo relativo). Questo/i va/nno rimontato/i

solo se si vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi

di trasporto) materiale di corredo (ad esempio buste con

viti (*), garanzie (*) etc) , eventualmente toglierle e

• Verificare inoltre che in prossimità della zona di

installazione della cappa (in zona accessibile anche con

cappa montata) sia disponibile una presa elettrica e sia

possibile collegarsi ad un dispositivo di scarico fumi

verso l'esterno (solo Versione aspirante).

• Scegliere il foro di scarico da utilizzare:

Solo versione filtrante: utilizzare SOLO il foro superiore

B1 (Fig. 2 - Fig. 2.2), verificare che questo, ad

installazione ultimata non sia ostruito e ci sia spazio

sufficente affinche i fumi e vapori depurati possano

ritornare agevolmente nella cucina.

Premere con decisione (Fig. 3.1) per staccare la parte

prefratturata (B1 o B2) che chiude il foro di scarico e

Installare sul foro di scarico aperto l'anello di

connessione (Fig. 3.2 incastro a baionetta) o il

deflettore(*) (Fig. 3.3).

Verificare che i pensili laterali, tra cui installare la cappa, siano

sufficentemente robusti per l'installazione della cappa.

Altrimenti montare le staffe di aggancio al muro (*) da

utilizzare come sostegno aggiuntivo:

a. Inserire ciascuna staffa, dal retro all'interno della cappa,

attraverso le apposite asole (Fig. 4.1--Fig. 4.2).

b. Fissare le staffe con le viti e boccole filettate (Fig. 4.3).

Avvitare sulle staffe le viti senza testa sino a metà corsa,

serviranno all'atto della installazione per regolare la

posizione della cappa.

Nota: la posizione delle staffe può essere regolata durante

l'installazione, allentando e riserrando opportunamente le

viti che le fissano alla cappa (Fig. 7 - S1-S2).32

Installazione del pannello estetico (*)

a. Estrarre il raccogli vapore (liberarlo dai ganci di blocco -

b. Applicare lo schema di foratura N3 sul LATO POSTERIORE del pannello estetico J (la freccia sullo

schema va rivolta verso il BORDO SUPERIORE del

pannello estetico). Fig. 6

c. Eseguire FORI CIECHI K come indicato. Fig. 6

d. Applicare il raccogli vapore sopra il pannello estetico e

fissarlo con 8 viti L. Fig. 6

e. Rimontare lo sportello sulla cappa prima nelle guide in

alto M1, poi in basso M2. Fig. 6

f. Chiudere completamente e riaprire lo sportello per

verificare il corretto scorrimento dello stesso nelle guide.

Valvola elettrica o meccanica (*)

In alcuni prodotti è prevista una valvola ad azionamento

elettrico o meccanico al posto del motore di aspirazione.

Questa è solitamente installata sul foro di scarico B1 e fissata

al cassone della cappa con 3 viti, mentre nel foro B2 è

installato un tappo fissato a sua volta con 1 vite.

Se si desidera installare la valvola sul foro B2 allora smontare

la valvola dal cassone rimuovendo le viti di fissaggio ed

installarla al posto del tappo, quest'ultimo va fissato a

copertura del foro B1.

a. Utilizzare lo schema di foratura N2 (*), posizionare lo

schema sui bordi anteriori del pensile (pensile destro,

lato B) - (pensile sinistro, lato C) SENZA CONSIDERARE LO SPESSORE DEGLI SPORTELLI,

forare come indicato. Fig. 8

b. Se fosse necessario fissare la cappa al muro

dima N1(*) sulla parete in maniera che il bordo superiore

della stessa coincida con il bordo superiore della dima

c. forare come indicato, fissare 2 ganci(*) R al muro con viti

d. Nel caso lo spessore dei pensili laterali sia di 16mm,

applicare, con fissaggio ad incastro, i distanzieri O (*) ai

lati della cappa in corrispondenza dei fori che si

utilizzeranno per il passaggio delle viti di fissaggio ai

pensili laterali. Fig. 8.

e. Appendere la cappa ai ganci (*) e regolare la posizione

della cappa sia con le viti senza testa S1 che regolando

la posizione delle staffe di aggancio con le viti S2. Fig. 7

f. Fissare la cappa ai pensili laterali con 4 viti P. Fig. 8

g. Montare l‘angolare inferiore Q (*) alla cappa con due viti

e rondelle in plastica T, servirà per coprire eventuali

spazi tra il retro della cappa e la parete. Fig. 7

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

Utilizzare i tasti od i pulsanti previsti per il controllo delle luci e

delle potenze di aspirazione disponibili.

Solo in alcuni modelli: aprendo e chiudendo il raccogli vapore

si può controllare l'accenzione e spegnimento della ventola

che regola la potenza di aspirazione e, in alcuni casi,

l'accenzione e spegnimento delle luci.

Se il vostro prodotto è provvisto di valvola ad azionamento

elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a

disposizione servono per il controllo delle luci e per l'apertura

e chiusura della valvola.

Prima di qualsiasi lavoro di manutenzione scollegare la cappa

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi.

NON UTILIZZARE ALCOOL!

Trattiene le particelle di grasso derivanti dalla cottura.

Se situato all'interno di una griglia supporto, può essere uno

Il filtro di carta deve essere sostituito una volta al mese o se

colorato nel lato superiore, quando la colorazione traspare dai

Il filtro spugna va lavato con acqua calda saponata una volta

al mese e sostituito ogni 5/6 lavaggi.

Il filtro metallico deve essere pulito una volta al mese, con

detergenti non aggressivi, manualmente oppure in

lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Per accedere al filtro grassi V aprire la griglia di aspirazione

tramite gli sganci H1 o H2 (in base al modello in possesso) e

liberarlo dai fermi W. Fig. 9

Alcuni modelli sono provvisti di griglia di aspirazione con filtro

antigrasso incorporato, questi vanno rimossi dalla sede

tirando le maniglie H2 verso l‘alto (Fig. 9) ed estratti verso

l‘esterno, lavare questi filtri come i filtri metallici.

Filtro al carbone (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o

meno prolungato a seconda del tipo di cucina e della

regolarità della pulizia del filtro grassi. In ogni caso è

necessario sostituire la cartuccia al massimo ogni quattro

mesi (o quando il sistema di indicazione di saturazione dei filtri

- se previsto sul modello in possesso- indica questa

Applicare il filtro al carbone a copertura della griglia che

protegge il motore aspirante in modo che le asole sul filtro

corrispondano ai perni ai lati della griglia proteggi motore.33

Girare il filtro al carbone in senso orario per bloccarli

(fissaggio a baionetta). Fig. 10

Procedere in senso inverso per il montaggio.

Nota: nei modelli con 2 motori sono necessari 2 filtri, il

sistema di montaggio e smontaggio è identico.

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

Togliere la griglia di aspirazione per accedere al vano

Togliere la lampada danneggiata e sostituirla con lampada

ovale ad incandescenza max 40W E14.

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.34

ES - Montaje y modo de empleo
