Type de produit	Hotte aspirante
Marque	Rosieres
Modèle	RHE627GR
Version	Aspirante (évacuation extérieure) et filtrante (recyclage intérieur)
Alimentation électrique	220-240 V ~ 50 Hz
Puissance d'aspiration	Plusieurs vitesses réglables via touches ou boutons-poussoirs
Type de commandes	Touches ou boutons-poussoirs
Éclairage	Ampoules à incandescence max 40 W, culot E14
Filtre à graisse	Métallique, lavable à la main ou au lave-vaisselle (cycle court, basse température)
Filtre à charbon actif	Optionnel pour version recyclage, à remplacer tous les 4 mois
Distance minimale de sécurité (électrique)	50 cm entre la surface de cuisson et la partie la plus basse de la hotte
Distance minimale de sécurité (gaz/mixte)	70 cm (sauf indication contraire du fabricant de la cuisinière)
Type d'installation	Encastrable entre meubles ou fixation murale
Sortie d'air	Supérieure (B1) et postérieure (B2), raccord pour tuyau d'évacuation
Matériau	Acier inoxydable
Accessoires fournis	Chevilles, vis, gabarits de perçage, bagues de raccordement
Entretien régulier	Nettoyage mensuel des filtres à graisse et de la hotte (intérieur/extérieur)
Sécurité	Débrancher avant entretien ; ne pas utiliser sans grille ; éviter les flammes libres
Recyclage (DEEE)	Ne pas jeter avec les déchets ménagers ; déposer en déchèterie

FOIRE AUX QUESTIONS - RHE627GR ROSIERES

Quelle est la distance minimale d'installation entre la hotte et la cuisinière ?

Pour les cuisinières électriques, la distance minimale est de 50 cm. Pour les cuisinières à gaz ou mixtes, elle est de 70 cm, sauf indication contraire du fabricant de la cuisinière.

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse métallique doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou au lave-vaisselle à basse température et cycle court. Le lavage au lave-vaisselle peut décolorer le filtre sans affecter ses performances.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif (utilisé en version recyclage) doit être changé tous les 4 mois maximum, ou plus tôt si le système d'indication de saturation (si présent) le signale.

Que faire si les lampes de la hotte ne s'allument pas ?

Vérifiez d'abord que les ampoules sont correctement insérées. Si elles sont grillées, remplacez-les par des ampoules à incandescence max 40 W avec culot E14. Débranchez la hotte avant toute intervention.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut être utilisée en version filtrante (recyclage). Il faut installer un ou deux filtres à charbon actif (non fournis). Les fumées sont purifiées et renvoyées dans la cuisine.

Comment installer la hotte entre deux meubles ?

Utilisez le gabarit de perçage N2 pour marquer les trous sur les meubles latéraux. Fixez la hotte avec 4 vis P. Si les meubles ne sont pas assez solides, montez des étriers d'accrochage au mur.

Quel type d'ampoule utiliser pour le remplacement ?

Utilisez des ampoules à incandescence ovales de 40 W maximum avec culot E14. Assurez-vous qu'elles sont froides avant de les manipuler.

Comment débrancher la hotte pour l'entretien ?

Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Que faire en cas de départ de feu sous la hotte ?

Ne jamais utiliser d'eau. Coupez l'alimentation électrique de la hotte. Utilisez un extincteur adapté ou couvrez les flammes avec un couvercle. Évitez de faire flamber les aliments sous la hotte.

Puis-je utiliser la hotte sans la grille d'aspiration ?

Non, ne jamais utiliser la hotte sans que la grille ne soit montée correctement. La grille protège les composants internes et assure un fonctionnement sécurisé.

MODE D'EMPLOI RHE627GR ROSIERES

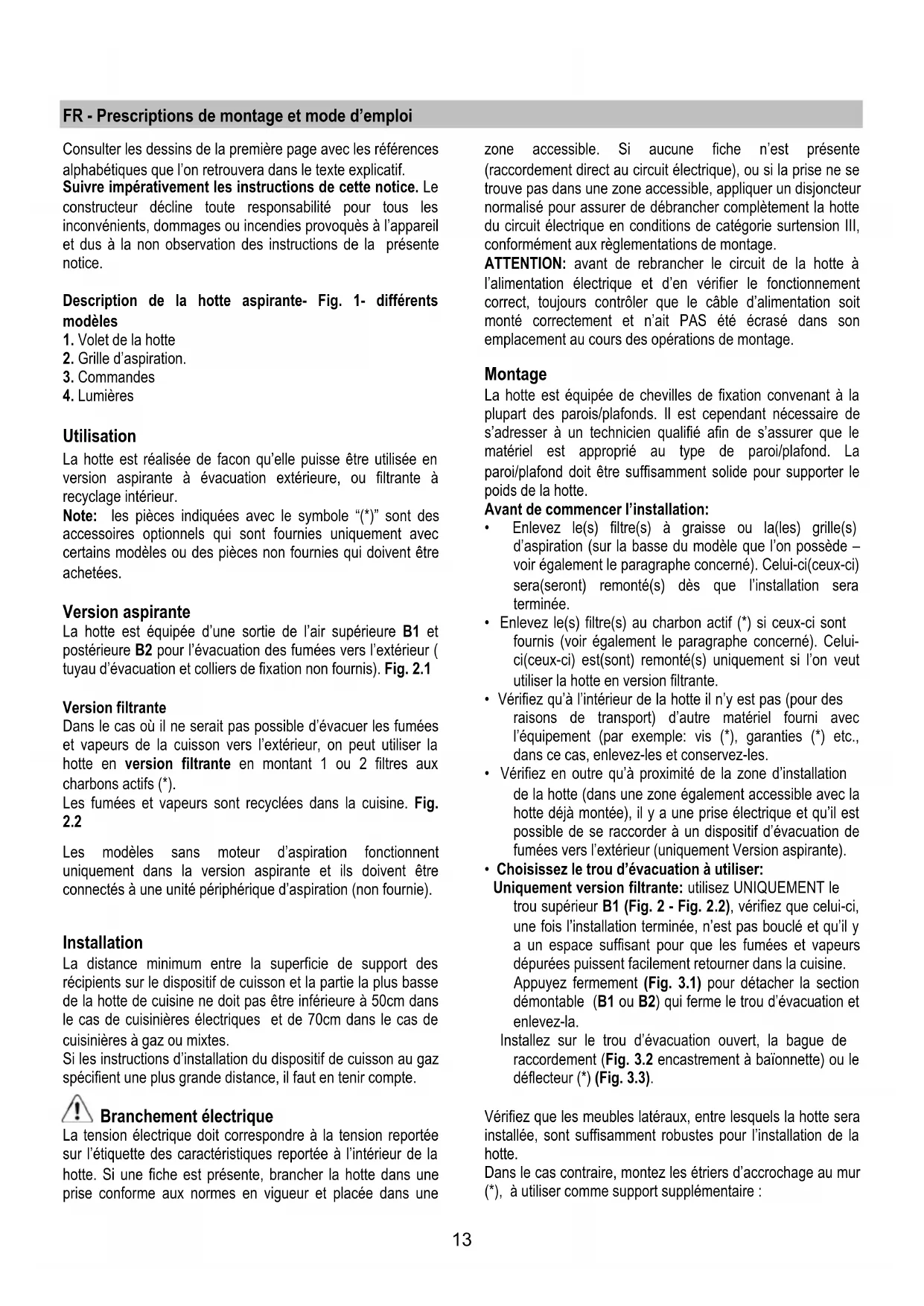

FR - Prescriptions de montage et mode d'emploi

Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoquès à l'appareil et dus à la non observation des instructions de la présente notice.

Description de la hotte aspirante- Fig. 1- différents modèles

1. Volet de la hotte
2. Grille d'aspiration.
3. Commandes
4. Lumières

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

Version aspirante

La hotte est équipée d'une sortie de l'air supérieure B1 et postérieure B2 pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis). Fig. 2.1

Version filtrante

Dans le cas où il ne serait pas possible d'évacuer les fumées et vapeurs de la cuisson vers l'extérieur, on peut utiliser la hotte en version filtrante en montant 1 ou 2 filtres aux charbons actifs (*).

Les fumées et vapeurs sont recyclées dans la cuisine. Fig. 2.2

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie).

Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 70cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur l'étiquette des caractéristiques reportée à l'intérieur de la hotte. Si une fiche est présente, brancher la hotte dans une prise conforme aux normes en vigueur et placée dans une zone accessible. Si aucune fiche n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquer un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION: avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, toujours contrôler que le câble d'alimentation soit monté correctement et n'ait PAS été écrasé dans son emplacement au cours des opérations de montage.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Avant de commencer l'installation:

• Enlevez le(s) filtre(s) à graisse ou la(les) grille(s) d'aspiration (sur la basse du modèle que l'on possède – voir également le paragraphe concerné). Celui-ci(ceux-ci) sera(seront) remonté(s) dès que l'installation sera terminée.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(sont) remonté(s) uniquement si l'on veut utiliser la hotte en version filtrante.
• Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.
• Vérifiez en outre qu'à proximité de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y a une prise électrique et qu'il est possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version aspirante).
  Uniquement version filtrante: utilisez UNIQUEMENT le trou supérieur B1 (Fig. 2 - Fig. 2.2), vérifiez que celui-ci, une fois l'installation terminée, n'est pas bouclé et qu'il y a un espace suffisant pour que les fumées et vapeurs dépurées puissent facilement retourner dans la cuisine. Appuyez fermement (Fig. 3.1) pour détacher la section démontable (B1 ou B2) qui ferme le trou d'évacuation et enlevez-la.
  Installez sur le trou d'évacuation ouvert, la bague de raccordement (Fig. 3.2 encastrement à baïonnette) ou le déflecteur (*) (Fig. 3.3).

- Choisissez le trou d'évacuation à utiliser:

Vérifiez que les meubles latéraux, entre lesquels la hotte sera installée, sont suffisamment robustes pour l'installation de la hotte.

Dans le cas contraire, montez les étriers d'accrochage au mur (*), à utiliser comme support supplémentaire :

a. Insérez chaque étrier, de l'arrière vers l'intérieur, au moyen des fentes spécialement conçues à cet effet (Fig. 4.1—Fig. 4.2).

b. Fixez les étriers avec les vis et douilles taraudées. (Fig. 4.3).

Vissez sur les étriers les vis sans tête jusqu'à moitié de course; elles serviront, au moment de l'installation, pour régler la position de la hotte.

Note: la position des étriers peut être réglée durant l'installation en desserrant ou en resserrant de manière adéquate les vis qui les fixent à la hotte (Fig. 7 - S1-S2).

Installation du panneau esthétique (\*)

a. Retirez le récipient de récolte vapeur (libérez-le des crochets de blocage - Fig. 5).
b. Appliquez le gabarit de forage N3 sur le CÔTÉ POSTÉRIEUR du panneau esthétique J (la flèche sur le gabarit doit être dirigée vers le BORD SUPÉRIEUR du panneau esthétique). Fig. 6
c. Effectuez les TROUS AVEUGLES K comme indiqué. Fig. 6
d. Posez le récipient vapeur au-dessus du panneau esthétique et fixez-le avec 8 vis L. Fig. 6
e. Remontez la porte sur la hotte, en premier lieu sur les glissières M1 en haut, ensuite sur M2. en bas Fig. 6
f. Fermez complètement et réouvrir la porte pour vérifier le coulissement correct de celle-ci dans les glissières.

Valve électrique ou mécanique (\*)

Fig. 11

Dans certains produits, une valve à actionnement électrique ou mécanique est prévue à la place du moteur d'aspiration.

Celle-ci est généralement installée sur un trou d'évacuation B1 et fixée au châssis de la hotte à l'aide de 3 vis, tandis que dans le trou B2 est placé un bouchon fixé à son tour par 1 vis. Si l'on veut installer la valve sur le trou B2, il faut alors démonter la valve du châssis en enlevant les vis de fixation et la mettre à la place du bouchon, ce dernier se retrouvant en couverture du trou B1.

Installation

a. Utilisez le gabarit de forage N2 (*), placet le gabarit sur les bords antérieurs du meuble (meuble à droite, côté B) – (meuble à gauche, côté C) SANS PRENDRE EN CONSIDÉRATION L'ÉPAISSEUR DES PORTES, forez comme indiqué. Fig. 8
b. Si nécessaire, fixez la hotte au mur, appliquez le gabarit N1(*) sur la paroi de manière que le bord supérieur de celle-ci coïncide avec le bord supérieur du gabarit. N2 (*). Fig. 7-8
c. forez comme indiqué, fixez au mur avec 2 crochets (*) R, avec vis et chevilles. Fig. 7
d. Si l'épaisseur des meubles latéraux est de 16 mm, appliquez, avec une fixation à encastrement, les entretoises O (*) sur les côtés de la hotte en correspondance avec les trous que l'on utilisera pour le passage des vis de fixation aux meubles latéraux. Fig. 8.
e. Accrochez la hotte aux crochets (*) et réglez la position

de la hotte avec les vis sans tête S1 qui règlent la position des étriers d'accrochage, avec les vis S2. Fig. 7

f. Fixez la hotte aux meubles latéraux avec 4 vis P. Fig. 8
g. Montez l'angulaire inférieur Q (*) à la hotte avec deux vis et rondelles en plastique T, qui sera utilisé pour couvrir des espaces éventuels entre l'arrière de la hotte et la paroi. Fig. 7

Fonctionnement

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer le dispositif d'aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Utilisez les touches ou boutons-poussoirs prévus pour le contrôle des lampes et des puissances d'aspiration disponibles.

Uniquement pour certains modèles : en ouvrant ou en fermant le récipient de récolte vapeur, il est possible de contrôler l'allumage et l'arrêt de l'hélice qui règle la puissance d'aspiration et, dans certains cas, l'allumage et l'arrêt des lumières.

Si votre produit est fourni avec une valve à actionnement électrique ou mécanique, les touches et/ou les boutons et/ou les poignées à disposition servent au contrôle des lumières et à l'ouverture et la fermeture de la valve.

Entretien

Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détersif liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson.

S'il est situé à l'intérieur d'une grille support, il peut s'agir d'un des modèles suivants:

Le filtre en papier doit être chengé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparait au travers de la grille.

Il filtro éponge doit être lavé à l'eau chaude une fois par mois et changé tous les 5/6 lavages.

Il filtro metallique doit être nettoyé une fois par mois avec un detergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour atteindre le filtre à graisse V, ouvrez la grille d'aspiration au moyen des crochets H1 ou H2 (sur la base du modèle que l'on possède) et libérez-le des arrêts W. Fig. 9

Certains modèles sont munis d'une grille d'aspiration avec

filtre anti graisse incorpore, ceux-ci s'enlèvent de leur support en tirant les manettes H2 (Fig. 9) vers le haut et vers l'extérieur, laver ces filtres comme les filtres métalliques.

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou mois long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité).

Posez le filtre à charbon comme couverture de la grille qui protège le moteur aspirant de manière que les fentes présentes sur le filtre correspondent aux pivots sur les côtés de la grille protège-moteur.

Tournez le filtre à charbon dans le sens des aiguilles d'une montre pour le bloquer (fixation à baïonnette). Fig. 10

Procédez dans le sens contraire pour le montage.

Note: pour les modèles avec 2 moteurs, 2 filtres à graisse sont nécessaires; le système de montage est identique.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Retirer la grille d'aspiration pour accéder à l'ampoule.

Retirer l'ampoule grillée et la changer avec une ampoule ovale a incandescence max 40W E14.

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

Attention

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
