Typ produktu	Odsávač pár
Značka	Rosieres
Model	RHE627GR
Verzia	Odsávacia (vonkajší odvod) a filtračná (vnútorná recirkulácia)
Elektrické napájanie	220-240 V ~ 50 Hz
Sacia sila	Niekoľko nastaviteľných rýchlostí pomocou tlačidiel alebo stláčacích gombíkov
Typ ovládania	Tlačidlá alebo stláčacie gombíky
Osvetlenie	Žiarovky max 40 W, objímka E14
Tukový filter	Kovový, umývateľný ručne alebo v umývačke riadu (krátky cyklus, nízka teplota)
Aktívny uhlíkový filter	Voliteľný pre filtračnú verziu, vymieňať každé 4 mesiace
Minimálna bezpečnostná vzdialenosť (elektrický sporák)	50 cm medzi varnou doskou a najnižšou časťou odsávača
Minimálna bezpečnostná vzdialenosť (plynový/kombinovaný sporák)	70 cm (pokiaľ výrobca varnej dosky neurčí inak)
Typ inštalácie	Zabudovateľný medzi skrinky alebo na upevnenie na stenu
Vývod vzduchu	Horný (B1) a zadný (B2), prípojka pre odvodné potrubie
Materiál	Nerezová oceľ
Dodávané príslušenstvo	Hmoždinky, skrutky, vŕtacie šablóny, spojovacie krúžky
Pravidelná údržba	Mesačné čistenie tukových filtrov a odsávača (vnútro/vonkajšok)
Bezpečnosť	Pred údržbou odpojiť; nepoužívať bez mriežky; vyhýbať sa otvorenému plameňu
Recyklácia (OEEZ)	Nevyhadzovať s domovým odpadom; odovzdať v zbernom dvore

Často kladené otázky - RHE627GR ROSIERES

Aká je minimálna inštalačná vzdialenosť medzi odsávačom a varnou doskou?

Pre elektrické varne dosky je minimálna vzdialenosť 50 cm. Pre plynové alebo kombinované varne dosky je to 70 cm, pokiaľ výrobca varnej dosky neurčí inak.

Ako čistiť kovový tukový filter?

Kovový tukový filter sa musí čistiť raz za mesiac neagresívnym čistiacim prostriedkom, ručne alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Umývanie v umývačke môže filter odfarbiť, ale neovplyvní jeho výkon.

Kedy treba vymeniť aktívny uhlíkový filter?

Aktívny uhlíkový filter (používaný v recirkulačnej verzii) sa musí vymieňať každé 4 mesiace najneskôr, alebo skôr, ak to signalizuje systém indikácie nasýtenia (ak je prítomný).

Čo robiť, ak sa lampy odsávača nerozsvietia?

Najprv skontrolujte, či sú žiarovky správne vložené. Ak sú prepálené, vymeňte ich za žiarovky s výkonom max 40 W s objímkou E14. Pred akýmkoľvek zásahom odpojte odsávač od siete.

Môžem používať odsávač bez vonkajšieho odvodu?

Áno, odsávač je možné používať v filtračnej verzii (recirkulácia). Je potrebné nainštalovať jeden alebo dva aktívne uhlíkové filtre (nie sú súčasťou dodávky). Výpary sú čistené a vracané späť do kuchyne.

Ako nainštalovať odsávač medzi dve skrinky?

Použite vŕtaciu šablónu N2 na označenie otvorov na bočných skrinkách. Upevnite odsávač pomocou 4 skrutiek P. Ak skrinky nie sú dostatočne pevné, namontujte na stenu upevňovacie konzoly.

Aký typ žiarovky použiť na výmenu?

Použite oválne žiarovky s výkonom maximálne 40 W s objímkou E14. Pred manipuláciou sa uistite, že sú studené.

Ako odpojiť odsávač pre údržbu?

Pred akoukoľvek čistiacou alebo údržbovou operáciou odpojte odsávač od elektrického obvodu vytiahnutím zástrčky alebo vypnutím hlavného vypínača v domácnosti.

Čo robiť v prípade vzniku požiaru pod odsávačom?

Nikdy nepoužívajte vodu. Vypnite napájanie odsávača. Použite vhodný hasiaci prístroj alebo plamene prikryte pokrievkou. Vyhýbajte sa flambovaniu jedál pod odsávačom.

Môžem používať odsávač bez sacieho krytu?

Nie, nikdy nepoužívajte odsávač bez správne namontovaného krytu. Kryt chráni vnútorné komponenty a zaisťuje bezpečnú prevádzku.

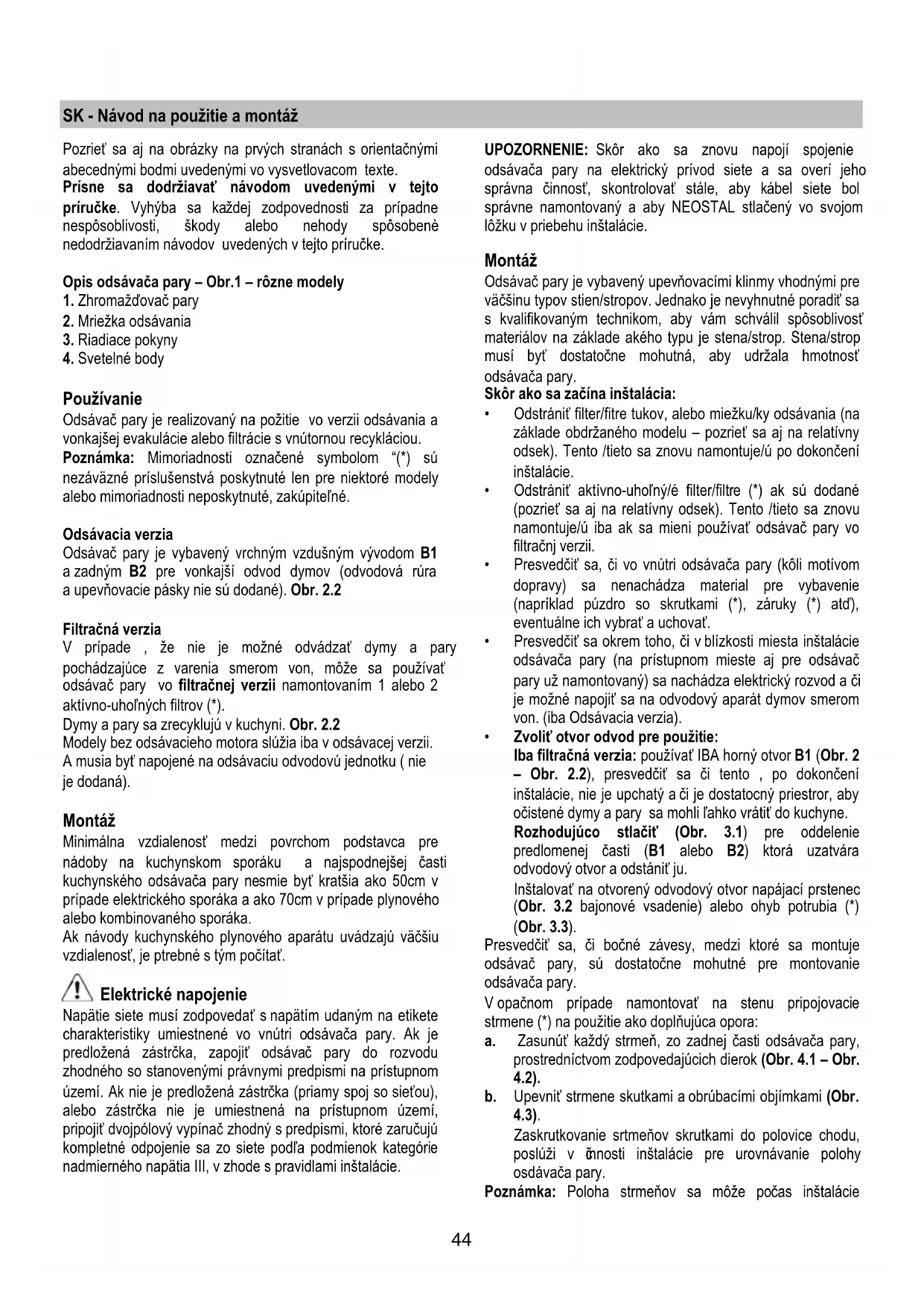

NÁVOD NA OBSLUHU RHE627GR ROSIERES

Pozrite sa aj na obrázky na prvých stranách s orientačnými abecednými bodmi uvedenými vo vysvetľovacom texte.

Prísne dodržiavajte návody uvedené v tejto príručke. Vyhýbame sa akejkoľvek zodpovednosti za prípadné škody alebo nehody spôsobené nedodržiavaním návodov uvedených v tejto príručke.

Opis odsávača pár – Obr.1 – rôzne modely

1. Zhromažďovač pár
2. Mriežka odsávania
3. Riadiace pokyny
4. Svetelné body

Používanie

Odsávač pár je realizovaný na použitie vo verzii odsávania a vonkajšej evakuácie alebo filtrácie s vnútornou recykláciou.

Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Odsávacia verzia

Odsávač pár je vybavený vrchným vzdušným vývodom B1 a zadným B2 pre vonkajší odvod dymov (odvodová rúra a upevňovacie pásky nie sú dodané). Obr. 2.2

Filtračná verzia

V prípade, že nie je možné odvádzať dymy a pary pochádzajúce z varenia smerom von, môže sa používať odsávač pár vo filtračnej verzii namontovaním 1 alebo 2 aktívno-uholných filtrov (*).

Dymy a pary sa zrecyklujú v kuchyni. Obr. 2.2

Modely bez odsávacieho motora slúžia iba v odsávacej verzii.

A musia byť napojené na odsávaciu odvodovú jednotku (nie je dodaná).

Montáž

Minimálna vzdialenosť medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byť kratšia ako 50 cm v prípade elektrického sporáka a ako 70 cm v prípade plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenosť, je potrebné s tým počítať.

Napätie siete musí zodpovedať napätiu udanému na etikete charakteristiky umiestnenej vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území. Ak nie je predložená zástrčka (priamy spoj so sieťou), alebo zástrčka nie je umiestnená na prístupnom území, pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podľa podmienok kategórie nadmerného napätia III, v zhode s pravidlami inštalácie.

UPOZORNENIE: Skôr ako sa znovu napojí spojenie odsávača pary na elektrický prívod siete a sa overí jeho správna činnosť, skontrolovať stále, aby kábel siete bol správne namontovaný a aby NEOSTAL stlačený vo svojom lôžku v priebehu inštalácie.

Montáž

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Skôr ako sa začína inštalácia:

• Odstrániť filter/filtre tukov, alebo mriežku/mriežky odsávania (na základe obdržaného modelu – pozrieť sa aj na relatívny odsek). Tento/tieto sa znovu namontuje/ú po dokončení inštalácie.
• Odstrániť aktívno-uholný/é filter/filtre (*) ak sú dodané (pozrieť sa aj na relatívny odsek). Tento/tieto sa znovu namontuje/ú iba ak sa mieni používať odsávač pary vo filtračnej verzii.
• Presvedčiť sa, či vo vnútri odsávača pary (kvôli motívom dopravy) sa nenachádza materiál pre vybavenie (napríklad púzdro so skrutkami (*), záruky (*) atď.), eventuálne ich vybrať a uchovať.
• Presvedčiť sa okrem toho, či v blízkosti miesta inštalácie odsávača pary (na prístupnom mieste aj pre odsávač pary už namontovaný) sa nachádza elektrický rozvod a či je možné napojiť sa na odvodový aparát dymov smerom von. (iba Odsávacia verzia). • Zvoliť otvor odvod pre použitie:

Iba filtračná verzia: používať IBA horný otvor B1 (Obr. 2 – Obr. 2.2), presvedčiť sa či tento, po dokončení inštalácie, nie je upchatý a či je dostatočný priestor, aby očistené dymy a pary sa mohli ľahko vrátiť do kuchyne.

Rozhodujúco stlačiť (Obr. 3.1) pre oddelenie predlomenej časti (B1 alebo B2), ktorá uzatvára odvodový otvor, a odstrániť ju.

Inštalovať na otvorený odvodový otvor napájací prstenec (Obr. 3.2 bajonetové vsadenie) alebo ohyb potrubia (*) (Obr. 3.3).

Presvedčiť sa, či bočné závesy, medzi ktoré sa montuje odsávač pary, sú dostatočne mohutné pre montovanie odsávača pary.

V opačnom prípade namontovať na stenu pripojovacie strmene (*) na použitie ako doplňujúca opora:

a. Zasunúť každý strmeň, zo zadnej časti odsávača pary, prostredníctvom zodpovedajúcich dierok (Obr. 4.1 – Obr. 4.2). b. Upevniť strmene skrutkami a obrúbacími objímkami (Obr. 4.3).

Zaskrutkovanie strmeňov skrutkami do polovice chodu poslúži v čnosti inštalácie pre urovnávanie polohy odsávača pary.

Poznámka: Poloha strmeňov sa môže počas inštalácie

regulovať primeraným uvoľnením a znovu utiahnutím skrutiek, ktoré ich upevňujú k odsávaču pary (Obr. 7 – S1–S2).

Montovanie okrasného panela (*)

a. Vytiahnuť zhromažďovač pary (uvoľniť ho z blokovacích háčkov - Obr. 5). b. Aplikovať schému otvoru N3 na ZADNÚ ČASŤ okrasného panela J (šípka na nákrese je obrátená k HORNÉMU OKRAJU okrasného panela). Obr. 6 c. Vykonať SLEPÉ OTVORY K ako je uvedené. Obr. 6 d. Položiť zhromažďovač pary na okrasný panel a upevniť ho 8 skrutkami L. Obr. 6 e. Znovu namontovať dvierka na odsávač pary, najprv na vodidlá hore M1, a potom dole M2. Obr. 6 f. Celkom zavrieť a znovu otvoriť dvierko, kvôli overeniu jeho správneho chodu na vodidlách.

Niektoré výrobky, namiesto odsávacieho motora, sú zaopatrené poistkou s elektrickou alebo mechanickou činnosťou.

Táto je zvyčajne namontovaná na odvodovom otvore B1 a je upevnená k schránke odsávača pary s 3 skrutkami, kým na otvore B2 je namontovaná jedna zátka, ktorá je pripevnená s 1 skrutkou.

Keď sa želá namontovať poistku na otvor B2, je potrebné odmontovať poistku zo schránky odsávača pary s odstránením skrutiek a namontovať ju na miesto zátky, a tá sa pripevní ku krytu otvora B1.

Montáž

a. Použiť schému vŕtania N2 (*), umiestniť nákres na predné okraje závesu (pravý záves, strana B) – ľavý záves, strana C) BEZ POČÍTANIA S HRÚBKOU DVIEROK, vŕtať ako je uvedené. Obr. 8 b. Ak je potrebné upevniť odsávač pary o stenu, aplikovať šablónu N1 (*) na stenu takým spôsobom, aby jej horný okraj sa zhodoval s horným okrajom šablóny N2 (*). Obr. 7-8 c. Vŕtať ako je uvedené, upevniť 2 háčky (*) R na múr so skrutkami a podložkami. Obr.7 d. V prípade, že by hrúbka bočných závesov bola 16 mm, pomocou upevňovania vsadením, aplikovať vzdialovače O (*) na bočné strany odsávača pary v zhode otvorov, ktoré sa použijú pre prechod upevňovacích skrutiek k bočným závesom. Obr. 8. e. Zavesiť odsávač pary na háky (*) a regulovať polohu odsávača pary so skrutkami bez hlavičiek S1 ale aj regulovaním polohy zopínacích strmeňov so skrutkami S2. Obr. 7 f. Upevniť odsávač pary na bočné závesy so 4 skrutkami P. Obr.8 g. Namontovať spodný uholník Q (*) na odsávač pary s dvoma skrutkami a podložkami z umelej hmoty T, slúži na pokrytie eventuálnych medzier medzi zadnou časťou odsávača pary a stenou. Obr. 7

Činnosť

V prípade mimoriadneho zhromaždenia sa pary v kuchyni, používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia.

Iba na niektorých modeloch možno otvorením a zatvorením zhromažďovača pary kontrolovať zapnutie a vypnutie ventilu, ktorý reguluje výkon odsávania a v niektorých prípadoch, zapnutie a vypnutie svetiel.

Keď váš výrobok je zaopatrený poistkou s elektrickou alebo mechanickou činnosťou, klávesnice a/alebo tlačidlá a/alebo rukoväte k dispozícii slúžia na kontrolovanie svietidiel a na otvorenie a uzatvorenie poistky.

Údržba

Skôr ako začne akákoľvek údržba, odpojiť odsávač pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Na čistenie používať vlhké plátno s neutrálnymi tekutými čistiacimi prostriedkami.

Vyhnúť sa používaniu prostriedkov obsahujúcich škrabacie látky.

NEPOUŽÍVAŤ ALKOHOL!

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Ak je umiestnený vo vnútri podstavcovej mriežky, môže byť jedným z nasledujúcich druhov:

Filter z papiera musí byť vymenený jedenkrát za mesiac alebo ak je na vrchnej strane farebný, keď farba presvítá cez otvory mriežky.

Filter zo špongie sa umýva teplou mydlovou vodou jedenkrát za mesiac a vymieňa sa po každom 5/6 umývaní.

Filter z kovu musí byť čistený jedenkrát za mesiac, s nie dráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu pri nízkej teplote a krátkym umývacím cyklom.

Kvôli prístupu k filtru tukov V, otvorte odsávaciu mriežku prostredníctvom háčikov H1 alebo H2 (na základe obdržaného modelu) a uvoľnite ho z uzáverov W. Obr. 9

Niektoré modely majú odsávaciu mriežku pripojenú spolu s protitukovým filtrom, tieto sa vyberajú zo sídla ťahaním rukovätí H2 smerom hore (Obr. 9) vytiahnutím smerom von, umývať tieto filtre ako filtre z kovu.

Uhoľný filter (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenosť uhoľného filtra sa odhaľuje iba po viac-menej predĺženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť

zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýtenosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť).

Aplikovať uhoľný filter na kryt mriežky odsávacieho motora, takým spôsobom, aby diery na filtri zodpovedali čapíkom ochrannej mriežky motora.

Na zablokovanie, otočiť uhoľný filter v smere hodinových ručičiek (bajonetové vsadenie). Obr. 10

Na montovanie postupovať opačným spôsobom.

Poznámka: Pre modely s 2 motormi sú potrebné 2 filtre, spôsob montovania a demontovania je rovnaký.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby ste sa dostali k miestu žiarovky, vyberte odsávaciu mriežku. Vyberte poškodenú žiarovku a nahraďte ju oválnou žiarovkou s maximálnym výkonom 40W E14.

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overte správne nasadenie žiaroviek do sedla.

Upozornenia

Upozornenie! Zariadenie nepripájajte na elektrickú sieť, kým nie je inštalácia celkovo ukončená.

Skôr ako začnete s akoukoľvek činnosťou čistenia alebo údržby, odpojte odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Zariadenie nie je určené na používanie deťmi alebo osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami a s nedostatočnými skúsenosťami a znalosťami, iba za predpokladu, že sú pod dohľadom alebo boli poučené o používaní zariadenia osobou zodpovednou za ich bezpečnosť.

Deti musia byť pod dohľadom, aby sa so zariadením nehrali.

Nikdy nepoužívajte odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie nikdy používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zabezpečená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni.

Použitie voľného plameňa poškodzuje filtre, čo môže byť príčinou vzniku požiaru, preto sa mu v každom prípade treba vyhnúť.

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné presne dodržiavať predpisy stanovené príslušnými miestnymi úradmi.

Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, avšak rešpektovať pokyny o údržbe uvedené v tejto príručke).

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov vyvoláva nebezpečenstvo vzniku požiaru.

Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimeranosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania návodov uvedených v tejto príručke.

Tento prístroj je označený v súlade s Európskou smernicou 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Pre dokonalejšie informácie o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.
