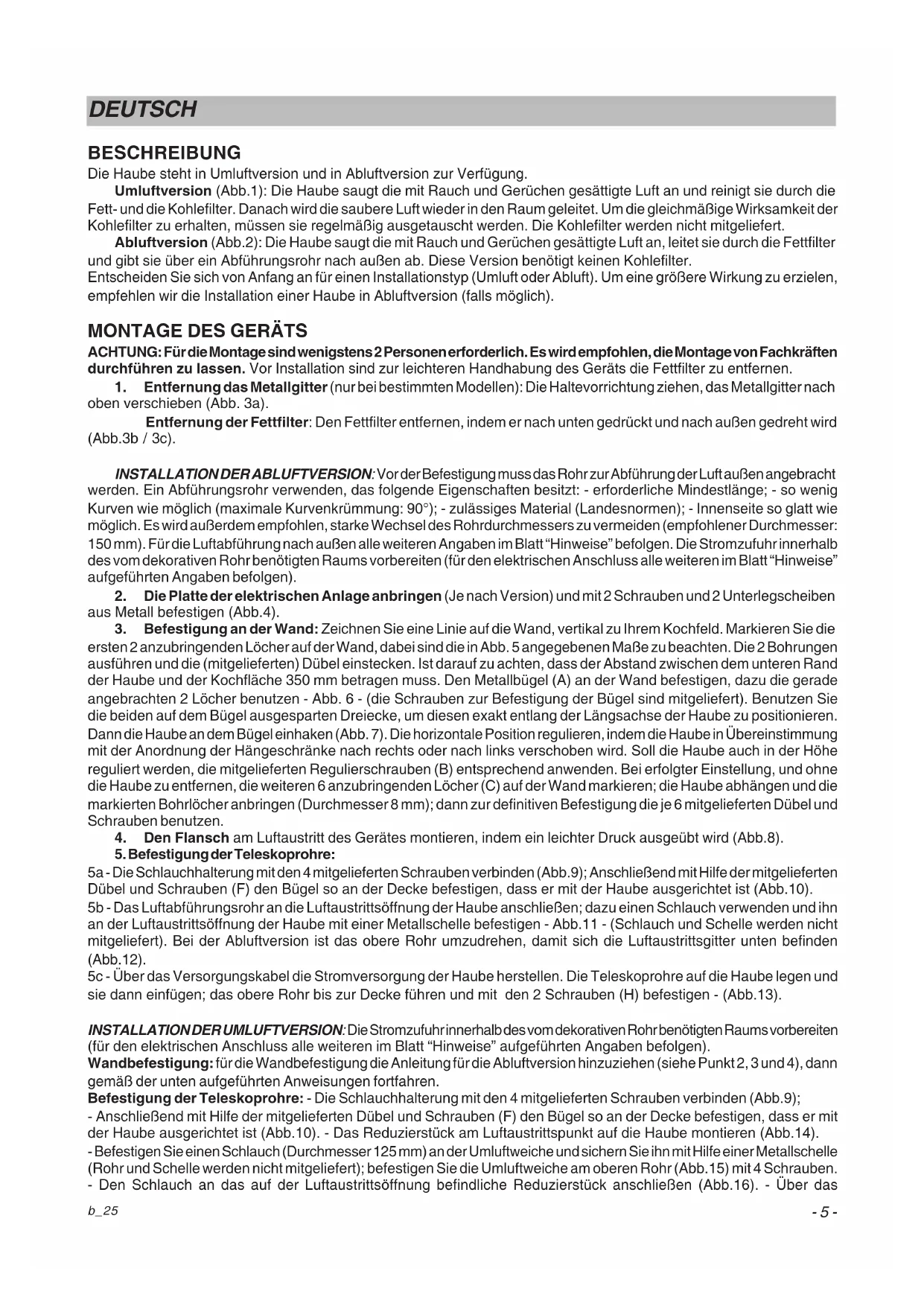

DEUTSCH BESCHREIBUNG Die Haube steht in Umluftversion und in Abluftversion zur Verfügung.

Umluftversion (Abb.1): Die Haube saugt die mit Rauch und Gerüchen gesättigte Luft an und reinigt sie durch die

Fett- und die Kohlefilter. Danach wird die saubere Luft wieder in den Raum geleitet. Um die gleichmäßige Wirksamkeit der

Kohlefilter zu erhalten, müssen sie regelmäßig ausgetauscht werden. Die Kohlefilter werden nicht mitgeliefert.

Abluftversion (Abb.2): Die Haube saugt die mit Rauch und Gerüchen gesättigte Luft an, leitet sie durch die Fettfilter

und gibt sie über ein Abführungsrohr nach außen ab. Diese Version benötigt keinen Kohlefilter.

Entscheiden Sie sich von Anfang an für einen Installationstyp (Umluft oder Abluft). Um eine größere Wirkung zu erzielen,

empfehlen wir die Installation einer Haube in Abluftversion (falls möglich).

MONTAGE DES GERÄTS ACHTUNG: Für die Montage sind wenigstens 2 Personen erforderlich. Es wird empfohlen, die Montage von Fachkräften

durchführen zu lassen. Vor Installation sind zur leichteren Handhabung des Geräts die Fettfilter zu entfernen.

1. Entfernung das Metallgitter (nur bei bestimmten Modellen): Die Haltevorrichtung ziehen, das Metallgitter nach

oben verschieben (Abb. 3a).

Entfernung der Fettfilter: Den Fettfilter entfernen, indem er nach unten gedrückt und nach außen gedreht wird

INSTALLATION DER ABLUFTVERSION: Vor der Befestigung muss das Rohr zur Abführung der Luft außen angebracht

werden. Ein Abführungsrohr verwenden, das folgende Eigenschaften besitzt: - erforderliche Mindestlänge; - so wenig

Kurven wie möglich (maximale Kurvenkrümmung: 90°); - zulässiges Material (Landesnormen); - Innenseite so glatt wie

möglich. Es wird außerdem empfohlen, starke Wechsel des Rohrdurchmessers zu vermeiden (empfohlener Durchmesser:

150 mm). Für die Luftabführung nach außen alle weiteren Angaben im Blatt “Hinweise” befolgen. Die Stromzufuhr innerhalb

des vom dekorativen Rohr benötigten Raums vorbereiten (für den elektrischen Anschluss alle weiteren im Blatt “Hinweise”

aufgeführten Angaben befolgen).

2. Die Platte der elektrischen Anlage anbringen (Je nach Version) und mit 2 Schrauben und 2 Unterlegscheiben

aus Metall befestigen (Abb.4).

3. Befestigung an der Wand: Zeichnen Sie eine Linie auf die Wand, vertikal zu Ihrem Kochfeld. Markieren Sie die

ersten 2 anzubringenden Löcher auf der Wand, dabei sind die in Abb. 5 angegebenen Maße zu beachten. Die 2 Bohrungen

ausführen und die (mitgelieferten) Dübel einstecken. Ist darauf zu achten, dass der Abstand zwischen dem unteren Rand

der Haube und der Kochfläche 350 mm betragen muss. Den Metallbügel (A) an der Wand befestigen, dazu die gerade

angebrachten 2 Löcher benutzen - Abb. 6 - (die Schrauben zur Befestigung der Bügel sind mitgeliefert). Benutzen Sie

die beiden auf dem Bügel ausgesparten Dreiecke, um diesen exakt entlang der Längsachse der Haube zu positionieren.

Dann die Haube an dem Bügel einhaken (Abb. 7). Die horizontale Position regulieren, indem die Haube in Übereinstimmung

mit der Anordnung der Hängeschränke nach rechts oder nach links verschoben wird. Soll die Haube auch in der Höhe

reguliert werden, die mitgelieferten Regulierschrauben (B) entsprechend anwenden. Bei erfolgter Einstellung, und ohne

die Haube zu entfernen, die weiteren 6 anzubringenden Löcher (C) auf der Wand markieren; die Haube abhängen und die

markierten Bohrlöcher anbringen (Durchmesser 8 mm); dann zur definitiven Befestigung die je 6 mitgelieferten Dübel und

4. Den Flansch am Luftaustritt des Gerätes montieren, indem ein leichter Druck ausgeübt wird (Abb.8).

5. Befestigung der Teleskoprohre:

5a - Die Schlauchhalterung mit den 4 mitgelieferten Schrauben verbinden (Abb.9); Anschließend mit Hilfe der mitgelieferten

Dübel und Schrauben (F) den Bügel so an der Decke befestigen, dass er mit der Haube ausgerichtet ist (Abb.10).

5b - Das Luftabführungsrohr an die Luftaustrittsöffnung der Haube anschließen; dazu einen Schlauch verwenden und ihn

an der Luftaustrittsöffnung der Haube mit einer Metallschelle befestigen - Abb.11 - (Schlauch und Schelle werden nicht

mitgeliefert). Bei der Abluftversion ist das obere Rohr umzudrehen, damit sich die Luftaustrittsgitter unten befinden

5c - Über das Versorgungskabel die Stromversorgung der Haube herstellen. Die Teleskoprohre auf die Haube legen und

sie dann einfügen; das obere Rohr bis zur Decke führen und mit den 2 Schrauben (H) befestigen - (Abb.13).

INSTALLATION DER UMLUFTVERSION: Die Stromzufuhr innerhalb des vom dekorativen Rohr benötigten Raums vorbereiten

(für den elektrischen Anschluss alle weiteren im Blatt “Hinweise” aufgeführten Angaben befolgen).

Wandbefestigung: für die Wandbefestigung die Anleitung für die Abluftversion hinzuziehen (siehe Punkt 2, 3 und 4), dann

gemäß der unten aufgeführten Anweisungen fortfahren.

Befestigung der Teleskoprohre: - Die Schlauchhalterung mit den 4 mitgelieferten Schrauben verbinden (Abb.9);

- Anschließend mit Hilfe der mitgelieferten Dübel und Schrauben (F) den Bügel so an der Decke befestigen, dass er mit

der Haube ausgerichtet ist (Abb.10). - Das Reduzierstück am Luftaustrittspunkt auf die Haube montieren (Abb.14).

- Befestigen Sie einen Schlauch (Durchmesser 125 mm) an der Umluftweiche und sichern Sie ihn mit Hilfe einer Metallschelle

(Rohr und Schelle werden nicht mitgeliefert); befestigen Sie die Umluftweiche am oberen Rohr (Abb.15) mit 4 Schrauben.

- Den Schlauch an das auf der Luftaustrittsöffnung befindliche Reduzierstück anschließen (Abb.16). - Über das- 6 -

Versorgungskabel die Stromversorgung der Haube herstellen. - Die Teleskoprohre auf die Haube legen und sie dann

einfügen; das obere Rohr bis zur Decke führen und mit 2 Schrauben H befestigen (Abb.13). - Den Kohlefilter installieren,

dazu die beiden Laschen des Filters in den vorgesehenen Sitz (Abb.17) einfügen und ihn nach oben drehen.

FUNKTIONSWEISE Je nach Version ist das Gerät mit folgenden Bedienung ausgestattet:

BEDIENUNG gemäß Abb. 18:

A) LICHT einschalten.

B) LICHT ausschalten.

C) Drosselt die Geschwindigkeit auf ein Minimum. Bei 2 Sek. langem Drücken wird der Motor abgeschaltet.

D) Betätigung des Motors (mit der zuletzt verwendeten Geschwindigkeit) und Erhöhen der Geschwindigkeit bis zum

E) RESET FILTERALARM / TIMER: Wird diese Taste während der Anzeige des Filteralarms (bei abgeschaltetem Motor)

gedrückt, wird der Stundenzähler nullgestellt. Wird die Taste hingegen bei laufendem Motor gedrückt, wird der TIMER

aktiviert, der die Abzughaube nach 5 Minuten automatisch abschaltet.

L1) Die vier GRÜNEN LEDs zeigen die momentane Geschwindigkeit an.

L2) Wenn die LED rot ist (bei abgeschaltetem Motor), zeigt sie FILTERALARM an. Wenn die LED grün ist und blinkt, zeigt

sie an, dass der TIMER über die Taste E aktiviert worden ist.

Nach einer Betriebszeit von 30h leuchtet LED L2 stets ROT, um anzuzeigen, dass die Fettfilter gereinigt werden müssen.

Nach einer Betriebszeit von 120h blinkt LED L2 ROT, um anzuzeigen, dass die Fettfilter gereinigt und die Kohlenfilter

ausgetauscht werden müssen.

Nach der Reinigung den Fettfiltern (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzählers

die Taste E (RESET) während der Anzeige des Filteralarms zu drücken.

BEDIENUNG gemäß Abb. 19:

P1) OFF/- Licht: Drosselt die Helligkeit auf ein Minimum. Zum Ausschalten des Lichts 2" lang gedrückt halten.

P2) ON/+ Licht: Licht wird mit der zuletzt (vor dem Ausschalten) eingestellten Helligkeitsstufe eingeschaltet.

Dient zur Erhöhung der Helligkeit auf ein Maximum.

P3) OFF/- Motor: Drosselt die Geschwindigkeit auf ein Minimum. Zum Ausschalten des Motors 2" lang gedrückt halten.

Wenn die Taste 2" lang gedrückt wird, während das FILTER ALARM durchgeführt wird, wird der STUNDENZÄHLER auf Null

P4) ON/+ Motor: Motor wird mit der zuletzt (vor dem Ausschalten) eingestellten Geschwindigkeit eingeschaltet.

Dient zur Erhöhung der Geschwindigkeit auf ein Maximum (NICHT INTENSIV).

Wenn die Taste 2" lang gedrückt wird, wird HERVORGEHOBENE Timer für 5 Minuten aktiviert; dabei blinken die LEDs zur

Anzeige der jeweiligen Geschwindigkeit.

Wenn die Taste 2" lang gedrückt wird, während Timer aktiv ist, wird dieser GELÖSCHT.

P5) INT: Funktioniert nur bei EINGESCHALTETEM MOTOR. Bei einmaligem Drücken wird die ERSTE Intensivstufe aktiviert,

bei zweimaligem Drücken wird die ZWEITE Intensivstufe aktiviert, bei DREIMALIGEM Drücken kehrt das Gerät zur zu der

vor der Intensivstufe eingestellten Geschwindigkeit (d.h. eine der ersten 4 Stufen) zurück.

L1) Die vier GRÜNEN LEDs zeigen die momentane Geschwindigkeit an.

L2) zweifarbige Led: GRÜN = erste Intensivgeschwindigkeit. ROT = zweite Intensivgeschwindigkeit.

Nach 30 Betriebstunden blinken die ersten 2 LED-Anzeigen (L1), um anzuzeigen, dass die Fettfilter gereinigt werden

müssen. Nach 120 Betriebstunden blinken die letzten 2 LED-Anzeigen (L1), um anzuzeigen, dass die Fettfilter gereinigt

und die Kohlefilter ausgewechselt werden müssen.

Nach der Reinigung den Fettfiltern (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzählers

die Taste P3 (RESET) während der Anzeige des Filteralarms zu drücken.

BEDIENUNG gemäß Abb. 20:

A) Beleuchtung ausschalten;

B) Beleuchtung einschalten;

C) Motorgeschwindigkeit bis auf Null vermindern. Durch Betätigung für 2" wird bei ausgelöstem Filteralarm der Stundenzähler

D) Motor betätigen (durch Aufrufen der zuletzt eingestellten Geschwindigkeit) und Geschwindigkeit bis zum Erreichen der

Höchststufe hochfahren.

E) Aktiviert/deaktiviert den Sensor (AUTOMATISCHER oder MANUELLER Betriebsmodus). Im automatischen Betriebsmodus

ist der Sensor aktiviert und auf dem Display (L) erscheint der Buchstabe “A”.

- zeigt die aktuelle Geschwindigkeit an

- zeigt den automatischen Betriebsmodus an, wobei der Buchstabe “A” erscheint. Wenn die Motorgeschwindigkeit geändert

wird, wird die aktuelle Geschwindigkeit mit dreimaligem Aufleuchten angezeigt, dann erscheint erneut der Buchstabe “A”.

- gibt Hinweis auf “Filteralarm” (bei ausgeschaltetem Motor) an, indem das mittlere Segment 30" angezeigt wird.- 7 -

FILTERALARM: wird bei ausgeschaltetem Motor für 30" angezeigt:

Nach einer Betriebszeit von 30h leuchtet auf dem Display das mittlere Segment auf; um anzuzeigen, dass die Antifett-

Filter gereinigt werden müssen. Nach einer Betriebszeit von 120h blinkt auf dem Display das mittlere Segment; um

anzuzeigen, dass die Fettfilter gereinigt und die Kohlenfilter ausgetauscht werden müssen.

Nach der Reinigung den Fettfiltern (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzählers

die Taste C (RESET) während der Anzeige des Filteralarms zu drücken.

SENSIBILITÄT DES GAS-SENSORS: Die Sensibilität des Gas-Sensors kann entsprechend den persönlichen Bedürfnissen

des Benutzers verändert werden. Zur Änderung der Sensibilität muss das Gerät sich im manuellen Betriebszustand befinden

(d.h. auf dem Display erscheint nicht der Buchstabe “A”, sondern die aktuelle Geschwindigkeit); Gegebenenfalls ist die

Die Sensibilität kann durch gleichzeitiges Drücken der Tasten D und E verändert werden. Auf dem Display wird die

eingestellte Sensibilität angezeigt. Mit den Tasten C(-) und D(+) wird die gewünschte Sensibilität eingestellt Durch Drücken

der Taste E wird die “neue” Sensibilität gespeichert.

ACHTUNG: KEINE SILIKONHALTIGEN PRODUKTE IN DER NÄHE DER ABZUGHAUBE VERWENDEN, DA DIESE DEN SENSOR BESCHÄDIGEN KÖNNEN!

BEDIENUNG gemäß Abb. 21:

A) Leuchtstärke nimmt ab, bis das Minimum erreicht ist. Durch Betätigen der Taste für 2" schalten sich die Lampen aus.

B) Beleuchtung wird auf der zuletzt eingestellten Helligkeitsstufe eingeschaltet. Leuchtstärke nimmt bis zur Höchststufe

C) Vermindert die Motorgeschwindigkeit bis zur Mindestgeschwindigkeit. Bei Betätigung für 2" schaltet sich der Motor aus.

Durch Betätigung für 2" wird bei ausgelöstem Filteralarm der Stundenzähler auf null gestellt.

D) Motor betätigen (durch Aufrufen der zuletzt eingestellten Geschwindigkeit) und Geschwindigkeit bis zum Erreichen der

Höchststufe hochfahren.

E) Aktiviert/deaktiviert den Sensor (AUTOMATISCHER oder MANUELLER Betriebsmodus). Im automatischen Betriebsmodus

ist der Sensor aktiviert und auf dem Display (L) erscheint der Buchstabe “A”.

- zeigt die aktuelle Geschwindigkeit an.

- zeigt den automatischen Betriebsmodus an, wobei der Buchstabe “A” erscheint. Wenn die Motorgeschwindigkeit geändert

wird, wird die aktuelle Geschwindigkeit mit dreimaligem Aufleuchten angezeigt, dann erscheint erneut der Buchstabe “A”.

- gibt Hinweis auf “Filteralarm” (bei ausgeschaltetem Motor) an, indem das mittlere Segment 30" angezeigt wird.

FILTERALARM: wird bei ausgeschaltetem Motor für 30" angezeigt:

Nach einer Betriebszeit von 30h erscheint auf dem Display der Buchstabe “F”; um anzuzeigen, dass die Fettfilter gereinigt

werden müssen. Nach einer Betriebszeit von 120h blinkt auf dem Display der Buchstabe “F”; um anzuzeigen, dass die

Fettfilter gereinigt und die Kohlenfilter ausgetauscht werden müssen.

Nach der Reinigung den Fettfiltern (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzählers

die Taste C (RESET) während der Anzeige des Filteralarms zu drücken.

SENSIBILITÄT DES GAS-SENSORS: Die Sensibilität des Gas-Sensors kann entsprechend den persönlichen Bedürfnissen

des Benutzers verändert werden. Zur Änderung der Sensibilität muss das Gerät sich im manuellen Betriebszustand befinden

(d.h. auf dem Display erscheint nicht der Buchstabe “A”, sondern die aktuelle Geschwindigkeit); Gegebenenfalls ist die

Die Sensibilität kann durch gleichzeitiges Drücken der Tasten D und E verändert werden. Auf dem Display wird die

eingestellte Sensibilität angezeigt. Mit den Tasten C(-) und D(+) wird die gewünschte Sensibilität eingestellt Durch Drücken

der Taste E wird die “neue” Sensibilität gespeichert.

ACHTUNG: KEINE SILIKONHALTIGEN PRODUKTE IN DER NÄHE DER ABZUGHAUBE VERWENDEN, DA DIESE DEN SENSOR BESCHÄDIGEN KÖNNEN!

Fettfilter: Besonders ist auf die Fettfilter zu achten. Sie sind regelmäßig zu reinigen, wenn der Alarm Fettfilter erscheint.

Für die Hinweise über den Filteralarm wird auf den Abschnitt Bedienung verwiesen. Bauen Sie die Filter wie unter Punkt

1 beschrieben aus und waschen Sie sie mit Neutralreiniger.

Kohlefilter: Bei Gebrauch des Geräts in Umluftversion, sind die Fettfilter regelmäßig auszuwechseln, wenn der Alarm

Kohlefilter erscheint. Für die Hinweise über den Filteralarm wird auf den Abschnitt Bedienung verwiesen. Demontage des

Kohlefilters: Das Metallgitter (Abb.3a) und den Fettfilter (Abb.3b/3c) entfernen.

Den Kohlefilter herausnehmen, indem die Haltevorrichtung nach oben gedrückt wird, den Filter drehen, bis die beiden

Blättchen aus ihrem Sitz entfernt werden (Abb.17).

Beleuchtung: um zu den Lampen zu gelangen, muss die Metallhalterung entfernt werden, indem die beiden Schrauben

(Abb.22) gelockert und die Halterung nach rechts verschoben werden; um die Halogenlampen auszuwechseln, die Mutter

gegen den Uhrzeigersinn drehen und den Glaskolben herausnehmen (Abb.23) und mit einer Lampe des selben Typs
