RHV9102 - Exaustor de cozinha ROSIERES - Manual de utilização gratuito

Marca	Rosieres
Modelo	RHV9102
Tipo de produto	Exaustor de cozinha
Instalação	Versão de evacuação ou recirculação (filtro de carvão não fornecido)
Dimensões (aprox.)	Largura 90 cm, profundidade 50 cm, altura variável com chaminé telescópica
Peso (aprox.)	15 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência do motor (aprox.)	250 W
Iluminação	Lâmpadas halógenas (2 x 20 W)
Número de velocidades	4 velocidades + 2 intensivas (conforme comandos)
Comandos	Touch screen ou teclas (conforme versão)
Sensor de gás	Sim (em alguns modelos), sensibilidade ajustável
Filtros de gordura	Metálicos, laváveis na máquina de lavar loiça
Filtro de carvão	Opcional, substituir periodicamente
Alarme de manutenção	30 h para filtros de gordura, 120 h para carvão
Distância mínima do plano de cozimento	350 mm
Diâmetro do duto de evacuação	150 mm (recomendado)
Acessórios fornecidos	Suporte de parede, buchas, parafusos, redução (recirculação)
Páginas do manual	28 páginas (FR)

Perguntas frequentes - RHV9102 ROSIERES

Como instalar o exaustor na versão de evacuação?

Providencie um tubo de evacuação (diâmetro 150 mm recomendado) com o menor número de curvas possível. Fixe o suporte de parede respeitando uma distância de 350 mm entre a borda inferior do exaustor e o plano de cozimento. Pendure o exaustor, fixe-o definitivamente, depois conecte o duto de evacuação à saída de ar e instale os tubos telescópicos. Ligue a alimentação elétrica.

Como instalar o exaustor na versão de recirculação?

Siga os mesmos passos que para a versão de evacuação para a fixação na parede. Monte a redução no exaustor, fixe um defletor de ar ao tubo superior com um tubo flexível (diâmetro 125 mm), depois conecte-o à redução. Os filtros de carvão não são fornecidos; devem ser comprados separadamente e instalados inserindo as abas no alojamento previsto.

Como limpar os filtros de gordura?

Desmonte os filtros de gordura empurrando para baixo e girando-os para fora. Limpe-os com um detergente neutro ou na máquina de lavar louça. Recoloque-os após secagem. O alarme dos filtros (luz vermelha) ativa após 30h de funcionamento.

Quando e como substituir o filtro de carvão?

Substitua o filtro de carvão a cada 120h de funcionamento (alarme piscando). Para desmontá-lo, remova a grelha metálica e o filtro de gordura, empurre o batente do filtro de carvão para dentro e gire para liberar as abas. Instale o novo filtro inserindo as abas nos alojamentos.

Como reiniciar o alarme dos filtros?

Após limpar ou substituir os filtros, pressione a tecla de reinicialização (conforme o modelo: tecla E, P3 ou C) enquanto o alarme estiver exibido (motor desligado). O contador de horas será zerado.

O que fazer se o exaustor não ligar?

Verifique a alimentação elétrica (cabo conectado, fusível). Certifique-se de que os filtros de gordura estão corretamente instalados. Se os comandos não responderem, desligue a alimentação por alguns minutos e tente novamente. Consulte o manual para os esquemas de cablagem.

Como ajustar a sensibilidade do sensor de gás?

Coloque o exaustor no modo manual (ecrã não exibe 'A'). Pressione simultaneamente as teclas D e E. Use C(-) e D(+) para ajustar a sensibilidade, depois pressione E para memorizar. Evite produtos à base de silicone perto do exaustor para não danificar o sensor.

Como trocar as lâmpadas de iluminação?

Desaperte os dois parafusos do suporte metálico, mova-o para a direita. Desaperte a extremidade da lâmpada no sentido anti-horário e remova o bulbo. Substitua por uma lâmpada do mesmo tipo e potência.

Qual é a distância mínima entre o exaustor e o plano de cozimento?

A distância entre a borda inferior do exaustor e o plano de cozimento deve ser de pelo menos 350 mm (recomendado). Respeite esta distância para garantir um bom funcionamento e segurança.

Os filtros de carvão são fornecidos?

Não, os filtros de carvão não são fornecidos com o exaustor. Devem ser comprados separadamente se utilizar a versão de recirculação. Substitua-os periodicamente conforme o alarme (120h).

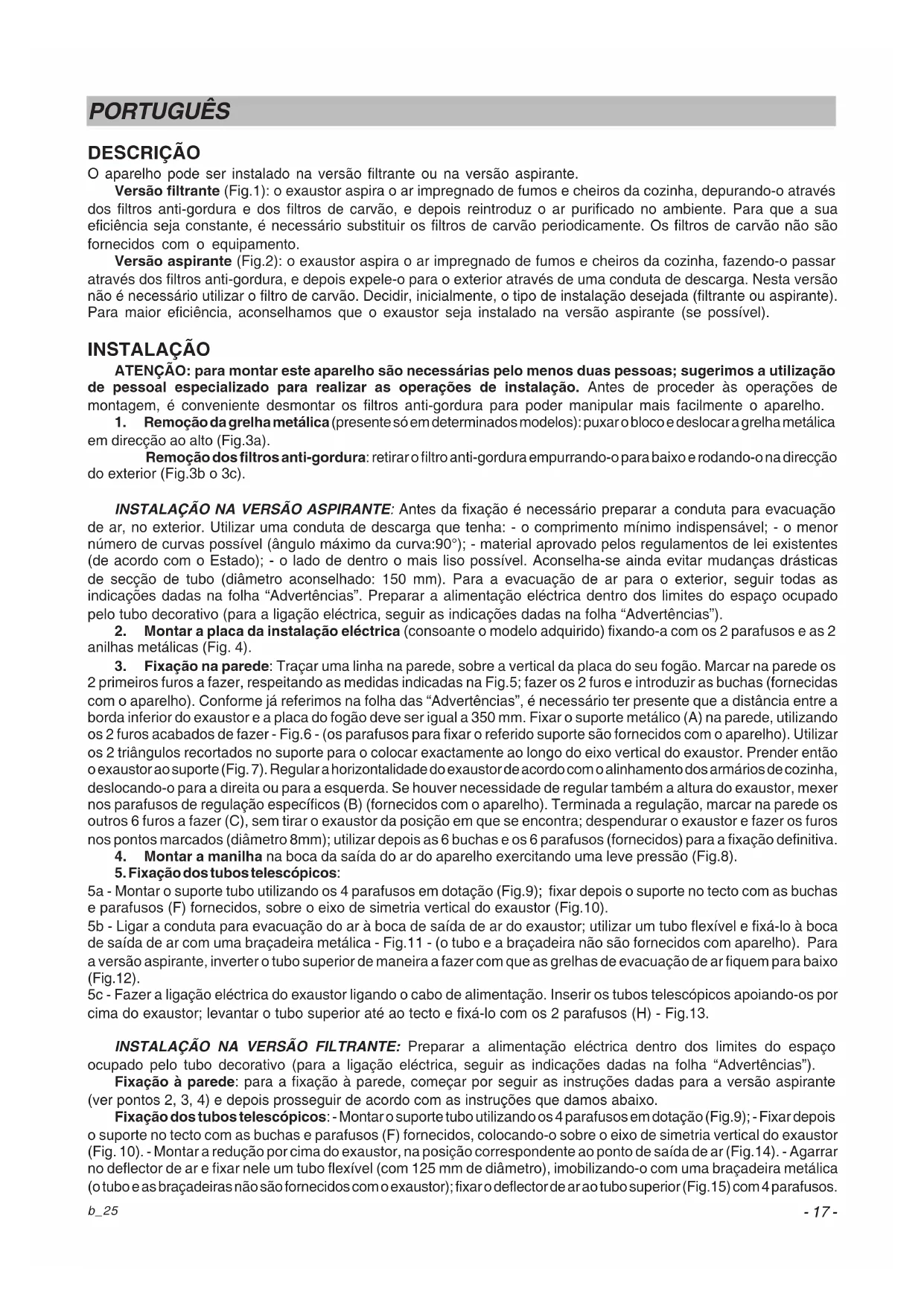

MANUAL DE UTILIZADOR RHV9102 ROSIERES

INSTRUÇÕES DE INSTALAÇÃO Y UTILIZAÇÃO

O aparelho pode ser instalado na versão filtrante ou na versão aspirante.

Versão filtrante (Fig.1): o exaustor aspira o ar impregnado de fumos e cheiros da cozinha, depurando-o através dos filtros anti-gordura e dos filtros de carvão, e depois reintroduz o ar purificado no ambiente. Para que a sua eficiência seja constante, é necessário substituir os filtros de carvão periodicamente. Os filtros de carvão não são fornecidos com o equipamento.

Versão aspirante (Fig.2): o exaustor aspira o ar impregnado de fumos e cheiros da cozinha, fazendo-o passar através dos filtros anti-gordura, e depois expele-o para o exterior através de uma conduta de descarga. Nesta versão não é necessário utilizar o filtro de carvão. Decidir, inicialmente, o tipo de instalação desejada (filtrante ou aspirante). Para maior eficiência, aconselhamos que o exaustor seja instalado na versão aspirante (se possível).

INSTALAÇÃO

ATENÇÃO: para montar este aparelho são necessárias pelo menos duas pessoas; sugerimos a utilização de pessoal especializado para realizar as operações de instalação. Antes de proceder às operações de montagem, é conveniente desmontar os filtros anti-gordura para poder manipular mais facilmente o aparelho.

1. Remoção da grelha metálica (presente só em determinados modelos): puxar o bloco e deslocar a grelha metálica em direcção ao alto (Fig.3a).

Remoção dos filtros anti-gordura: retirar o filtro anti-gordura empurrando-o para baixo e rodando-o na direcção do exterior (Fig.3b o 3c).

INSTALAÇÃO NA VERSÃO ASPIRANTE: Antes da fixação é necessário preparar a conduta para evacuação de ar, no exterior. Utilizar uma conduta de descarga que tenha: - o comprimento mínimo indispensável; - o menor número de curvas possível (ângulo máximo da curva:90°); - material aprovado pelos regulamentos de lei existentes (de acordo com o Estado); - o lado de dentro o mais liso possível. Aconselha-se ainda evitar mudanças drásticas de secção de tubo (diâmetro aconselhado: 150 mm). Para a evacuação de ar para o exterior, seguir todas as indicações dadas na folha “Advertências”. Preparar a alimentação eléctrica dentro dos limites do espaço ocupado pelo tubo decorativo (para a ligação eléctrica, seguir as indicações dadas na folha “Advertências”).

1. Montar a placa da instalação eléctrica (consoante o modelo adquirido) fixando-a com os 2 parafusos e as 2 anilhas metálicas (Fig. 4).

2. Fixação na parede: Traçar uma linha na parede, sobre a vertical da placa do seu fogão. Marcar na parede os 2 primeiros furos a fazer, respeitando as medidas indicadas na Fig.5; fazer os 2 furos e introduzir as buchas (fornecidas com o aparelho). Conforme já referimos na folha das “Advertências”, é necessário ter presente que a distância entre a borda inferior do exaustor e a placa do fogão deve ser igual a 350 mm. Fixar o suporte metálico (A) na parede, utilizando os 2 furos acabados de fazer - Fig.6 - (os parafusos para fixar o referido suporte são fornecidos com o aparelho). Utilizar os 2 triângulos recortados no suporte para o colocar exactamente ao longo do eixo vertical do exaustor. Prender então o exaustor ao suporte (Fig. 7). Regular a horizontalidade do exaustor de acordo com o alinhamento dos armários de cozinha, deslocando-o para a direita ou para a esquerda. Se houver necessidade de regular também a altura do exaustor, mexer nos parafusos de regulação específicos (B) (fornecidos com o aparelho). Terminada a regulação, marcar na parede os outros 6 furos a fazer (C), sem tirar o exaustor da posição em que se encontra; despendurar o exaustor e fazer os furos nos pontos marcados (diâmetro 8mm); utilizar depois as 6 buchas e os 6 parafusos (fornecidos) para a fixação definitiva.

3. Montar a manilha na boca da saída do ar do aparelho exercitando uma leve pressão (Fig.8).

5. Fixação dos tubos telescópicos:

5a - Montar o suporte tubo utilizando os 4 parafusos em dotação (Fig.9); fixar depois o suporte no tecto com as buchas e parafusos (F) fornecidos, sobre o eixo de simetria vertical do exaustor (Fig.10).

5b - Ligar a conduta para evacuação do ar à boca de saída de ar do exaustor; utilizar um tubo flexível e fixá-lo à boca de saída de ar com uma braçadeira metálica - Fig.11 - (o tubo e a braçadeira não são fornecidos com aparelho). Para a versão aspirante, inverter o tubo superior de maneira a fazer com que as grelhas de evacuação de ar fiquem para baixo (Fig.12).

5c - Fazer a ligação eléctrica do exaustor ligando o cabo de alimentação. Inserir os tubos telescópicos apoiando-os por cima do exaustor; levantar o tubo superior até ao tecto e fixá-lo com os 2 parafusos (H) - Fig.13.

INSTALAÇÃO NA VERSÃO FILTRANTE: Preparar a alimentação eléctrica dentro dos limites do espaço ocupado pelo tubo decorativo (para a ligação eléctrica, seguir as indicações dadas na folha “Advertências”).

Fixação à parede: para a fixação à parede, começar por seguir as instruções dadas para a versão aspirante (ver pontos 2, 3, 4) e depois prosseguir de acordo com as instruções que damos abaixo.

Fixação dos tubos telescópicos: - Montar o suporte tubo utilizando os 4 parafusos em dotação (Fig.9); - Fixar depois o suporte no tecto com as buchas e parafusos (F) fornecidos, colocando-o sobre o eixo de simetria vertical do exaustor (Fig. 10). - Montar a redução por cima do exaustor, na posição correspondente ao ponto de saída de ar (Fig.14). - Agarrar no deflector de ar e fixar nele um tubo flexível (com 125 mm de diâmetro), imobilizando-o com uma braçadeira metálica (o tubo e as braçadeiras não são fornecidos com o exaustor); fixar o deflector de ar ao tubo superior (Fig.15) com 4 parafusos.

- Ligar o tubo flexível à redução existente na boca de saída de ar (Fig.16). - Fazer a ligação eléctrica do exaustor ligando o cabo de alimentação. - Inserir os tubos telescópicos apoiando-os por cima do exaustor; levantar o tubo superior até ao tecto e fixá-lo com os 2 parafusos H (Fig.13). - Montar o filtro de carvão introduzindo as 2 linguetas do filtro na respectiva sede (Fig.17) e rodando-o para cima.

FUNCIONAMENTO

Os comandos variam de acordo com a versão do aparelho. Os tipos de comandos existentes são os seguintes: COMANDOS da Fig.18:

C) Reduz a velocidade até atingir a velocidade mínima. Se pressionado durante 2" desliga-se o motor.

D) Acciona o motor (lembrando a última velocidade utilizada) e aumenta a velocidade até chegar à máxima.

E) RESET ALARME FILTROS/TEMPORIZADOR: pressionando a tecla durante a visualização do alarme filtros (com o motor desligado) reinicia a contagem das horas. Pressionando a tecla durante o funcionamento do motor, activase o TEMPORIZADOR, razão pela qual o exaustor desliga-se automaticamente após 5 minutos.

L1) Os 4 LED VERDES indicam a velocidade em execução.

L2) Quando o LED é vermelho (com o motor desligado) indica o ALARME FILTROS. Quando o LED é verde (intermitente) indica que foi accionado o TEMPORIZADOR através da tecla E.

ALARME DOS FILTROS:

Ao fim de 30h de funcionamento, o Led L2 passa a VERMELHO. indica que os filtros anti-gordura devem ser limpos. Ao fim de 120h de funcionamento o Led L2 passa a VERMELHO intermitente; indica que os filtros anti-gordura devem ser limpos e os filtros de carvão devem ser substituídos.

Terminada a limpeza dos filtros anti-gordura (e/ou substituídos os filtros de carvão), para reiniciar a contagem das horas (RESET) premir a tecla E durante a visualização do alarme dos filtros.

COMANDOS da Fig.19:

P1) OFF/- Luz: Diminui a intensidade luminosa até atingir o mínimo. Se for premido por 2", as luzes apagam-se.

P2) ON/+ Luzes: Acende as luzes com a intensidade do último nível de luminosidade programado (o mesmo que tinham antes de terem sido desligadas pela última vez). Aumenta a intensidade luminosa até atingir o máximo.

P3) OFF/- Motor: Diminui a velocidade até atingir a velocidade mínima. Se for premido por 2", o motor desliga-se. Se for premido por 2"com o ALARME FILTROS activo, põe o contador de HORAS a zero.

P4) ON/+ Motor: Liga o motor com a mesma velocidade da última programada (a mesma que tinha antes de ter sido desligado pela última vez).

Aumenta a velocidade do motor até atingir a velocidade máxima (NÃO INTENSIVAS).

Se for premido por 2", activa-se o Timer de 5 minutos, facto SINALIZADO através da luz intermitente emitida pelos leds correspondentes à velocidade em execução.

Se for premido por 2" com o Timer activo, faz com que este último seja ELIMINADO.

P5) INT: Só funciona com o MOTOR em ON (ligado).

Se for premido uma vez activa a PRIMEIRA intensiva, duas vezes activa a SEGUNDA intensiva, TRÊS vezes retoma a velocidade que estava definida antes da intensiva (ou seja, uma das 4 primeiras).

L1) Os 4 LED VERDES indicam a velocidade em execução.

L2) Led Bicolor: VERDE = indica primeira velocidade intensiva. VERMELHO = indica segunda velocidade intensiva.

ALARME DOS FILTROS:

Ao fim de 30h de funcionamento, os primeiros 2 LED (L1) piscam; indica que os filtros anti-gordura devem ser limpos. Ao fim de 120h de funcionamento os últimos 2 LED (L1) piscam; indica que os filtros anti-gordura devem ser limpos e os filtros de carvão devem ser substituídos.

Terminada a limpeza dos filtros anti-gordura (e/ou substituídos os filtros de carvão), para reiniciar a contagem das horas (RESET) premir a tecla P3 durante a visualização do alarme dos filtros.

COMANDOS da Fig.20:

A) apaga as luzes;

B) liga as luzes;

C) Diminui progressivamente a velocidade do motor até chegar a zero. Se for premido por 2" quando o Alarme dos Filtros estiver activado, o contador de HORAS passa a zero.

D) Acciona o motor (relembrando a última velocidade utilizada) e aumenta a velocidade até chegar à velocidade máxima.

E) Activa/desactiva o Sensor( modo de funcionamento AUTOMÁTICO ou MANUAL). No modo Automático o sensor está activo e no Display (L) aparece a letra “A”.

L) Display:

- indica a velocidade em execução

- indica o modo Automático através da visualização da letra “A”. Ao mudar a velocidade do motor, a velocidade em execução é visualizada por sinal luminoso intermitente que se acende 3 vezes, e a letra “A” reaparece.

- indica o Alarme dos Filtros (com o motor desligado) através da visualização do segmento central durante 30".

ALARME DOS FILTROS: aparece indicado, durante 30", quando o Motor estiver Desligado:

Após 30h de funcionamento, no display ilumina-se o segmento central; indica que os filtros anti-gordura devem ser limpos.

Após 120h de funcionamento, no display pisca o segmento central; indica que os filtros anti-gordura devem ser limpos e os filtros de carvão devem ser substituídos.

Terminada a limpeza dos filtros anti-gordura (e/ou substituídos os filtros de carvão), para reiniciar a contagem das horas (RESET) premir a tecla C durante a visualização do alarme dos filtros.

SENSIBILIDADE DO SENSOR DE GÁS: a sensibilidade do sensor pode ser alterada de acordo com as exigências de cada um. Para alterar esta sensibilidade, o aparelho deve estar no modo manual (ou seja no display não deve aparecer a letra “A” mas a velocidade de execução); se assim não for, premir a tecla E.

Modificar a sensibilidade pressionando simultaneamente a tecla D e a tecla E. No display será evidenciada a sensibilidade programada. Utilizando os botões C(-) e D(+), poderá definir a sensibilidade desejada. Memorizar a “nova” sensibilidade pressionando a tecla E.

ATENÇÃO: PARA EVITAR DANIFICAR O SENSOR, NÃO UTILIZAR PRODUTOS COM SILICONE À PROXIMIDADE DA CAMPÂNULA!

COMANDOS da Fig.21:

A) Diminui a intensidade luminosa até ao mínimo. Pressionando a tecla durante 2" as luzes desligam.
B) liga as luzes relembrando o último nível de luminosidade programado. Aumenta a intensidade luminosa até ao máximo.
C) Diminui a velocidade do motor até atingir a velocidade mínima. Se for premido por 2", o motor desliga-se.
Se for premido por 2" quando o Alarme dos Filtros estiver activado, o contador de HORAS passa a zero.
D) Acciona o motor (relembrando a última velocidade utilizada) e aumenta a velocidade até chegar à velocidade máxima.
E) Activa/desactiva o Sensor( modo de funcionamento AUTOMÁTICO ou MANUAL). No modo Automático o sensor está activo e no Display (L) aparece a letra “A”.

L) Display:

• indica a velocidade em execução.
• indica o modo Automático através da visualização da letra “A”. Ao mudar a velocidade do motor, a velocidade em execução é visualizada por sinal luminoso intermitente que se acende vezes, e a letra “A” reaparece.
• indica o Alarme dos Filtros (com o motor desligado) através da visualização do segmento central durante 30".
  ALARME DOS FILTROS: aparece indicado, durante 30", quando o Motor estiver Desligado:

Após 30h de funcionamento, no display aparece a letra "F"; indica que os filtros anti-gordura devem ser limpos. Após 120h de funcionamento, no display pisca a letra "F"; indica que os filtros anti-gordura devem ser limpos e os filtros de carvão devem ser substituídos.

Terminada a limpeza dos filtros anti-gordura (e/ou substituídos os filtros de carvão), para reiniciar a contagem das horas (RESET) premir a tecla C durante a visualização do alarme dos filtros.

SENSIBILIDADE DO SENSOR DE GÁS: a sensibilidade do sensor pode ser alterada de acordo com as exigências de cada um. Para alterar esta sensibilidade, o aparelho deve estar no modo manual (ou seja no display não deve aparecer a letra “A” mas a velocidade de execução); se assim não for, premir a tecla E.

Modificar a sensibilidade pressionando simultaneamente a tecla D e a tecla E. No display será evidenciada a sensibilidade programada. Utilizando os botões C(-) e D(+), poderá definir a sensibilidade desejada. Memorizar a “nova” sensibilidade pressionando a tecla E.

ATENÇÃO: PARA EVITAR DANIFICAR O SENSOR, NÃO UTILIZAR PRODUTOS COM SILICONE À PROXIMIDADE DA CAMPÂNULA!

Filtros anti-gordura: os filtros anti-gordura necessitam de atenção especial, porque devem de ser limpos periodicamente, ou seja, sempre que aparecer o alarme dos filtros anti-gordura. Para instruções sobre o Alarme dos filtros consultar o parágrafo intitulado Comandos. Desmontar os filtros como indicado no ponto 1 e lavá-los com detergente neutro.

Filtros de carvão: em caso de utilização do aparelho na versão filtrante, é necessário substituir os filtros de carvão periodicamente, ou seja, sempre que aparecer o alarme dos filtros de carvão. Para instruções sobre o Alarme dos filtros consultar o parágrafo intitulado Comandos. Desmontagem do filtro de carvão: retirar a grelha metálica (Fig.3a) e o filtro anti-gordura (Fig.3b/3c).

Remover o filtro de carvão carregando no bloco para o interior, rodando o filtro até as duas linguetas sairem da sua sede (Fig.17).

Iluminação: para acender as lâmpadas ocorre remover o suporte metálico desaparafusando os dois parafusos (Fig.22) e deslocá-lo para a esquerda; para substituir as lâmpadas halógenas desaparafusar o aro em sentido anti-horário e extrair o bulbo (Fig.23). Substituir com lâmpadas do mesmo tipo.
