RDX6MX - Exaustor ROSIERES - Manual de utilização gratuito

Marca	Rosieres
Modelo	RDX6MX
Tipo	Coifa decorativa
Uso	Doméstico
Instalação	Evacuação externa ou reciclagem
Diâmetro do duto de evacuação	150 mm
Distância mínima acima da placa	65 cm
Distância máxima acima da placa	75 cm
Número de velocidades	3 + booster
Função booster	Sim, ativação por 5 minutos
Temporizador	Sim, até 60 minutos
Iluminação	LED (Máx 1,5 W)
Filtro de gordura	Limpeza mensal
Filtro de carvão ativado	Substituição anual (reciclagem)
Alarme de limpeza	Sim, após 14 horas de funcionamento
Classe elétrica	Classe I
Aterramento	Obrigatório
Tensão	220-240 V ~ 50 Hz
Fusível recomendado	3 A
Acessórios incluídos	Suporte de parede, chaminés, parafusos, válvula anti-retorno

Perguntas frequentes - RDX6MX ROSIERES

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo todos os meses com um produto doméstico. Remova-o, lave-o e seque-o antes de recolocá-lo.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído pelo menos uma vez por ano se a coifa funcionar em modo de reciclagem.

Como instalar a coifa em evacuação externa?

Fixe o suporte de parede a uma altura de 65 a 75 cm acima da placa. Use um duto de 150 mm para a evacuação. Siga as etapas do manual.

O que fazer se a coifa vibrar fortemente?

Verifique se o motor está bem fixado e se a unidade está corretamente presa ao suporte. Se o problema persistir, chame um profissional.

Como substituir a lâmpada LED?

Remova o vidro, desconecte a conexão e substitua o conjunto lâmpada+soquete+cabo (LED máx 1,5 W). As lâmpadas não são substituídas individualmente.

Como usar a função booster?

Pressione a tecla + até atingir a velocidade mais alta; a coifa entra no modo booster por 5 minutos, depois retorna à velocidade anterior.

Como ajustar o temporizador?

Em funcionamento, pressione o botão temporizador: cada pressão adiciona 1 minuto (máx 60 min). O visor mostra a contagem regressiva.

Posso usar a coifa com uma placa a gás?

Sim, mas assegure uma ventilação adequada do ambiente. A coifa não deve ser instalada acima de uma placa com mais de 4 queimadores.

O que significa o alarme de limpeza?

O alarme aparece após 14 horas de funcionamento total para lembrá-lo de limpar a coifa. Ele desaparece após a limpeza.

A coifa pode funcionar em reciclagem sem evacuação externa?

Sim, instale os filtros de carvão ativado e siga as instruções de montagem. O duto de evacuação não é necessário.

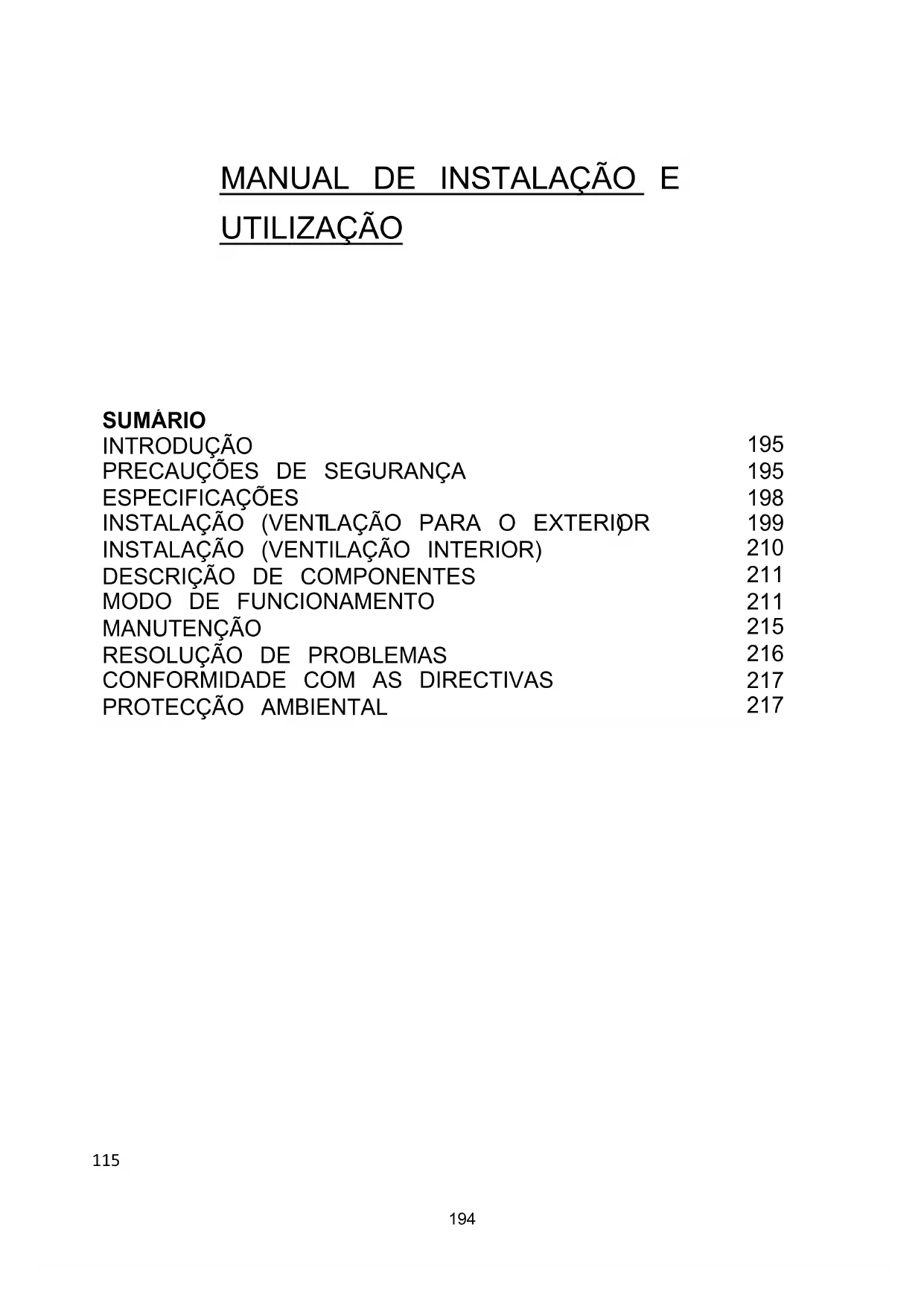

MANUAL DE UTILIZADOR RDX6MX ROSIERES

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO

SUMÁRIO

INTRODUÇÃO 195

PRECAUÇÕES DE SEGURANÇA 195

ESPECIFICAÇÕES 198

INSTALAÇÃO (VENTILAÇÃO PARA O EXTERIOR) 199

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 210

DESCRIÇÃO DE COMPONENTES 211

MODO DE FUNCIONAMENTO 211

MANUTENÇÃO 215

RESOLUÇÃO DE PROBLEMAS 216

CONFORMIDADE COM AS DIRECTIVAS 217

PROTECÇÃO AMBIENTAL 217

INTRODUÇÃO

Muito obrigado por ter escolhido este modelo.

Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, utilização e manutenção do aparelho.

Para que consiga utilizar o aparelho corretamente, por favor leia o manual de instruções cuidadosamente antes de instalar e utilizar a chaminé.

Este eletrodoméstico foi concebido com materiais de alta qualidade e com design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrífugo, também é dotado de grande poder de sucção, baixo nível de ruído, filtro anti-gordura e grande facilidade de montagem e instalação.

Ao colocar a marcação sobre este produto, declaramos, sob nossa responsabilidade, a conformidade com todos os requisitos de segurança europeia, saúde e ambientais estabelecidos na legislação para este produto.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho.

Esta chaminé exaustor foi concebida apenas para uso doméstico, não está preparada para funcionar em churrascos, restaurantes de grelhados ou outras finalidades comerciais.

O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização.

A limpeza deve ser feita de acordo com as instruções deste manual, longe de fontes de perigo, calor ou fogo.

Não deve ser apoiado ou encostado diretamente ao fogão ou placa.

A cozinha deve ser mantida em boas condições de limpeza e segurança.

Antes de ligar este eletrodoméstico, confirme se o cabo de alimentação elétrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um profissional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadores, caldeiras ou outros aparelhos que consumam gás ou outros combustíveis.

O ar que é extraído por esta chaminé não deve sair ou ser descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido;

Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham sido dadas instruções específicas por parte de uma pessoa que zele pela segurança dessa pessoa.

As crianças devem ser supervisionadas para que se garanta que não brincam com este eletrodoméstico.

Nunca faça fogo (mesmo que seja “flambé”) junto desta chaminé. A chaminé não deve ser instalada por cima de um fogão que tenha mais de 4 queimadores ou zonas de aquecimento.

• Deverá haver ventilação adequada da sala quando o exaustor for usado ao mesmo tempo que aparelhos queimando gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a sala);
• os detalhes sobre o método e a frequência da limpeza.
• existe risco de incêndio se a limpeza não for realizada de acordo com as instruções; - não incendeie por baixo do exaustor;
• CUIDADO: As peças acessíveis podem esquentar quando usadas com utensílios de cozinha.

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, esclareça-as com um profissional qualificado na matéria.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

Instalação elétrica

Toda a instalação deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentação, certifique-se de que a tensão corresponde à tensão na placa de classificação.

Conexão direta

O aparelho deve ser ligado diretamente à corrente usando um disjuntor omnipolar com uma abertura mínima de 3mm entre os contatos.

O instalador deve assegurar que a conexão elétrica correta foi feita e que está de acordo com o diagrama de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de serviço.

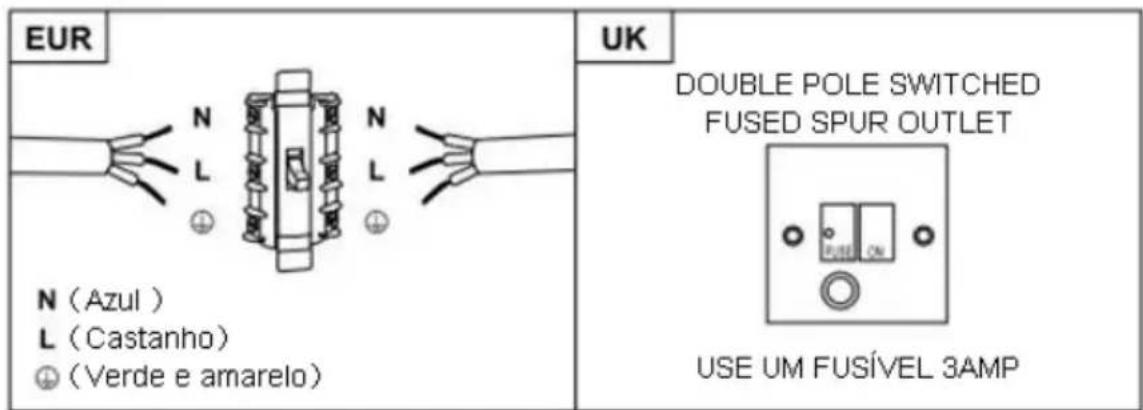

AVISO: Este é um aparelho da Classe I e DEVE ser aterrado.

Este aparelho é fornecido com um cabo de rede de 3 cores segue:

Castanho = L ou Vivo

Azul = N ou Neutro

Verde e amarelo = E ou Terra

O fusível deve ser classificado em 3 Amps.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
φ8 buchasφ8×φ6 de cor branca		9
ParafusosST4.0×30		9
φ7.2 parafusosST4.0×8		2

INSTALAÇÃO (ventilação para o exterior - fixação na parede)

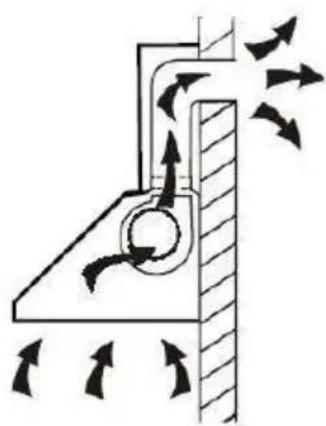

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado como demonstrado na imagem em baixo, por meio de uma conduta de extração (esmalte, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

1. Antes da instalação desligue a alimentação e retire a tomada da ficha por questões de segurança.

1. A chaminé deve ser colocada a uma distância de 65 a 75 cm acima do fogão ou placa para se conseguirem os melhores resultados.

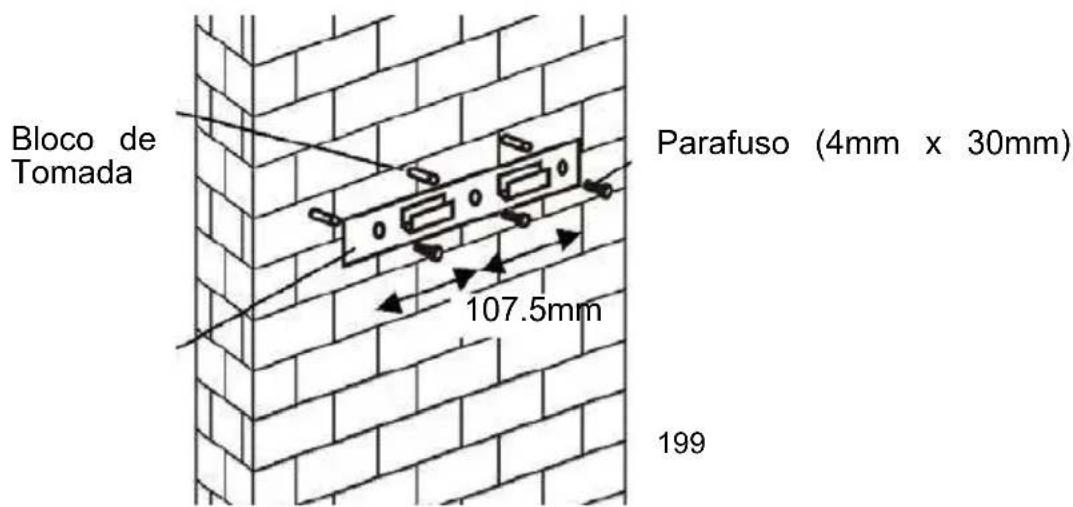

1. Faça 3 orifícios de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado.

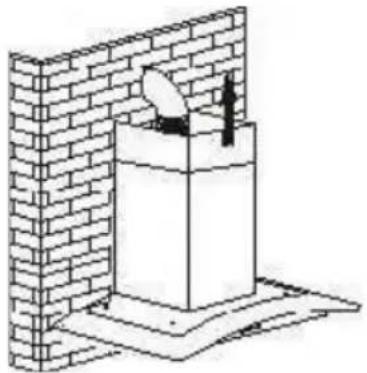

Para modelos com painel inclinado:

- Necessita de fazer buracos extra de 2 x 8mm e fixar com parafusos antes da instalação.

6.

i. Coloque a parte de vidro na posição correta, no extremo da chaminé.

ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos.

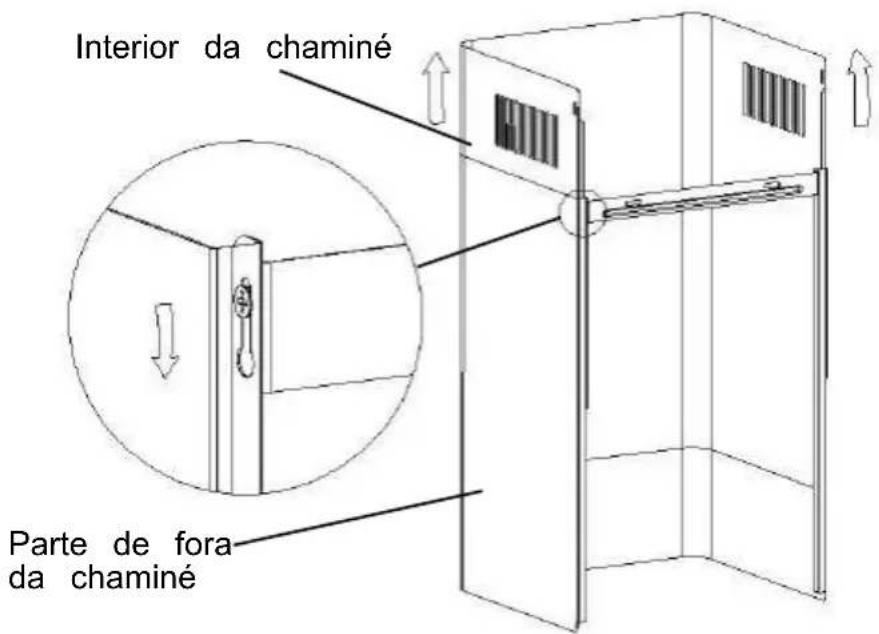

i. Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à altura pretendida.

ii. Faça deslizar a chaminé para ajustar a altura. Deve deslizar a parte de dentro e a parte de fora até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme mostram as imagens.

8.

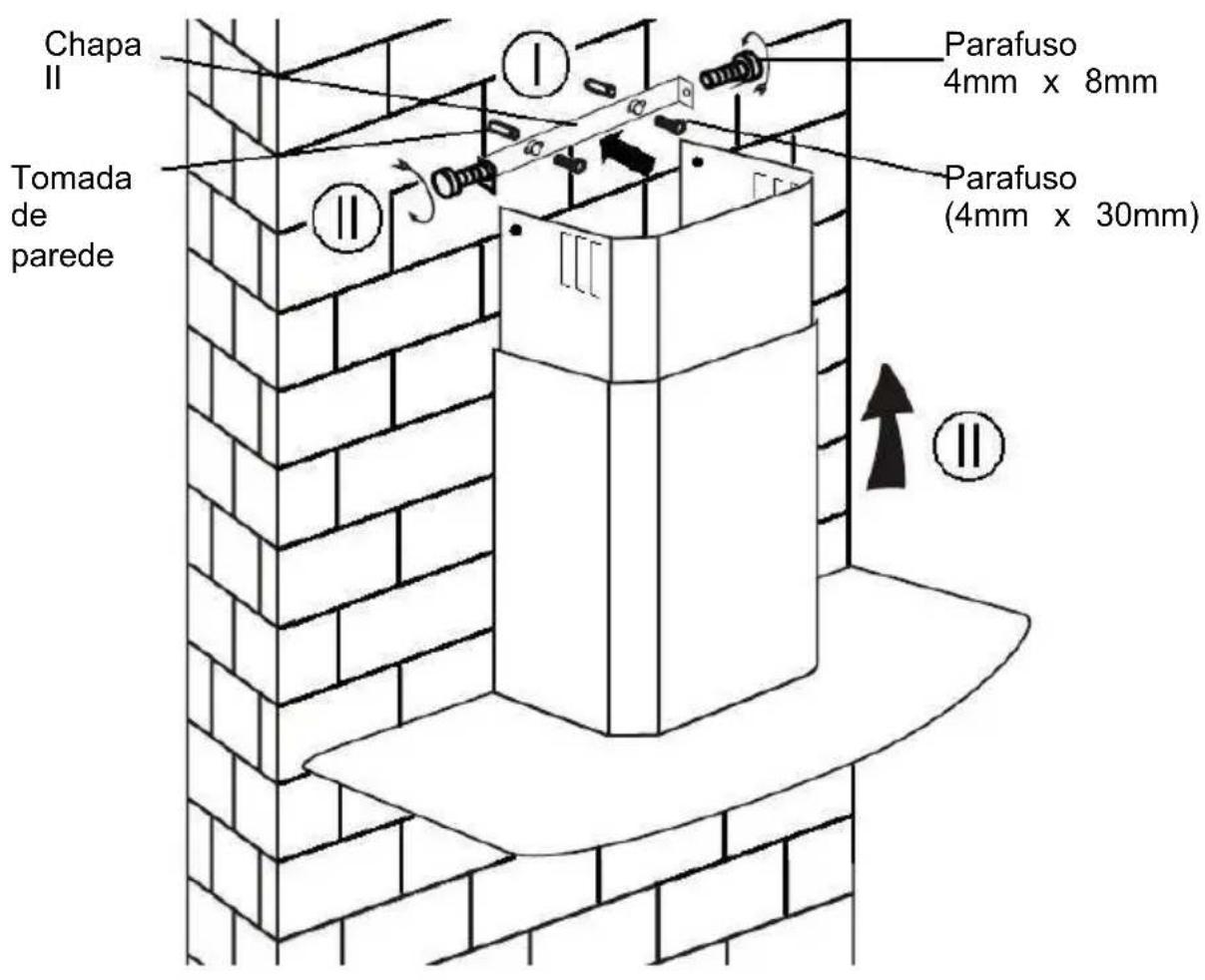

i. Faça 2 orifícios de 8mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à placa com os 2 parafusos fornecidos. Certifique-se de que fica bem presa, fixa e firme.

Lista de acessórios para instalação standard.

Especificações Imagem ilustrativa Qtd
defletordear		1
suporte		1
Fisher		2
VitiST4.0×30		2
VitiST3.5×12		2

INSTALAÇÃO (DEFLETOR DE AR PARA T-SHAPE, VIDRO CURVADO, MODELOS DE VIDRO PLANO):

O defletor de ar é mencionado como incluído e não opcional.

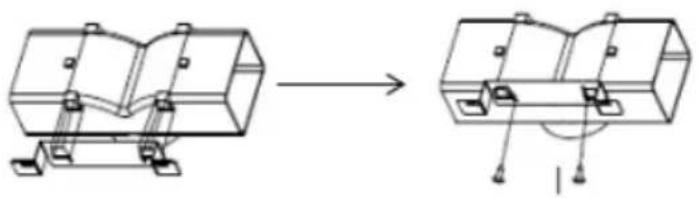

1. Antes da instalação, curve ambas as extremidades do suporte, como mostrado abaixo:

1. Fixe o suporte na tomada de plástico em forma de T com os parafusos 2 pcs ST3.5x12mm fornecidos.

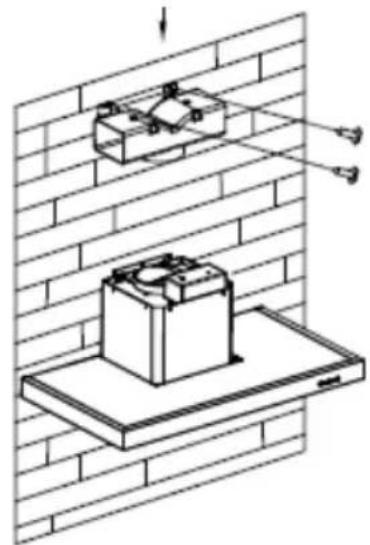

1. Faça 2 orifícios para acomodar as buchas, depois aperte o suporte na parede com os parafusos 2 pcs ST4x30mm fornecidos.

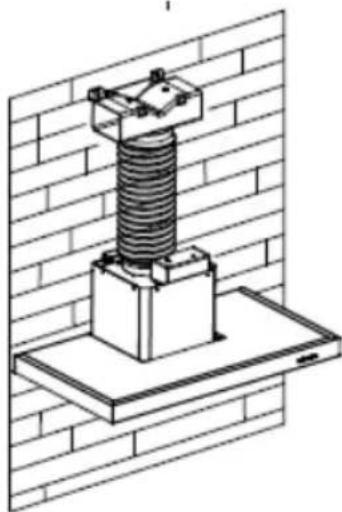

1. Conecte o tubo de escape na saída de ar do exaustor, como mostrado abaixo:

Por favor, note: a tomada de plástico em forma de T e as abas em V não podem ser usadas ao mesmo tempo. Você pode usá-los de duas maneiras: 1) Adicione v-flap na tomada existente; 2) Use uma tomada de plástico em forma de T, não adicione v-flap.

Nota: O produto é fornecido com o acessório v-flap. Este acessório não é obrigatório para instalação, operação e uso do produto.

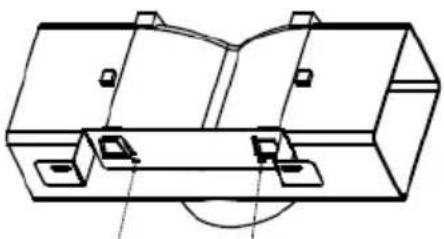

Lista de acessórios para instalação standard

Especificações Imagem ilustrativa Qtd
defletordear		1
suporte		1
Fisher		2
VitiST4.0×30		2
VitiST3.5×12		2

INSTALAÇÃO (DEFLETOR DE AR PARA MODELOS PIRÂMIDOS E SLANT):

O defletor de ar é mencionado como incluído e não opcional.

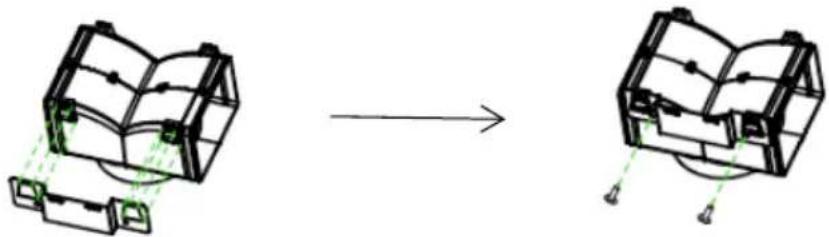

1. Fixe o suporte na tomada de plástico em forma de T com os parafusos 2 pcs ST3.5x12mm fornecidos, conforme mostrado abaixo.

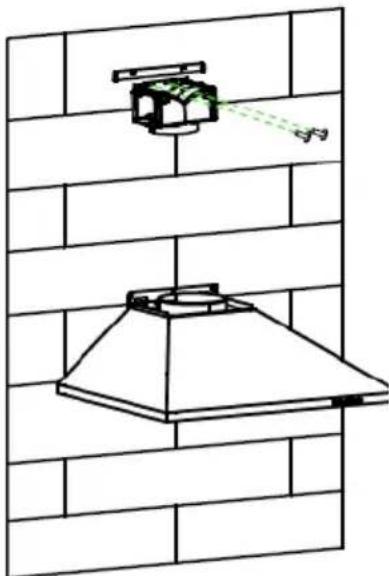

1. Fure 2 orifícios na parede para acomodar os bujões de parede e, em seguida, aperte o suporte na parede com os parafusos 2 pcs ST4x30mm fornecidos.

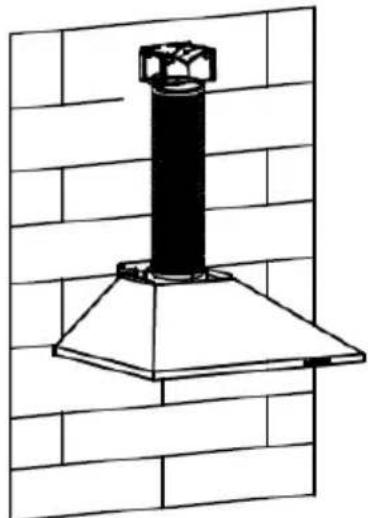

3. Fixe o tubo de escape na saída de ar do exaustor, como mostrado abaixo:

Por favor, note: a tomada de plástico em forma de T e as abas em V não podem ser usadas ao mesmo tempo. Você pode usá-los de duas maneiras: 1) Adicione v-flap na tomada existente; 2) Use uma tomada de plástico em forma de T, não adicione v-flap.

Nota: O produto é fornecido com o acessório v-flap. Este acessório não é obrigatório para instalação, operação e uso do produto.

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não dispõe de uma saída de ar para o exterior, não é necessário tubo de exaustão. A montagem e instalação será idêntica à indicada, no caso de a ventilação ser feita para o exterior.

O filtro de carvão ativado pode ser usado para captar e eliminar odores complicados. Para instalar este filtro, deve destacar primeiro o filtro de gordura. Pressione a tranca e puxe-o para baixo.

Instale o filtro de carvão ativado no tambor e rode-o no sentido dos ponteiros do relógio. Repita a mesma operação do outro lado.

Certifique-se de que os filtros estão trancados com segurança. Caso contrário, podem-se soltar e causar danos. Quando o filtro de carbono ativado funciona, o poder de sucção será menor.

DESCRIÇÃO DE COMPONENTES

CONFIGURAÇÃO 1

1

2

3

FUNCIONAMENTO

Botão 1

O botão está com luz indicadora de fundo. Quando você pressiona o botão, o backlight será ligado e o ventilador será ligado em baixa velocidade. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é utilizada para ventilação da cozinha. Também usada para cozeduras e cozinhados que não produzam muito vapor.

Botão 2

O botão possui luz indicadora de fundo. Quando você pressiona o botão, a luz de fundo será acesa e o ventilador será ligado em velocidade média. Ao pressionar novamente, o ventilador será desligado.

Esta velocidade é ideal para ventilação na maioria dos cozinhados realizados em uma cozinha.

Botão 3

O botão possui indicador iluminado. Quando você pressiona o botão, a luz de fundo será acesa e o ventilador será ligado em alta velocidade. Ao pressionar novamente, o ventilador será desligado.

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros.

Nesses casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta forem pressionados e selecionados ao mesmo tempo, o comando que será ativado será o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 2

0

1

2

3

FUNCIONAMENTO

Botão Off 0

É usado para desligar o ventilador

Botão de velocidade lenta 1

Esta velocidade é utilizada para ventilação da cozinha. Também usada para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média 2

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão de alta velocidade 3

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efectiva ventilação e extracção de fumos.

NOTA: Se os botões de velocidade lenta, média e alta forem pressionados e seleccionados ao mesmo tempo, o comando que será activado será o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

Botão On / Off

É usado para ligar / desligar o ventilador

Botão de velocidade mais

Para aumentar a velocidade do ventilador

Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

Tela digital

Indicação da velocidade do ventilador: "1" para velocidade baixa, "2" para velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima ☐ e mantenha durante 1 segundo. O display digital irá piscar e iniciará uma contagem regressiva de 5 minutos. Após 5 minutos, o motor e a luz desligarão automaticamente, com um som de buzzer por 1 segundo.

Função Booster

Esta chaminé tem função booster. Para ativá-la, pressione para a velocidade 4. A chaminé entrará na velocidade máxima/extra e ficará assim por 5 minutos, após os quais voltará à velocidade anterior.

CONFIGURAÇÃO 04

Botão do temporizador

1. Definir a hora do dia

Quando o capô estiver no modo de espera (o motor não está funcionando), pressione o botão do timer para entrar na configuração da hora.

Pressione a tecla 'Velocidade da ventoinha' para definir a hora do dia e pressione a tecla 'Luz' para definir os minutos.

2. Configurando o timer

Quando o exaustor estiver no modo de operação, pressione o botão do temporizador para definir a contagem regressiva.

Pressione o botão do temporizador e a contagem regressiva aumentará um minuto. A contagem regressiva máxima é de 60 minutos.

Botão de redução de velocidade

Para diminuir a velocidade do ventilador.

Botão Speed plus

Para aumentar a velocidade do ventilador

Botão LIGHT

Para iluminação ON e OFF.

tela de LCD

1. Símbolo do motor, girará quando o motor estiver funcionando;
2. Exibição do tempo;
3. O símbolo do temporizador aparecerá quando o temporizador estiver definido e contando;
4. símbolo de luz;
5. velocidade do motor;
6. Símbolo de velocidade turbo, aparecerá quando a velocidade for mais alta definida;
7. Símbolo de alarme, aparecerá 5 segundos quando a contagem regressiva do timer terminar.
8. Alarme de limpeza, aparece quando o tempo total de trabalho é de até 14 horas ou pela primeira vez após a conexão.

MANUTENÇÃO

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada.

I. Limpeza Regular

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes metálicas ou outras, para limpar o aparelho.

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio.

O filtro absorve gorduras, fumo e pó..... por isso o estado do filtro afecta directamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) vão saturar no filtro. Por isso deve ser limpo e lavado com detergente doméstico (detergente da loiça ou outro tipo de detergente utilizado em limpezas domésticas).

Aplica-se exclusivamente ao aparelho instalado como unidade de renovação e circulação do ar (sem ventilação para o exterior). Este filtro absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, depois retire a campânula de vidro. Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e elimine os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente, tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, numa peça completa que existe disponível no mercado (Luz LED: G4, MAX 1.5W).

Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	O motor pode estar avaria
Luz e ventilador não funcionam	Lâmpada fundida.	Substitui a lâmpada por uma boa e adequada
	Cabo de alimentação danificado ou partido	Ligue novamente um cabo de alimentação.
Vibraçõe se barulhos na chaminé	A pá do ventilador estará danificada	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	A chaminé pode não esta correctamente assente e fi no suporte	Retire a chaminé e verifique se suporte onde esta encaixa está devidamente localizado e fixado.
A performance/ poder de sucção estão fracos	Pode existir uma distância demasiado grande entre a chaminé e o fogão ou placa	Reajustar a distância para 65 a 75cm entre a chaminé e o fog

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica.

Número de série do produto: não consegue encontrá-lo?

É muito importante que informe o Serviço de Assistência Técnica do código e respectivo número de série do produto (um código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na pequena placa de identificação situada no próprio aparelho. Este passo vai evitar uma deslocação inútil dos técnicos apenas para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

PROTEÇÃO AMBIENTAL

Resíduos ou lixo elétrico, eletrodomésticos antigos, usados ou estragados não devem ser eliminados e deitados fora com o lixo habitual do dia-a-dia. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior reciclagem de eletrodomésticos e material elétrico.

Ao garantir que este produto é corretamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inadequado deste tipo de lixo.

A eliminação do produto deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.

MANUAL DE UTILIZARE SI INSTALARE

CONTINUT

INTRODUCERE 219

MĂSURI DE SIGURANTĂ 219

SPECIFICATII 223

INSTALARE ( EVACUARE ÎN EXTERIOR) 223

INSTALARE ( VENTILARE ÎN INTERIOR) 234

DESCRIERE COMPONENTE 235

OPERARE 235

MANUTENÇÃO 239

PROBLEMAS TÉCNICOS 240

CONFORMIDADE COM AS DIRETIVAS 241

PROTEÇÃO DO MEIO AMBIENTE 241

INTRODUÇÃO

CUMPRIMENTO DE DIRETIVAS 288
