BEDIENUNGSANLEITUNG RDX6MX ROSIERES

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 98

SICHERHEITSVORKEHRUNGEN 98

SPEZIFIKATIONEN 101

INSTALLATION (Abzug außen) 102

INSTALLATION (Luftauslass innen) 113

BESCHREIBUNG DER FUNKTIONEN 114

BEDIENUNG 115

WARTUNG 118

FEHLERBEHEBUNG 119

KUNDENDIENST 119

UMWELTSCHUTZ 120

Einleitung

Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube entschieden haben

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten ausgestattet.

CE

Durch die Platzierung auf dieser Produktkennzeichnung, erklären wir in alleiniger Verantwortung, die Einhaltung aller europäischen Sicherheit, Gesundheit und Umwelt in den Rechtsvorschriften festgelegten

Anforderungen für dieses Produkt.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie da nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten sie das Gerät von brennbaren Materialien fern.

Das Brennen vom Gasherd ist strengstens verboten.

Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden.

Der Raum sollte ausreichend belüftet sein wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luft darf nicht in einem Kamin, der zum Absaugen von Rauch verwendet wird entladen werden.

Die Regularien über die Entlastung der Luft müssen erfüllt sein.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten.

Kinder sollten beaufsichtigt warden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden.

- Diese müssen eine ausreichende Belüftung des Raumes gewährleisten, wenn gleichzeitig die Dunstabzugshaube verwendet wird

Zeit als Geräte, die Gas oder andere Brennstoffe verbrennen (gilt nicht für Geräte, die nur die Luft zurück in den Raum leiten);

- Einzelheiten zu Art und Häufigkeit der Reinigung.

- Es besteht Brandgefahr, wenn die Reinigung nicht gemäß den Anweisungen durchgeführt wird.

- nicht unter der Dunstabzugshaube flammen;

- VORSICHT: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden.

Stromschlaggefahr

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischen Schlag führen.

Elektroinstallation

Alle Installationen müssen von einer kompetenten oder qualifizierten Person durchgeführt werden Elektriker. Stellen Sie vor dem Anschließen der Netzspannung sicher, dass die Netzspannung vorhanden ist spannung entspricht der spannung auf dem typenschild.

Direkte Verbindung

Das Gerät muss direkt mit dem Stromnetz verbunden werden allpoliger Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen die Kontakte.

Der Installateur muss sicherstellen, dass der elektrische Anschluss korrekt ist hergestellt wurde und dem Schaltplan entspricht. Das Kabel darf nicht geknickt oder zusammengedrückt werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder ersetzt werden Baugruppe beim Hersteller oder seinem Servicevertreter erhältlich.

WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet sein Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das in der Farbe folgt:

Braun = L Oder Leben

Grün und gelb = E Oder Erde

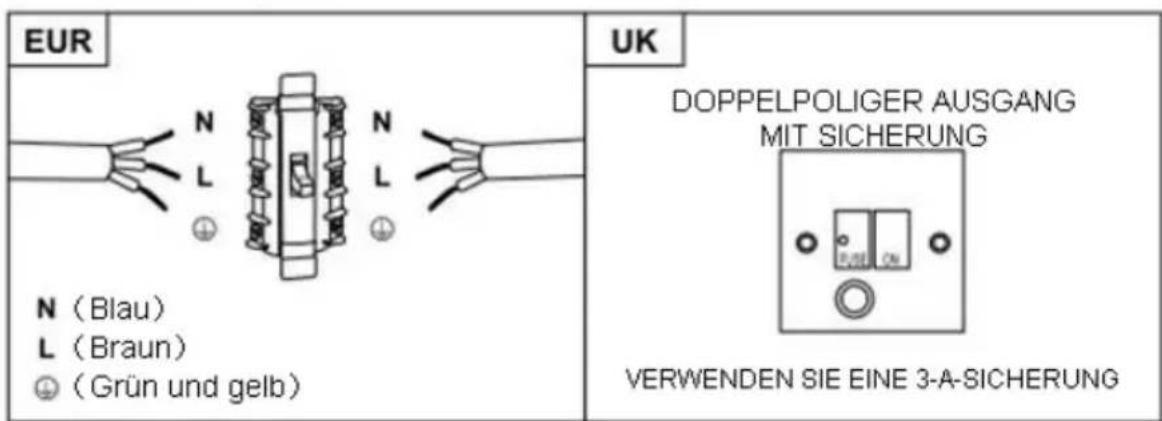

EUR N (Blau) L (Braun) ⊕ (Grün und gelb) UK DOPPELPOLIGER AUSGANG MIT SICHERUNG VERWENDEN SIE EINE 3-A-SICHERUNG

Die Sicherung muss für 3 Ampere ausgelegt sein.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
φ8 Dübelφ8×φ6 weiss		9
SchraubenST4.0×30		9
φ7. 2 SchraubenST4.0×8		2

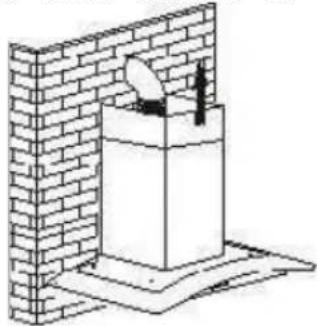

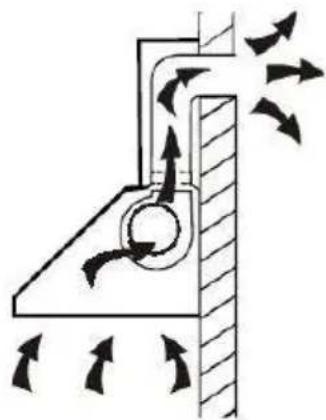

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm übe der Arbeitsplatte angebracht werden.

65cm 75cm

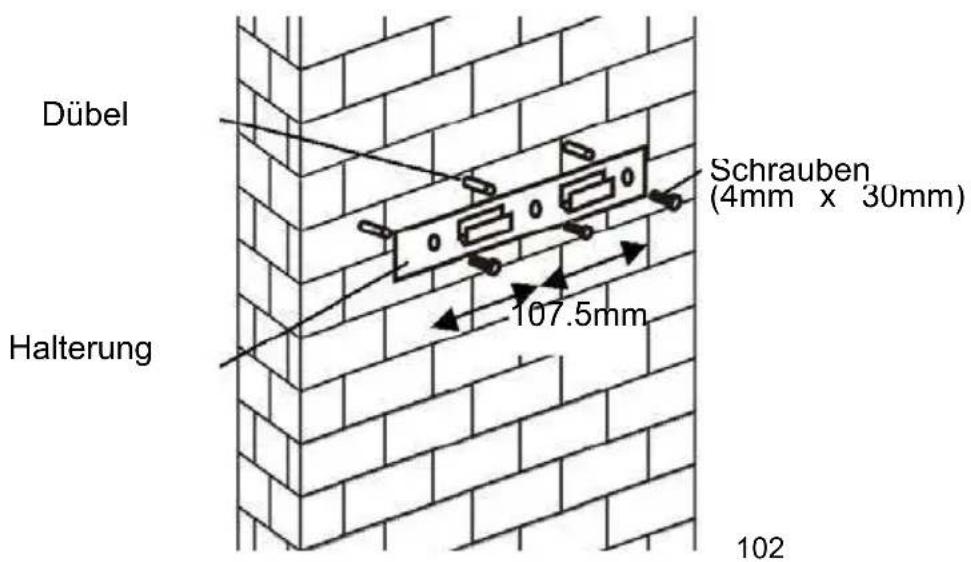

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

Dübel Schrauben (4mm x 30mm) Halterung 107.5mm 102

Für Schrägblende

- müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen bohren.

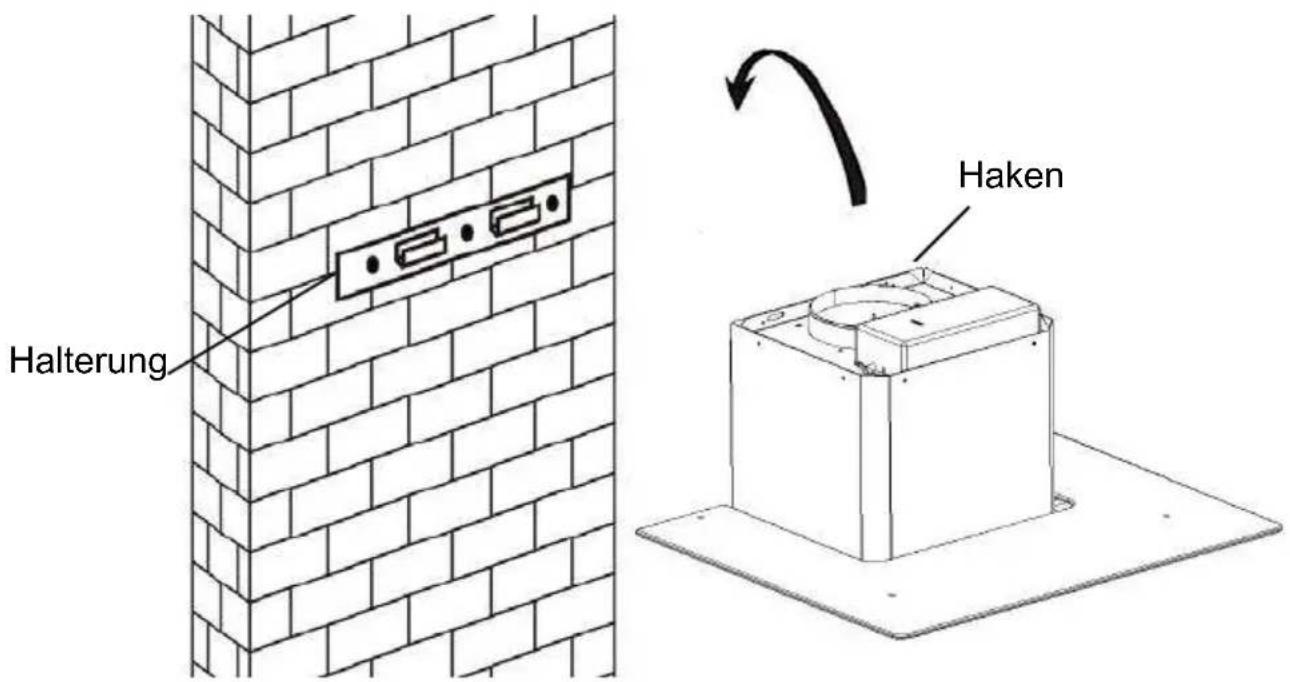

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

Halterung Haken

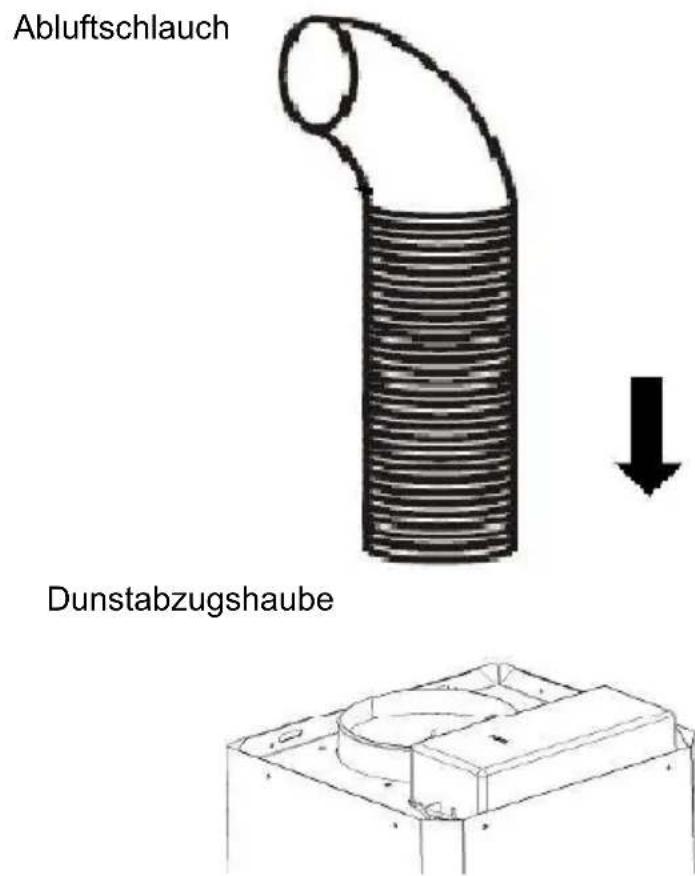

1. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

Abluftschlauch Dunstabzugshaube

6.

i. Das Glass in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest damit das Glass nicht beschädigt wird.

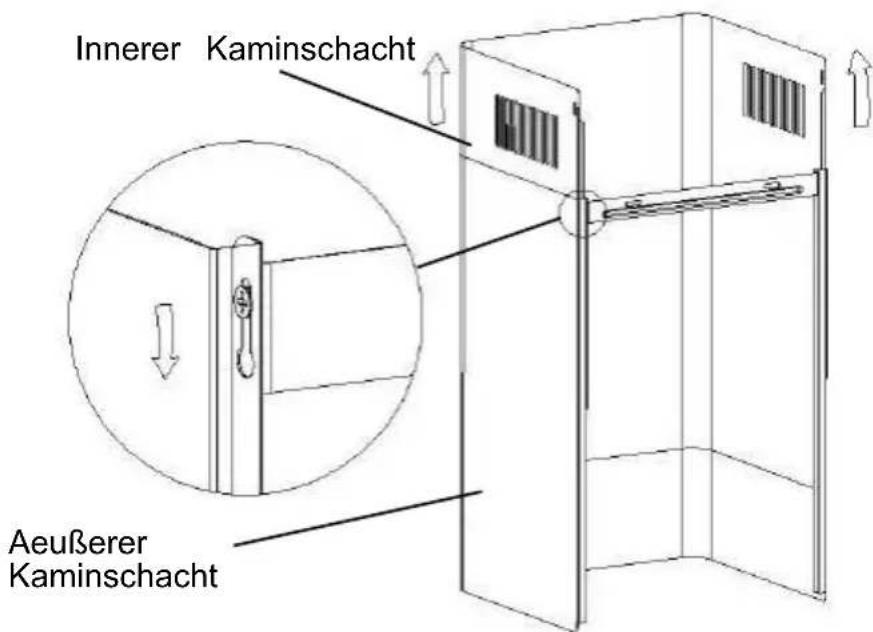

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett raus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, dann hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

Innerer Kaminschacht Aeußerer Kaminschacht

8.

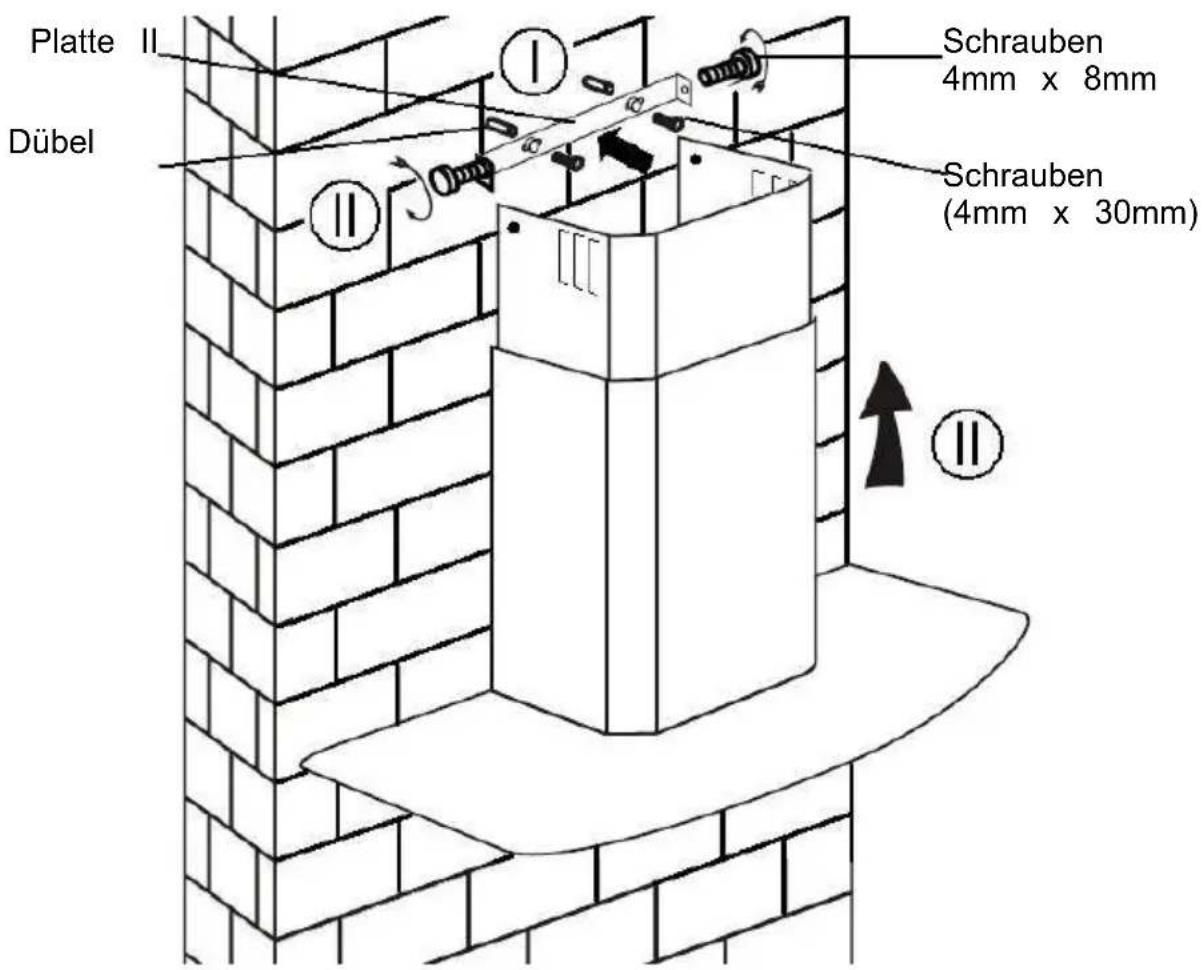

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben und ziehen Sie die Platte II auf die Wand mit 2 Schrauben.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie mit 2 Schrauben.

Platte II Dübel Schrauben 4mm x 8mm Schrauben (4mm x 30mm)

LieferumfangZubehörliste

SpezifikationAbbildungMenge
Luftleitblech		1
Halterung		1
φ8Düelφ8×φ6 w e i s s		2
SchraubenST4.0×30		2
SchraubenST3.5×12		2

INSTALLATION(LUFTABWEISERFÜRT-FORM, GEBOGENESGLAS, FLACHGLASMODELLE):

LuftleitblechwirdalsimLieferumfangenthaltenundnichtoptionalerwähnt.

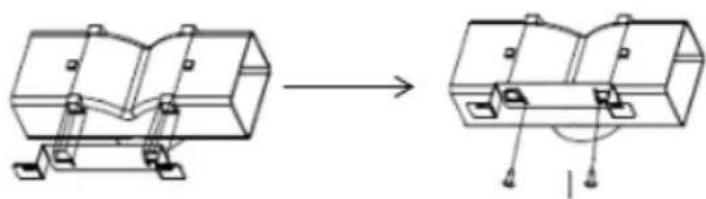

1.BiegenSiebeideEndenderHalterungvorderInstallationwiefolgt:

① ②

1. Befestigen Siedie Halterung mit 2 mit gelieferten ST3.5x12mm-Schraubenam T-förmigen Kunststoffauslass.

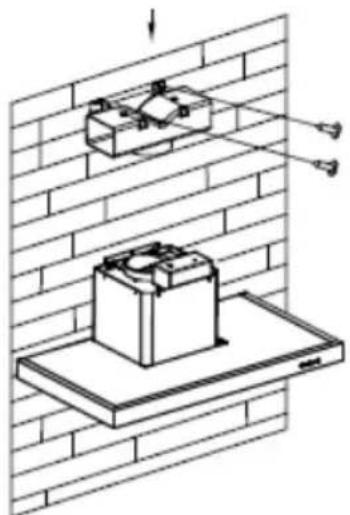

1. BohrenSie2Löcher, umdie Dübelaufzunehmen, undschrauben Sie danndie Halterungmitdenmitgelieferten 2 Stück ST4x30mm-Schrauben an die Wand.

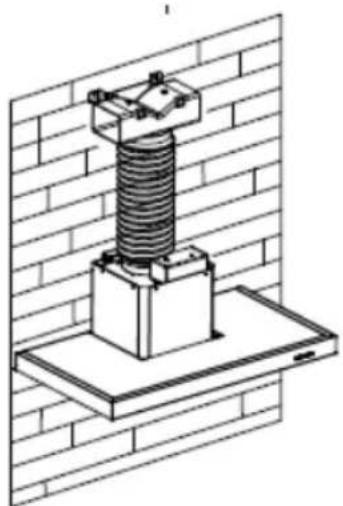

1. Bringen Sieden Auspuffwie untengezeigt am Luftauslass der Dunstabzugshaubean:

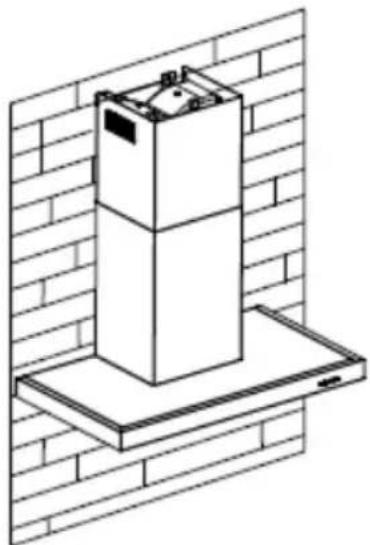

1. Installieren Sieden Schornsteinam Gerät und befestigen Sieihn.

o“BittebeachtenSie:T-förmigerKunststoffauslassundV-Klappenkönnen nichtgleichzeitigverwendetwerden.SiekönnensieaufzweiArtenverwenden: 1)FügenSieeineV-KlappeindievorhandeneSteckdoseein;2)Verwenden SieeinenT-förmigenKunststoffauslassohnezusätzlicheV-Klappe.”

o"Hinweis:DasProduktistmiteinerV-Klappeausgestattet.DiesesZubehör istfürdieInstallation, den Betriebunddie Verwendung des Produktsnicht obligatorisch."

LieferumfangZubehörliste

SpezifikationAbbildungMenge
Luftleitblech		1
Halterung		1
φ8Düelφ8×φ6 w e i s s		2
SchraubenST4.0×30		2
SchraubenST3.5×12		2

INSTALLATION (LUFTABWEISERFÜRPYRAMID-UND SLANT-MODELLE):

LuftleitblechwirdalsimLieferumfangenthaltenundnichtoptionalerwähnt.

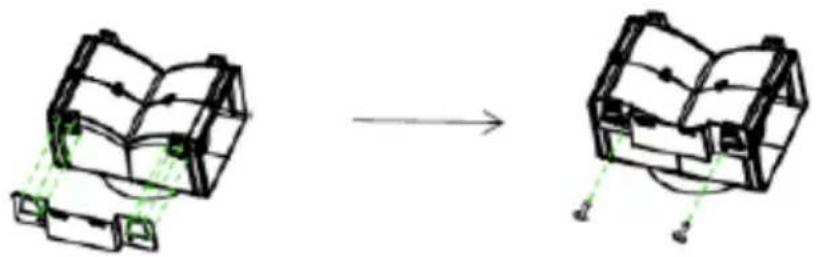

1. Befestigen Siedie Halterung mit den 2 Stück ST 3.5x12 mm-Schrauben (siehe Abbildungunten) am T-förmigen Kunststoffauslass:

1. BohrenSie2LöcherindieWand, umdie Dübelaufzunehmen, und schraubenSiedanndieHalterungmitdenmitgelieferten2 Stück ST4x30mm-SchraubenanderWandfest.

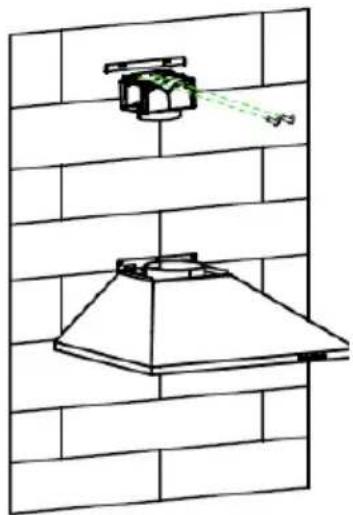

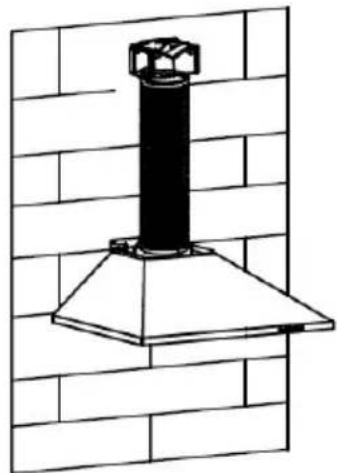

1. Bringen Sieden Auspuffwie untengezeigt am Luftauslass der Dunstabzugshaubean:

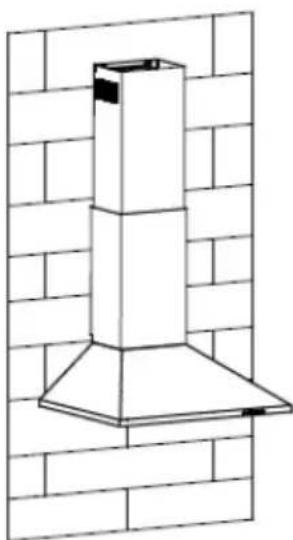

1. Bauen Sieden Schornsteinindas Geräteinundbefestigen Sieihn.

o“BittebeachtenSie:T-förmigerKunststoffauslassundV-Klappenkönnen nichtgleichzeitigverwendetwerden.SiekönnensieaufzweiArtenverwenden: 1)FügenSieeineV-KlappeindievorhandeneSteckdoseein;2)Verwenden SieeinenT-förmigenKunststoffauslassohnezusätzlicheV-Klappe.”

o"Hinweis:DasProduktistmiteinerV-Klappeausgestattet.DiesesZubehör istfürdieInstallation,denBetriebunddieVerwendungdesProduktsnicht obligatorisch.

Installation (Luftauslass Innen)

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt.

Aktivkohlefilter können eingesetzt werden um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt kann es gefährlich werden.
o Wenn der Aktivkohlefilter eingesetzt wird dann wird die Saugleistung gesenkt.

Beschreibung der Funktionen

AUFBAU 1

1

2

3

BEDIENUNG

Taste 1

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit niedriger Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht.

Taste 2

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit mittlerer Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang

Taste 3

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit hoher Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet. Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Taste Beleuchtung

AUFBAU 2

0

1

2

3

BEDIENUNG

Aus-Taste 0

Es ist zum Ausschalten der Lüfter verwendet.

Taste geringste Stufe 1

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht.

Taste mittlere Stufe 2

Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang.

Taste höchste Stufe 3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Taste Beleuchtung

AUFBAU 3

Ein / Aus-Taste

Es ist zum Ein- / Ausschalten der Lüfter verwendet.

Speed-Plus-Taste

Für die Geschwindigkeit des Lüfters zunehmenden

Geschwindigkeitsabnahme Taste

Für die Drehzahl des Gebläses abnimmt.

Licht-Taste

Digitaler Bildschirm

Lüfterdrehzahl -Anzeige: "1" für Low Speed, "2" für mittlere Geschwindigkeit,"3" für High-Speed, "4" für Boosterfunktion.

Schnelle Zeit: Drücken Sie + & -1 Sekunde halten, werden Digitalanzeige blinkt und in 5 Minuten Countdown, nach 5 Minuten Motor & Licht schaltet sich automatisch und Summerton für 1 Sekunde.

Booster-Funktion

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf die Geschwindigkeit 4, geben Sie die höchste Geschwindigkeit ein, während die Motorhaube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie die Geschwindigkeit verlangsamen.

AUFBAU 04

Timer-Taste

1. Tageszeit einstellen

Wenn sich die Haube im Standby-Modus befindet (Motor funktioniert nicht), drücken Sie die Timer-Taste, um die Zeiteinstellung einzugeben.

Drücken Sie die Taste "Lüftergeschwindigkeit", um die Stunde des Tages einzustellen, und drücken Sie die Taste "Licht", um die Minute einzustellen.

2. Timer einstellen

Wenn sich die Haube im Betriebsmodus befindet, drücken Sie die Timer-Taste, um den Countdown einzustellen.

Drücken Sie die Timer-Taste einen Timer, dann erhöht sich der Countdown um eine Minute. Der maximale Countdown beträgt 60 Minuten.

Taste zum Verringern der Geschwindigkeit

Zum Verringern der Drehzahl des Lüfters.

Geschwindigkeit plus Taste

Zum Erhöhen der Drehzahl des Lüfters

LICHT-Taste

Zum Ein- und Ausschalten der Beleuchtung.

LCD Bildschirm

TURBO 00:00

1. Motorsymbol, dreht sich, wenn der Motor arbeitet;

2. Zeitanzeige;

3. Das Timer-Symbol wird angezeigt, wenn der Timer eingestellt und gezählt wird;

4. Lichtsymbol;

5. Motordrehzahl;

6. Das Turbogeschwindigkeitssymbol wird angezeigt, wenn die Drehzahl am höchsten eingestellt ist;

7. Das Alarmsymbol wird 5 Sekunden lang angezeigt, wenn der Countdown des Timers abgelaufen ist.

8. Reinigungsalarm, erscheint bei einer Gesamtarbeitszeit von bis zu 14 Stunden oder bei der ersten Verwendung nach dem Einstecken.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko einer Brandgefahr verhindert.

Der Filter sammelt Fett, Rauch und Staub......so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

69

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an.

Setzen Sie das Glass auf die Haube und ziehen Sie die Schrauben zu. Ach Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in de richtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

70

SERIENNUMMER. Wo finde ich diese?

Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyclen soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler im Bezug auf die Wiederverwertung.

Dieses Gerät ist gemäß EU Direktive 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produktes helfen Sie potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Verschwendungshandhabung von diesem Produkt verursacht werden könnte. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Haushaltsmüll gehört. Es soll zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung von diesem Produkt, kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
