RDX6MX - Hotte aspirante ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Marque	Rosieres
Modèle	RDX6MX
Type	Hotte décorative
Usage	Domestique
Installation	Évacuation externe ou recyclage
Diamètre du conduit d'évacuation	150 mm
Distance minimale au-dessus de la plaque	65 cm
Distance maximale au-dessus de la plaque	75 cm
Nombre de vitesses	3 + booster
Fonction booster	Oui, activation pour 5 minutes
Minuterie	Oui, jusqu'à 60 minutes
Éclairage	LED (Max 1,5 W)
Filtre à graisse	Nettoyage mensuel
Filtre à charbon actif	Remplacement annuel (recyclage)
Alarme de nettoyage	Oui, après 14 heures de fonctionnement
Classe électrique	Classe I
Mise à la terre	Obligatoire
Tension	220-240 V ~ 50 Hz
Fusible recommandé	3 A
Accessoires inclus	Support mural, cheminées, visserie, clapet anti-retour

FOIRE AUX QUESTIONS - RDX6MX ROSIERES

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois avec un produit ménager. Retirez-le, lavez-le et séchez-le avant de le remettre en place.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé au moins une fois par an si la hotte fonctionne en mode recyclage.

Comment installer la hotte en évacuation externe ?

Fixez le support mural à une hauteur de 65 à 75 cm au-dessus de la plaque. Utilisez un conduit de 150 mm pour l'évacuation. Suivez les étapes du manuel.

Que faire si la hotte vibre fortement ?

Vérifiez que le moteur est bien fixé et que l'unité est correctement accrochée au support. Si le problème persiste, faites appel à un professionnel.

Comment remplacer l'ampoule LED ?

Retirez la vitre, débranchez la connexion et remplacez l'ensemble ampoule+douille+câble (LED max 1,5 W). Les ampoules ne se remplacent pas individuellement.

Comment utiliser la fonction booster ?

Appuyez sur la touche + jusqu'à atteindre la vitesse la plus élevée ; la hotte passe en mode booster pendant 5 minutes, puis revient à la vitesse précédente.

Comment régler la minuterie ?

En fonctionnement, appuyez sur le bouton minuterie : chaque pression ajoute 1 minute (max 60 min). L'écran affiche le compte à rebours.

Puis-je utiliser la hotte avec une plaque à gaz ?

Oui, mais assurez une ventilation adéquate de la pièce. La hotte ne doit pas être installée au-dessus d'une plaque de plus de 4 foyers.

Que signifie l'alarme de nettoyage ?

L'alarme s'affiche après 14 heures de fonctionnement total pour vous rappeler de nettoyer la hotte. Elle disparaît après nettoyage.

La hotte peut-elle fonctionner en recyclage sans évacuation extérieure ?

Oui, installez les filtres à charbon actif et suivez les instructions de montage. Le conduit d'évacuation n'est pas nécessaire.

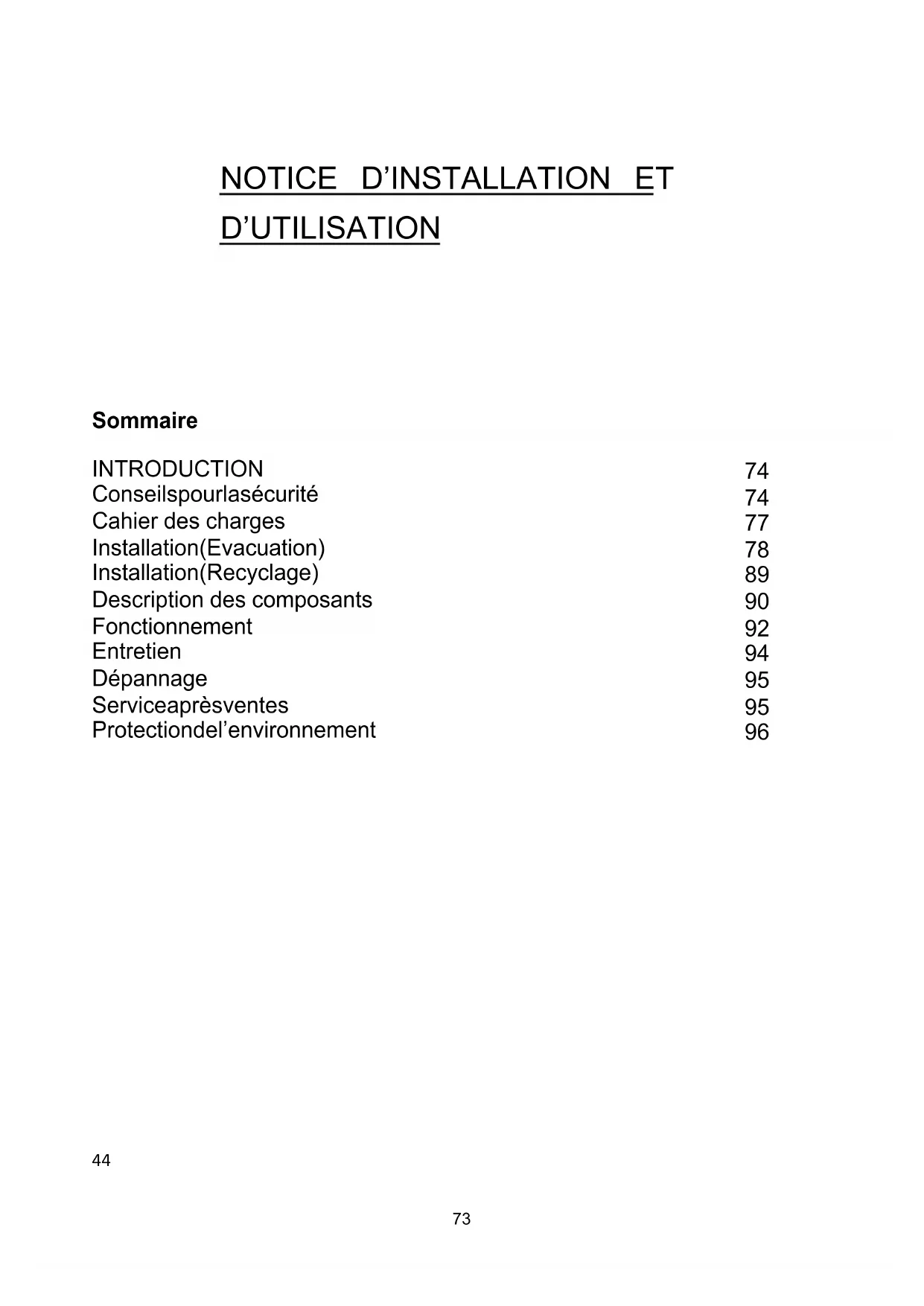

MODE D'EMPLOI RDX6MX ROSIERES

Conseils pour la sécurité 74

Cahier des charges 77

Description des composants 90

Fonctionnement 92

Entretien 94

Dépannage 95

Service après-vente 95

Protection de l'environnement 96

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un montage facile.

En plaçant le marquage sur ce produit, nous déclarons, sous notre propre responsabilité, le respect de toutes les exigences de sécurité, de santé et d'environnement européennes énoncées dans la législation pour ce produit.

Avertissement de sécurité

- Ne pas laisser d'enfants utiliser l'appareil

- Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités.

- La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement.

- Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie.

- Merci de garder une ventilation dans la cuisine.

- Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.

- Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles.

- L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles.

- La réglementation concernant le rejet de l'air doit être satisfaite.

- Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Ne pas faire flamber sous la hotte.

- La hotte n'est pas destinée à être installée au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson.

- Il doit y avoir une ventilation adéquate de la pièce lorsque la hotte est utilisée en même temps que des appareils fonctionnant au gaz ou à d'autres combustibles (ne s'applique pas aux appareils qui rejettent uniquement l'air dans la pièce).

- Les détails concernant la méthode et la fréquence de nettoyage.

- Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

- ne pas flamber sous la hotte;

- ATTENTION: Les pièces accessibles peuvent devenir chaudes lors de l'utilisation d'appareils de cuisson.

Risque de choc électrique

- Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.

- Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Installation électrique

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation secteur, assurez-vous que la tension correspond à la tension indiquée sur la plaque signalétique.

Connexion directe

L'installateur doit s'assurer que le bon raccordement électrique a été fait et qu'il est conforme au schéma de câblage.

Vérifiez régulièrement le cordon d'alimentation.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou un assemblage disponible auprès du fabricant ou de son agent de service.

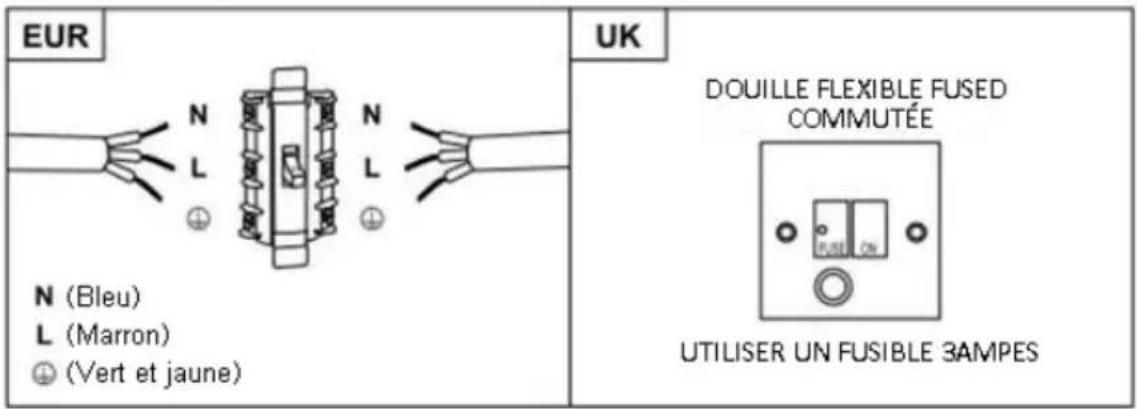

ATTENTION: Ceci est un appareil de classe I et DOIT être mis à la terre.

Cet appareil est fourni avec un câble secteur à 3 conducteurs coloré comme suit:

Marron = L ou Phase

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible doit être évalué à 3 ampères.

Liste d'accessoires pour l'installation

Caractérisriques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

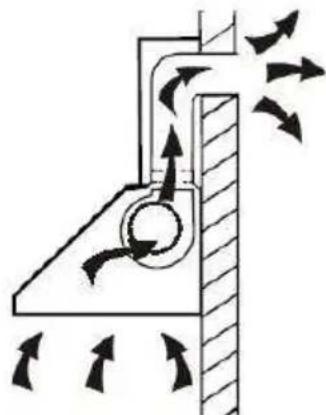

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150 mm).

1. Avant l'installation, éteindre et débrancher l'appareil.

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

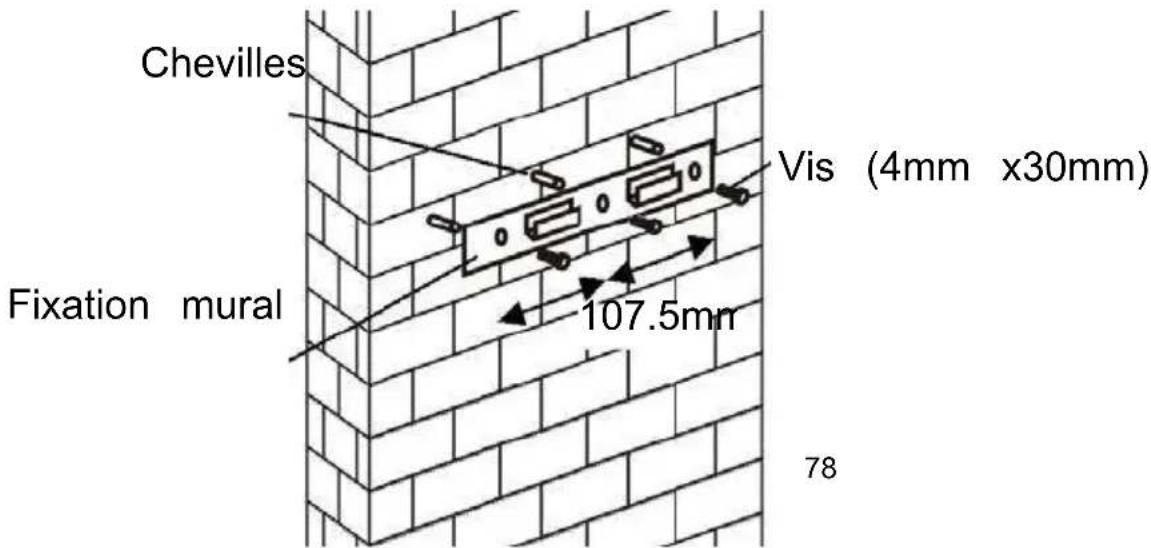

1. Percer 3 trous de 8 mm pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

- besoin de forer 2 trous supplémentaires de 8 mm et de fixer les vis et les chevilles avant l'installation.

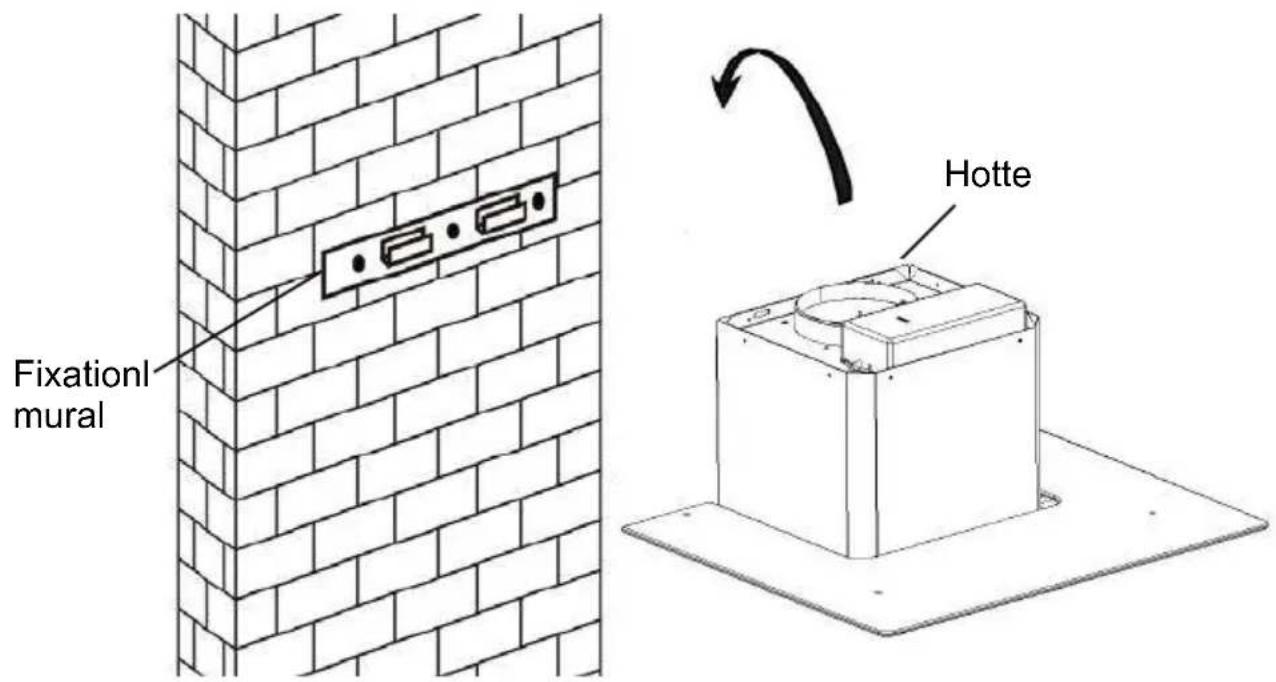

1. Soulever la hotte et la fixer sur la fixation murale

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le conduit d'échappement est à fixer sur le clapet anti-retour comme indiqué ci-dessous

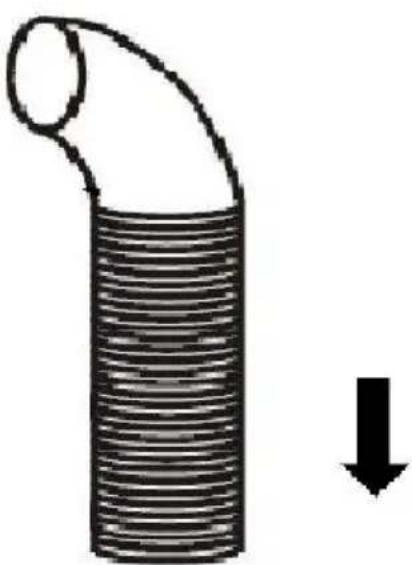

Tuyau d'évacuation

i. Placer correctement le verre sur le dessus de la hotte ii. Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre ne se brise, il est recommandé de ne pas serrer les vis trop fortement.

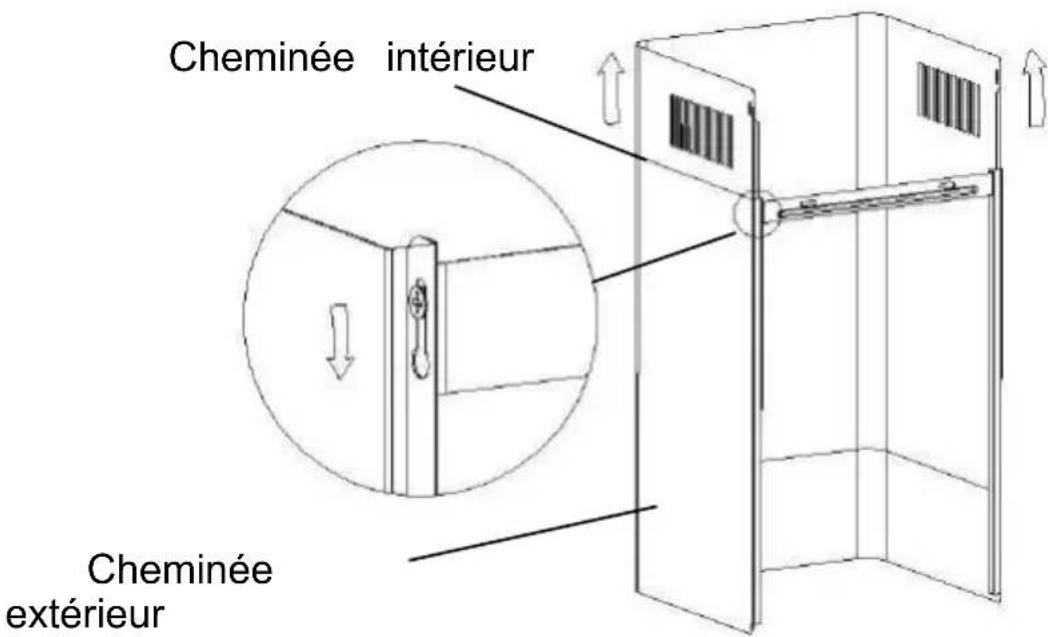

i. Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée.

Faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, accrocher le support de fixation avec les vis comme sur la photo ci-dessous.

8.

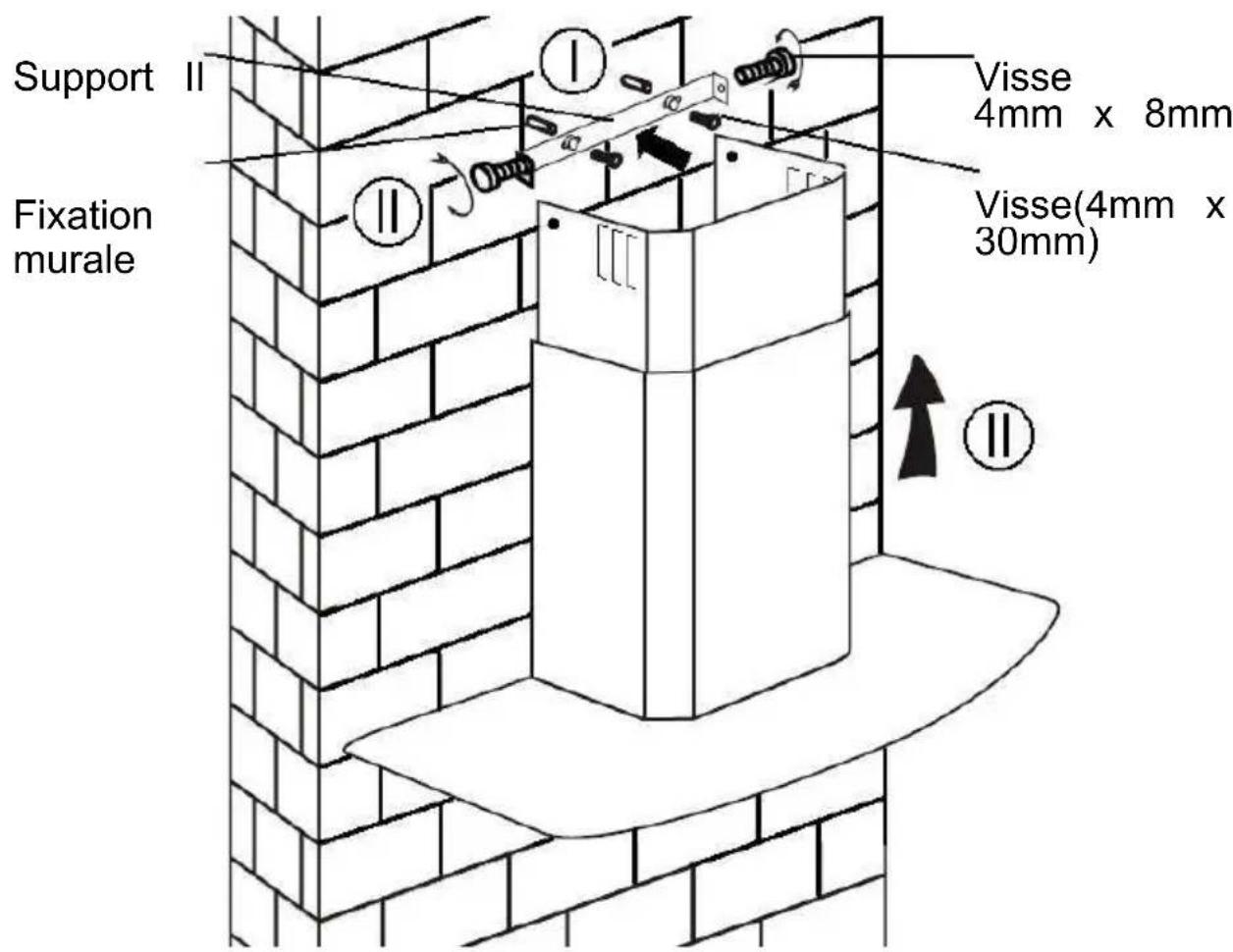

1. Percez deux trous de 8 mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux vis adaptées.
2. Assemblez la hotte sur le support et fixez-la avec deux vis.

CaractérisriquesVisuelsQty
Déflecteur d'air		1
Support		1
φ8chevillesφ8×φ6 blanches		2
VisST4.0×30		2
φ7.2 VisST3.5×12		2

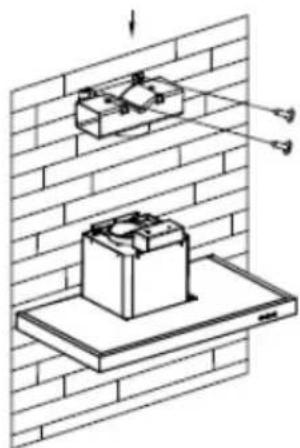

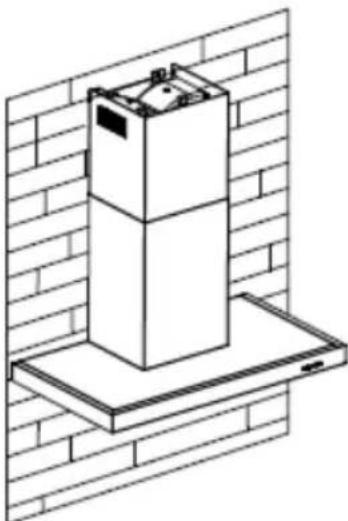

INSTALLATION (DÉFLECTEUR D'AIR POUR T-SHAPE, VERRE INCURVÉ, MODÈLES EN VERRE PLAT) :

Le déflecteur d'air est mentionné comme étant inclus et non optionnel.

1. Avant l'installation, courbez les deux extrémités du support comme indiqué ci-dessous :

2. Fixez le support sur la prise en plastique en forme de T à l'aide des 2 vis ST3.5x12mm fournies.

3. Percez 2 trous pour loger les chevilles murales, puis vissez et serrez le support sur le mur à l'aide des 2 vis ST4x30mm fournies.

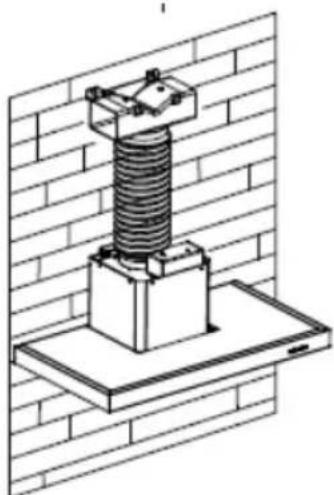

1. Fixez le tuyau d'évacuation sur la sortie d'air de la hotte comme indiqué ci-dessous :

5. Installez la cheminée sur l'unité et fixez-la.

« Veuillez noter que : les sorties en plastique en forme de T et les v-flaps ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux manières : 1) Ajoutez le volet anti-violences sur une prise existante ; 2) Utilisez une sortie en plastique en forme de T, sans ajouter de volet en v. »

« Remarque : le produit est fourni avec un accessoire à rabat en v. Cet accessoire n'est pas obligatoire pour l'installation, l'utilisation et le fonctionnement du produit. »

Liste d'accessoires pour l'installation

CaractérisriquesVisuelsQty
Déflecteur d'air		1
Support		1
φ8chevilles φ8×φ6blanches		2
Vis ST4.0×30		2
Vis ST3.5×12		2

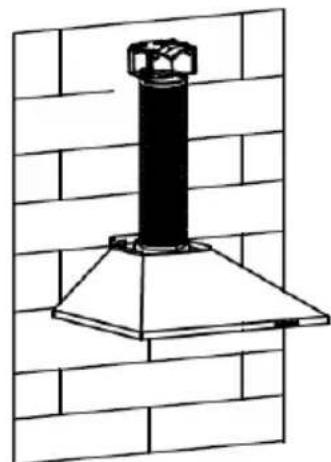

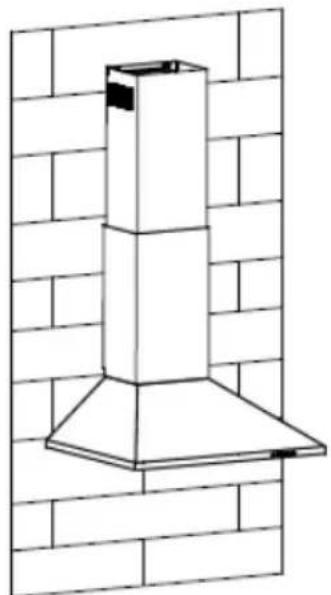

INSTALLATION DU DÉFLECTEUR D'AIR POUR LES MODÈLES PYRAMIDE ET SLANT) :

Le déflecteur d'air est mentionné comme étant inclus et non optionnel.

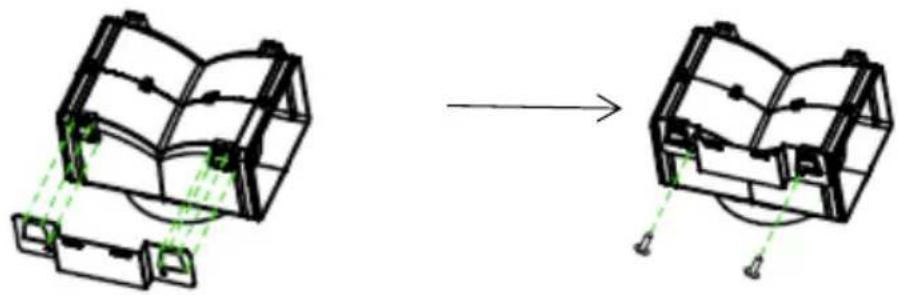

1. Fixez le support sur la prise en plastique en forme de T avec les vis 2pcs ST3.5x12mm fournies, comme indiqué ci-dessous :

1. Fixez le tuyau d'évacuation sur la sortie d'air de la hotte comme indiqué ci-dessous :

4. Installez la cheminée sur l'unité et fixez-la.

Veuillez noter que : les sorties en plastique en forme de T et les v-flaps ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux manières : 1) Ajoutez le volet anti-violences sur une prise existante ; 2) Utilisez une sortie en plastique en forme de T, sans ajouter de volet.

Remarque : le produit est fourni avec un accessoire à rabat. Cet accessoire n'est pas obligatoire pour l'installation, l'utilisation et le fonctionnement du produit.

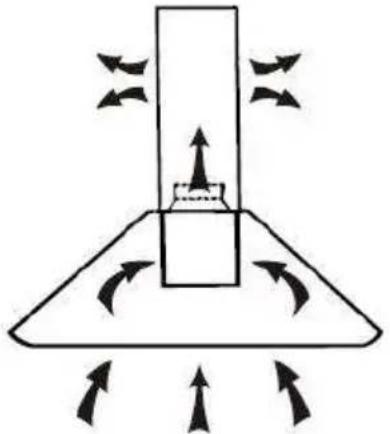

Installation (En recyclage)

Installation (En recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

Description du bandeau de commande

CONFIGURATION 1

1

2

3

Utilisation

Bouton 1

Le bouton est rétroéclairé. Lorsque vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur se met en marche à basse vitesse. Appuyez à nouveau pour éteindre le ventilateur.

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton 2

Le bouton est rétroéclairé. Lorsque vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur se met en marche à vitesse moyenne. Appuyez à nouveau pour éteindre le ventilateur.

Cette vitesse est idéale pour une cuisson standard.

Bouton 3

Le bouton est rétroéclairé. Lorsque vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur se met en marche à haute vitesse. Appuyez à nouveau pour éteindre le ventilateur.

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 2

0

1

2

3

Utilisation

Bouton Arrêt 0

Il est utilisé pour éteindre le ventilateur.

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 3

① Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

+ Bouton d'augmentation de la vitesse

Pour augmenter la vitesse du ventilateur

- Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

CONFIGURATION 04

Bouton de minuterie

1. Réglage de l'heure de la journée

Lorsque le capot est en mode veille (le moteur ne fonctionne pas), appuyez sur le bouton de la minuterie pour entrer le réglage de l'heure.

Appuyez sur la touche « Vitesse du ventilateur » pour régler l'heure du jour et appuyez sur la touche « Éclairage » pour régler les minutes.

1. Réglage de la minuterie

Lorsque la hotte est en mode de fonctionnement, appuyez sur le bouton de la minuterie pour régler le compte à rebours.

Appuyez sur le bouton de la minuterie une minuterie, puis le compte à rebours augmentera d'une minute. Le compte à rebours maximum est de 60 minutes.

Bouton de diminution de la vitesse

Pour diminuer la vitesse du ventilateur.

Bouton vitesse plus

Pour augmenter la vitesse du ventilateur

Bouton LIGHT

Pour allumer et éteindre l'éclairage

Affichage LCD

1. Le symbole du moteur tourne lorsque le moteur fonctionne.
2. Affichage de l'heure.
3. Le symbole de la minuterie apparaîtra lorsque la minuterie est en train de régler et de compter.
4. Symbole lumineux.
5. Vitesse du moteur.
6. Symbole de vitesse turbo, apparaît lorsque la vitesse est la plus élevée réglée.
7. Le symbole d'alarme apparaîtra 5 secondes lorsque le compte à rebours de la minuterie est terminé.
8. Alarme de nettoyage, apparaît lorsque le temps de travail total atteint 14 heures ou lors de la première utilisation après le branchement.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte.

Important : il est impossible de remplacer les ampoules

individuellement, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (LEDs : max 1,5 W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les vis sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée su le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevée	Ajustez la hauteur entre 65-cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez l'appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive européenne 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé ; la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager ; il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet du traitement, de l'élimination et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.

NOTICE D'UTILISATION &
