Marcă	Rosieres
Model	RDX6MX
Tip	Hotă decorativă
Utilizare	Menajer
Instalare	Evacuare externă sau reciclare
Diametrul conductei de evacuare	150 mm
Distanța minimă deasupra plitei	65 cm
Distanța maximă deasupra plitei	75 cm
Număr de viteze	3 + booster
Funcția booster	Da, activare timp de 5 minute
Temporizator	Da, până la 60 de minute
Iluminare	LED (Max 1,5 W)
Filtru de grăsime	Curățare lunară
Filtru cu cărbune activ	Înlocuire anuală (reciclare)
Alarmă de curățare	Da, după 14 ore de funcționare
Clasă electrică	Clasa I
Împământare	Obligatorie
Tensiune	220-240 V ~ 50 Hz
Siguranță recomandată	3 A
Accesorii incluse	Suport de perete, coșuri, șuruburi, clapetă anti-retur

Întrebări frecvente - RDX6MX ROSIERES

Cum se curăță filtrul de grăsime?

Filtrul de grăsime trebuie curățat în fiecare lună cu un produs de curățare. Scoateți-l, spălați-l și uscați-l înainte de a-l pune la loc.

Când se înlocuiește filtrul cu cărbune activ?

Filtrul cu cărbune activ trebuie înlocuit cel puțin o dată pe an dacă hota funcționează în modul reciclare.

Cum se instalează hota în evacuare externă?

Fixați suportul de perete la o înălțime de 65 până la 75 cm deasupra plitei. Utilizați o conductă de 150 mm pentru evacuare. Urmați pașii din manual.

Ce trebuie făcut dacă hota vibrează puternic?

Verificați dacă motorul este bine fixat și unitatea este agățată corect de suport. Dacă problema persistă, apelați la un profesionist.

Cum se înlocuiește becul LED?

Scoateți geamul, deconectați conexiunea și înlocuiți ansamblul bec+suport+cablu (LED max 1,5 W). Becurile nu se înlocuiesc individual.

Cum se utilizează funcția booster?

Apăsați tasta + până ajungeți la viteza cea mai mare; hota trece în modul booster timp de 5 minute, apoi revine la viteza anterioară.

Cum se reglează temporizatorul?

În funcționare, apăsați butonul temporizator: fiecare apăsare adaugă 1 minut (max 60 min). Ecranul afișează numărătoarea inversă.

Pot folosi hota cu o plită pe gaz?

Da, dar asigurați o ventilație adecvată a încăperii. Hota nu trebuie instalată deasupra unei plite cu mai mult de 4 arzătoare.

Ce înseamnă alarma de curățare?

Alarma se afișează după 14 ore de funcționare totală pentru a vă aminti să curățați hota. Dispăre după curățare.

Poate funcționa hota în reciclare fără evacuare exterioară?

Da, instalați filtrele cu cărbune activ și urmați instrucțiunile de montare. Conducta de evacuare nu este necesară.

MANUAL DE UTILIZARE RDX6MX ROSIERES

Vă mulțumim pentru că ați ales această hotă!

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului. Pentru a opera unitatea corect și în siguranță, vă rugăm să citiți acest manual cu instrucțiuni cu atenție înainte de instalare și utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate și un design aerodinamic. Echipată cu un motor electric de mare putere și un ventilator centrifugal, aceasta oferă putere mare de aspirare, funcționare cu zgomot redus, filtru pentru grăsime și instalare și asamblare ușoară.

Prin plasarea marcajului pe acest produs, declarăm pe propria noastră răspundere conformitatea cu toate cerințele europene de securitate, sănătate și mediu prevăzute în legislația pentru acest produs.

MĂSURI DE SIGURANȚĂ

Nu lăsați copiii să se apropie de hotă.

Hota este doar pentru uz casnic, nu poate fi folosită pentru rotiserii sau alte scopuri comerciale.

Pentru a asigura funcționarea în bune condiții, trebuie să curățați în mod regulat hota și filtrele ei.

Curățați hota corespunzător instrucțiunilor din manualul de utilizare și aveți grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurați o bună ventilație în bucătărie.

Înainte de conectarea la sursa de alimentare, verificați dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service.

Trebuie să asigurați o ventilare adecvată a bucătăriei atunci când hota este folosită în același timp cu alte aparate consumatoare de gaz sau alți combustibili.

Aerul nu trebuie evacuat în același coș folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alți combustibili. Trebuie respectate reglementările cu privire la evacuarea aerului. Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu experiență și cunoștințe insuficiente, cu excepția

cazului în care acestea sunt supravegheate sau primesc instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu acest produs electrocasnic.

Nu folosiți flacără deschisă sub hotă.

Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

Acestea trebuie să asigure o ventilație adecvată a încăperii atunci când hota este utilizată în același timp cu aparatele care ard gaz sau alți combustibili (nu se aplică aparatelor care descarcă aerul înapoi în cameră);

• Detalii privind metoda și frecvența de curățare.
• Există risc de incendiu dacă curățarea nu se efectuează în conformitate cu instrucțiunile;
• Nu aruncați flacără sub hotă;
• ATENȚIE: Piesele accesibile pot deveni fierbinți atunci când sunt utilizate cu aparate de gătit.

Pericole cauzate de electricitate

Conectați hota doar la prize cu împământare care funcționează corespunzător. Dacă nu sunteți siguri că priza îndeplinește aceste condiții, consultați un inginer calificat. Dacă nu urmați aceste instrucțiuni se pot produce șocuri electrice, incendii sau chiar răniri mortale.

Instalație electrică

Toate instalările trebuie efectuate de o persoană competentă sau calificată electrician. Înainte de a conecta alimentarea, asigurați-vă că tensiunea rețelei corespunde tensiunii de pe placa nominală.

Conexiune directă

Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de întrerupere omnipolar cu o deschidere minimă de 3 mm între contacte.

Instalatorul trebuie să se asigure că conexiunea electrică corectă a fost făcută și că respectă schema de cablare.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat deteriorarea mufei și cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau montaj disponibil de la producător sau agentul său de service.

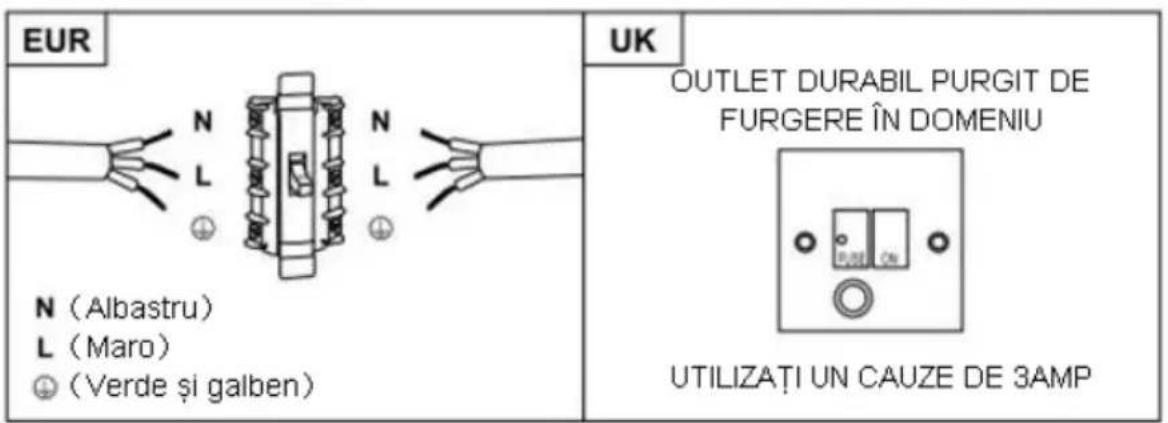

AVERTIZARE: Acesta este un aparat de clasa I și TREBUIE să fie legat la pământ

Acest aparat este livrat cu un cablu de 3 nuclee colorat ca urmează:

Maro = L sau Trăi

Albastru = N sau Neutru

Verde și galben = E sau Pământ

Siguranța trebuie să fie nominală la 3 Amperi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
Carcasa hotei		1
Cosul superior		1
Cosul inferior		1
Suport cos inferior		1
Suport cos superior		1
Placa de prindere		1
Bolturi de φ8		9
Suruburi ST4.0×30		9
Suruburi φ7.2 ST4.0×8		2

*Versiunea în limba engleză este de referință.

Dacă aveți o ieșire spre exterior, puteți conecta evacuarea hotei la această ieșire, așa cum se poate vedea în imaginea de mai jos, printr-o țeavă de evacuare (din email, aluminiu, tub flexibil sau material neinflamabil cu un diametru interior de 150 mm)

1. Înainte de instalare, opriți aparatul și scoateți-l din priză.

1. Pentru efect optim, hota trebuie poziționată la o distanță de 65~75cm deasupra plitei aragazului.

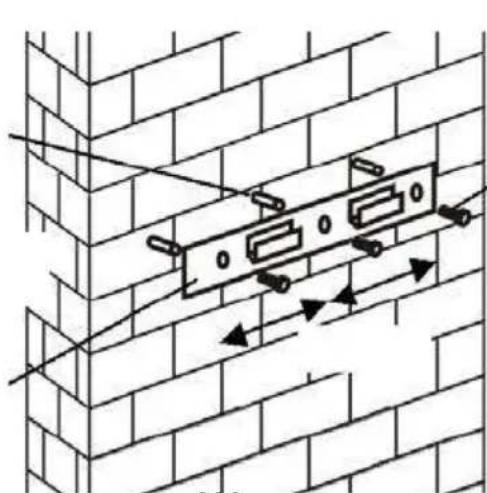

1. Faceți găuri în perete de 3 x 8mm pentru a monta suportul. Prindeți strâns suportul pe perete folosind șuruburile ce v-au fost livrate odată cu produsul.

Prindere în perete

Suport de perete

Pentru panoul înclinat model

- este necesar să faceți găuri suplimentare de 2x8mm și să folosiți șuruburi de fixare și dopuri înainte de instalare.

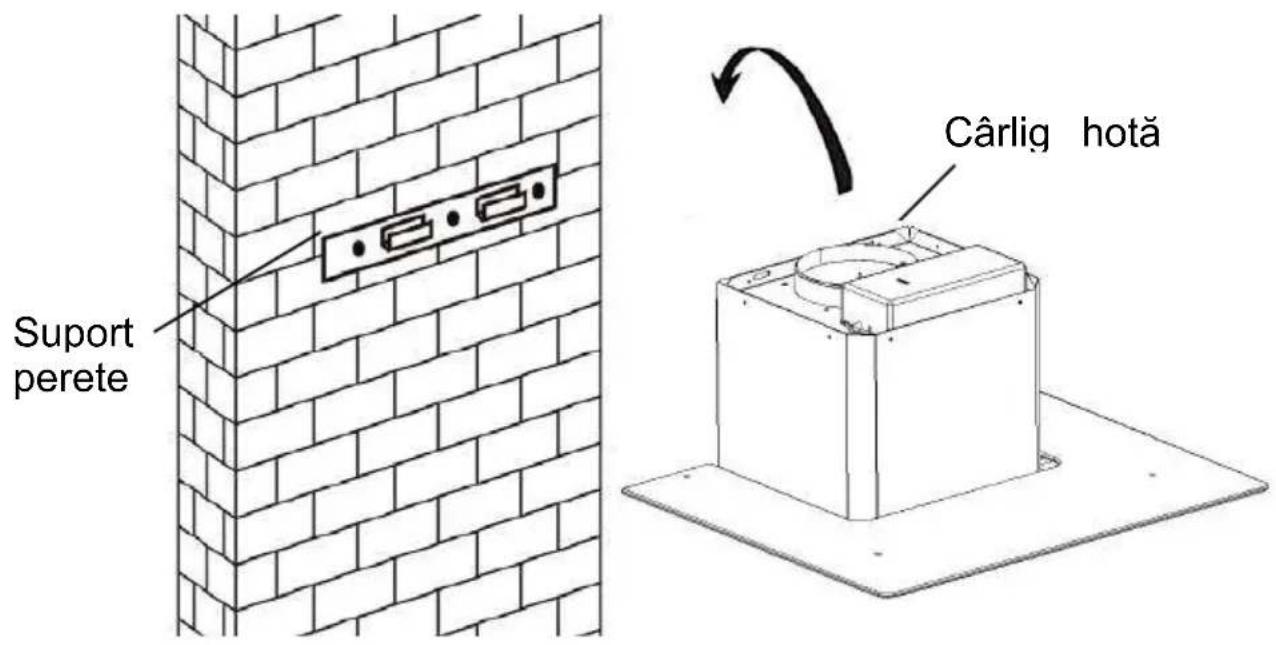

1. Ridicați hota și montați-o în cârligele suportului de perete.

1. Fixați valva cu un singur sens la supapa de evacuare a aerului. Apoi atașați conducta de evacuare la valva cu un singur sens, așa cum se prezintă în imaginea de mai jos:

6.

i. Așezați partea din sticlă a hotei în poziția corespunzătoare.

ii. Fixați cu 4 șuruburi. Pentru a evita crăparea sticlei, nu strângeți prea tare șuruburile.

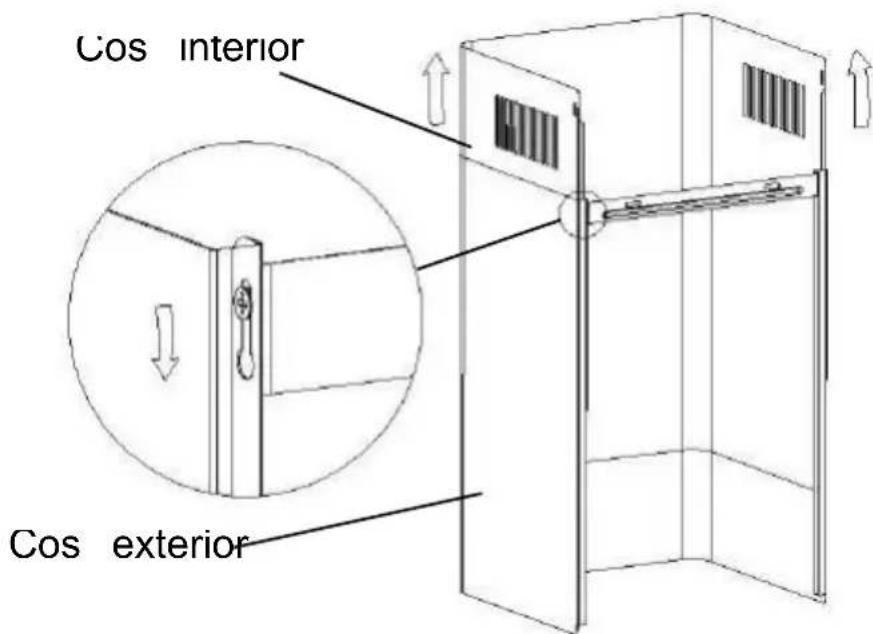

i. Apoi montați coșul interior al hotei în coșul exterior. Trageți în sus coșul interior până când îl ajustați la înălțimea dorită.

ii. Glisați coșul pentru a-i ajusta înălțimea. Când ați obținut înălțimea dorită, așezați găurile de fixare peste șuruburile de fixare, așa cum se arată în imaginea de mai jos.

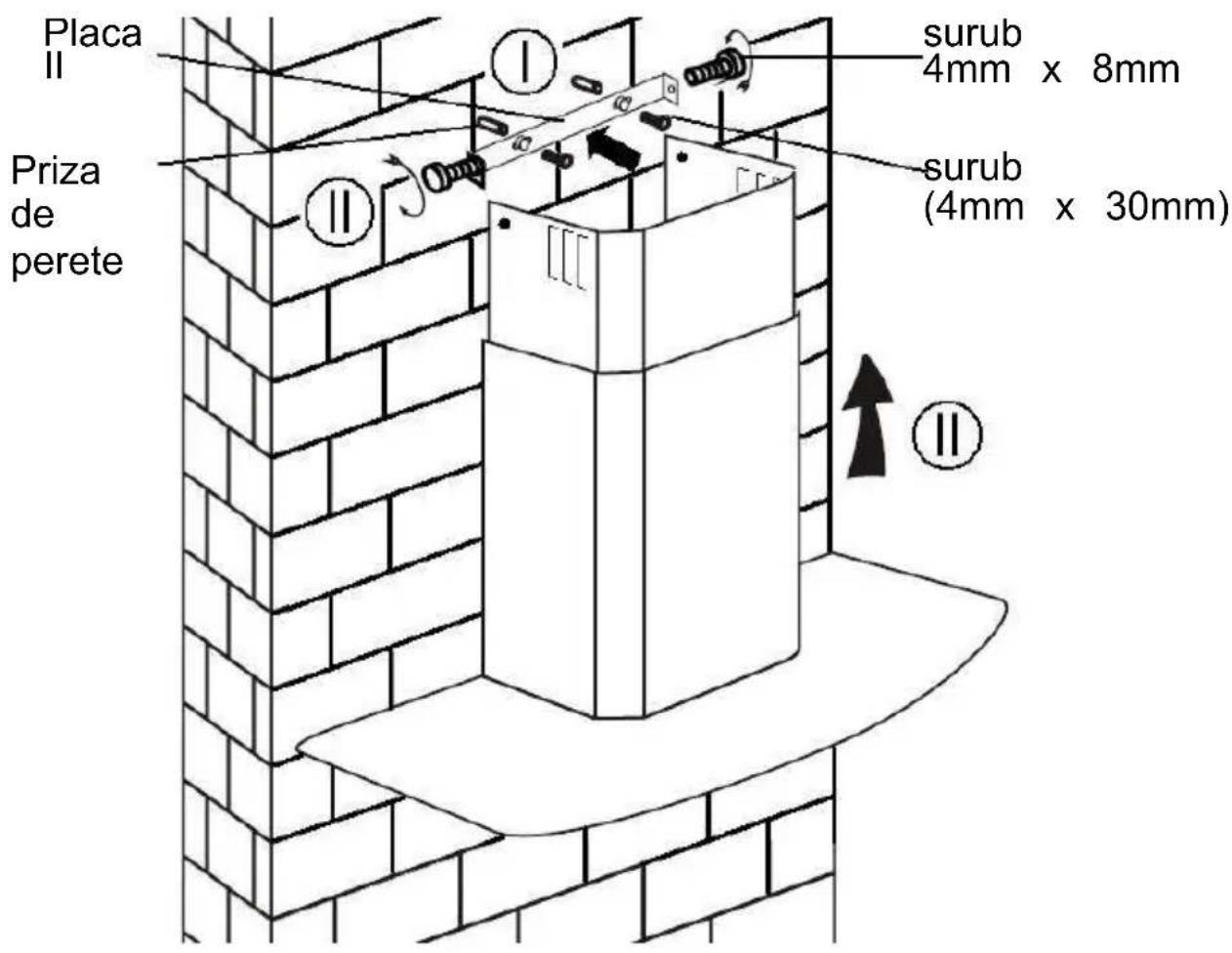

i. Faceți găuri de 2 x 8mm pentru a monta placa II. Fixați și înșurubați placa II în perete folosind 2 dintre șuruburile livrate.

ii. Montați codul în unitate și fixați-l cu 2 șuruburi.

Deflectorul de aer este menționat ca inclus și nu opțional.

1. Înainte de instalare, curbați ambele capete ale bracketului, așa cum se arată mai jos:

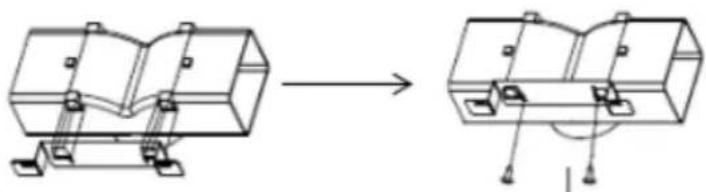

1. Fixați suportul la ieșirea din plastic în formă de T cu șuruburile ST3.5x12mm, 2 buc.

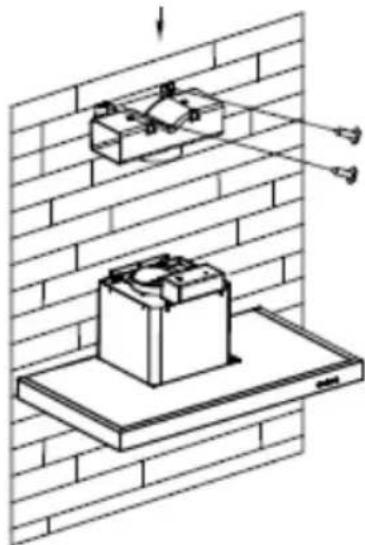

3. Închideți 2 găuri pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu șuruburile de 2 buc ST4x30mm furnizate.

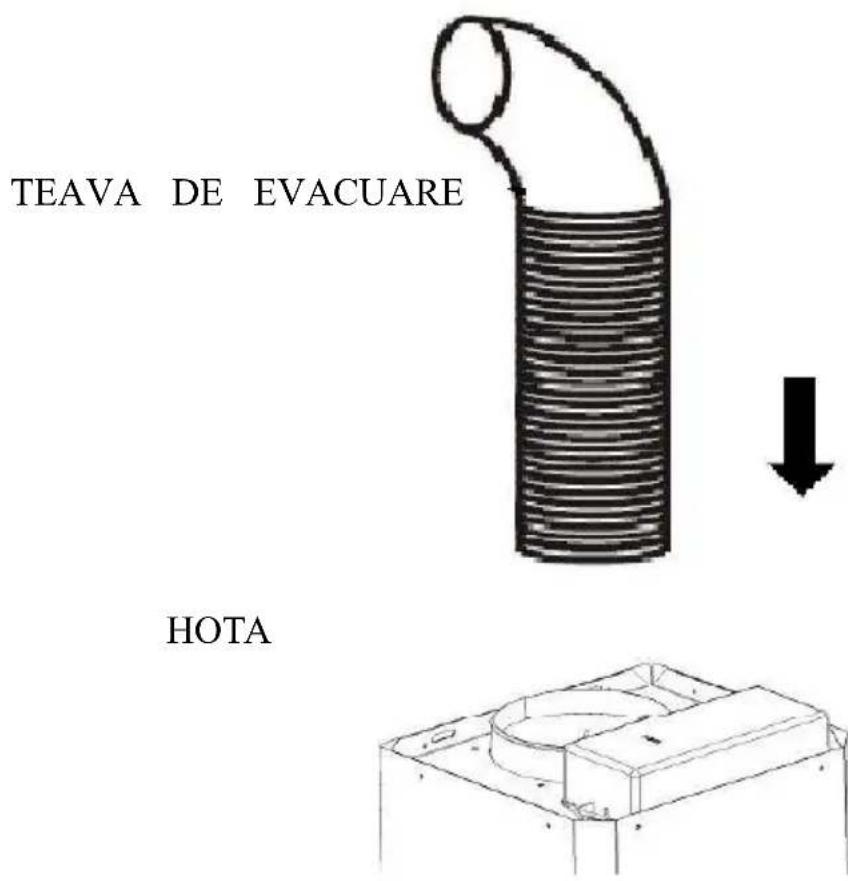

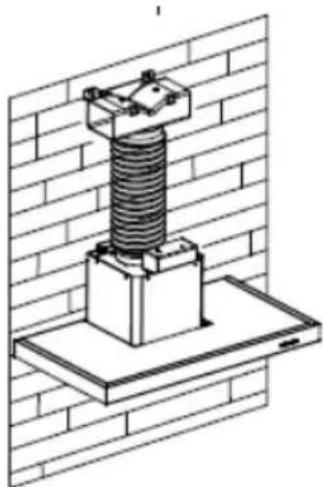

1. Atașați conducta de eșapament la ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

1. Instalați coșul în unitate și reparați-l.

o „Vă rugăm să rețineți: priza de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.“

o „Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatoriu pentru instalarea, operarea și utilizarea produsului.“

Lista accesoriilor standard de instalare

Spec.Imagine	Cant
deflectordeaer		1
paranteză		1
Bolturideφ8		2
Suruburi ST4.0×30		2
Suruburi ST3.5×12		2

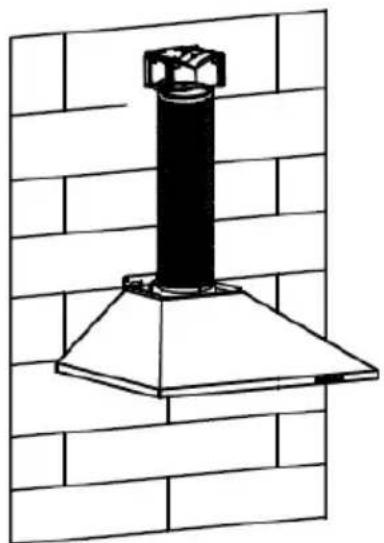

INSTALARE (DEFLECTOR DE AER PENTRU MODELE PIRAMIDĂ ȘI SLAN):

Deflectorul de aer este menționat ca inclus și nu facultativ.

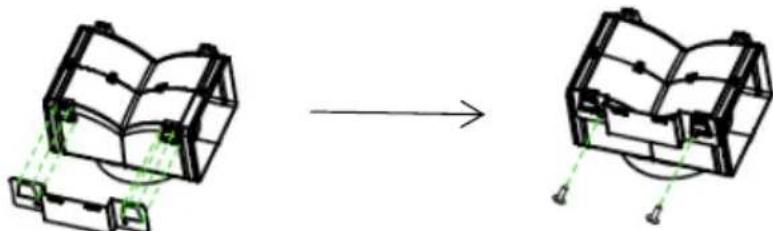

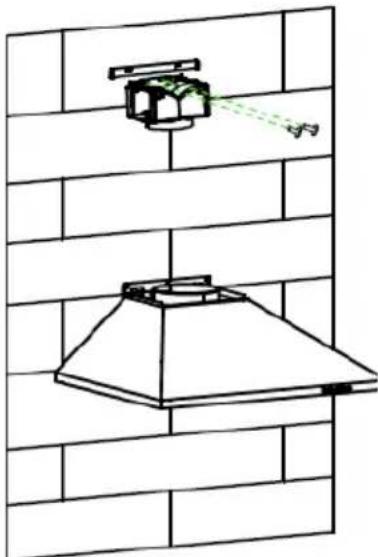

1. Fixați suportul la ieșirea din plastic în formă de T cu șuruburi de 2 buc ST3.5x12mm furnizate, după cum se arată mai jos:

2. Închideți 2 găuri pe perete pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu șuruburile de 2 buc ST4x30mm furnizate.

1. Așezați conducta de evacuare pe ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

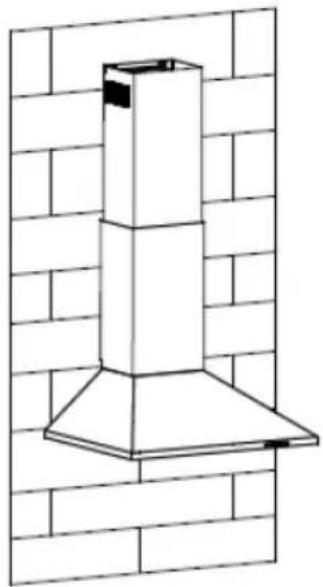

1. Instalați coșul în unitate și reparați-l.

o „Vă rugăm să rețineți: priza de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.“

o „Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatoriu pentru instalarea, operarea și utilizarea produsului.“

INSTALARE (VENTILARE ÎN INTERIOR)

Dacă nu aveți o ieșire de evacuare către exterior, atunci nu aveți nevoie de țeavă de evacuare și instalarea hotei se face similar cu cea prezentată în secțiunea INSTALARE (VENTILARE ÎN EXTERIOR).

Puteți folosi filtrul de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai întâi să scoateți filtrul pentru grăsime. Apăsați mânerul și trageți-l în jos.

Montați filtrul de carbon activ în unitate și rotiți-l în sensul acelor de ceasornic. Repetați operațiunea în partea cealaltă.

Asigurați-vă că filtrul este bine montat și securizat. Altfel poate

să se desfacă și să cauzeze posibile deteriorări sau pericole. Când este montat filtrul de carbon activ, puterea de aspirare și evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

CONFIGURARE 1

1

2

3

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. Când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteza medie. Când apăsați din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mare. Când apăsați din nou, va opri ventilatorul.

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteza maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 2

0

1

2

3

OPERARE

Butonul Off 0

Este folosit pentru oprirea ventilatorului.

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maximă 3

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteza maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 3

① Butonul On/Off

Este folosit pentru pornirea / oprirea ventilatorului.

Buton Speed+

Pentru creșterea vitezei ventilatorului

- Buton de scădere a vitezei

Pentru reducerea turației ventilatorului.

Buton lumină

8 Afișaj digital

Ventilator: Viteza de afișare: "1" pentru viteză mică, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru funcția Booster.

Timer rapid: Apăsați și țineți apăsat timp de 1 secundă, afișajul digital se va aprinde intermitent și va număra în jos 5 minute; după 5 minute, motorul și lumina se vor opri automat, cu un semnal sonor de 1 secundă.

Funcția Booster

Această hotă are o funcție de rapel. Pentru a activa rapelul, apăsați pentru a accelera la 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou.

CONFIGURARE 04

Buton Timer

1. Setarea orei zilei

Când hota este în modul de așteptare (motorul nu funcționează), apăsați butonul cronometru pentru a intra în setarea timpului.

Apăsați tasta „Viteza ventilatorului” pentru a seta ora zilei și apăsați tasta „Lumină” pentru a seta minutul.

1. Setarea cronometrului

Când hota este în modul de funcționare, apăsați butonul cronometru pentru a seta numărătoarea inversă.

Apăsați butonul cronometru; fiecare apăsare crește numărătoarea inversă cu un minut. Contorizarea maximă este de 60 de minute.

Buton de reducere a vitezei

Pentru scăderea vitezei ventilatorului..

Buton Speed plus

Pentru creșterea vitezei ventilatorului

Buton LUMINĂ

Pentru iluminare ON / OFF.

Ecran LCD

1. Simbolul motorului, se va roti atunci când motorul funcționează;
2. Afişarea timpului;
3. Simbolul cronometru, va apărea atunci când cronometrul este setat și numărat;
4. Simbolul luminii;
5. Viteza motorului;
6. Simbolul vitezei turbo, va apărea atunci când viteza este cea mai mare setată;
7. Simbolul de alarmă va apărea 5 secunde când numărătoarea cronometrului este încheiată.
8. Alarma de curățare, apare atunci când timpul de lucru total este de până la 14 ore sau la prima dată când se utilizează după conectare.

ÎNTREȚINERE

Înainte de a o curăța, opriți hota și scoateți-o din priză.

I. Curățarea normală

Folosiți o cârpă moale, umezită cu apă caldă și cu puțin săpun sau detergent de uz casnic pentru curățare. Nu folosiți niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățarea lunară a filtrului pentru grăsime

ESENȚIAL: Curățarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum și praf, așadar afectează direct eficiența hotei. Dacă nu este curățat, reziduurile de grăsime (cu potențial inflamabil) se vor îmbiba în filtru. Curățați-l cu detergent de uz casnic pentru curățare.

III. Curățarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu și pentru cele cu ventilație în exterior). Acest filtru captează mirosurile neplăcute și trebuie înlocuit măcar o dată pe an, în funcție de frecvența cu care folosiți hota.

IV. Schimbarea unui bec

Scoateți șuruburile de fixare și mai apoi sticla. Găsiți becul care trebuie înlocuit. Becurile se află în spațiul pentru lumini situat în interiorul secțiunii expuse de pe bolta hotei.

Deconectați cablurile electrice și scoateți suportul becurilor cu totul. Important: Nu puteți schimba doar un singur bec, trebuie să înlocuiți suportul cu totul (LED: MAX 1.5W).

Așezați noul suport în același mod în care era poziționat cel original.

Apoi conectați la loc cablurile electrice.

Așezați la loc și sticla hotei, apoi fixați-o bine în șuruburi.

PROBLEME TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul este defect
Nici lumina s nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare iesit din priză.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Hota nu este bine fixat pe suport.	Scoateti unitatea si verificati dacă suportul este bine pozitionat.
Aspirarea nu se face în mod optim	Distantă prea mare între plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENȚĂ CLIENȚI

Dacă nu puteți identifica de ce produsul nu funcționează corespunzător, opriți-l și contactați Serviciul de Asistență clienți.

NUMĂRUL DE SERIE. Unde îl găsesc?

Este indicat să le spuneți celor de la Serviciul de Asistență clienți care este codul produsului și seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garanție sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de/la tehnicieni și mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).

Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

Deșeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1).

Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

Deșeurile de echipamente electrice și electronice pot conține substanțe periculoase care pot avea un impact negativ asupra mediului și sănătății în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

Simbolul alăturat (o pubelă cu roți barată cu două linii în formă de X) pe un echipament electric sau electronic semnifică faptul că acesta face obiectul unei colectări separate și nu poate fi eliminat împreună cu deșeurile nesortate.

Importator: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, București

Tel/Fax: [phone]

Instrucțiuni de conectare și utilizare

CUPRINS

INTRODUCERE 243

MĂSURI DE SIGURANȚĂ 243

LISTA PIESELOR COMPONENTE 246

MONTAJ ȘI CONECTARE (fixare pe perete) 247
