RBS94IN - Hotă ROSIERES - Manual de utilizare gratuit

Marca	Rosieres
Model	RBS94IN
Categorie	Hota
Tip hotă	Aspirantă (evacuare exterioară) sau filtrantă (reciclare)
Alimentare electrică	220-240 V, siguranță 3A
Distanța minimă de siguranță	65 cm între suprafața de gătit și partea cea mai de jos a hotei
Filtre anti-grăsime	Lavabile (la fiecare 2 luni, se pot spăla în mașina de spălat vase)
Filtre cu cărbune activ	Nu se spală, se înlocuiesc la fiecare 4 luni
Iluminare	Halogene (Fig.10) sau cu incandescență (Fig.11) în funcție de versiune
Comenzi	Butoane tactile (fig.8) sau mecanice (fig.9B) în funcție de versiune
Viteze motor	3 viteze + funcție intensivă (10 min)
Funcție Minuteria	Oprire automată după 15 minute
Funcție Clean Air	Pornire automată 10 min/h la viteza 1
Indicator de saturație	Afișaj intermitent F (filtru anti-grăsime) sau A (cărbune) – resetare prin butonul A timp de 5 secunde
Diametrul ieșirii aerului	Utilizați un furtun de același diametru cu orificiul (neprecizat)
Număr de pagini ale manualului	64 de pagini

Întrebări frecvente - RBS94IN ROSIERES

Cum se instalează hota RBS94IN?

Instalarea trebuie efectuată de personal specializat. Respectați o distanță minimă de 65 cm între plita de gătit și hotă. Fixați pe perete cu dibluri adecvate tipului de perete. Pentru modul aspirant, conectați un furtun de evacuare. Pentru modul filtrant, instalați filtrele cu cărbune furnizate.

Care este distanța minimă dintre hotă și plita de gătit?

Distanța minimă este de 65 cm între suprafața de sprijin a vaselor și partea cea mai de jos a hotei (Fig.5).

Cum se curăță filtrele anti-grăsime?

Spălați filtrele anti-grăsime cel puțin la fiecare 2 luni. Sunt lavabile în mașina de spălat vase sau manual cu un detergent neutru. După spălare, uscați-le și puneți-le la loc.

Când se înlocuiesc filtrele cu cărbune activ?

Înlocuiți filtrele cu cărbune activ la fiecare 4 luni. Nu se spală și nu se regenerează. Frecvența depinde de utilizare și de tipul de bucătărie.

Ce faceți dacă hota nu funcționează?

Verificați mai întâi dacă ștecherul este bine introdus în priză. Dacă problema persistă, scoateți aparatul de sub tensiune și contactați serviciul de asistență tehnică. Nu încercați să reparați singur.

Cum se activează funcția Clean Air?

Apăsați butonul E (sau F în funcție de versiune) timp de 2 secunde când hota este oprită. Motorul pornește 10 minute pe oră la viteza 1. Pentru a dezactiva, apăsați orice buton, cu excepția iluminării.

Cum se resetează indicatorul de saturație al filtrelor?

După curățarea sau înlocuirea filtrelor, apăsați butonul A timp de 5 secunde până când indicatorul F sau A nu mai clipește pe afișaj.

Ce tipuri de becuri se utilizează pentru iluminare?

Utilizați lămpi halogene (Fig.10) sau cu incandescență (Fig.11) de același tip ca cele originale. Nu atingeți lămpile cu mâinile goale.

Pot folosi hota fără evacuare exterioară?

Da, hota poate funcționa în mod filtrant (reciclare) folosind filtrele cu cărbune activ furnizate. Aerul este filtrat și returnat în încăpere.

Cum se comandă hota prin butoane?

Utilizați butoanele în funcție de model: butonul A pentru iluminare, butonul B pentru pornire/oprire, butoanele C/D/E pentru viteze, butonul E/F pentru minuterie și funcția Clean Air. Consultați fig.8 sau fig.9B în funcție de versiunea dvs.

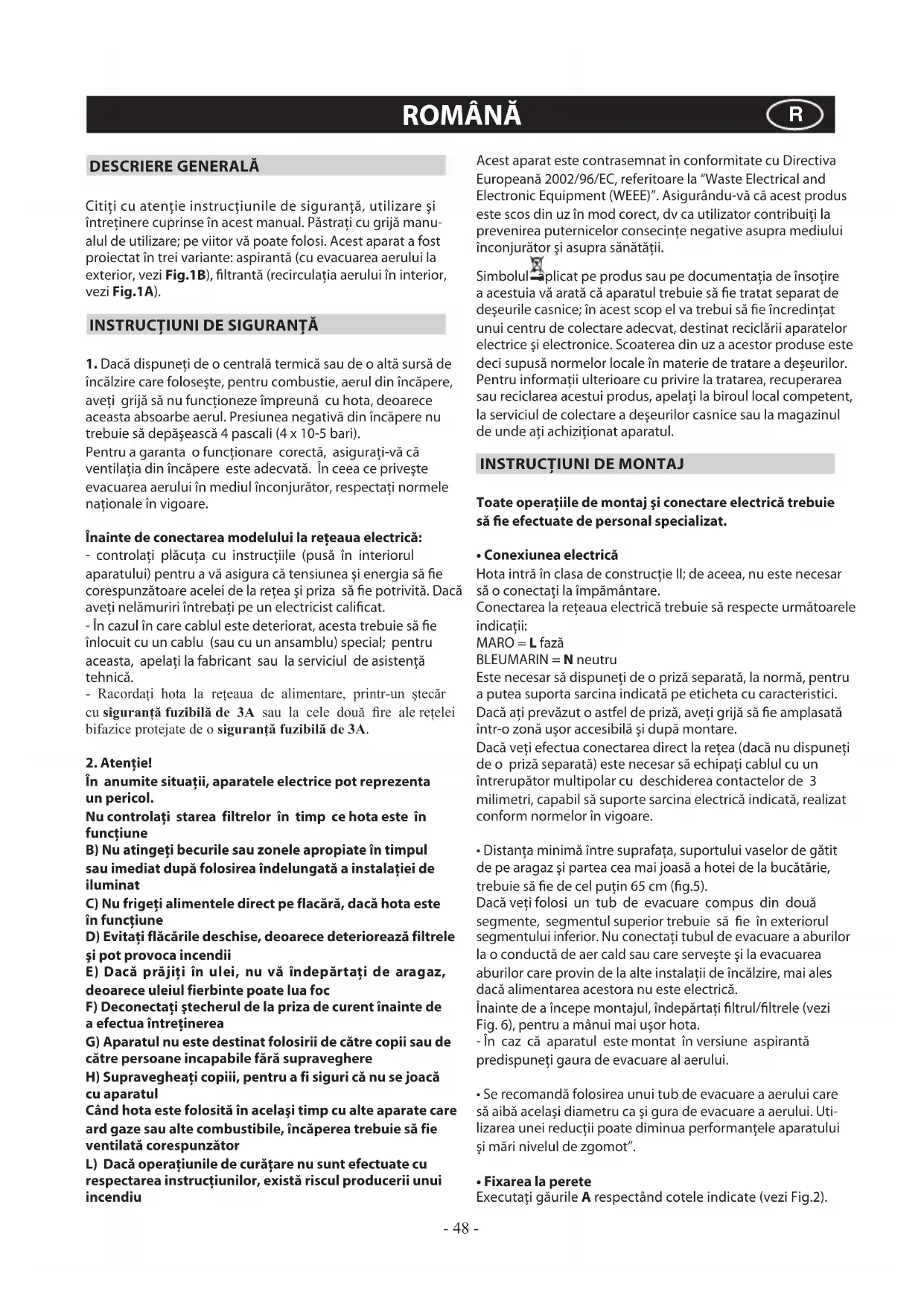

MANUAL DE UTILIZARE RBS94IN ROSIERES

Citiți cu atenție instrucțiunile de siguranță, utilizare și întreținere cuprinse în acest manual. Păstrați cu grijă manualul de utilizare; pe viitor vă poate folosi. Acest aparat a fost proiectat în trei variante: aspirantă (cu evacuarea aerului la exterior, vezi Fig.1B), filtrantă (recirculația aerului în interior, vezi Fig.1A).

INSTRUCȚIUNI DE SIGURANȚĂ

1. Dacă dispuneți de o centrală termică sau de o altă sursă de încălzire care folosește, pentru combustie, aerul din încăpere, aveți grijă să nu funcționeze împreună cu hota, deoarece aceasta absoarbe aerul. Presiunea negativă din încăpere nu trebuie să depășească 4 pascali (4 x 10-5 bari).

Pentru a garanta o funcționare corectă, asigurați-vă că ventilația din încăpere este adecvată. În ceea ce privește evacuarea aerului în mediul înconjurător, respectați normele naționale în vigoare.

Înainte de conectarea modelului la rețeaua electrică:

• controlați plăcuța cu instrucțiile (pusă în interiorul aparatului) pentru a vă asigura că tensiunea și energia să fie corespunzătoare acelei de la rețea și priza să fie potrivită. Dacă aveți nelămuriri întrebați pe un electricist calificat.
• În cazul în care cablul este deteriorat, acesta trebuie să fie înlocuit cu un cablu (sau cu un ansamblu) special; pentru aceasta, apelați la fabricant sau la serviciul de asistență tehnică.
• Racordați hota la rețeaua de alimentare, printr-un ștecăr cu siguranță fuzibilă de 3A sau la cele două fire ale rețelei bifazice protejate de o siguranță fuzibilă de 3A.

2. Atenție!

În anumite situații, aparatele electrice pot reprezenta un pericol.

Nu controlați starea filtrelor în timp ce hota este în funcțiune.

B) Nu atingeți becurile sau zonele apropiate în timpul sau imediat după folosirea îndelungată a instalației de iluminat. C) Nu frigeți alimentele direct pe flacără, dacă hota este în funcțiune. D) Evitați flăcările deschise, deoarece deteriorează filtrele și pot provoca incendii. E) Dacă prăjiți în ulei, nu vă îndepărtați de aragaz, deoarece uleiul fierbinte poate lua foc. F) Deconectați ștecherul de la priza de curent înainte de a efectua întreținerea. G) Aparatul nu este destinat folosirii de către copii sau de către persoane incapabile fără supraveghere. H) Supravegheați copiii, pentru a fi siguri că nu se joacă cu aparatul.

Când hota este folosită în același timp cu alte aparate care ard gaze sau alte combustibile, încăperea trebuie să fie ventilată corespunzător.

L) Dacă operațiunile de curățare nu sunt efectuate cu respectarea instrucțiunilor, există riscul producerii unui incendiu.

Acest aparat este contrasemnat în conformitate cu Directiva Europeană 2002/96/EC, referitoare la "Waste Electrical and Electronic Equipment (WEEE)". Asigurându-vă că acest produs este scos din uz în mod corect, dv ca utilizator contribuiți la prevenirea puternicelor consecințe negative asupra mediului înconjurător și asupra sănătății.

Simbolul aplicat pe produs sau pe documentația de însoțire a acestuia vă arată că aparatul trebuie să fie tratat separat de deșeurile casnice; în acest scop el va trebui să fie încredințat unui centru de colectare adecvat, destinat reciclării aparatelor electrice și electronice. Scoaterea din uz a acestor produse este deci supusă normelor locale în materie de tratare a deșeurilor. Pentru informații ulterioare cu privire la tratarea, recuperarea sau reciclarea acestui produs, apelați la biroul local competent, la serviciul de colectare a deșeurilor casnice sau la magazinul de unde ați achiziționat aparatul.

INSTRUCȚIUNI DE MONTAJ

Toate operațiile de montaj și conectare electrică trebuie să fie efectuate de personal specializat.

- Conexiunea electrică

Hota intră în clasa de construcție II; de aceea, nu este necesar să o conectați la împământare.

Conectarea la rețeaua electrică trebuie să respecte următoarele indicații:

MARO = L (fază)

BLEUMARIN = N (neutru)

Este necesar să dispuneți de o priză separată, la normă, pentru a putea suporta sarcina indicată pe eticheta cu caracteristici. Dacă ați prevăzut o astfel de priză, aveți grijă să fie amplasată într-o zonă ușor accesibilă și după montare.

Dacă veți efectua conectarea direct la rețea (dacă nu dispuneți de o priză separată) este necesar să echipați cablul cu un întrerupător multipolar cu deschiderea contactelor de 3 milimetri, capabil să suporte sarcina electrică indicată, realizat conform normelor în vigoare.

- Distanța minimă între suprafața suportului vaselor de gătit de pe aragaz și partea cea mai joasă a hotei de la bucătărie trebuie să fie de cel puțin 65 cm (fig. 5).

Dacă veți folosi un tub de evacuare compus din două segmente, segmentul superior trebuie să fie în exteriorul segmentului inferior. Nu conectați tubul de evacuare a aburilor la o conductă de aer cald sau care servește și la evacuarea aburilor care provin de la alte instalații de încălzire, mai ales dacă alimentarea acestora nu este electrică.

Înainte de a începe montajul, îndepărtați filtrul/filtrele (vezi Fig. 6), pentru a mânui mai ușor hota.

- În caz că aparatul este montat în versiune aspirantă, pregătiți gura de evacuare a aerului.

- Se recomandă folosirea unui tub de evacuare a aerului care să aibă același diametru ca și gura de evacuare a aerului. Utilizarea unei reducții poate diminua performanțele aparatului și mări nivelul de zgomot.

• Fixarea la perete

Executați găurile A respectând cotele indicate (vezi Fig.2).

Fixați hota la perete și aliniați-o orizontal cu celelalte corpuri suspendate. Când ați reglat înălțimea, fixați hota definitiv, cu ajutorul celor două șuruburi A (vezi Fig.4).

În funcție de tipul peretelui (de ex. beton armat, ghipscarton) folosiți șuruburile sau diblurile cu expansiune adecvate. Dacă hota a fost livrată cu șuruburile sau diblurile respective, controlați dacă acestea se potrivesc, într-adevăr, cu tipul de perete pe care o veți monta.

- Montarea coloanei telescopice decorative - versiunea cu aspirație

Introduceți cablurile electrice în interiorul coloanei decorative. Dacă aparatul dvs. va fi instalat în versiunea aspirantă, pregătiți gaura de evacuare a aerului. Reglați lățimea bridei de suport din partea superioară a coloanei (Fig.3).

Fixați coloana pe tavan având grijă să fie centrată pe aragaz și brida de suport să fie la înălțimea precizată în figura 2; folosiți pentru aceasta șuruburile A (vezi Fig.3). Montați apoi tubul de evacuare, de la flanșa C la gaura de evacuare aer (vezi Fig.4). Introduceți segmentul superior al coloanei în segmentul interior al acesteia. Fixați apoi segmentul inferior al coloanei pe hotă cu șuruburile B din dotare (vezi Fig.4) și prelungiți segmentul superior până la bridă, fixându-l și pe acesta cu șuruburile B (vezi Fig.3).

Pentru a schimba hota de la varianta aspirantă la varianta filtrantă, apelați la vânzător pentru furnizarea filtrelor de carbon activ; pentru montajul acestora, urmăriți instrucțiunile.

- Varianta filtrantă

Instalați hota și cele două segmente de coloană după indicațiile din paragraful precedent.

Pentru montarea racordului filtrant citiți cu atenție instrucțiunile din setul de montaj.

Filtrele cu carbon sunt deja montate pe aparat (Fig.7).

UTILIZARE ȘI ÎNTREȚINERE

- Se recomandă să porniți hota înainte de a începe coacerea alimentelor. Lăsați hota în funcțiune 15 minute după stingerea aragazului, pentru a elimina complet mirosul de mâncare. Funcționarea corectă a hotei depinde de întreținerea ei în mod periodic, conform indicațiilor; o atenție mărită trebuie acordată filtrului degresant și filtrului de carbon activ.

- Filtrul degresant capturează suspensiile de grăsime din aer și de aceea se poate deseori obtura, în funcție de folosirea aparatului.

- Pentru a elimina posibilitatea declanșării unui incendiu, la maxim 2 luni este necesar să spălați filtrele degresante, chiar și în mașina de spălat vase.

- După câteva cicluri de spălare, culoarea filtrelor se poate modifica. Acest lucru nu vă dă dreptul să înaintați reclamații sau să solicitați înlocuirea lor.

Dacă nu respectați exact instrucțiunile de înlocuire sau curățire, există riscul ca filtrele degresante să ia foc.

- Filtrele din cărbune activ purifică aerul, care va fi repus în circulație în bucătărie. Filtrele nu pot fi spălate sau recondiționate; se recomandă înlocuirea lor la maxim patru luni. Gradul de saturare al filtrului depinde de timpul de folosire a hotei, de tipul de bucătărie și de frecvența operațiilor de întreținere a filtrului degresant.

- Curățați hota des, atât pe interior cât și pe exterior, cu ajutorul unei lavete îmbibate în spirt sau cu un detergent neutru, neabraziv.

- Instalația de lumină este proiectată numai pentru folosirea ei

în timpul gătitului și nu pentru a asigura iluminarea generală a bucătăriilor. Folosirea îndelungată a luminii hotei reduce mult durata de viață a becurilor.

Comenzi (fig.8):

Butonul A = aprinde/stinge lumina

Butonul B = pornește/oprește hota. Micșorează viteza motorului. Punerea în funcțiune a hotei se realizează la viteza 1. Dacă hota este în funcțiune, apăsați butonul timp de 2 secunde pentru a o opri. Dacă hota este în viteza 1, nu este necesar să o opriți.

Display C = indică viteza selectată și activează temporizatorul.

Butonul D = pornește hota. Mărește viteza motorului. Prin apăsarea butonului corespunzător vitezei a 3-a, se intensifică funcționarea timp de 10', după care hota se întoarce la viteza inițială. În acest interval de timp display-ul emite o lumină intermitentă.

Butonul E = Timer-ul cronometrează durata funcțiilor, din momentul activării lor, timp de 15 minute; apoi, acestea sunt dezactivate. Timer-ul se dezactivează apăsând din nou butonul E.

Când funcția Timer este activă, zecimalele de pe display emit un semnal intermitent.

Apăsând butonul E timp de 2 secunde, când aparatul este oprit, se activează funcția "clean air".

Aceasta pune în funcțiune motorul 10 minute pe oră, la viteza întâi. În timpul funcționării, pe ecran apare o mișcare rotativă a segmentelor periferice.

La expirarea timpului, motorul se oprește, iar pe ecran apare litera C, cu un semnal luminos stabil, care rămâne în acest fel 50 de minute; apoi, motorul se repune în funcțiune alte 10 minute, ș.a.m.d.

- Saturarea filtrului de degresare/carbon activ:

- Când ecranul C este intermitent și viteza de funcționare se alternează cu litera F (de ex. 1 și F), este necesar să spălați filtrele degresante.

- Când ecranul C este intermitent și viteza de funcționare se alternează cu litera A (de ex. 1 și A), este necesar să înlocuiți filtrele de carbon activ.

După montarea unui filtru curat, este necesar să resetați memoria electronică apăsând tasta A timp de 5 sec., până când ledurile F sau A de pe ecranul C încetează să fie intermitente.

Comenzi: (fig. 9 A) luminoase, simbolurile sunt explicate mai jos:

A = buton LUMINĂ

B = buton de oprire OFF

C = buton VITEZA ÎNTÂI

D = buton VITEZA A DOUA

E = buton VITEZA A TREIA

F = buton TEMPORIZATOR OPRIRE AUTOMATĂ 15 minute

- Apăsând butonul F timp de 2 secunde (cu hota închisă) se va pune în funcțiune "clean air". Această procedură va pune în funcțiune motorul timp de 10 minute la fiecare oră, în prima viteză.

Cum s-a pus în funcțiune, motorul va începe cu 1° viteză timp de 10 minute, în timpul căreia trebuie să semnaleze simultan butoanele F și C.

După ce a trecut acest timp, motorul se oprește și ledul

butonului F rămâne fix aprins, iar după 50 de minute motorul pornește din nou la prima viteză și ledul F și C încep să semnalizeze timp de 10 minute, și așa mai departe. Apăsând orice buton în afară de cel de lumină, hota va începe imediat să funcționeze normal (de ex. dacă apăs butonul D se dezactivează funcțiunea "clear air" și motorul va merge imediat la a 2-a viteză; apăsând butonul B funcțiunea se va dezactiva)

- Saturarea filtrului de degresare/carbon activ:

• Când tasta A emite un semnal intermitent, la un interval de 2 secunde, filtrele de degresare trebuie spălate.
• Când tasta A emite un semnal intermitent, la un interval de 0,5 secunde, filtrele de carbon activ trebuie să fie înlocuite. După ce ați montat filtrul curat, este necesar să ștergeți memoria electronică apăsând tasta A timp de 5 secunde, până când tasta se stinge.

- Comenzi: (fig.9 B) mecanice, simbolurile sunt explicate mai jos:

A= buton LUMINĂ B= buton de oprire OFF C= buton VITEZA ÎNTÂI D = buton VITEZA A DOUA E = buton VITEZA A TREIA G = semnal luminos MOTOR ÎN FUNCȚIUNE

- Înlocuirea becurilor cu halogen (Fig.10).

Pentru a înlocui becurile cu halogen B, îndepărtați geamul din sticlă C apăsând clamele din fisurile corespunzătoare. Înlocuiți becurile arse cu altele noi, de același tip.

Atenție: nu atingeți becul cu mâna.

- Înlocuirea lămpilor incandescente (Fig. 11)

Pentru a înlocui becul incandescent, scoateți filtrele degresante așa cum se descrie în (Fig.6) și scoateți becul. Înlocuiți-l cu altul nou de același tip (Fig.11).

SERVICIUL DE ASISTENȚĂ CLIENȚI

Înainte de a apela serviciul pentru a avea asistența tehnică. În caz de funcționare greșită a aparatului, vă recomandăm să:

- verificați dacă ștecărul este bine introdus în priză. Dacă nu reușiți să depistați cauza anomaliei, opriți aparatul și nu încercați să îl reparați, ci apelați Serviciul de Asistență.

NUMĂRUL MATRICOL/DE SERIE AL PRODUSULUI Unde se află?

Este important să comunicați Serviciului de Asistență tipul aparatului și numărul de serie alcătuit din 16 cifre (începe cu numărul 3) menționat în certificatul de garanție și aplicat pe placa de caracteristici (eticheta adezivă) din interiorul aparatului.

În acest fel, veți evita deplasarea inutilă a tehnicianului la domiciliul dvs., economisind deci costul acesteia.

PRODUCĂTORUL ÎȘI DECLINĂ ORICE RESPONSABILITATE PENTRU DAUNELE PROVOCATE PRIN NERESPECTAREA INSTRUCȚIUNILOR DE MAI SUS

INFORMAȚII GENERALE
