KÄYTTÖOHJE RBS94IN ROSIERES

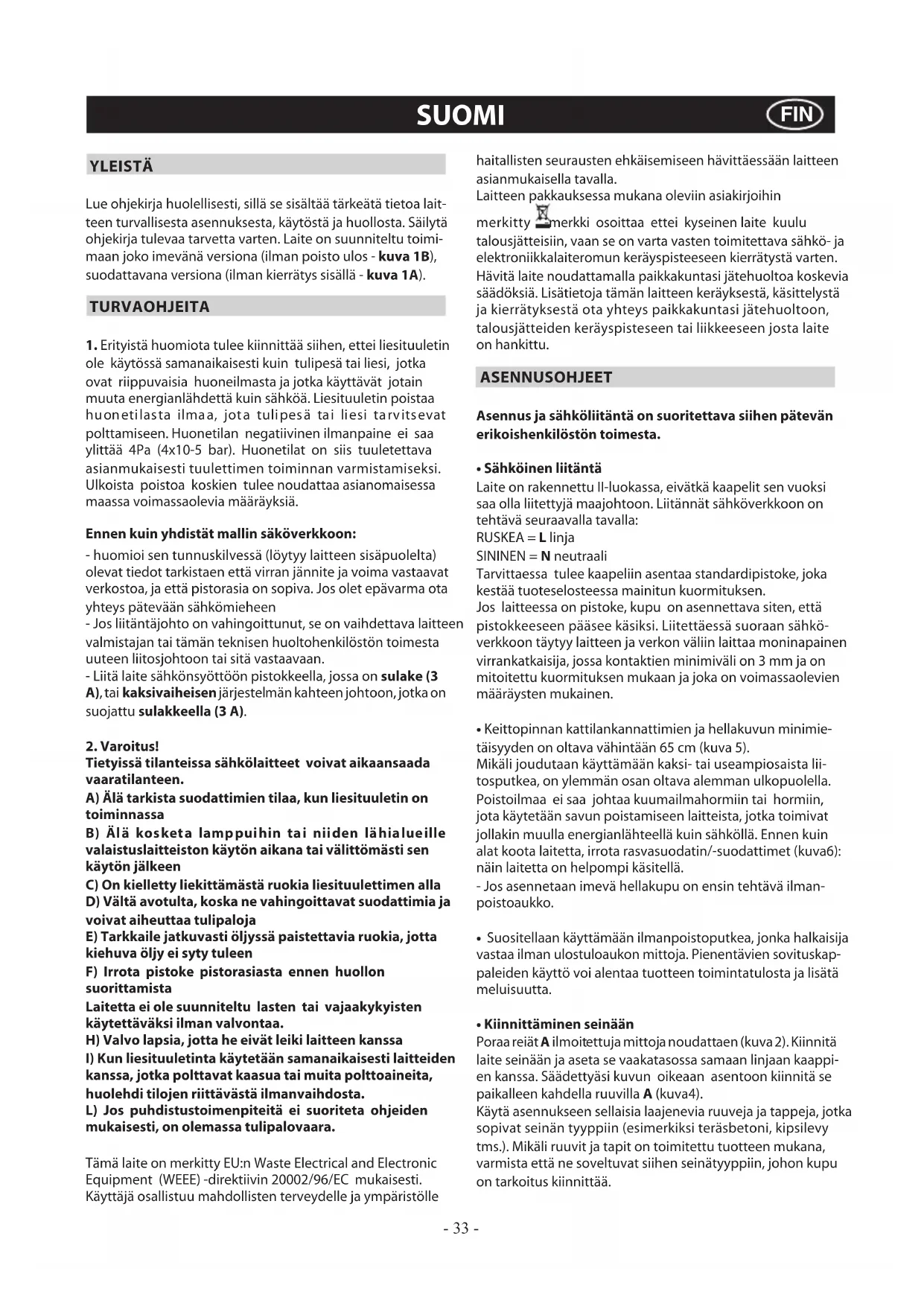

LIESITUULETIN – Käyttöohje

Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa lait-

teen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä

ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimi-

maan joko imevänä versiona (ilman poisto ulos - kuva 1B),

suodattavana versiona (ilman kierrätys sisällä - kuva 1A).

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka

ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain

muuta energianlähdettä kuin sähköä. Liesituuletin poistaa

huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat

polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa

ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava

asianmukaisesti tuulettimen toiminnan varmistamiseksi.

Ulkoista poistoa koskien tulee noudattaa asianomaisessa

maassa voimassaolevia määräyksiä.

Ennen kuin yhdistät mallin säköverkkoon:

- huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta)

olevat tiedot tarkistaen että virran jännite ja voima vastaavat

verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota

yhteys pätevään sähkömieheen

- Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen

valmistajan tai tämän teknisen huoltohenkilöstön toimesta

uuteen liitosjohtoon tai sitä vastaavaan.

- Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3

A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on

suojattu sulakkeella (3 A).

Tietyissä tilanteissa sähkölaitteet voivat aikaansaada

A) Älä tarkista suodattimien tilaa, kun liesituuletin on

B) Älä kosketa lamppuihin tai niiden lähialueille

valaistuslaitteiston käytön aikana tai välittömästi sen

C) On kielletty liekittämästä ruokia liesituulettimen alla

D) Vältä avotulta, koska ne vahingoittavat suodattimia ja

voivat aiheuttaa tulipaloja

E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta

kiehuva öljy ei syty tuleen

F) Irrota pistoke pistorasiasta ennen huollon

Laitetta ei ole suunniteltu lasten tai vajaakykyisten

käytettäväksi ilman valvontaa.

H) Valvo lapsia, jotta he eivät leiki laitteen kanssa

I) Kun liesituuletinta käytetään samanaikaisesti laitteiden

kanssa, jotka polttavat kaasua tai muita polttoaineita,

huolehdi tilojen riittävästä ilmanvaihdosta.

L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden

mukaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic

Equipment (WEEE) -direktiivin 20002/96/EC mukaisesti.

Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle

haitallisten seurausten ehkäisemiseen hävittäessään laitteen

asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin

merkitty -merkki osoittaa ettei kyseinen laite kuulu

talousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja

elektroniikkalaiteromun keräyspisteeseen kierrätystä varten.

Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia

säädöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä

ja kierrätyksestä ota yhteys paikkakuntasi jätehuoltoon,

talousjätteiden keräyspisteseen tai liikkeeseen josta laite

ASENNUSOHJEET Asennus ja sähköliitäntä on suoritettava siihen pätevän

erikoishenkilöstön toimesta.

• Sähköinen liitäntä

Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi

saa olla liitettyjä maajohtoon. Liitännät sähköverkkoon on

tehtävä seuraavalla tavalla:

SININEN = N neutraali

Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka

kestää tuoteselosteessa mainitun kuormituksen.

Jos laitteessa on pistoke, kupu on asennettava siten, että

pistokkeeseen pääsee käsiksi. Liitettäessä suoraan sähkö-

verkkoon täytyy laitteen ja verkon väliin laittaa moninapainen

virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja on

mitoitettu kuormituksen mukaan ja joka on voimassaolevien

määräysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimie-

täisyyden on oltava vähintään 65 cm (kuva 5).

Mikäli joudutaan käyttämään kaksi- tai useampiosaista lii-

tosputkea, on ylemmän osan oltava alemman ulkopuolella.

Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin,

jota käytetään savun poistamiseen laitteista, jotka toimivat

jollakin muulla energianlähteellä kuin sähköllä. Ennen kuin

alat koota laitetta, irrota rasvasuodatin/-suodattimet (kuva6):

näin laitetta on helpompi käsitellä.

- Jos asennetaan imevä hellakupu on ensin tehtävä ilman-

• Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija

vastaa ilman ulostuloaukon mittoja. Pienentävien sovituskap-

paleiden käyttö voi alentaa tuotteen toimintatulosta ja lisätä

• Kiinnittäminen seinään

Poraa reiät A ilmoitettuja mittoja noudattaen (kuva 2). Kiinnitä

laite seinään ja aseta se vaakatasossa samaan linjaan kaappi-

en kanssa. Säädettyäsi kuvun oikeaan asentoon kiinnitä se

paikalleen kahdella ruuvilla A (kuva4).

Käytä asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka

sopivat seinän tyyppiin (esimerkiksi teräsbetoni, kipsilevy

tms.). Mikäli ruuvit ja tapit on toimitettu tuotteen mukana,

varmista että ne soveltuvat siihen seinätyyppiin, johon kupu

on tarkoitus kiinnittää.

- 33 -• Koristeteleskooppiliitinten kiinnittäminen - imevä

Varmista sähkövirran syöttö koristeliittimen tilaan. Jos on asen-

nettava laitteen imevä versio, on varmistettava että laitteessa

on ilmanpoistoaukko. Säädä ylemmän liittimen kannattimen

leveys sopivaksi (kuva 3).

Kiinnitä se tämän jälkeen ruuveja A (kuva 3) käyttämällä

kattoon niin, että se on tuulettimesi kanssa linjassa. Noudata

kuvassa 2 osoitettua etäisyyttä katosta. Liitä liitosputken

välityksellä laippa C ilmanpoistoaukkoon (kuva 4).

Työnnä ylempi liitin alemman liittimen sisään. Kiinnitä alempi

liitin kupuun käyttämällä laitteen mukana toimitettuja ruuveja

B (kuva 4), vedä ylempää liitintä ulos kannattimeen asti ja

kiinnitä se ruuveilla B (kuva 3).

Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi

pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa

Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta

koskevassa kappaleessa on esitetty. Ohjeet suodattavan liitti-

men asennusta varten löytyvät tarvikepakkauksesta.

Hiilisuodattimet on jo asennettu laitteeseen (kuva 7).

• Suositellaan käynnistämään laite ennen minkä tahansa

ruuan kypsennyksen aloittamista. On suositeltavaa antaa

laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruo-

anvalmistuksesta aiheutuneet käryt saadaan kokonaan pois

Liesituulettimen hyvä toiminta riippuu oikeasta ja säännölli-

sestä huollosta; erityistä huomiota tulee kiinnittää rasvasuo-

dattimeen ja aktiivihiilisuodattimeen.

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat

rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa,

jonka pituus vaihtelee laitteen käytön mukaan.

- Tulipalovaaran estämiseksi korkeintaan joka 2 kuukauden

välein tulee pestä rasvasuodattimet, jotka voidaan pestä myös

- Muutaman pesukerran jälkeen voi tapahtua värimuutoksia.

Tämä tosiasia ei anna oikeutta vaatia niiden vaihtamista.

Mikäli ei noudateta vaihtamista tai pesemistä koskevia ohjeita,

rasvasuodattimien tulipalovaara lisääntyy.

• Aktiivihiilisuodattimia käytetään puhdistamaan ilma, joka

palautetaan huonetilaan. Suodattimia ei voi pestä tai käyttää

uudelleen ja ne tulee vaihtaa vähintään joka neljäs kuukausi.

Aktiivihiilen kyllästyminen riippuu laitteen käyttöajan pi-

tuudesta, ruuanvalmistustavoista ja säännöllisyydestä, jolla

suoritetaan rasvasuodattimen puhdistus.

• Puhdista liesituuletin säännöllisesti sekä sisältä että ulkoa

käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla

tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

• Valaistuslaitteisto on suunniteltu käytettäväksi ruokien

kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen

valaisuun. Valaistuksen pitkäaikainen käyttö vähentää huo-

mattavasti lamppujen keskimääräistä käyttöikää.

• Ohjaimet: (kuva 8)

Näppäin A = sytyttää / sammuttaa valot

Näppäin B = käynnistää / sammuttaa kuvun. Laite käynnistyy

ensimmäiselle nopeudelle.

Jos liesikupu on päällä paina näppäintä 2 sek. ajan ja sen

toiminta lakkaa. Jos laite toimii ykkösnopeudella, näppäintä ei

tarvitse pitää alas painettuna laitetta sammutettaessa. Laskee

Näyttö C = ilmoittaa valitun moottorin nopeuden ja ajastimen

Näppäin D = käynnistää kuvun. Nostaa moottorin nopeutta.

Painamalla näppäintä kolmannella nopeudella laite toimii

täydellä teholla 10 sekunnin ajan, sen jälkeen laite alkaa

toimia aktivoidulla nopeudella. Tämän toiminnon ajan näytön

Näppäin E = Ajastin ajastaa toiminnot käynnistämishetkellä

15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin

lakkaa toimimasta kun painat uudelleen näppäintä E. Kun

ajastintoiminto on päällä desimaalipisteen on välkyttävä

Painamalla näppäintä E 2 sekunnin ajan, laitteen ollessa

sammuksissa, “clean air”-toiminto käynnistyy. Tämä

toiminto käynnistää moottorin joka tunti, 10 minuutin ajaksi

ykkösnopeudella. Toiminnan aikana näytön reunoilla tulee

näkyä pyörivä liike. Tämän ajan kuluttua moottori sammuu

ja näytöllä tulee näkyä “C”-kirjain seuraavien 50 minuutin ajan

kunnes moottori taas käynnistyy seuraaviksi 10 minuutiksi

• Rasva-/aktiivihiilisuodattimien täyttyminen:

- Kun näyttö C vilkkuu ja siihen tulevat näkyviin vuorotellen

toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet

- Kun näyttö C vilkkuu ja siihen tulevat näkyviin

vuorotellen toimintanopeus ja kirjain A (esim. 1 ja A),

aktiivihiilisuodattimet tulee vaihtaa.

Kun puhdas suodatin on liitetty, tulee elektroninen muisti

nollata painaen painiketta A noin 5 sekunnin ajan, kunnes

näytön C ilmoitus F tai A lakkaa vilkkumasta.

Ohjaimet: (kuva 9 A) valolla varustetut

A = Valaistuksen painike

B = OFF C = ensimmäisen nopeuden painike

D = toisen nopeuden painike

E = kolmannen nopeuden painike

F = Automaattiajastin (15 min.)

- Jos painallat näppäintä F n.2 sek. (tuulettimen ollessa pois

päältä), käynnistät tominnon “clean air”. “Clean air” käynnistää

tuulettimen kymmeneksi minuutiksi tunnin väliajoin alimmal-

la kierrosnopeudella. Jos valitset tämän toimintamuodon laite

käynnistyy kymmeneksi minuutiksi joiden aikana välkehtivät

näppäinten F ja C. n valomerkit. Kymmenen minuutin jakson

päätyttyä moottori pysähtyy ja vain näppäimen F valomerkki

jää päälle kunnes 50.nen minuutin kuluttua moottori käyn-

nistyy uudelleen ja näppäimien F ja C valomerkit välkehtivät

jne. Valiten minkä tahansa muun näppäimen – valaisinta

lukuunottamatta – tuuletin palautuu heti normaaliin käyttöön

(esim. jos painat näppäintä D “clean air” poistuu käytöstä ja

tuuletin pyörii kakkosnopeudella; painaltaen näppäintä B

toiminta poistuu käytöstä).

• Rasva-/aktiivihiilisuodattimien täyttyminen:

- Kun näppäin A vilkkuu 2 sekunnin välein, rasvasuodattimet

- Kun näppäin A vilkkuu 0,5 sekunnin välei n ,

aktiivihiilisuodattimet tulee vaihtaa.

Kun puhdas suodatin on liitetty, tulee elektroninen muisti

- 34 -nollata painaen painiketta A noin 5 sekunnin ajan, kunnes

se lakkaa vilkkumasta.

• Ohjaimet: (kuva 9 B) mekaaniset:

A = Valaistuksen painike

B = OFF C = ensimmäisen nopeuden painike

D = toisen nopeuden painike

E = kolmannen nopeuden painike

G = Moottorin käynnistymisen merkkivalo

• Halogeenilamppujen vaihtaminen (Kuva 10).

Halogeenilamppujen B vaihtamiseksi ota pois lasi C käyttäen

viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan

Varoitus: älä koske lamppuun paljain käsin.

• Hehkulamppujen vaihtaminen (Kuva 11).

Hehkulamppua vaihdettaessa poista rasvasuodattimet

Kuvan 6 esittämällä tavalla, ja poista lamppu.

Vaihda tilalle vastaavan tyyppinen lamppu. (Kuva 11).

ASIAKASPALVELU Ennen kuin otat yhteyttä tekniseen asiakaspalveluun

Tuotteen toimintahäiriön esiintyessä suosittelemme

tarkistamaan seuraavat seikat:

- Tarkista johdon asianmukainen liitäntä pistorasiaan.

Jos toimintahäiriön syy ei tästä huolimatta selviä: Sammuta

laite, älä yritä korjata sitä vaan ota yhteys asiakaspalveluun.

TUOTTEEN TUNNUS. Mistä se löytyy?

On tärkeää ilmoittaa asiakaspalvelulle tuotteen tunnus

ja numero (16 merkkiä, jotka alkavat numerolla 3), jotka

löytyvät vakuutustodistuksesta tai tai laitteen sisällä olevasta

Näin vältetään teknisen henkilökunnan tarpeeton siirtyminen

paikasta toiseen ja siihen liittyvät kulut.

LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA,
