MANUALE UTENTE RBS94IN ROSIERES

CAPPA ASPIRANTE - Istruzioni per l’uso

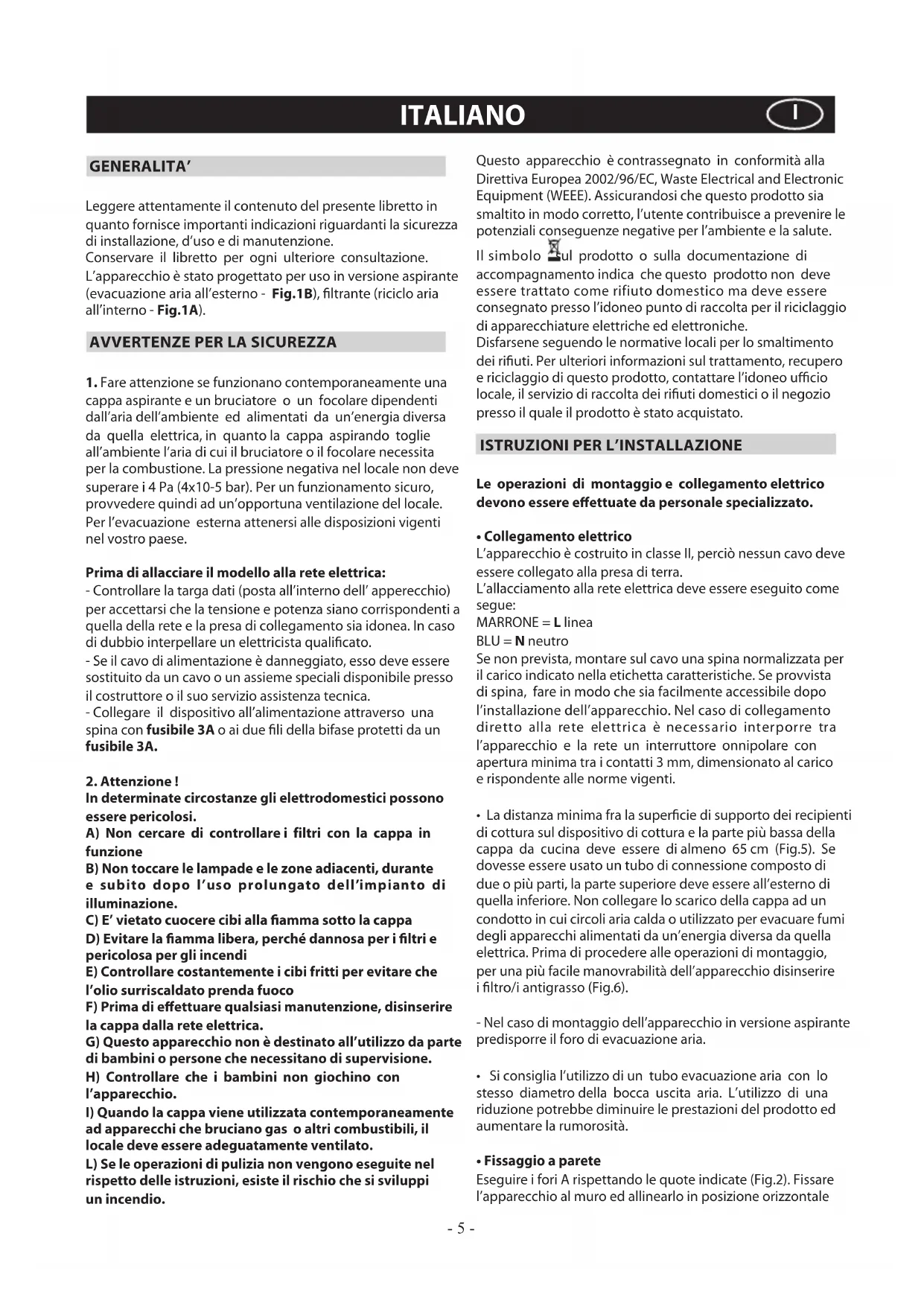

Fig.9 A Fig.9 B Fig.7GENERALITA’

Leggere attentamente il contenuto del presente libretto in

quanto fornisce importanti indicazioni riguardanti la sicurezza

di installazione, d’uso e di manutenzione.

Conservare il libretto per ogni ulteriore consultazione.

L’apparecchio è stato progettato per uso in versione aspirante

(evacuazione aria all’esterno - Fig.1B), ltrante (riciclo aria

all’interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti

dall’aria dell’ambiente ed alimentati da un’energia diversa

da quella elettrica, in quanto la cappa aspirando toglie

all’ambiente l’aria di cui il bruciatore o il focolare necessita

per la combustione. La pressione negativa nel locale non deve

superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro,

provvedere quindi ad un’opportuna ventilazione del locale.

Per l’evacuazione esterna attenersi alle disposizioni vigenti

Prima di allacciare il modello alla rete elettrica:

- Controllare la targa dati (posta all’interno dell’ apperecchio)

per accettarsi che la tensione e potenza siano corrispondenti a

quella della rete e la presa di collegamento sia idonea. In caso

di dubbio interpellare un elettricista qualicato.

- Se il cavo di alimentazione è danneggiato, esso deve essere

sostituito da un cavo o un assieme speciali disponibile presso

il costruttore o il suo servizio assistenza tecnica.

- Collegare il dispositivo all’alimentazione attraverso una

spina con fusibile 3A o ai due li della bifase protetti da un

In determinate circostanze gli elettrodomestici possono

A) Non cercare di controllare i filtri con la cappa in

B) Non toccare le lampade e le zone adiacenti, durante

e subito dopo l’uso prolungato dell’impianto di

C) E’ vietato cuocere cibi alla amma sotto la cappa

D) Evitare la amma libera, perché dannosa per i ltri e

pericolosa per gli incendi

E) Controllare costantemente i cibi fritti per evitare che

l’olio surriscaldato prenda fuoco

F) Prima di eettuare qualsiasi manutenzione, disinserire

la cappa dalla rete elettrica.

G) Questo apparecchio non è destinato all’utilizzo da parte

di bambini o persone che necessitano di supervisione.

H) Controllare che i bambini non giochino con

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il

locale deve essere adeguatamente ventilato.

L) Se le operazioni di pulizia non vengono eseguite nel

rispetto delle istruzioni, esiste il rischio che si sviluppi

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l’utente contribuisce a prevenire le

potenziali conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l’idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento

dei riuti. Per ulteriori informazioni sul trattamento, recupero

e riciclaggio di questo prodotto, contattare l’idoneo ucio

locale, il servizio di raccolta dei riuti domestici o il negozio

presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE Le operazioni di montaggio e collegamento elettrico

devono essere eettuate da personale specializzato.

• Collegamento elettrico

L’apparecchio è costruito in classe II, perciò nessun cavo deve

essere collegato alla presa di terra.

L’allacciamento alla rete elettrica deve essere eseguito come

Se non prevista, montare sul cavo una spina normalizzata per

il carico indicato nella etichetta caratteristiche. Se provvista

di spina, fare in modo che sia facilmente accessibile dopo

l’installazione dell’apparecchio. Nel caso di collegamento

diretto alla rete elettrica è necessario interporre tra

l’apparecchio e la rete un interruttore onnipolare con

apertura minima tra i contatti 3 mm, dimensionato al carico

e rispondente alle norme vigenti.

• La distanza minima fra la supercie di supporto dei recipienti

di cottura sul dispositivo di cottura e la parte più bassa della

cappa da cucina deve essere di almeno 65 cm (Fig.5). Se

dovesse essere usato un tubo di connessione composto di

due o più parti, la parte superiore deve essere all’esterno di

quella inferiore. Non collegare lo scarico della cappa ad un

condotto in cui circoli aria calda o utilizzato per evacuare fumi

degli apparecchi alimentati da un’energia diversa da quella

elettrica. Prima di procedere alle operazioni di montaggio,

per una più facile manovrabilità dell’apparecchio disinserire

i ltro/i antigrasso (Fig.6).

- Nel caso di montaggio dell’apparecchio in versione aspirante

predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo

stesso diametro della bocca uscita aria. L’utilizzo di una

riduzione potrebbe diminuire le prestazioni del prodotto ed

aumentare la rumorosità.

• Fissaggio a parete

Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare

l’apparecchio al muro ed allinearlo in posizione orizzontale

- 5 -con i pensili. A regolazione avvenuta fissare la cappa

denitivamente tramite le 2 viti A (Fig.4).

Per i vari montaggi utilizzare viti e tasselli ad espansione

idonei al tipo di muro (es. cemento armato, cartongesso, ecc).

Nel caso in cui le viti e i tasselli siano forniti in dotazione con

il prodotto accertarsi che siano idonei per il tipo di parete in

cui deve essere ssata la cappa.

• Fissaggio dei raccordi telescopici decorativi - versione

Predisporre l’alimentazione elettrica entro l’ingombro del

raccordo decorativo. Se il vostro apparecchio deve essere

installato in versione aspirante, predisporre il foro evacuazione

aria. Regolare la larghezza della staa di supporto del raccordo

Successivamente ssarla al sotto in modo che sia in asse con

la vostra cappa tramite le viti A (Fig.3) e rispettando la distanza

dal sotto indicata in Fig.2. Collegare, mediante un tubo di

raccordo, la angia C al foro evacuazione aria (Fig.4).

Inlare il raccordo superiore all’interno del raccordo inferiore.

Fissare il raccordo inferiore alla cappa utilizzando le viti B in

dotazione (Fig.4), slare il raccordo superiore no alla staa

e ssarlo tramite le viti B (Fig.3).

Per trasformare la cappa da versione aspirante a versione

ltrante, richiedere al vostro rivenditore i ltri al carbone attivo

e seguire le istruzioni di montaggio.

Installare la cappa e i due raccordi come indicato nel

paragrafo riguardante il montaggio della cappa nella versione

Per il montaggio del deviatore aria ltrante fare riferimento

alle istruzioni contenute nel kit.

I ltri a carbone sono già predisposti sull’apparecchio (g.7).

• Si raccomanda di mettere in funzione l’apparecchio prima di

procedere alla cottura di un qualsiasi alimento. Si raccamanda

di lasciar funzionare l’apparecchio per 15 minuti dopo aver

terminato la cottura dei cibi, per un’evacuazione completa

Il buon funzionamento della cappa è condizionato da una

corretta e costante manutenzione; una particolare attenzione

deve essere data al ltro antigrasso e al ltro al carbone

• Il ltro antigrasso ha il compito di trattenere le particelle

grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi

in tempi variabili relativamente all’uso dell’apparecchio.

- Per prevenire il pericolo di eventuali incendi, al massimo

ogni 2 mesi è necessario lavare i ltri antigrasso, per i quali è

possibile utilizzare anche la lavastoviglie.

- Dopo alcuni lavaggi, si possono vericare delle alterazioni

del colore. Questo fatto non dà diritto a reclamo per l’eventuale

In caso di inadempienza delle istruzioni di sostituzione e

di lavaggio si può vericare il rischio di incendio dei ltri

• I ltri al carbone attivo servono per depurare l’aria che

viene rimessa nell’ambiente. I filtri non sono lavabili o

rigenerabili e devono essere sostituiti ogni quattro mesi al

massimo. La saturazione del carbone attivo dipende dall’uso

più o meno prolungato dell’apparecchio, dal tipo di cucina

e dalla regolarità con cui viene eettuata la pulizia del ltro

• Pulire frequentemente tutti i depositi sul ventilatore e

sulle altre superci, usando un panno inumidito con alcool

denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la

cottura e non per l’uso prolungato di illuminazione generale

dell’ambiente. L’uso prolungato dell’illuminazione diminuisce

notevolmete la durata media delle lampade.

Tasto A = accende/spegne le luci

Tasto B = accende/spegne la cappa. L’apparecchio si accende

alla 1° velocità. Se la cappa è accesa premere il tasto per 2

sec. per spegnere. Se la cappa si trova alla 1° velocità non è

necessario tenere premuto il tasto per spegnere. Diminuisce

la velocità del motore.

Display C = indica la velocità del motore selezionata e

l’attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore.

Premendo il tasto dalla 3° velocità si inserisce la funzione

intensiva per 10’, poi l’apparecchio ritorna a funzionare alla

velocità di esercizio al momento dell’attivazione. Durante

questa funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento

dell’attivazione, per 15 minuti dopo di che queste vengono

spente. Il Timer si disattiva ripremendo il tasto E. Quando

la funzione Timer è attiva sul display deve lampeggiare il

- Premendo il tasto E per 2 secondi, quando l’apparecchio è

spento, si attiva la funzione “clean air”. Questa accende il

motore per 10 minuti ogni ora alla prima velocità. Durante

il funzionamento il display deve visualizzare un movimento

rotatorio dei segmenti periferici. Trascorso questo tempo il

motore si spegne e il display deve visualizzare la lettera “C” ssa

no a quando dopo altri 50 minuti il motore riparte per altri

10 minuti e così via. Per ritornare al funzionamento normale

premere qualsiasi tasto tranne quello delle luci. Per disattivare

la funzione premere il tasto E.

• Saturazione ltri Antigrasso/Carbone attivo:

- Quando il display C lampeggia alternando la velocità

d’esercizio con la lettera F (es.1 e F) i ltri antigrasso devono

- Quando il display C lampeggia alternando la velocità

d’esercizio con la lettera A (es.1 e A) i ltri carbone devono

Una volta ricollocato il filtro pulito bisogna resettare la

memoria elettronica premendo il tasto A per circa 5 sec.

no a che termina di lampeggiare la segnalazione F o A del

•Comandi:(fig.9 A) luminosi Ia simbologia è di seguito

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’

E= tasto TERZA VELOCITA’

F= tastoTIMER ARRESTO AUTOMATICO 15 minuti

- Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la

funzione “clean air”. Questa funzione fa accendere il motore

per 10 minuti ogni ora alla prima velocità. Appena attivata

- 6 -la funzione, il motore parte alla 1° velocità per la durata di 10

minuti durante i quali devono lampeggiare contemporanea-

mente il tasto F e il tasto C. Trascorso questo tempo il motore

si spegne ed il led del tasto F rimane acceso di luce ssa no

a quando dopo altri 50 minuti riparte il motore alla prima

velocità e i led F e C ricominciano a lampeggiare per 10 minuti

e così via. Premendo qualsiasi tasto ad esclusione delle luci la

cappa torna al suo funzionamento normale immediatamente

(es. se premo il tasto D si disattiva la funzione “clean air” e

il motore va subito alla 2° velocità; premendo il tasto B la

funzione si disattiva).

• Saturazione ltri antigrasso/carbone attivo:

- Quando il tasto A lampeggia con una frequenza di 2 sec. i

ltri antigrasso devono essere lavati.

- Quando il tasto A lampeggia con una frequenza di 0,5 sec. i

ltri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la

memoria elettronica premendo il tasto A per circa 5 sec. no

a che termina di lampeggiare.

• Comandi:(g.9 B) meccanici la simbologia è di seguito

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’

D= tasto SECONDA VELOCITA’

E= tasto TERZA VELOCITA’

G= spia MOTORE IN FUNZIONE

• Sostituzione delle lampade alogene (Fig.10).

Per sostituire le lampade alogene B togliere il vetrino C facen-

do leva sulle apposite fessure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mano nude

• Sostituzione delle lampade ad incandescenza (Fig.11).

Per la sostituzione della lampada ad incandescenza, togliere

i filtri antigrasso come descritto in (Fig.6) e rimuovere la

Sostituire con lampada dello stesso tipo (Fig.11).

SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE

SERVIZIO ASSISTENZA CLIENTI CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certicato inserito nel prodotto ed in base

alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un

periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certicato di garanzia dovrà essere da Lei conservato,

debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato,in caso di necessità,

unitamente ad un documento scalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di

consegna, fattura, scontrino scale, altro) sul quale siano indicati il nominativo del rivenditore, la data di con-

segna, gli estremi identicativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano

entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con

la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias,

vericato il diritto all’intervento, lo eettuerà senza addebitare il diritto sso di intervento a domicilio, la manodo-

pera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere

del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l’esistenza del difetto di

conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire

detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza

Tecnica Autorizzato Gias eettuerà l’intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certicato di garanzia convenzionale Lei troverà le informazioni ed i docu-

menti necessari per prolungare la garanzia dell’apparecchio sino a 5 anni e così, in caso di guasto, non pagare

il diritto sso di intervento a domicilio,la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti

ANOMALIE E MAL FUNZIONAMENTI: a chi rivolgersi ?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti

necessari; comunque qualora il Suo prodotto presenti anomalie o malfunzionamenti, prima di rivolgersi al

Servizio Assistenza Autorizzato, consigliamo vivamente di eettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto

direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.

Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti

dell’operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy-group.com

MATRICOLA DEL PRODOTTO. Dove si trova?

E’ indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di

matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certicato di garanzia. In questo modo Lei potrà

contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige

• Saturazione ltri Antigrasso/Carbone attivo:
