MODE D'EMPLOI RBS94IN ROSIERES

HOTTE DE CUISINE - Notice d’utilisation

ÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.

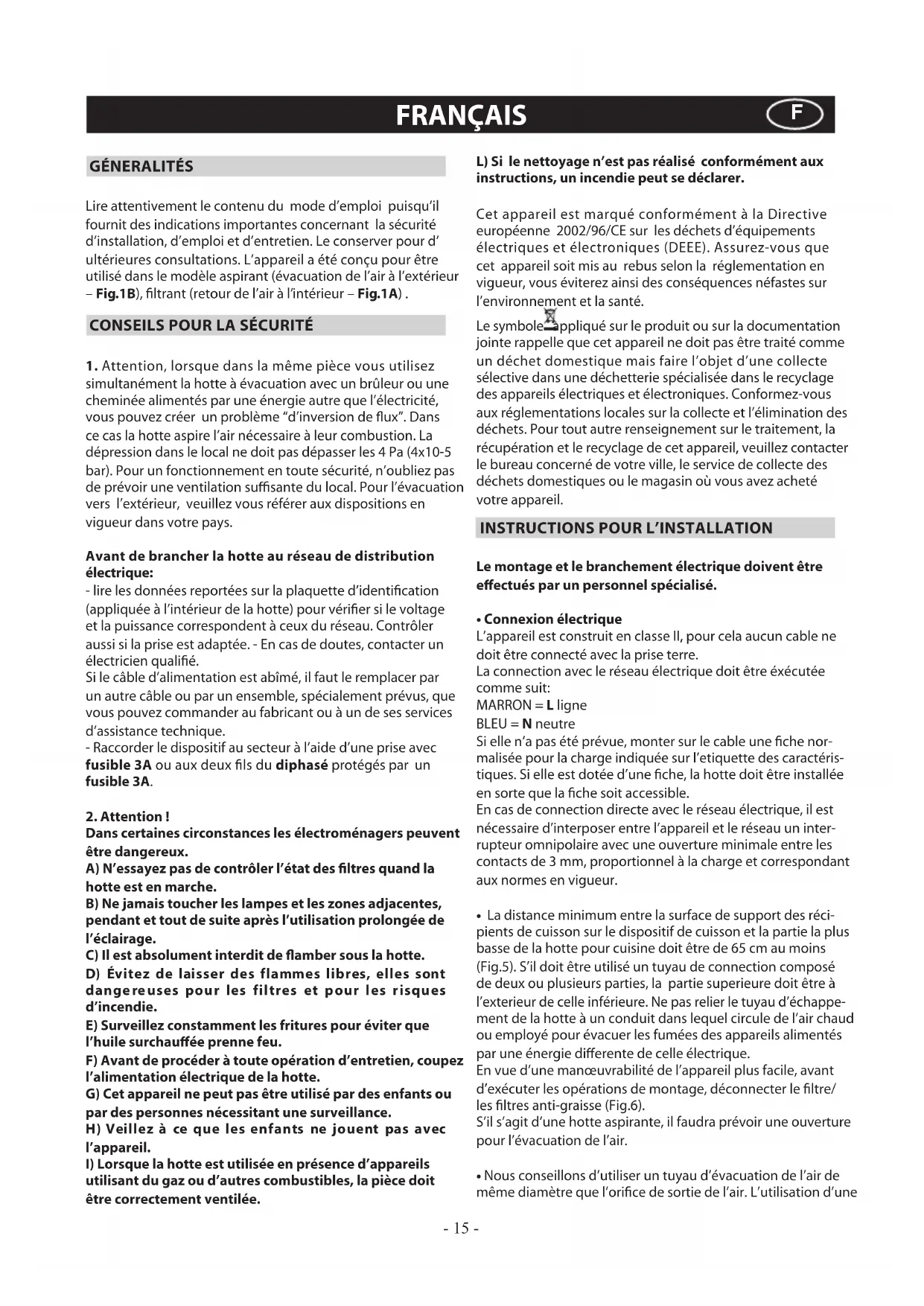

- 14 -GÉNERALITÉS Lire attentivement le contenu du mode d’emploi puisqu’il

fournit des indications importantes concernant la sécurité

d’installation, d’emploi et d’entretien. Le conserver pour d’

ultérieures consultations. L’appareil a été conçu pour être

utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur

– Fig.1B), ltrant (retour de l’air à l’intérieur – Fig.1A) .

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez

simultanément la hotte à évacuation avec un brûleur ou une

cheminée alimentés par une énergie autre que l’électricité,

vous pouvez créer un problème “d’inversion de ux”. Dans

ce cas la hotte aspire l’air nécessaire à leur combustion. La

dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5

bar). Pour un fonctionnement en toute sécurité, n’oubliez pas

de prévoir une ventilation susante du local. Pour l’évacuation

vers l’extérieur, veuillez vous référer aux dispositions en

vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution

- lire les données reportées sur la plaquette d’identication

(appliquée à l’intérieur de la hotte) pour vérier si le voltage

et la puissance correspondent à ceux du réseau. Contrôler

aussi si la prise est adaptée. - En cas de doutes, contacter un

électricien qualié.

Si le câble d’alimentation est abîmé, il faut le remplacer par

un autre câble ou par un ensemble, spécialement prévus, que

vous pouvez commander au fabricant ou à un de ses services

d’assistance technique.

- Raccorder le dispositif au secteur à l’aide d’une prise avec

fusible 3A ou aux deux ls du diphasé protégés par un

Dans certaines circonstances les électroménagers peuvent

A) N’essayez pas de contrôler l’état des ltres quand la

hotte est en marche.

B) Ne jamais toucher les lampes et les zones adjacentes,

pendant et tout de suite après l’utilisation prolongée de

C) Il est absolument interdit de amber sous la hotte.

D) Évitez de laisser des flammes libres, elles sont

dangereuses pour les filtres et pour les risques

E) Surveillez constamment les fritures pour éviter que

l’huile surchauée prenne feu.

F) Avant de procéder à toute opération d’entretien, coupez

l’alimentation électrique de la hotte.

G) Cet appareil ne peut pas être utilisé par des enfants ou

par des personnes nécessitant une surveillance.

H) Veillez à ce que les enfants ne jouent pas avec

I) Lorsque la hotte est utilisée en présence d’appareils

utilisant du gaz ou d’autres combustibles, la pièce doit

être correctement ventilée.

L) Si le nettoyage n’est pas réalisé conformément aux

instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive

européenne 2002/96/CE sur les déchets d’équipements

électriques et électroniques (DEEE). Assurez-vous que

cet appareil soit mis au rebus selon la réglementation en

vigueur, vous éviterez ainsi des conséquences néfastes sur

l’environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation

jointe rappelle que cet appareil ne doit pas être traité comme

un déchet domestique mais faire l’objet d’une collecte

sélective dans une déchetterie spécialisée dans le recyclage

des appareils électriques et électroniques. Conformez-vous

aux réglementations locales sur la collecte et l’élimination des

déchets. Pour tout autre renseignement sur le traitement, la

récupération et le recyclage de cet appareil, veuillez contacter

le bureau concerné de votre ville, le service de collecte des

déchets domestiques ou le magasin où vous avez acheté

INSTRUCTIONS POUR L’INSTALLATION Le montage et le branchement électrique doivent être

eectués par un personnel spécialisé.

• Connexion électrique

L’appareil est construit en classe II, pour cela aucun cable ne

doit être connecté avec la prise terre.

La connection avec le réseau électrique doit être éxécutée

Si elle n’a pas été prévue, monter sur le cable une che nor-

malisée pour la charge indiquée sur l’etiquette des caractéris-

tiques. Si elle est dotée d’une che, la hotte doit être installée

en sorte que la che soit accessible.

En cas de connection directe avec le réseau électrique, il est

nécessaire d’interposer entre l’appareil et le réseau un inter-

rupteur omnipolaire avec une ouverture minimale entre les

contacts de 3 mm, proportionnel à la charge et correspondant

aux normes en vigueur.

• La distance minimum entre la surface de support des réci-

pients de cuisson sur le dispositif de cuisson et la partie la plus

basse de la hotte pour cuisine doit être de 65 cm au moins

(Fig.5). S’il doit être utilisé un tuyau de connection composé

de deux ou plusieurs parties, la partie superieure doit être à

l’exterieur de celle inférieure. Ne pas relier le tuyau d’échappe-

ment de la hotte à un conduit dans lequel circule de l’air chaud

ou employé pour évacuer les fumées des appareils alimentés

par une énergie dierente de celle électrique.

En vue d’une manœuvrabilité de l’appareil plus facile, avant

d’exécuter les opérations de montage, déconnecter le ltre/

les ltres anti-graisse (Fig.6).

S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture

pour l’évacuation de l’air.

• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de

même diamètre que l’orice de sortie de l’air. L’utilisation d’une

- 15 -réduction pourrait diminuer les performances du produit et

augmenter le niveau sonore.

Exécuter les trous A en respectant les cotes indiquées (Fig. 2).

Fixer l’appareil au mur et l’aligner dans la position horizontale

avec les éléments suspendus. Cette opération terminée, xer

la hotte dénitivement au moyen des 2 vis A (Fig. 4). En cas de

diérents montages utiliser des vis et des goujons à expansion

adéquats au type de mur (par exemple béton armé, placoplâ-

tre, etc.). Au cas où les vis et les goujons seraient fournis avec

l’appareil, s’assurer qu’ils sont adéquats au type de paroi, où

• Fixation des raccords télescopiques de décoration - ver-

sion à évacuation extérieure

Prévoir l’alimentation électrique à l’intérieur de l’encom-

brement du raccord de décoration. En cas d’installation de

l’appareil en version évacuation, il faut prévoir un orice

d’évacuation de l’air. Régler d’abord la largeur de la bride de

support du raccord supérieur (Fig.3), ensuite la xer au pla-

fond, de manière à ce qu’elle soit sur l’axe de votre hotte au

moyen des vis A (Fig.3), tout en respectant la distance depuis

le plafond indiquée à la Fig.2.

Raccorder la bride C au trou d’évacuation de l’air au moyen

d’un tube de raccordement (Fig.4). Introduire le raccord supé-

rieur à l’intérieur du raccord inférieur. Fixer le raccord inférieur

à la hotte au moyen des vis B fournies (Fig.4), retirer le raccord

supérieur jusqu’à la bride et le xer au moyen des vis B (Fig.3).

Si on veut transformer la hotte du modèle aspirant au modèle

ltrant, demander à votre revendeur les ltres au charbon actif

et suivre les instructions de montage.

Installer la hotte et les deux raccords suivant l’indication

reportée au paragraphe concernant le montage de la hotte

dans le modèle aspirant. En cas de montage du raccord ltrant,

se rapporter aux instructions gurant dans le jeu.

L’appareil est fourni équipé de ltres à charbon (g.7).

• Il est conseillé de mettre en service la hotte quelques minutes

avant de commencer à cuisiner. De même il est conseillé de

l’arrêter 15 minutes après avoir terminé la cuisson pour élimi-

ner au maximum les odeurs et évacuer l’air vicié.

Le bon fonctionnement de la hotte est lié à la fréquence des

opérations d’entretien et, plus particulièrement, à l’entretien

du ltre anti-graisse et du ltre à charbon actif.

• Le ltre anti-graisse a pour rôle de retenir les particules

grasses en suspension dans l’air. Il peut donc se boucher

plus ou moins rapidement selon la fréquence d’utilisation

- Pour prévenir tout risque d’incendie, il faut laver les ltres

anti-graisse au moins tous les 2 mois, ces derniers son lavables

même au lave-vaisselle.

- Après plusieurs lavages, ils peuvent changer de couleur. Ceci

ne donne pas droit à réclamation ni droit, par conséquent, à

Le non-respect des consignes de remplacement et de lavage

peut entraîner un risque d’incendie des ltres anti-graisse.

• Les filtres à charbon actif servent à filtrer l’air qui est

ensuite renvoyé dans la pièce. Les ltres ne sont ni lavables

ni régénérables, il faut par conséquent les changer au moins

tous les quatre mois. La saturation du charbon actif dépend

de l’utilisation plus ou moins prolongée de l’appareil, du

type de cuisine pratiquée et de la régularité du nettoyage

du ltre anti-graisse.

• Nettoyez fréquemment la hotte, à l’intérieur et à l’extérieur, à

l’aide d’un chion imbibé d’alcool dénaturé ou de détergents

liquides neutres non abrasifs.

• N’utiliser l’éclairage de la hotte que pendant la cuisson, ce

dernier n’est en eet pas conçu pour un éclairage général

prolongé de la pièce. Une utilisation prolongée de l’éclairage

diminue considérablement la durée de vie moyenne des

Touche A = allume/éteint les lumières.

Touche B = allume/éteint la hotte. l’appareil s’allume à la 1°

vitesse. si la hotte est allumée, appuyer sur la touche pendant 2

sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est pas

nécessaire de tenir la touche appuyée pour éteintre. Diminue

la vitesse du moteur.

Display C = indique la vitesse du moteur sélectionnée et

l’activation du timer.

Touche D = allume la hotte. Augmente la vitesse du moteur.

En pressant la touche de la 3ème vitesse la fonction intensive

s’active pendant 10’, puis l’appereil recommance à fonctionner

à la vitesse d’exercice au moment de la première activation.

Pendant cette fonction le display clignote.

Touche E = au moment de l’activation le Minuteur temporise

les fonctions pendant 15 minutes, après quoi ces dernières

s’éteignent. En pressant la touche E, le Minuteur se désactive.

Quand la fonction Minuteur est active, le point décimal doit

clignoter sur l’écran.

En pressant la touche E pendant 2 secondes, quand l’appareil

est éteint, la fonction “clean air” s’active. Cette dernière met

en marche le moteur chaque heure pendant 10 minutes à la

première vitesse. Durant le fonctionnement l’écran doit visua-

liser un mouvement rotatif des segments périphériques. Après

quoi le moteur s’éteint et l’écran doit visualiser la lettre “C”

xe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte

pendant 10 minutes supplémentaires et ainsi de suite. Pour

retourner au fonctionnement normal presser n’importe quelle

touche sauf celle de l’éclairage. Pour désactiver la fonction

presser la touche “E”.

• Saturation ltres anti-gras/charbon actif:

- Quand l’acheur C clignote et visualise alternativement la

vitesse de fonctionnement et la lettre F (1 et F par ex.) il est

temps de laver les ltres anti-gras.

- Quand l’écran C clignote et visualise alternativement la

vitesse de fonctionnement et la lettre A (1 et A par ex.) il est

temps de changer les ltres à charbon actif.

Après avoir remis le ltre propre à sa place, procéder à une

remise à zéro de la mémoire électronique en appuyant 5

secondes de suite sur la touche A jusqu’à ce que F ou A cesse

de clignoter sur l’acheur C.

• Commandes: (g.9 A) lumineux le symbole sont le sui-

A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE

- 16 -F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes

• En appuyant sur le bouton F pendant 2 secondes (lorsque

la hotte est allumée), la fonction « clean air » s’active. Cette

fonction démarre le moteur pour 10 minutes par heure à la

première vitesse. Dès que la fonction est activée, le moteur

vitesse pour 10 minutes pendant lesquelles les

boutons F et C doivent clignoter en même temps.

A la n de ce temps, le moteur s’arrête et la diode électrolumi-

nescente du bouton F reste allumée sans clignoter jusqu’à ce

que le moteur reparte en 1

vitesse 50 minutes plus tard. Les

diodes électroluminescentes F et C recommencent à clignoter

pendant 10 minutes et ainsi de suite. En appuyant sur n’im-

porte quelle touche à l’exception des touches de lumière, la

hotte retourne immédiatement à son fonctionnement normal

(ex. en appuyant sur le bouton D la fonction « clean air » se

désactive et le moteur passe directement à la 2

appuyant sur le bouton B la fonction se désactive)

• Saturation ltres anti-gras/charbon actif :

- Quand la touche A se met à clignoter par intervalles de 2

secondes, il est temps de laver les ltres anti-gras.

- Quand la touche A se met à clignoter par intervalles de 0,5

secondes, il est temps de changer les ltres à charbon.

Après avoir remis le filtre propre à sa place, procéder à

une remise à zéro la mémoire électronique en appuyant 5

secondes de suite sur la touche A jusqu’à ce que cette dernière

• Commandes: (g.9 B) mécaniques les symboles sont les

A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE G = voyant MOTEUR EN MARCHE

• Remplacement des lampes halogènes (Fig. 10).

Pour changer les lampes halogènes B retirez le verre C en

faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention : ne touchez pas aux lampes mains nues.

• Remplacement des lampes à incandescence (Fig. 11).

Pour changer l’ampoule à incandescence, retirez le ltre

anti-graisse comme illustré à la Fig.6 pour pouvoir enlever

Remplacez-la par une lampe de même type (Fig.11).

SERVICE ASSISTANCE CLIENTS Avant de faire appel au service d’assistance technique.

En cas de non fonctionnement du produit, nous vous con-

- vérifier que la fiche est bien enfoncée dans la prise de

Si vous n’arrivez pas à identier la cause du mauvais fon-

ctionnement : mettez l’appareil hors tension et appelez le

service d’assistance technique. N’essayez surtout pas de le

NUMÉRO DE SÉRIE DU PRODUIT. Où se trouve-t-il ?

Il est important de communiquer au service d’assistance

technique le sigle du produit ainsi que son numéro de série

(16 caractères commençant par le chire 3) que vous trouverez

dans le certicat de garantie ou bien sur la plaque d’immatri-

culation située à l’intérieur de l’appareil.

Vous éviterez ainsi que le technicien n’eectue des déplace-

ments inutiles et économiserez par la même occasion sur les

frais correspondants.

et autoriseret servicecenter.
