GEBRUIKSAANWIJZING RBS94IN ROSIERES

AFZUIGKAP - Gebruiksaanwijzing

THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE WARNINGS.

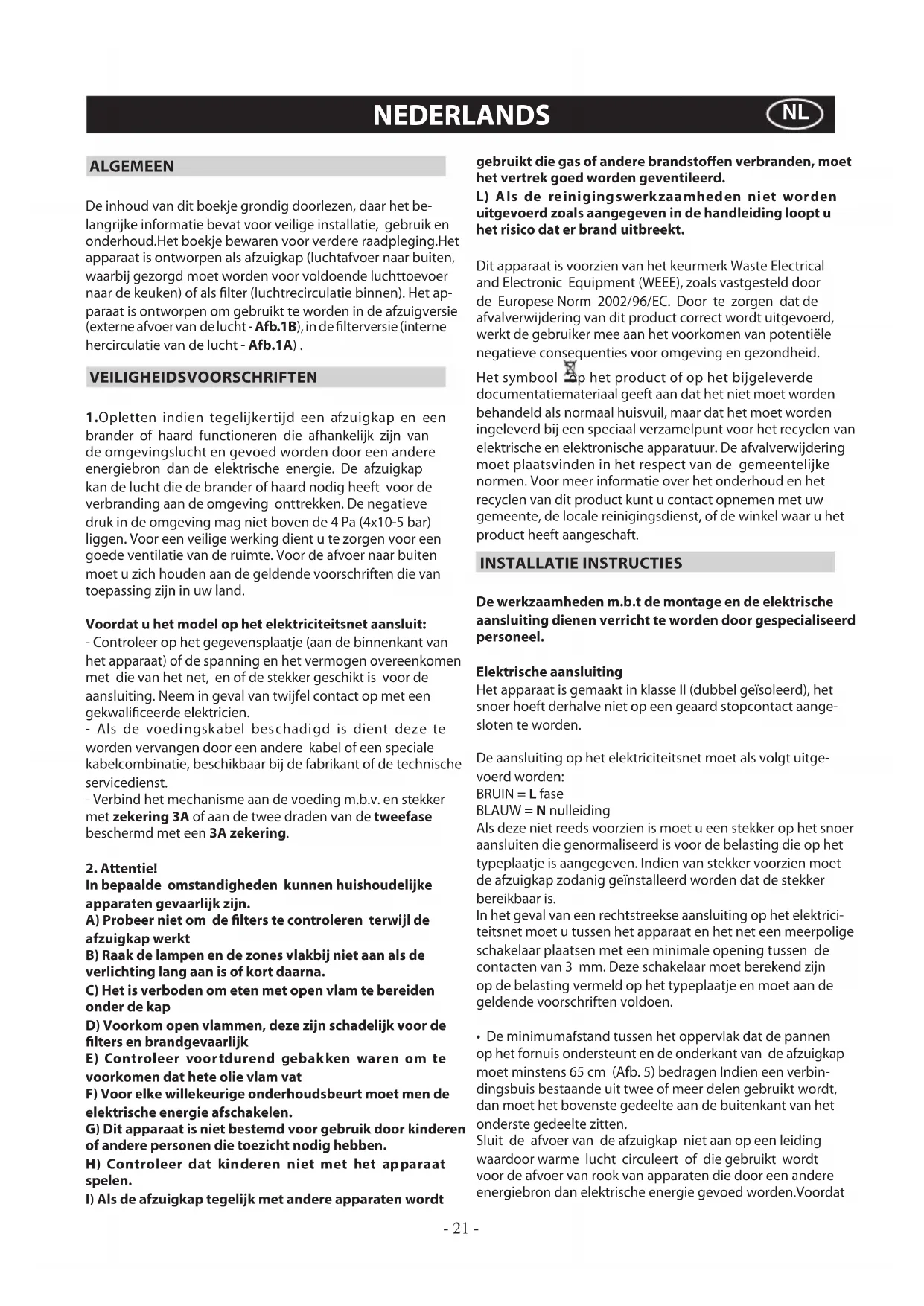

- 20 -ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het be-

langrijke informatie bevat voor veilige installatie, gebruik en

onderhoud.Het boekje bewaren voor verdere raadpleging.Het

apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten,

waarbij gezorgd moet worden voor voldoende luchttoevoer

naar de keuken) of als lter (Iuchtrecirculatie binnen). Het ap-

paraat is ontworpen om gebruikt te worden in de afzuigversie

(externe afvoer van de lucht - Afb.1B), in de lterversie (interne

hercirculatie van de lucht - Afb.1A) .

VEILIGHEIDSVOORSCHRIFTEN

1.Opletten indien tegelijkertijd een afzuigkap en een

brander of haard functioneren die afhankelijk zijn van

de omgevingslucht en gevoed worden door een andere

energiebron dan de elektrische energie. De afzuigkap

kan de lucht die de brander of haard nodig heeft voor de

verbranding aan de omgeving onttrekken. De negatieve

druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar)

liggen. Voor een veilige werking dient u te zorgen voor een

goede ventilatie van de ruimte. Voor de afvoer naar buiten

moet u zich houden aan de geldende voorschriften die van

toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- Controleer op het gegevensplaatje (aan de binnenkant van

het apparaat) of de spanning en het vermogen overeenkomen

met die van het net, en of de stekker geschikt is voor de

aansluiting. Neem in geval van twijfel contact op met een

gekwaliceerde elektricien.

- Als de voedingskabel beschadigd is dient deze te

worden vervangen door een andere kabel of een speciale

kabelcombinatie, beschikbaar bij de fabrikant of de technische

- Verbind het mechanisme aan de voeding m.b.v. en stekker

met zekering 3A of aan de twee draden van de tweefase

beschermd met een 3A zekering.

In bepaalde omstandigheden kunnen huishoudelijke

apparaten gevaarlijk zijn.

A) Probeer niet om de lters te controleren terwijl de

B) Raak de lampen en de zones vlakbij niet aan als de

verlichting lang aan is of kort daarna.

C) Het is verboden om eten met open vlam te bereiden

D) Voorkom open vlammen, deze zijn schadelijk voor de

lters en brandgevaarlijk

E) Controleer voortdurend gebakken waren om te

voorkomen dat hete olie vlam vat

F) Voor elke willekeurige onderhoudsbeurt moet men de

elektrische energie afschakelen.

G) Dit apparaat is niet bestemd voor gebruik door kinderen

of andere personen die toezicht nodig hebben.

H) Controleer dat kinderen niet met het apparaat

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoen verbranden, moet

het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden niet worden

uitgevoerd zoals aangegeven in de handleiding loopt u

het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical

and Electronic Equipment (WEEE), zoals vastgesteld door

de Europese Norm 2002/96/EC. Door te zorgen dat de

afvalverwijdering van dit product correct wordt uitgevoerd,

werkt de gebruiker mee aan het voorkomen van potentiële

negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde

documentatiemateriaal geeft aan dat het niet moet worden

behandeld als normaal huisvuil, maar dat het moet worden

ingeleverd bij een speciaal verzamelpunt voor het recyclen van

elektrische en elektronische apparatuur. De afvalverwijdering

moet plaatsvinden in het respect van de gemeentelijke

normen. Voor meer informatie over het onderhoud en het

recyclen van dit product kunt u contact opnemen met uw

gemeente, de locale reinigingsdienst, of de winkel waar u het

product heeft aangeschaft.

INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische

aansluiting dienen verricht te worden door gespecialiseerd

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het

snoer hoeft derhalve niet op een geaard stopcontact aange-

De aansluiting op het elektriciteitsnet moet als volgt uitge-

BLAUW = N nulleiding

Als deze niet reeds voorzien is moet u een stekker op het snoer

aansluiten die genormaliseerd is voor de belasting die op het

typeplaatje is aangegeven. Indien van stekker voorzien moet

de afzuigkap zodanig geïnstalleerd worden dat de stekker

In het geval van een rechtstreekse aansluiting op het elektrici-

teitsnet moet u tussen het apparaat en het net een meerpolige

schakelaar plaatsen met een minimale opening tussen de

contacten van 3 mm. Deze schakelaar moet berekend zijn

op de belasting vermeld op het typeplaatje en moet aan de

geldende voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de pannen

op het fornuis ondersteunt en de onderkant van de afzuigkap

moet minstens 65 cm (Afb. 5) bedragen Indien een verbin-

dingsbuis bestaande uit twee of meer delen gebruikt wordt,

dan moet het bovenste gedeelte aan de buitenkant van het

onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap niet aan op een leiding

waardoor warme lucht circuleert of die gebruikt wordt

voor de afvoer van rook van apparaten die door een andere

energiebron dan elektrische energie gevoed worden.Voordat

- 21 -u verder gaat met de montage dient u, om het apparaat

makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te

verwijderen (Afb.6).

Bij montage van het apparaat in de afzuigversie dient u voor

een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een-

zelfde diameter als die van de luchtafvoeropening. Het gebruik

van een reduceerelement zou de prestaties van het product

kunnen beperken en het lawaai kunnen doen toenemen.

• Bevestiging aan de muur

Maak de gaten A en neem daarbij de aangegeven maten

in acht (Afb. 2). Bevestig het apparaat aan de muur op één

horizontale lijn met de keukenkastjes. Na de instelling be-

vestigt u de kap denitief met de 2 schroeven A (Afb.4). Voor

de verschillende montages maakt u gebruik van geschikte

schroeven en expansiepluggen afhankelijk van het type muur

(bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven

en de pluggen bij het product geleverd zijn, dan dient u te

controleren of ze geschikt zijn voor het type muur waaraan

de kap bevestigd wordt.

• Bevestiging van de decoratieve telescoopverbindingen

Zorg ervoor dat de elektrische voeding zich in de ruimte be-

vindt die door de decoratieve verbinding in beslag genomen

wordt. Als uw apparaat geïnstalleerd wordt in de afzuigversie,

zorg dan voor een luchtafvoeropening. Regel de breedte van

de steunbeugel van het bovenste verbindingsstuk (Afb.3).

Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo

aan het plafond dat het in lijn staat met uw kap. Neem hierbij

de afstand vanaf het plafond in acht die aangegeven wordt

in Afb. 2. Bevestig, met behulp van een verbindingsbuis, ens

C op het gat van de luchtafvoer (Afb.4). Plaats het bovenste

verbindingsstuk in het onderste. Bevestig het onderste ver-

bindingsstuk met de bijgeleverde schroeven B (Afb.4) aan de

kap, trek het bovenste verbindingsstuk naar buiten tot aan de

beugel en zet het vast met de schroeven B (Afb.3).

Om de afzuigversie in de lterversie te veranderen dient u

uw verkoper om de actieve koolstolters te vragen en de

montageinstructies te volgen.

Installeer de kap en de twee verbindingsstukken zoals

beschreven wordt in de paragraaf over de montage van de

afzuigversie van de kap. Voor de montage van het verbin-

dingsstuk van de lter dient u de instructies te raadplegen

die zich in de kit bevinden.

De koolstolters zitten al op het apparaat (Afb.7)

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de

bereiding begint van elke willekeurige maaltijd. We raden

u aan het apparaat 15 minuten aan te laten nadat het eten

bereid is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een

regelmatig en correct onderhoud; in het bijzonder moet

men aandacht besteden aan het vetlter en aan het lter

met actieve koolstof.

• Het vetlter dient voor het tegenhouden van de vetdeeltjes

die in de lucht circuleren, en raakt daarom oververzadigd na

onvoorzienbare perioden, afhankelijk van het gebruik van

- Om eventueel brandgevaar te voorkomen dient u maximaal

om de 2 maanden het vetlter te wassen. Dit kan ook in de

- Nadat u het lter enige malen heeft gewassen kan het licht

verkleuren. Dit geeft echter geen recht op vervanging van

Voert men de aanwijzingen betreft de vervanging of het

wassen niet op, dan kan er brandgevaar optreden in de

• De koolstolters zuiveren de lucht die weer in de ruimte

teruggevoerd wordt. De lters kunnen niet gereinigd of

geregenereerd worden en moeten minimaal eens in de vier

maanden vervangen worden. De koolstofverzadiging hangt

af van een al dan niet intensief gebruik van de afzuigkap, van

het type keuken en van de regelmaat waarmee de vetlters

• Reinig de afzuigkap regelmatig van binnen en van buiten met

behulp van een doek gedrenkt in spiritus of in een neutraal,

niet schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te

worden tijdens het koken en niet voor langdurige verlichting

van de omgeving. Het langdurige gebruik van de verlichting

vermindert de levensduur van de lampen aanzienlijk.

Knop A = voor het aan- en uitschakelen van de lichten

Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste snelheid. Als

de kap aan is druk 2 sec. lang op de knop om deze uit te

schakelen. Als de kap op de 1ste snelheid aangeschakeld is,

is het niet nodig de knop ingedrukt te houden om de kap uit

te schakelen. Vermindert de snelheid van de motor.

Display C = geeft de geselecteerde motorsnelheid en de

inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuigkap. Met deze

knop kan een hogere stand gekozen worden. Wanneer deze

knop bediend wordt terwijl de afzuigkap in stand 3 staat,

wordt de intensiefstand ingesteld. Dit houdt in dat de af-

zuigkap gedurende 10 minuten op vol vermogen zal werken,

waarna hij automatisch terugkeert naar stand 3. Tijdens deze

functie knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen

functies 15 minuten lang geactiveerd, waarna ze worden

Door weer op de toets E te drukken wordt de Timer uitge-

Als de Timer functie actief is zal op het display het decimale

- Als, wanneer het apparaat uit is, de toets E 2 seconden lang

wordt ingedrukt, wordt de functie “clean air” geactiveerd.

Deze functie schakelt de motor elk uur 10 minuten lang op

de eerste snelheid in. Als deze functie is geactiveerd zullen de

zijgedeeltes op het display een draaiende beweging maken.

Zodra deze tijd is verstreken gaat de motor uit en verschijnt op

het display de letter “C” totdat, na weer 50 minuten, de motor

opnieuw voor 10 minuten gaat draaien, enzovoort.

• Vetlters/koolstolters verzadigd:

- Als het display C knippert en de ventilatiesnelheid wordt

afgewisseld met de letter F (bv. 1 en F) dienen de vetlters

te worden gereinigd.

- Als het display C knippert en de ventilatiesnelheid

wordt afgewisseld met de letter A (bv. 1 en A) dienen de

- 22 -koolstolters te worden vervangen.

Als het schone lter weer op zijn plaats zit dient u een reset

uit te voeren van het elektronische geheugen door circa 5

seconden op de toets A te drukken, totdat de tekens F of A

op het display C stoppen met knipperen.

• Kontroller : (g.9 A) med iys zijn de symbolen hieronder

A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID F = knop TIMER AUTOMATISCHE ONDERBREKING na 15

- Door 2 seconden op toets F te drukken (met uitgeschakelde

kap) wordt de functie “clean air” geactiveerd. Deze functie

schakelt om het uur de motor 10 minuten in bij de eerste

snelheid. Zodra de functie geactiveerd wordt start de motor

snelheid, gedurende 10 minuten. Tijdens deze tijd

moeten de toetsen F en C tegelijkertijd knipperen. Na het

verstrijken van deze tijd gaat de motor uit en blijft de led

van toets F permanent branden tot na 50 minuten de motor

opnieuw van start gaat bij de eerste snelheid en de leds van

de toetsen F en C weer gedurende 10 minuten knipperen,

enz. Door op ongeacht welke toets te drukken, met uitzon-

dering van de lichten, keert de kap onmiddellijk terug naar

de gewone werking (drukt u bijvoorbeeld op toets D dan

wordt de functie “clean air” gedeactiveerd en gaat de motor

onmiddellijk over naar de 2

snelheid. Drukt u op toets B dan

wordt de functie gedeactiveerd).

• Vetlters/koolstolters verzadigd:

- Wanneer de toets A knippert met een frequentie van 2 sec.,

moeten de vetlters worden gereinigd.

- Wanneer de toets A knippert met een frequentie van 0,5 sec.,

moeten de koolstolters worden vervangen.

Als het schone lter weer op zijn plaats zit dient u een reset

uit te voeren van het elektronische geheugen door circa 5

seconden op de toets A te drukken, totdat deze stopt met

• Kontroller: (g.9 B) mekaniske zijn de symbolen hieronder

A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID G = controlelampje WERKENDE MOTOR

• Vervanging van de halogeenlampen (Fig.10).

Om de halogeenlampen B te vervangen moet men het glaasje

C verwijderen door een voorwerp als hefboom in de daarvoor

bestemde spleten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen niet met de blote handen aan.

• Vervanging van de gloeilampen (Afb. 11).

Voor u de gloeilamp vervangt moet u eerst het vetlter

verwijderen, zoals aangegeven in (Afb. 6), en daarna de

Vervang met een lamp van hetzelfde soort (Afb. 11).

TECHNISCHE SERVICEDIENST Voor u de technische servicedienst inschakelt.

Indien u product niet juist functioneert, raden wij u aan:

- te controleren of de stekker goed in het stopcontact zit.

Indien u de oorzaak van de onjuiste werking niet kunt vinden:

schakel het apparaat uit, sleutel niet aan het apparaat, en

schakel de Technische Servicedienst in.

REGISTRATIENUMMER PRODUCT. Waar bevindt het

Het is van groot belang dat u de code van het product en

het registratienummer (16 nummers, die beginnen met het

cijfer 3) doorgeeft aan de Technische Servicedienst dat u op

het garantiecerticaat terugvindt, of op het typeplaatje aan

de binnenkant van het apparaat.

Op deze wijze kunt u voorkomen dat de monteur onnodig

langskomt en bespaart u de voorrijkosten.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
